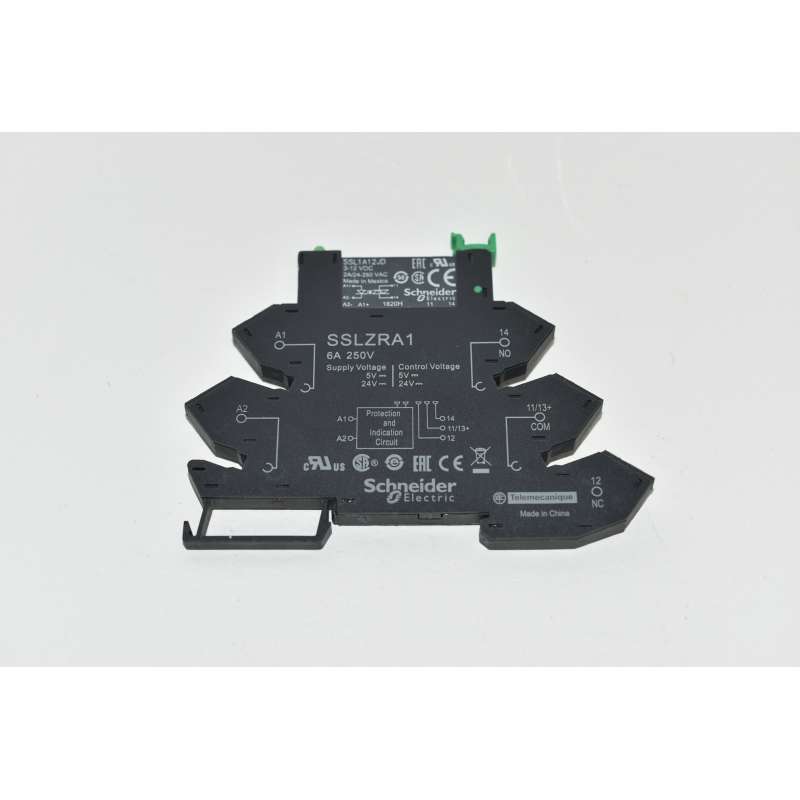

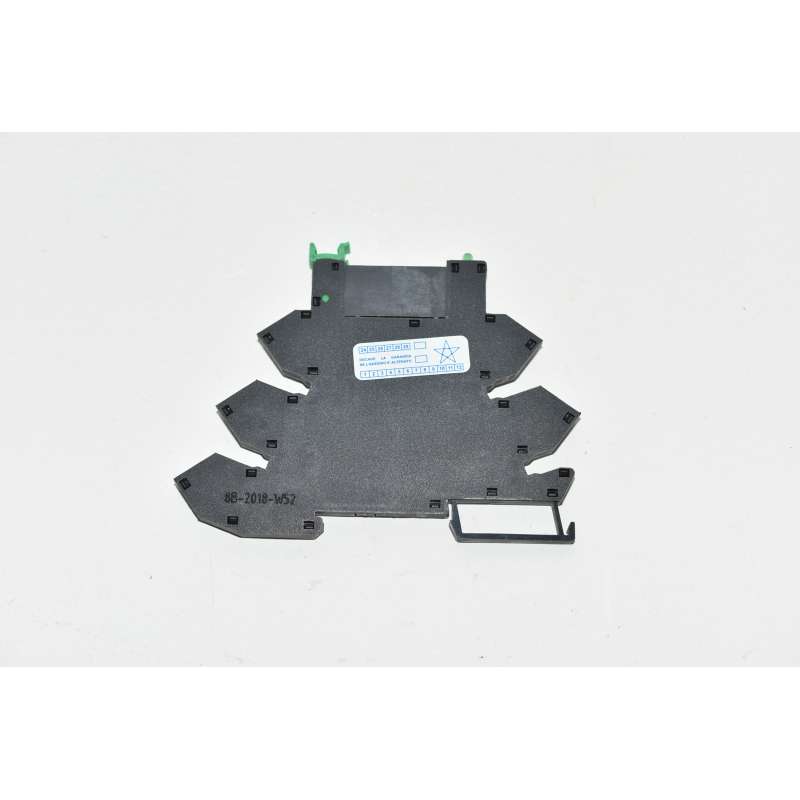

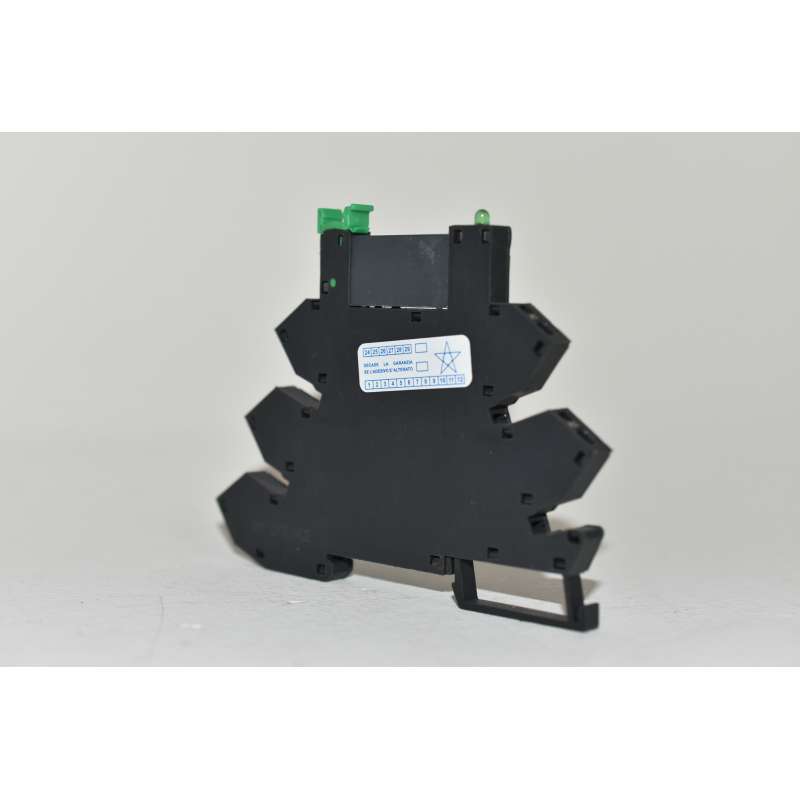

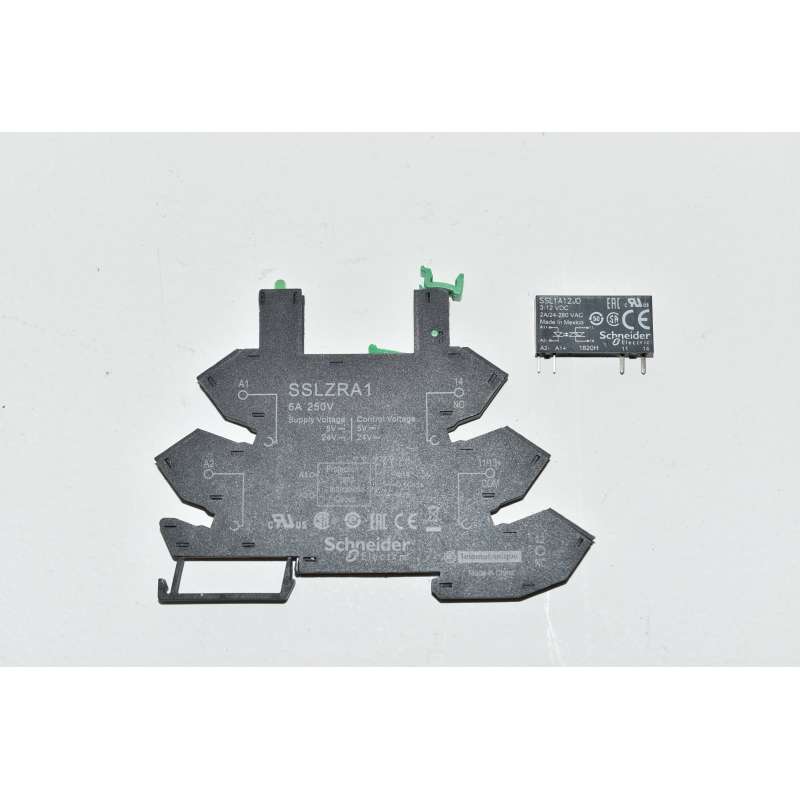

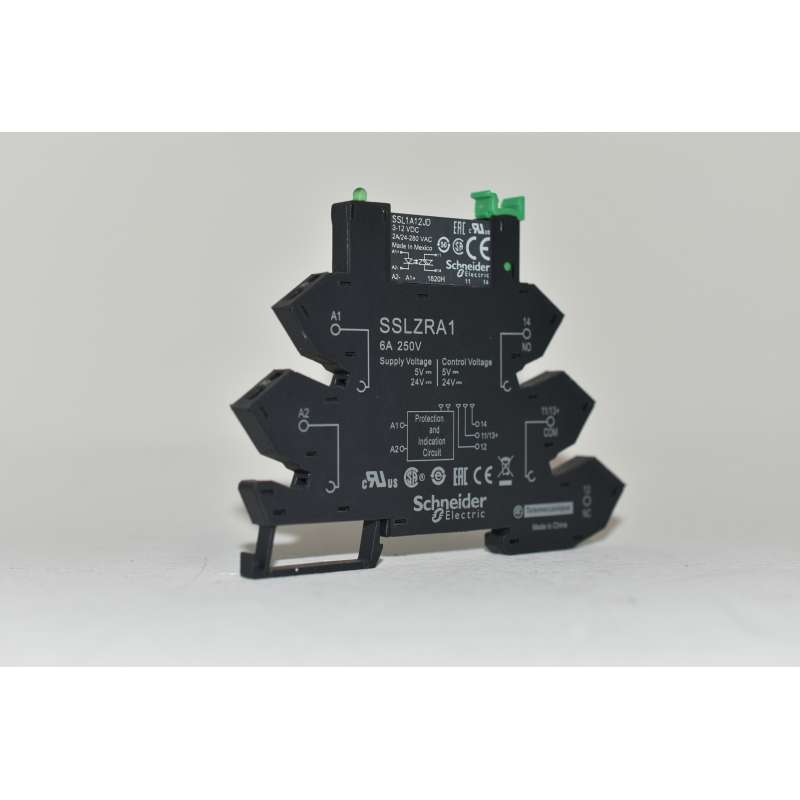

Schneider SSL1A12JDPR+SSLZRA1 Relè Stato Solido + Socket 3-12 VDC 2A/24-260 VAC

Riferimento: 6709/DF2/SX/Q50

Condizione: Nuovo (Altro)

10,00 € tasse incl.

50 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Relè
Descrizione delle condizioni	Viene spedito solo quello che vedete nella foto .Senza confezione originale
Marca	Schneider Electric

Schneider SSL1A12JDPR+SSLZRA1 Relè Stato Solido + Socket 3-12 VDC 2A/24-260 VAC Morsetto a molla
Il relè interfaccia a innesto a stato solido "slim" Harmony SSL di Schneider Electric presenta una potenza nominale di 2 A, è controllato da un ingresso da 3 a 12 V DC e ha una tensione di carico nominale da 24 a 280 V AC con zero di tensione, ideale per carichi resistivi. Questo relè statico è IP67 resistente all'acqua. Grazie alla sua tecnologia allo stato solido, non richiede manutenzione, può operare a frequenze di commutazione elevate, è silenzioso e può funzionare in modo sostenibile in ambienti soggetti a vibrazioni elevate o molto inquinati.
Caratteristiche:

amma Prodotto	Harmony Solid State Relays
Nome Dispositivo	SSL
Numero di fasi della rete	1 fase
Tensione circuito di comando [Uc]	3...12 V
output switching mode	Zero voltage switching
Corrente di cortocircuito	5000 A
calibro del fusibile associato	2,5 A a 250 V coordinamento Tipo 1
Ui rated insulation voltage	280 V
resistenza di isolamento	> 100 MOhm a 500 V DC
Compatibilità elettromagnetica	Scarica elettrostatica - test level: 4 kV criterio B (scarica di contatto) conforme a IEC 61000-4-2 Scarica elettrostatica - test level: 8 kV criterio B (scarica d’aria) conforme a IEC 61000-4-2 Disturbi RF condotti - test level: 10 V criteria A (0,15...80 MHz) conforme a IEC 61000-4-6 Prova di immunità ai transitori veloci / burst - test level: 2 kV criterio B (5 kHz) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 1 kV criterio B (5 kHz) conforme a IEC 61000-4-4 Test di immunità ai sovratensioni - test level: 1 kV criterio B (line to line) conforme a IEC 61000-4-5 Test di immunità ai sovratensioni - test level: 2 kV criterio B (line to earth) conforme a IEC 61000-4-5 Test di immunità ai sovratensioni - test level: 1 kV criterio B (line to earth) conforme a IEC 61000-4-5 Emissione irradiata - test level: 30...1000 Mhz conforme a IEC 60947-1 Emissione condotta - test level: 0.15...30 Mhz conforme a IEC 60947-1
Tensione nominale di tenuta agli impulsi [Uimp]	4,0 kV for input to case conforme a IEC 62314 4,0 kV for input/output circuit conforme a IEC 62314 4,0 kV for input/output circuit conforme a UL 508 4,0 kV output to case 4,0 kV output to case conforme a IEC 62314 4,0 kV for input to case conforme a UL 508 4,0 kV output to case conforme a UL 508

Caratteristiche tecniche
Supporto Di Montaggio	Presa
Corrente nominale [In]	2 A
tensione di uscita	24...280 V CA
tensione di comando [Uc]	3...12 V CC
Capacitance unbalance	2,5 pF ingresso / uscita
tensione minima di commutazione	3 V CC turn-on
massima tensione di commutazione	1 V CC turn-off
corrente di ingresso	15 mA
Impedenza d'ingresso	400 Ohm
tipo uscita statica	Random voltage switching SCR output
corrente di carico	0,07…2 A
Transient Overvoltage	600 V
sovracorrente	84 A per 16,6 ms 80 A per 20 ms
Maximum voltage drop	<1,5 V on-state
I²t max per fusione	33 A²s per 10 ms a 50 Hz 29 A²s per 8,3 ms a 60 Hz
Maximum leakage current	4 mA off-state
dV/dt	500 V/µs off-state alla tensione massima
Tempo di risposta	0,5 cicli (turn-on) 0,5 cicli (turn-off)
Categoria di sovratensione	III
Larghezza	5 mm
Altezza	28 mm
Profondità	15 mm
Peso Netto	0,0041 kg
Presentazione del dispositivo	Prodotto completo

Ambiente
Tenuta Al Fuoco	V0 conforme a UL 94
resistenza dielettrica	2500 V per ingresso/uscita
Grado di inquinamento	2
Norme Di Riferimento	IEC/EN 60947-4-3 IEC/EN 62314 UL 508 C22.2 No. 14
Certificazioni Prodotto	cURus CSA EAC CE UKCA
Marcatura	CE
grado di protezione IP	IP00
Temperatura Ambiente	-20…80 °C
Temperatura Di Stoccaggio	-20…85 °C
