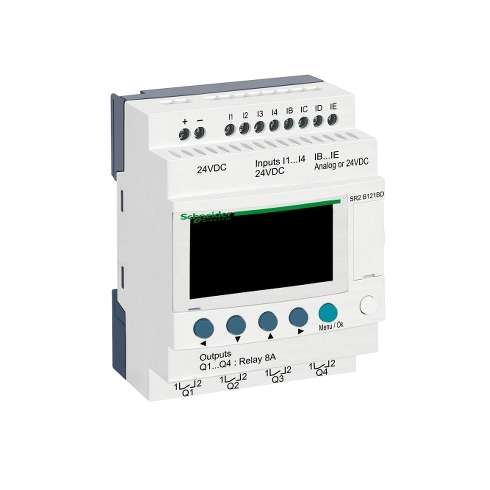

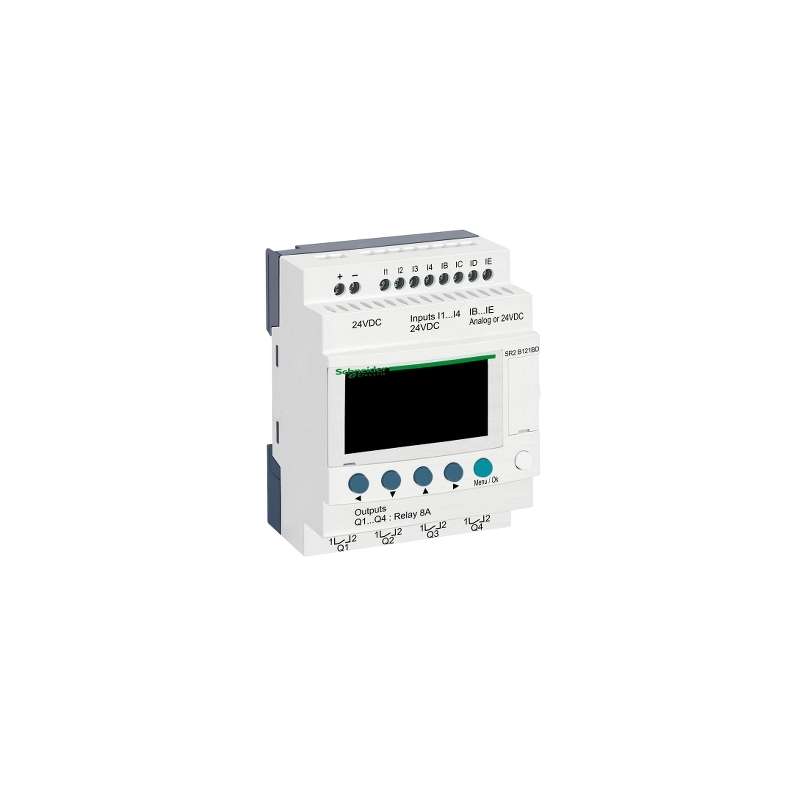

Schneider Zelio SR2B121BD 12 I/O 24 Volt DC Display

Riferimento: 5904/CD2DX/Q0

Condizione: Nuovo (Altro)

82,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	PLC

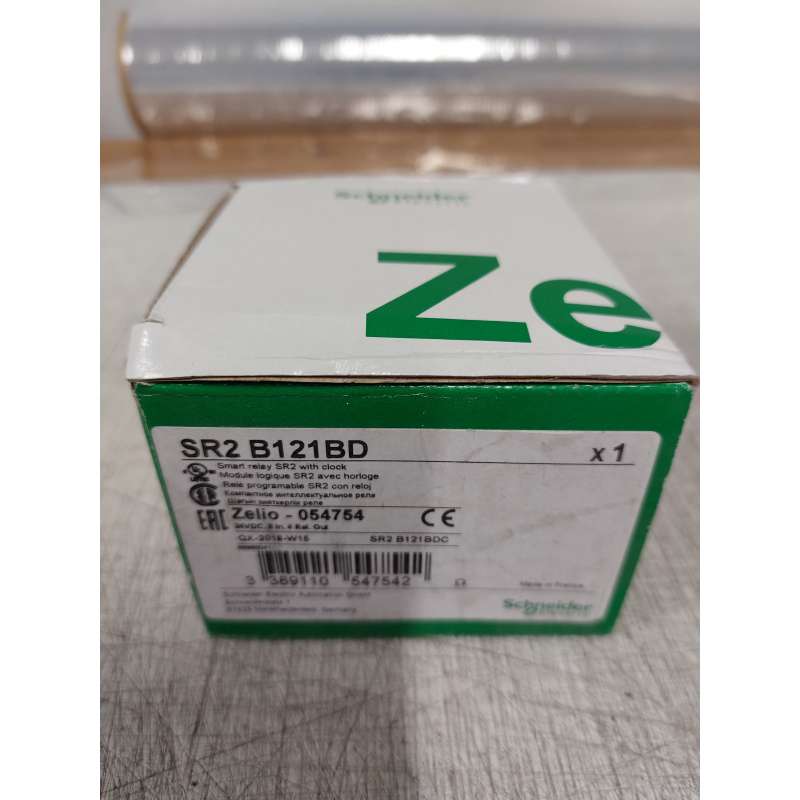

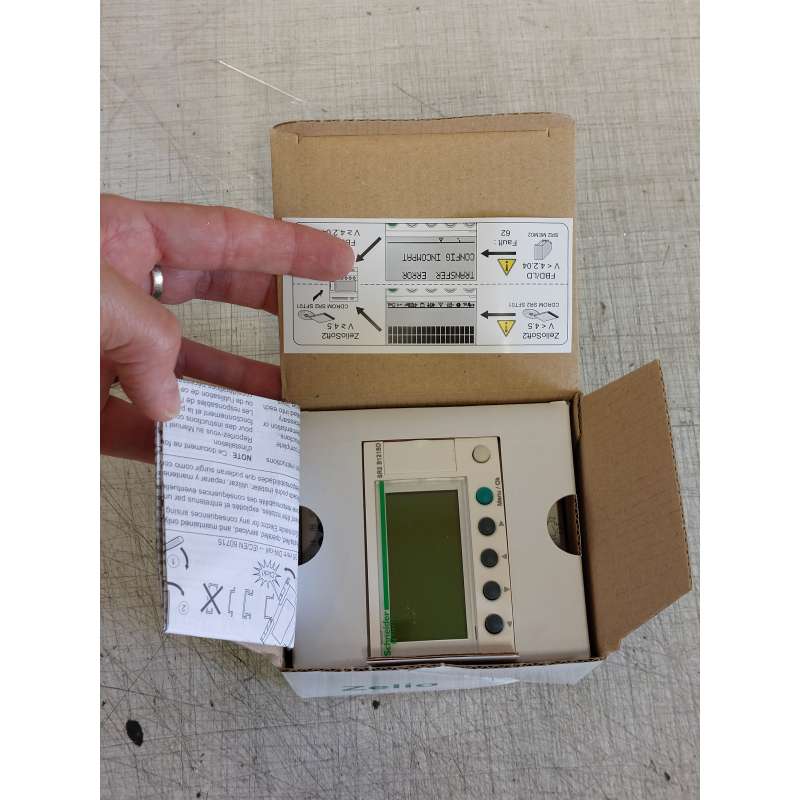

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider Zelio SR2B121BD 12 I/O 24 Volt DC Display

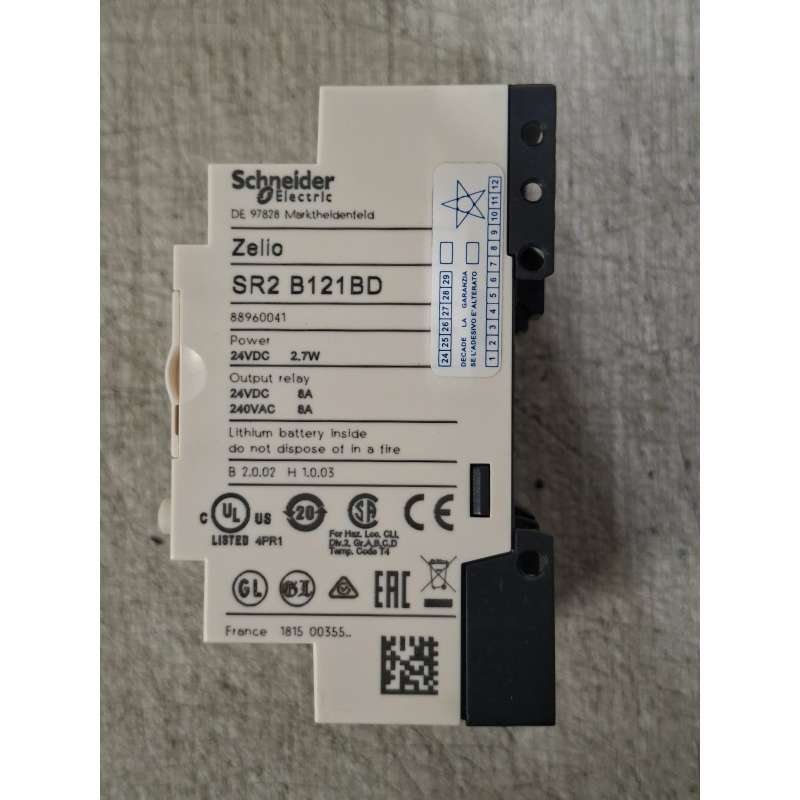

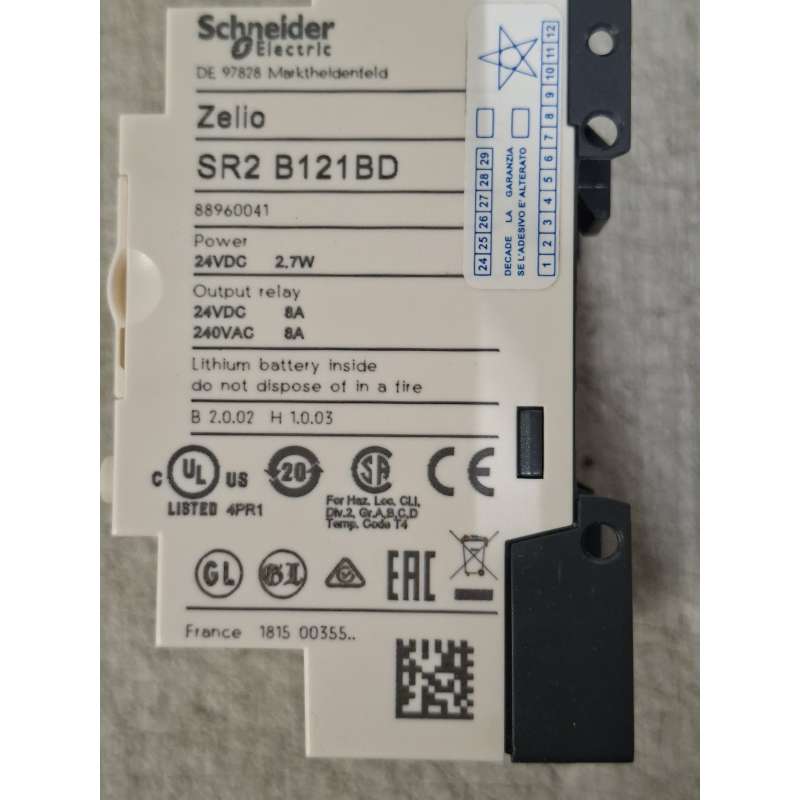

seriale 1815 00355

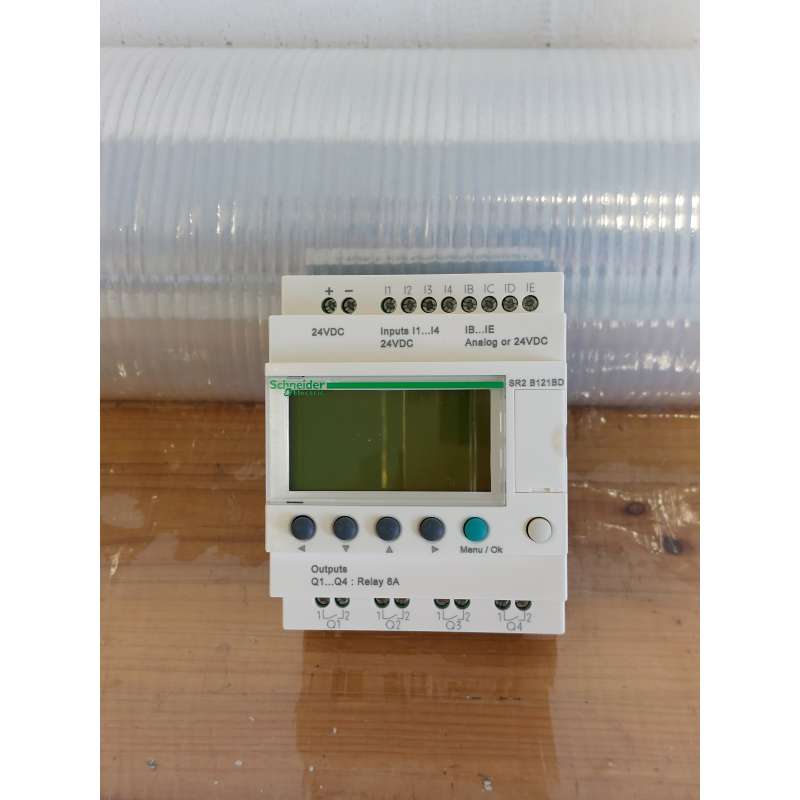

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO INDICA CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA.

Il controller compatto / programmabile Zelio Logic SR2 di Schneider Electric utilizza una tensione di alimentazione di 24 V di corrente continua, dispone di 12 ingressi/uscite con morsetti a vite, un orologio integrato e un display LCD. Questo relè programmabile compatto è ideale per la gestione, il controllo remoto o il monitoraggio di sistemi di automazione semplici. È adatto sia per applicazioni industriali che commerciali. È dotato di un fattore di forma compatto che consente l'installazione su guida DIN. Offre inoltre funzioni semplici di programmazione, visualizzazione e diagnostica dei malfunzionamenti del display e dei pulsanti di navigazione.
Caratteristiche:

Gamma prodotto	Zelio Logic
Tipo prodotto	Relè intelligente compatto

Caratteristiche tecniche
display locale	Con
numero o righe schema controllo	0…240 con scala programmazione 0…500 con FBD programmazione
ciclo di vita	6…90 ms
tempo di backup	10 anni a 25 °C
deriva del clock	12 min/anno a 0…55 °C 6 s/mese a 25 °C
Controlli	Memoria programma a ogni accensione
Tensione nominale di alimentazione [Us]	24 V DC
Limiti tensione alimentazione	19,2…30 V
Maximum supply current	100 mA (senza modulo di estensione)
potenza dissipata in W	3 W senza modulo di estensione
protezione polarità inversa	Con
numero ingressi digitali	8 conforme a IEC 61131-2 Tipo 1
Tipo ingresso digitale	Resistivo
Tensione ingresso digitale	24 V CC
Corrente ingresso digitale	4 mA
frequenza di conteggio	1 kHz per ingresso discreto
Stato tensione 1 garantito	>= 15 V per circuito di ingresso digitale I1...IA and IH...IR >= 15 V per IB...IG utilizzato come circuito di ingresso digitale
Stato tensione 0 garantito	<= 5 V per circuito di ingresso digitale I1...IA and IH...IR <= 5 V per IB...IG utilizzato come circuito di ingresso digitale
Stato attuale 1 garantito	>= 1,2 mA (IB...IG utilizzato come circuito di ingresso digitale) >= 2,2 mA (circuito di ingresso digitale I1...IA and IH...IR)
Stato attuale 0 garantito	<= 0,5 mA (IB...IG utilizzato come circuito di ingresso digitale) <= 0,75 mA (circuito di ingresso digitale I1...IA and IH...IR)
compatibilità ingresso	Sensori di prossimità PNP a 3 fili per ingresso discreto
Numero ingressi analogici	4
Tipo ingresso analogico	Modo comune
Range ingresso analogico	0...10 V 0...24 V
tipo sonda di temperatura	NTC 10k a 25 °C NTC 1000k a 25 °C KTY81 210/220/221/222/250 Pt 500
massima tensione ammessa	30 V per circuito di ingresso analogico
risoluzione ingresso analogico	8 bit
valore LSB	39 mV per circuito di ingresso analogico
tempo di conversione	Tempo di ciclo smart relè per circuito di ingresso analogico
precisione	+/- 5 % a 25 °C per circuito di ingresso analogico +/- 6,2% a 55 °C per circuito di ingresso analogico
precisione ripetizione	+/- 2 % a 55 °C per circuito di ingresso analogico
distanza	10 m tra stazioni, con cavo schermato (sensore non isolato) per circuito di ingresso analogico
impedenza d'ingresso	12 kOhm per IB...IG utilizzato come circuito di ingresso analogico 12 kOhm per IB...IG utilizzato come circuito di ingresso digitale 7.4 kOhm per circuito di ingresso digitale I1...IA and IH...IR
Numero di uscite	4 relè
limiti tensione uscita	24...250 V AC (uscita a relè) 5...30 V DC (uscita a relè)
composizione e tipo di contatti	NO per uscita a relè
Corrente termica uscita	8 A per tutte le 4 uscite per uscita a relè
durata elettrica	AC-12: 500000 cicli a 230 V, 1,5 A per uscita a relè conforme a IEC 60947-5-1 AC-15: 500000 cicli a 230 V, 0,9 A per uscita a relè conforme a IEC 60947-5-1 DC-12: 500000 cicli a 24 V, 1,5 A per uscita a relè conforme a IEC 60947-5-1 DC-13: 500000 cicli a 24 V, 0,6 A per uscita a relè conforme a IEC 60947-5-1
capacità di commutazione in mA	>= 10 mA a 12 V (uscita a relè)
frequenza di funzionamento in Hz	0,1 Hz (a Ie) per uscita a relè 10 Hz (senza carico) per uscita a relè
durata meccanica	10000000 cicli per uscita a relè
Tensione nominale di tenuta agli impulsi [Uimp]	4 kV conforme a EN/IEC 60947-1 e EN/IEC 60664-1
clock	Con
tempo di risposta	10 ms (dallo stato 0 allo stato 1) per uscita a relè 5 ms (dallo stato 1 allo stato 0) per uscita a relè
Connessioni - morsetti	Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semisolido Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) solido Morsetti a vite, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) solido Morsetti a vite, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flessibile con estremità cavo
Coppia di serraggio	0,5 Nm
Categoria di sovratensione	III conforme a IEC 60664-1
Peso netto	0,25 kg

Ambiente
immunità alle microinterruzioni	1 ms
Certificazioni prodotto	GL CSA UL GOST C-Tick
Norme di riferimento	IEC 61000-4-12 IEC 61000-4-4 livello 3 IEC 61000-4-5 IEC 61000-4-11 IEC 61000-4-2 livello 3 IEC 60068-2-6 Fc IEC 61000-4-6 livello 3 IEC 60068-2-27 Ea IEC 61000-4-3
Grado di protezione IP	IP20 conforme a IEC 60529 (blocco terminale) IP40 conforme a IEC 60529 (pannello frontale)
Caratteristiche ambientali	Direttiva EMC conforme a IEC 61000-6-2 Direttiva EMC conforme a IEC 61000-6-3 Direttiva EMC conforme a IEC 61000-6-4 Direttiva EMC conforme a IEC 61131-2 zone B Norma sulla bassa tensione conforme a IEC 61131-2
emissioni irradiate e condotte	Classe B conforme a EN 55022-11 gruppo 1
Grado di inquinamento	2 conforme a IEC 61131-2
temperatura ambiente di funzionamento	-20…40 °C in cassetta non ventilata conforme a IEC 60068-2-1 e IEC 60068-2-2 -20…55 °C conforme a IEC 60068-2-1 e IEC 60068-2-2
