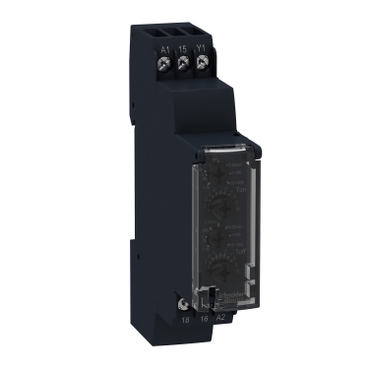

Zelio Time Relè Temporizzato RE17RLJU 12 Volt AD/Dc 1S..100 H 1NC/NO

Riferimento: 5015/IA1/SX/Q5

Condizione: Nuovo (Altro)

40,00 € tasse incl.

Più dettagli

5 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Relè
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

Schneider Zelio Time Relè Temporizzato RE17RLJU 12 Volt AD/Dc 1S..100 H 1NC/NO
Il relè temporizzato RE17R di Schneider Electric può essere impostato tra 0,1 secondi e 100 ore, ha un'uscita nominale di 8 ampere, è largo 17,5 millimetri e può essere alimentato con 12 VAC/DC. Dispone inoltre di 1 contatto di commutazione SPDT (singolo polo doppio contatto). Questo relè temporizzato modulare è ideale per il controllo dei tempi nei sistemi di automazione come apertura automatica di porte, allarmi, illuminazione nei bagni e barriere dei parcheggi. Presenta uno dei fattori di forma più sottili sul mercato, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 1 polo. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con selettore a rotella.
Caratteristiche

Gamma prodotto	Harmony Timer Relays
Tipo prodotto	Dual function relay
tipo uscita digitale	Relè
larghezza	17,5 mm
Nome dispositivo	RE17R
tipo temporizzazione	Asymmetrical flashing
Gamma di temporizzazione	6...60 min 1...10 H 6...60 s 1...10 s 10...100 H 0,1...1 s 1...10 min
corrente di uscita nominale	8 A

Caratteristiche tecniche
Composizione e tipologia contatti	1 C/O
Materiale contatti	Senza cadmio
altezza	90 mm
profondità	72 mm
tipo di comando	Selettore pannello frontale
Tensione nominale di alimentazione [Us]	12 V CA/CC 50/60 Hz
intervallo di tensione	0,9...1,2 Us
frequenza di alimentazione	50...60 Hz +/- 5 %
release of input voltage	5 V
connessioni - morsetti	Morsetti a vite, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solido senza estremità cavo Morsetti a vite, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solido senza estremità cavo Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flessibile con estremità cavo
Coppia di serraggio	0,6…1 Nm conforme a IEC 60947-1
materiale involucro	Autoestinguente
precisione ripetizione	+/- 0,5 % conforme a IEC 61812-1
deriva di temperatura	+/- 0,05 %/°C
deriva della tensione	+/- 0,2 %/V
accuratezza regolazione temporizzazione	+/- 10% fondo scala a 25 °C conforme a IEC 61812-1
control signal pulse width	100 ms con carico in parallelo tipica 30 ms tipica
resistenza di isolamento	100 MΩ a 500 V CC conforme a IEC 60664-1
tempo di reset	120 ms alla disattivazione tipica
Fattore di carico	100 %
potenza assorbita in VA	0…0,7 VA a 12 V CA
potenza assorbita in W	0,5 W a 12 V CC
minima corrente di commutazione	10 mA a 5 V CC
massima corrente di commutazione	8 A CA/CC
massima tensione di commutazione	250 V CA
potere di interruzione	2000 VA
operating frequency	10 Hz
durata elettrica	100000 cicli per resistivo carico (8 A a 250 V CA
Durata meccanica	10000000 cicli
resistenza dielettrica	2,5 kV 1 mA/1 minuto 50 Hz conforme a IEC 61812-1
Tensione nominale di tenuta ad impulso [Uimp]	5 kV durante 1,2/50 µs
power on delay	100 ms
marking	CE
linea di fuga	4 kV/3 conforme a IEC 60664-1
Dati di affidabilità sicurezza	B10d = 270000 MTTFd = 296,8 anni
posizione di montaggio	Qualunque posizione in relation to normal vertical mounting plane
supporto per montaggio	Guida DIN 35 mm conforme a EN/IEC 60715
segnalazione locale	Indicatore LED per fisso: relè eccitato, nessuna temporizzazione in corso Indicatore LED 80% ON e 20% OFF per lampeggiante: temporizzazione in corso
peso prodotto	0,07 kg
tipo di ritardo	L, Li
funzionalità	Asymmetrical flashing timer
Codice compatibilità	RE17
