Zelio Logic SR3 XT141JD Modulo Espansione 14 I/O 12 Vdc

Riferimento: 5005/ARM6/3/q0

Condizione: Nuovo (Altro)

90,00 € tasse incl.

Più dettagli

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Modulo

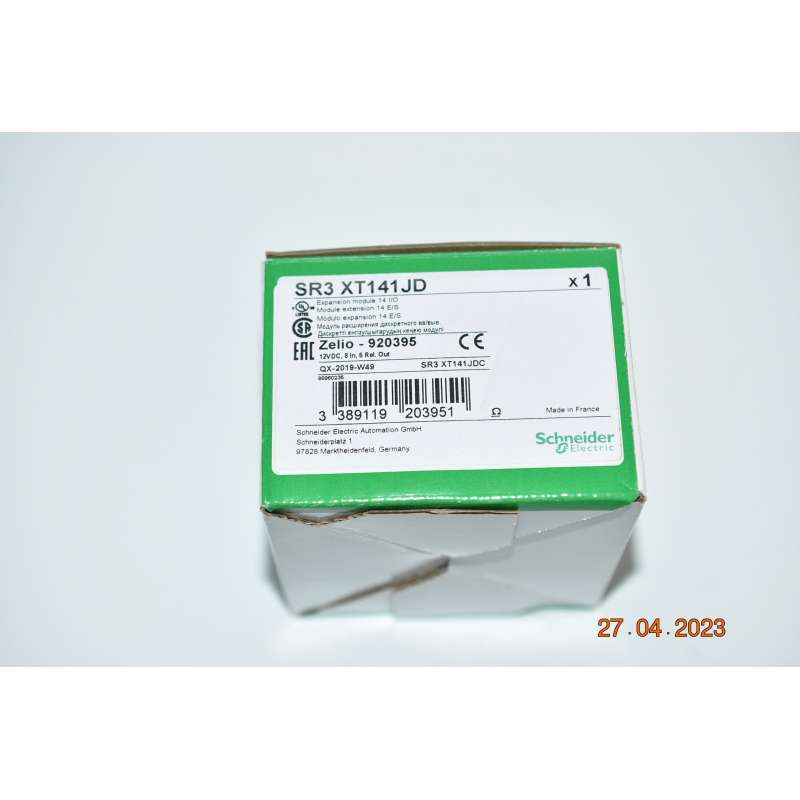

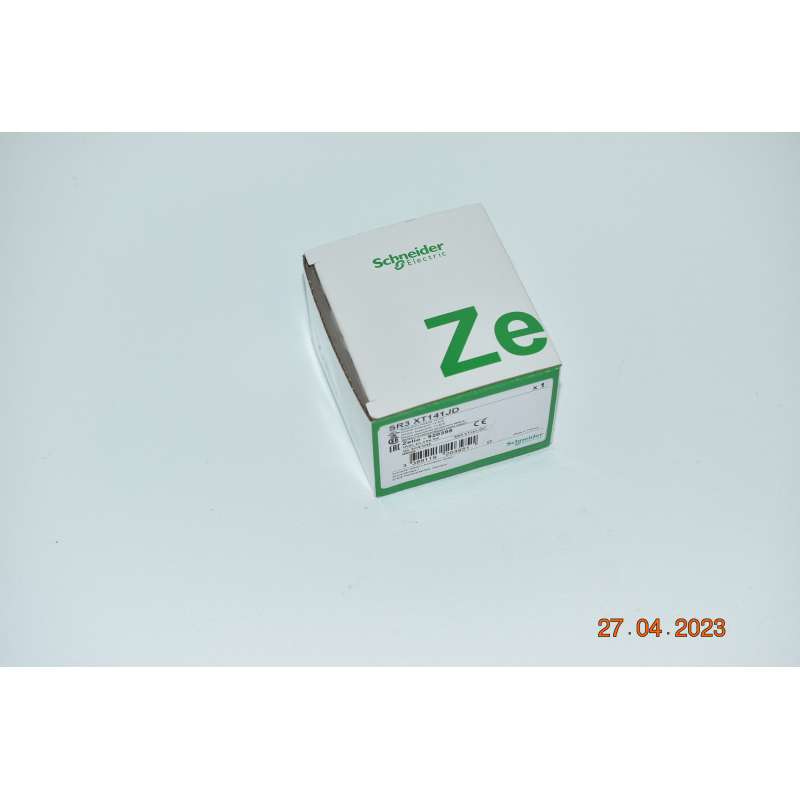

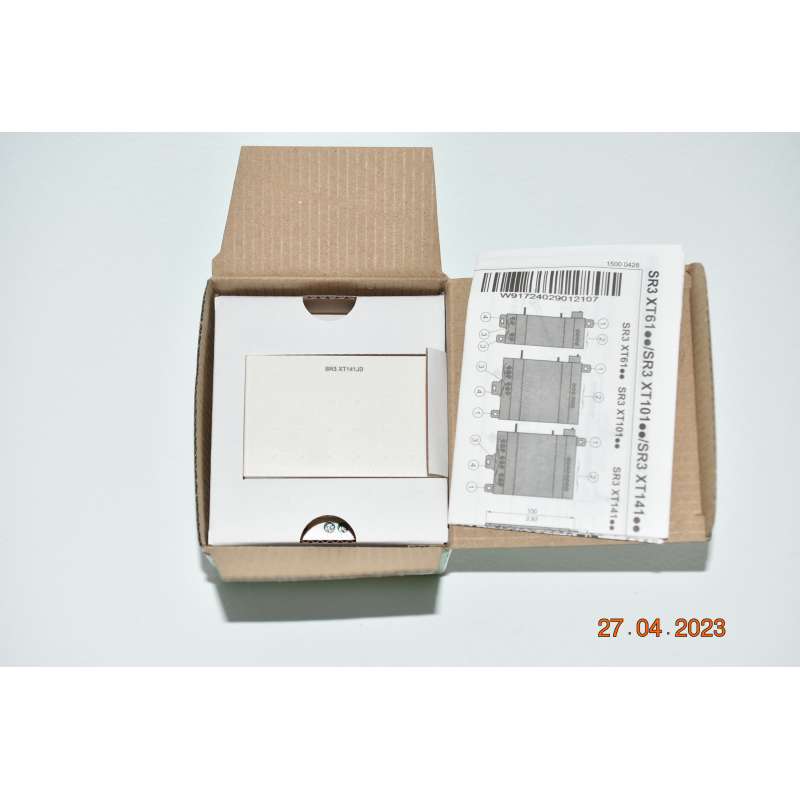

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider

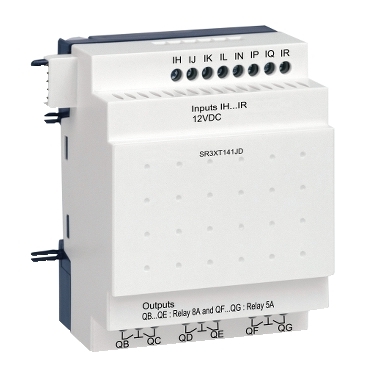

Schneider Zelio Logic SR3 XT141JD Modulo Espansione 14 I/O 12 Vdc
Il modulo di estensione I/O digitale Zelio Logic SR3 di Schneider Electric utilizza una tensione di alimentazione di 12 volt di corrente continua e dispone di 14 ingressi/uscite con morsetti a vite. Questi moduli di estensione I/O digitali Smart relè forniscono ai relè Zelio Logic ingressi e uscite aggiuntivi. È dotato di un fattore di forma compatto che consente l'installazione su guida DIN.

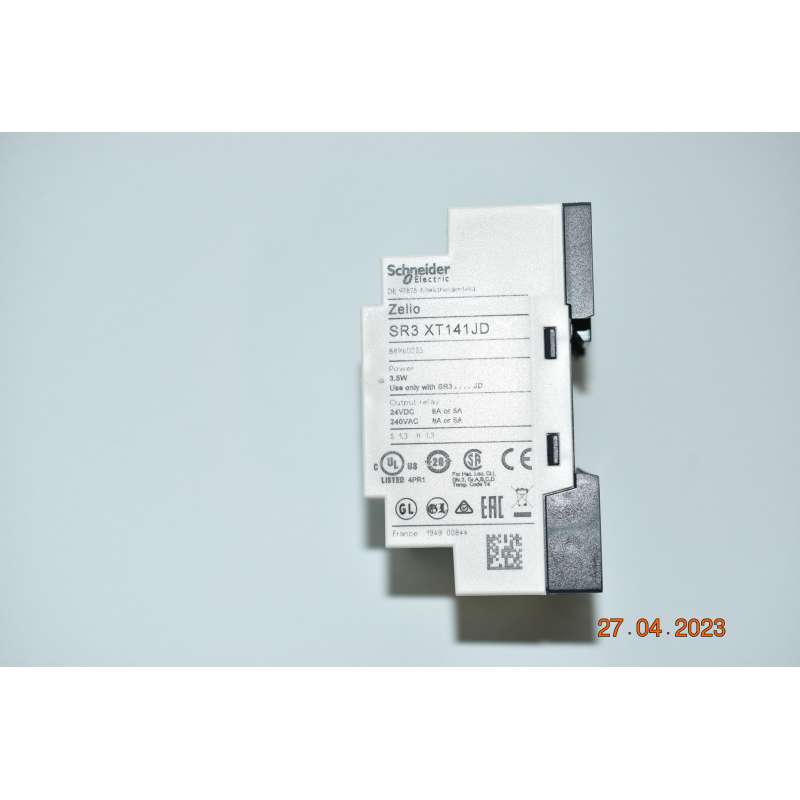

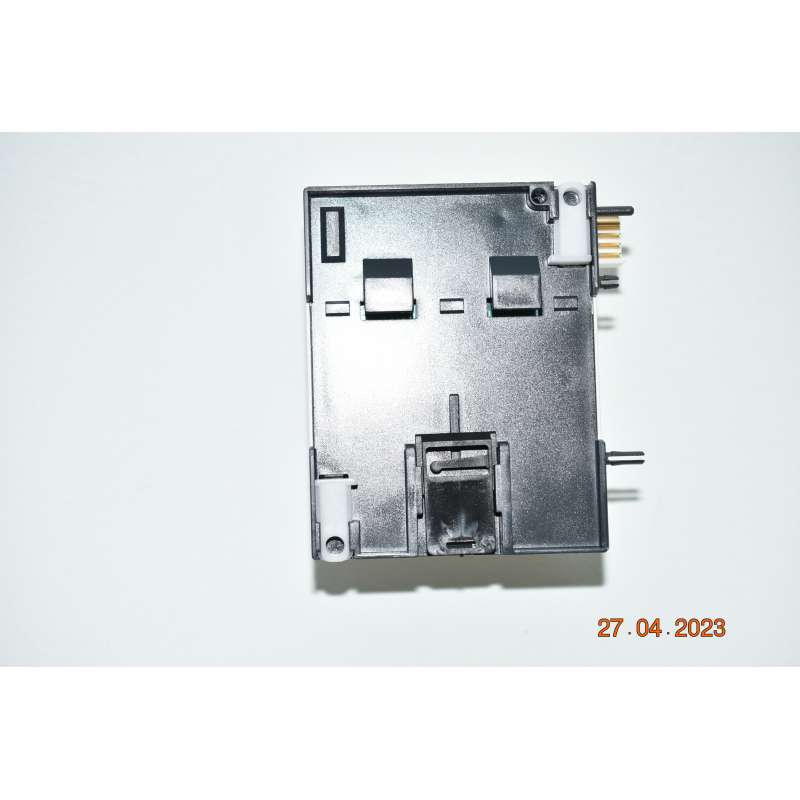

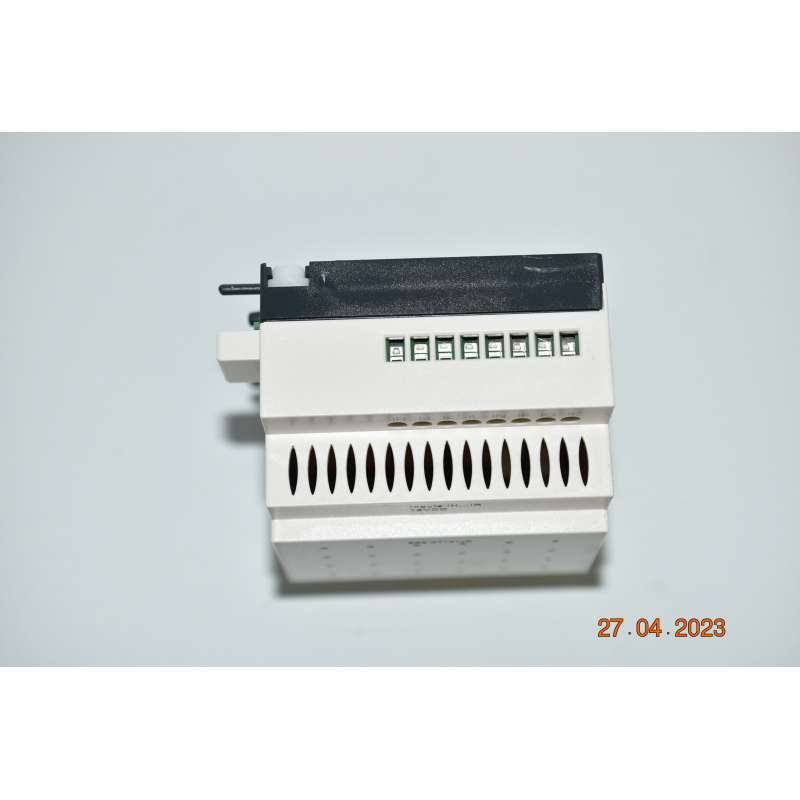

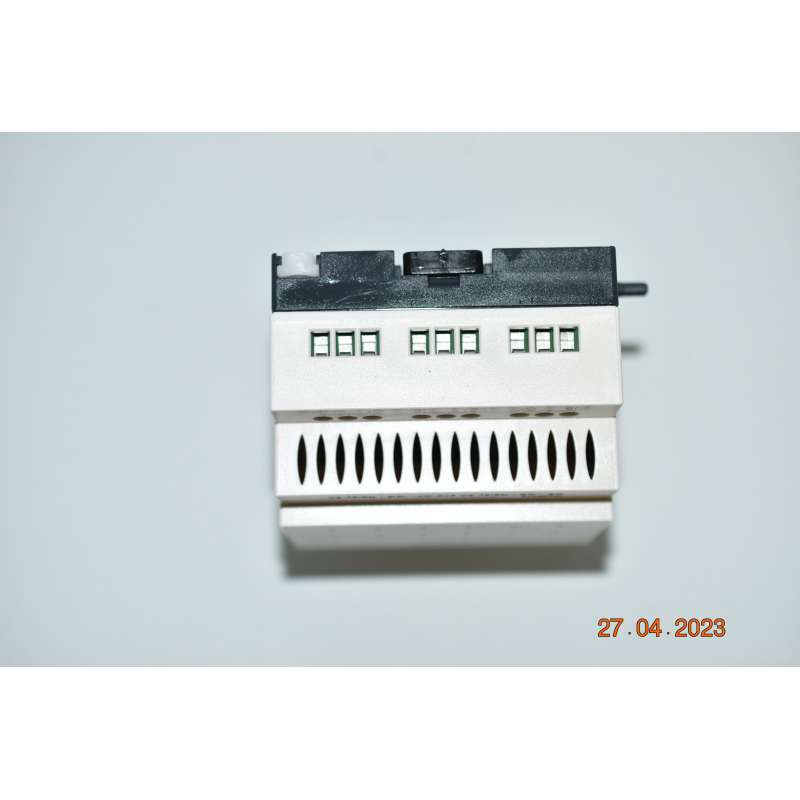

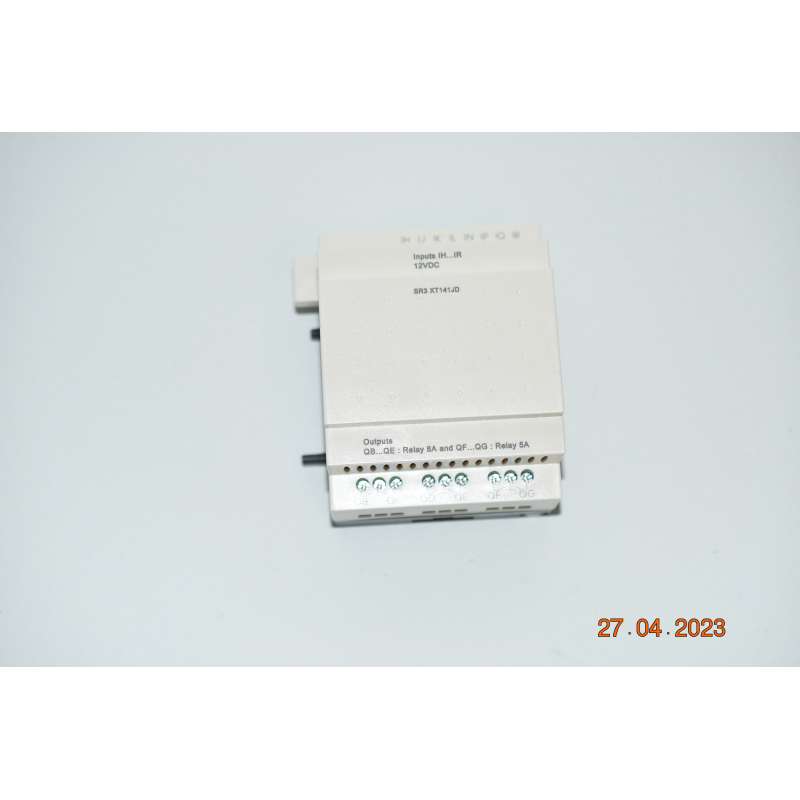

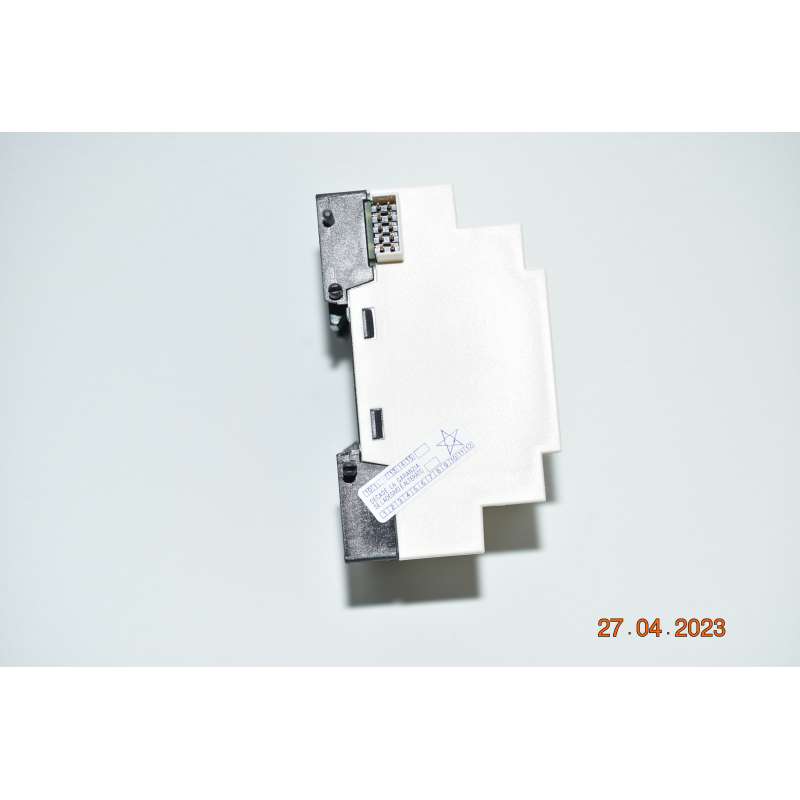

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DA ME

Caratteristiche

Gamma prodotto	Zelio Logic
Tipo prodotto	Modulo di estensione I/O discreto

Caratteristiche tecniche
numero o righe schema controllo	120 con scala programmazione
ciclo di vita	6…90 ms
tempo di backup	10 anni a 25 °C
deriva del clock	12 min/anno a 0…55 °C
controlli	Memoria programma a ogni accensione
Tensione nominale di alimentazione [Us]	12 V CC
limiti tensione alimentazione	10,4…14,4 V
protezione polarità inversa	Con
numero ingressi digitali	8 conforme a EN/IEC 61131-2 tipo 1
tipo ingresso digitale	Resistivo
tensione ingresso digitale	12 V CC
corrente ingresso digitale	4 mA
frequenza di conteggio	1 kHz per ingresso digitale
stato tensione 1 garantito	>= 7 V per IB...IG utilizzato come circuito di ingresso digitale >= 5.6 V per circuito di ingresso digitale I1...IA and IH...IR
stato tensione 0 garantito	<= 3 V per IB...IG utilizzato come circuito di ingresso digitale <= 2.4 V per circuito di ingresso digitale I1...IA and IH...IR
stato attuale 1 garantito	>= 2 mA (circuito di ingresso digitale I1...IA and IH...IR) >= 0,5 mA (IB...IG utilizzato come circuito di ingresso digitale)
stato attuale 0 garantito	<= 0,2 mA (IB...IG utilizzato come circuito di ingresso digitale) <= 0,9 mA (circuito di ingresso digitale I1...IA and IH...IR)
compatibilità ingresso	Sensori di prossimità PNP a 3 fili per ingresso digitale
impedenza d'ingresso	14 kOhm per IB...IG utilizzato come circuito di ingresso digitale 2.7 kOhm per circuito di ingresso digitale I1...IA and IH...IR
numero di uscite	6 relè
limiti tensione uscita	24...250 V CA (uscita relè) 5...30 V CC (uscita relè)
composizione e tipo di contatti	NO per uscita relè
corrente termica uscita	5 A per 2 uscite per uscita relè 8 A per 4 uscite per uscita relè
durata elettrica	AC-15: 500000 cicli a 230 V, 0,9 A per uscita relè conforme a EN/IEC 60947-5-1 AC-12: 500000 cicli a 230 V, 1,5 A per uscita relè conforme a EN/IEC 60947-5-1 DC-13: 500000 cicli a 24 V, 0,6 A per uscita relè conforme a EN/IEC 60947-5-1 DC-12: 500000 cicli a 24 V, 1,5 A per uscita relè conforme a EN/IEC 60947-5-1
capacità di commutazione in mA	>= 10 mA a 12 V (uscita relè)
frequenza di funzionamento in Hz	0,1 Hz (a Ie) per uscita relè 10 Hz (senza carico) per uscita relè
durata meccanica	10000000 cicli per uscita relè
Tensione nominale di tenuta agli impulsi [Uimp]	4 kV conforme a EN/IEC 60947-1 e EN/IEC 60664-1
tempo di risposta	10 ms (dallo stato 0 allo stato 1) per uscita relè 5 ms (dallo stato 1 allo stato 0) per uscita relè
connessioni - morsetti	Morsetti a vite, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flessibile con estremità cavo Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semisolido Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) solido Morsetti a vite, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) solido
coppia di serraggio	0,5 Nm
categoria di sovratensione	Acti9 VigiARC iC40 conforme a EN/IEC 60664-1
peso prodotto	0,22 kg
