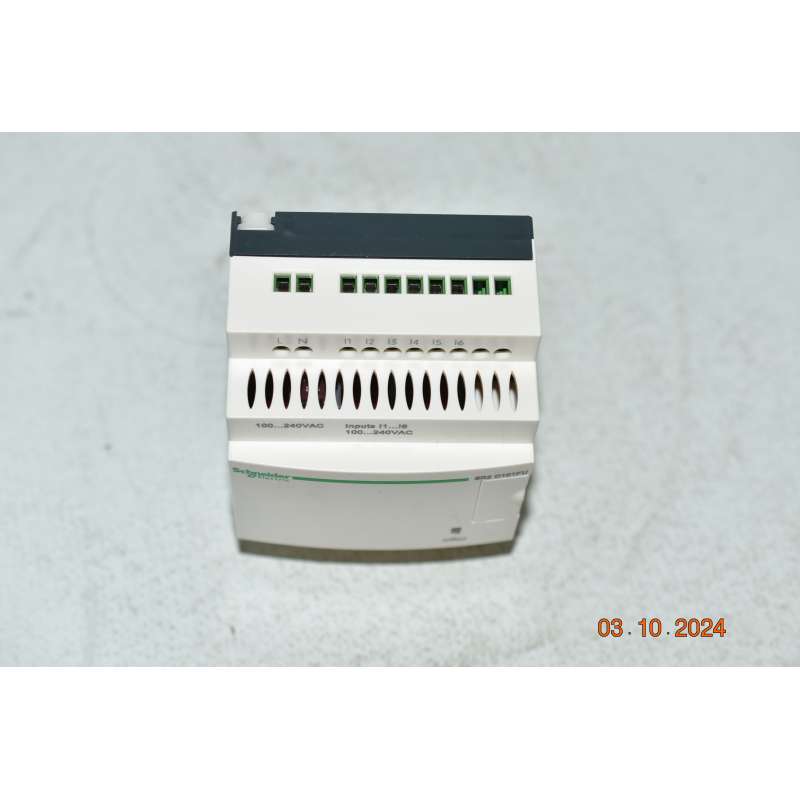

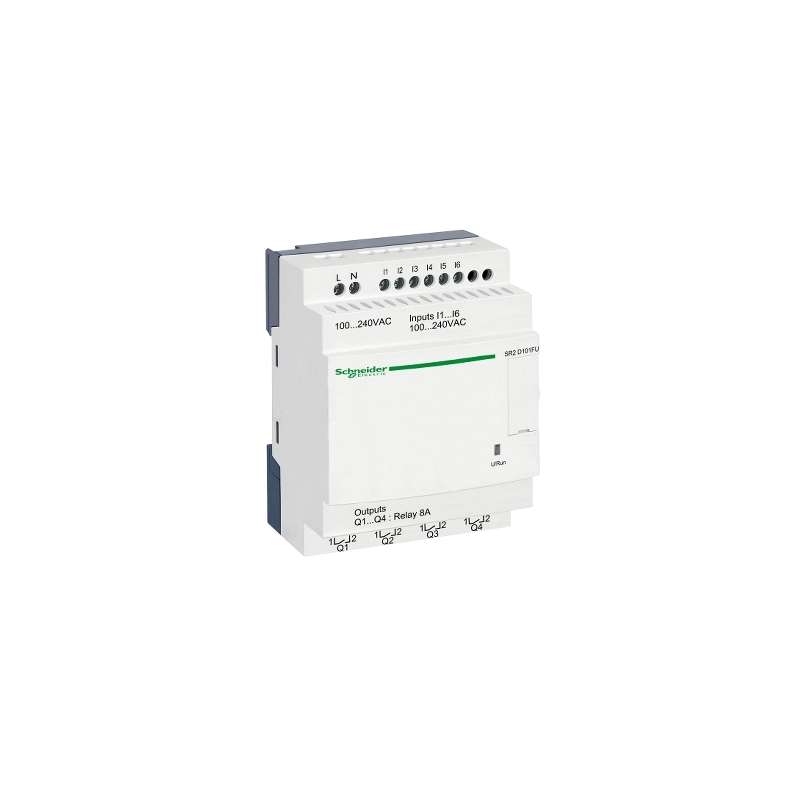

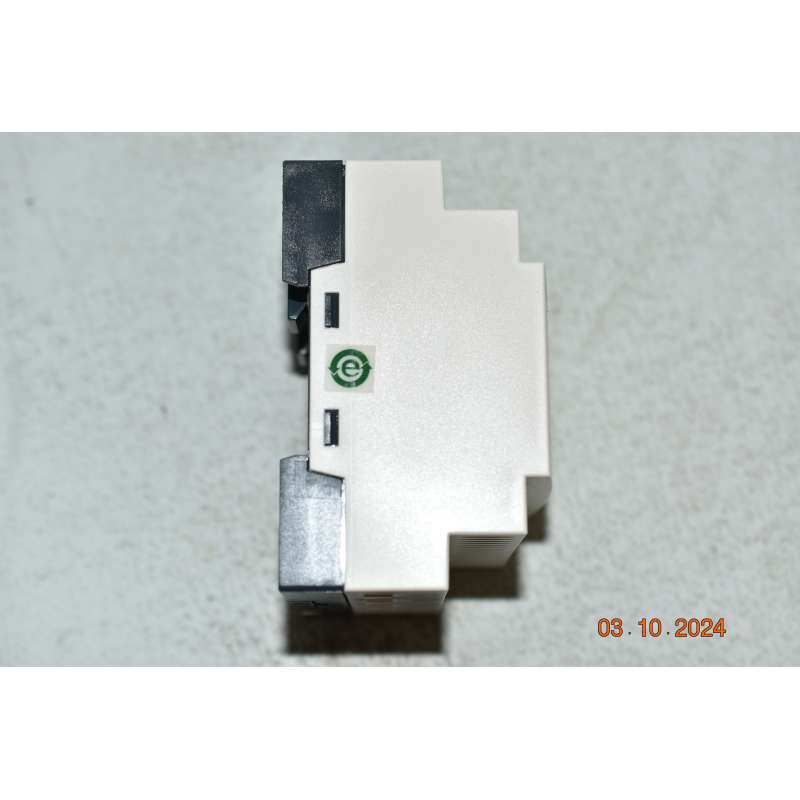

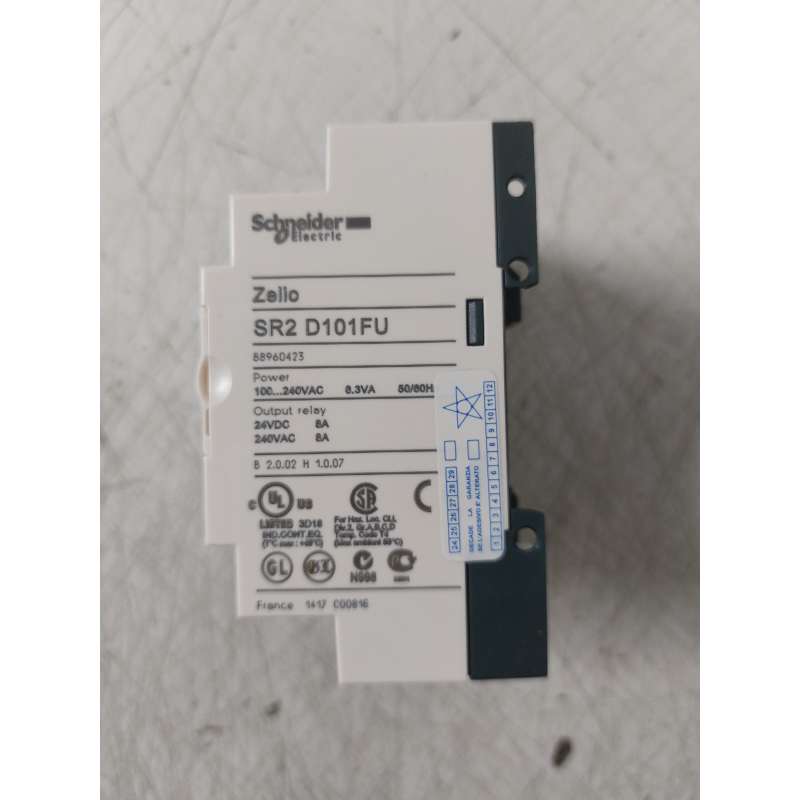

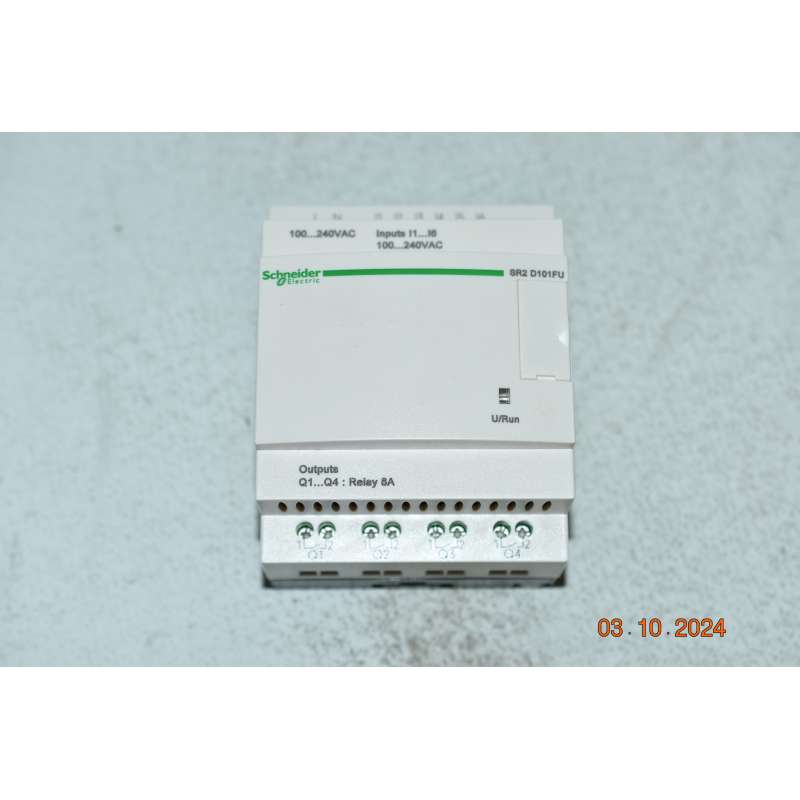

Schneider Zelio SR2 D101FU 10 I/O 100...240 Vac

Riferimento: 5903/BB2/DX/Q2

Condizione: Nuovo (Altro)

90,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	PLC

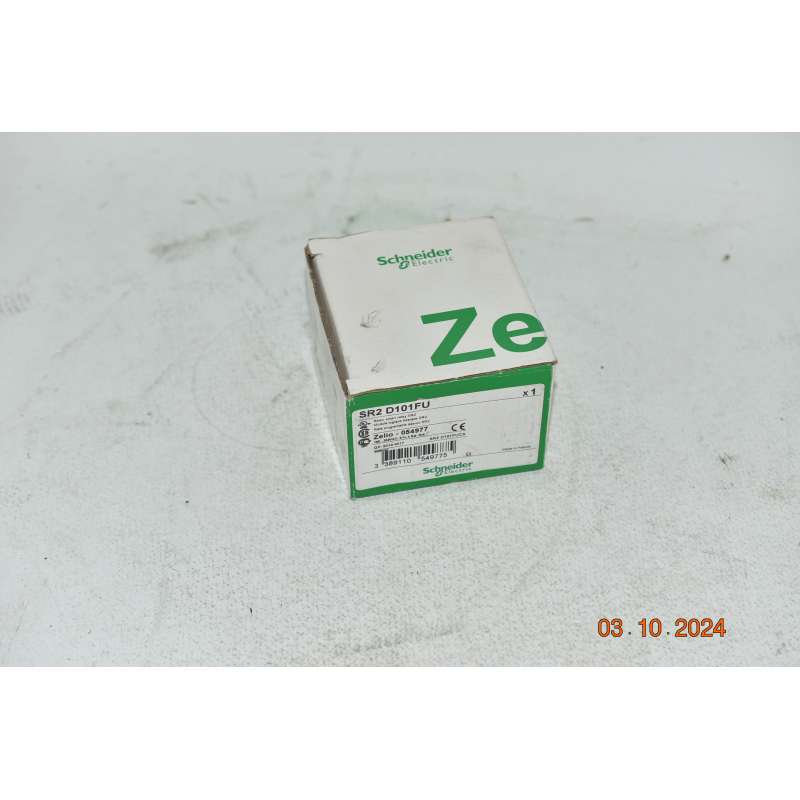

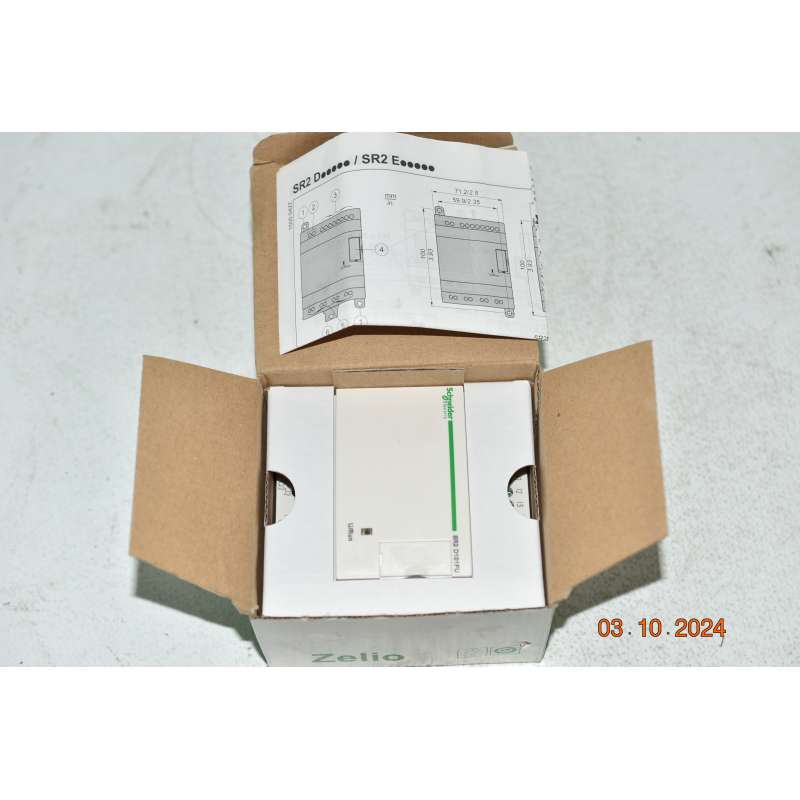

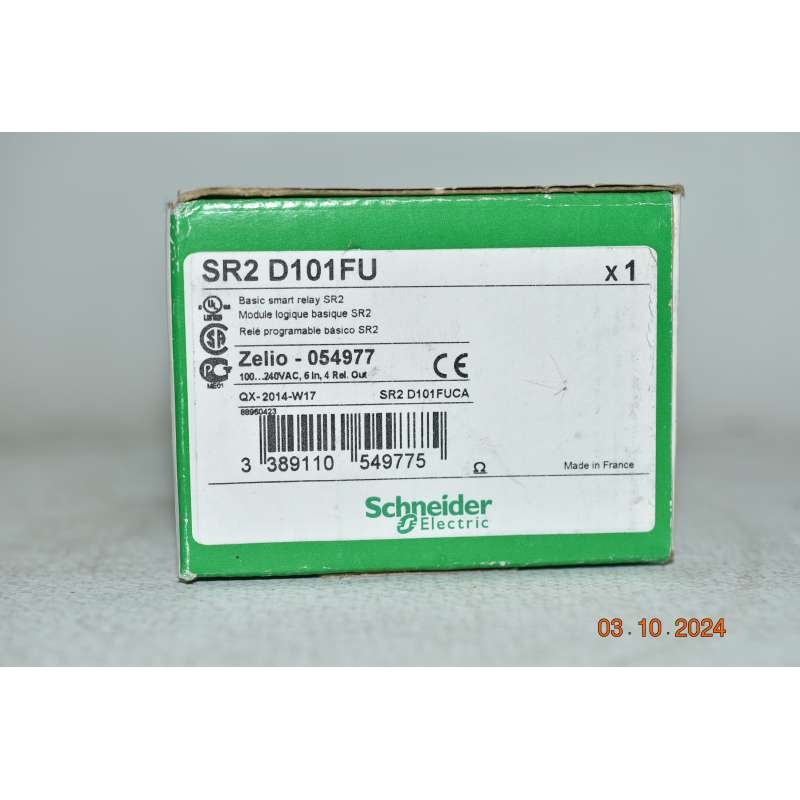

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider Zelio SR2 D101FU 10 I/O 100...240 Vac
Il controller programmabile / modulo intelligente compatto Zelio Logic SR2 di Schneider Electric utilizza una tensione di alimentazione compresa tra 100 e 240 V di corrente alternata, ha 10 ingressi / uscite con morsetti a vite. Questo relè programmabile compatto è ideale per la gestione, il controllo remoto o il monitoraggio di sistemi di automazione semplici. È adatto sia per applicazioni industriali che commerciali. È dotato di un fattore di forma compatto che consente l'installazione su guida DIN. Offre inoltre funzioni semplici di programmazione, visualizzazione e diagnostica dei malfunzionamenti del display e dei pulsanti di navigazione.
Caratteristiche:

Gamma prodotto	Zelio Logic
Tipo prodotto	Relè intelligente compatto

Caratteristiche tecniche
display locale	Senza
numero o righe schema controllo	240 con scala programmazione
ciclo di vita	6…90 ms
tempo di backup	10 anni a 25 °C
deriva del clock	12 min/anno a 0…55 °C 6 s/mese a 25 °C
Controlli	Memoria programma a ogni accensione
Tensione nominale di alimentazione [Us]	100...240 V CA
Limiti tensione alimentazione	85…264 V
Frequenza di alimentazione	50/60 Hz
Maximum supply current	30 mA a 240 V (senza modulo di estensione) 80 mA a 100 V (senza modulo di estensione)
Potenza assorbita in VA	7 VA senza modulo di estensione
Tensione di isolamento	1780 V
Tipo di protezione	Contro inversione di polarità
numero ingressi digitali	6
Tensione ingresso digitale	100...240 V CA
Corrente ingresso digitale	0,6 mA
frequenza ingresso digitale	47...53 Hz 57...63 Hz
Stato tensione 1 garantito	>= 79 V per ingresso discreto
Stato tensione 0 garantito	<= 40 V per ingresso discreto
Stato attuale 1 garantito	>= 0,17 mA (ingresso discreto)
Stato attuale 0 garantito	<= 0,5 mA (ingresso discreto)
Numero ingressi analogici	0
impedenza d'ingresso	350 kOhm per ingresso discreto

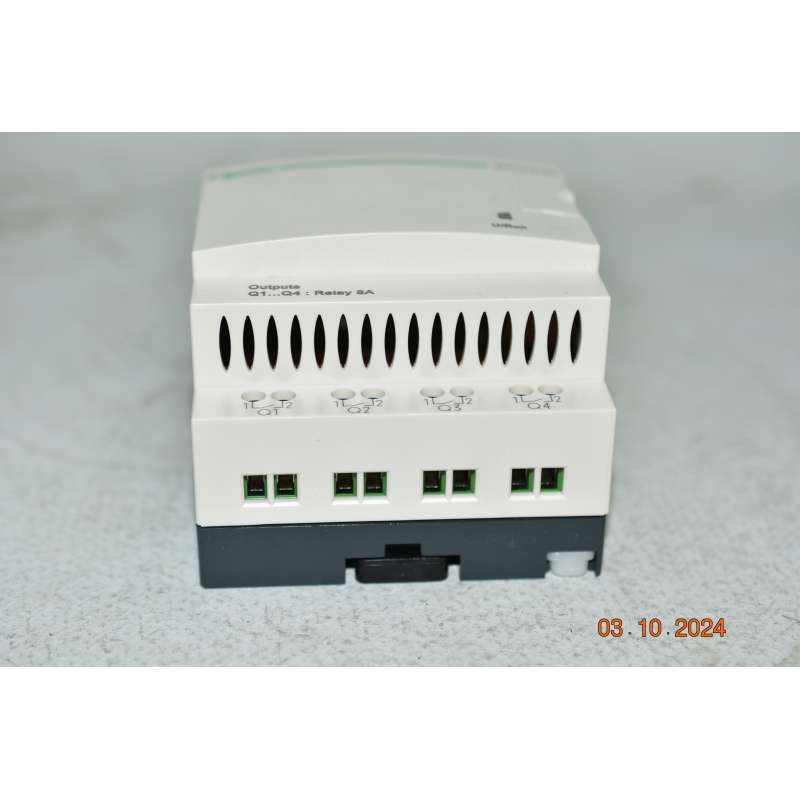

Numero di uscite	4 relè
limiti tensione uscita	5...30 V DC (uscita relè) 24...250 V AC
composizione e tipo di contatti	NO per uscita relè
Corrente termica uscita	8 A per tutte le 4 uscite per uscita relè
durata elettrica	AC-12: 500000 cicli a 230 V, 1,5 A per uscita relè conforme a IEC 60947-5-1 AC-15: 500000 cicli a 230 V, 0,9 A per uscita relè conforme a IEC 60947-5-1 DC-12: 500000 cicli a 24 V, 1,5 A per uscita relè conforme a IEC 60947-5-1 DC-13: 500000 cicli a 24 V, 0,6 A per uscita relè conforme a IEC 60947-5-1
capacità di commutazione in mA	>= 10 mA a 12 V (uscita relè)
frequenza di funzionamento in Hz	0,1 Hz (a Ie) per uscita relè 10 Hz (senza carico) per uscita relè
durata meccanica	10000000 cicli per uscita relè
Tensione nominale di tenuta agli impulsi [Uimp]	4 kV conforme a EN/IEC 60947-1 e EN/IEC 60664-1
clock	Senza
tempo di risposta	50 ms con scala programmazione (dallo stato 0 allo stato 1) per ingresso discreto 50 ms con scala programmazione (dallo stato 1 allo stato 0) per ingresso discreto 50...255 ms con FBD programmazione (dallo stato 0 allo stato 1) per ingresso discreto 50...255 ms con FBD programmazione (dallo stato 1 allo stato 0) per ingresso discreto 10 ms (dallo stato 0 allo stato 1) per uscita relè 5 ms (dallo stato 1 allo stato 0) per uscita relè
Connessioni - morsetti	Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) semisolido Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 25...AWG 14) solido Morsetti a vite, 1 x 0,25...1 x 2,5 mm² (AWG 24...AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) solido Morsetti a vite, 2 x 0,25...2 x 0,75 mm² (AWG 24...AWG 18) flessibile con estremità cavo
Coppia di serraggio	0,5 Nm
Categoria di sovratensione	III conforme a IEC 60664-1
Peso netto	0,22 kg

Ambiente
immunità alle microinterruzioni	10 ms
Certificazioni prodotto	GOST C-Tick UL GL CSA
Norme di riferimento	IEC 60068-2-27 Ea IEC 60068-2-6 Fc IEC 61000-4-12 IEC 61000-4-4 livello 3 IEC 61000-4-5 IEC 61000-4-2 livello 3 IEC 61000-4-11 IEC 61000-4-3 IEC 61000-4-6 livello 3
Grado di protezione IP	IP20 conforme a CEI 60529 (blocco terminale) IP40 conforme a CEI 60529 (pannello frontale)
Caratteristiche ambientali	Direttiva EMC conforme a IEC 61000-6-2 Direttiva EMC conforme a IEC 61000-6-3 Direttiva EMC conforme a IEC 61000-6-4 Direttiva EMC conforme a IEC 61131-2 zone B Norma sulla bassa tensione conforme a IEC 61131-2
emissioni irradiate e condotte	Classe B conforme a EN 55022-11 gruppo 1
Grado di inquinamento	2 conforme a IEC 61131-2
temperatura ambiente di funzionamento	-20…40 °C in cassetta non ventilata conforme a IEC 60068-2-1 e IEC 60068-2-2 -20…55 °C conforme a IEC 60068-2-1 e IEC 60068-2-2
Temperatura di stoccaggio	-40…70 °C
Altitudine di funzionamento	2000 m
Maximum altitude transport	3048 m
Umidità relativa	95 % senza condensa o caduta verticale di gocce d'acqua
