Schneider RE22R2HMR Relè temporizzato 0.05s..300h -24..240 V AC/DC 2C/O

Riferimento: 5300/CA2/DX/Cassa 2/Q3

Condizione: Nuovo (Altro)

40,00 € tasse incl.

Più dettagli

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Temporizzatore
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

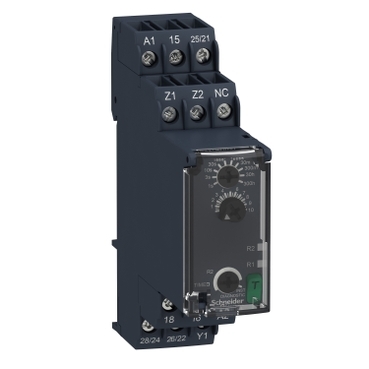

Schneider RE22R2HMR Relè temporizzato 0.05s..300h -24..240 V AC/DC 2C/O
Il temporizzatore modulare a doppia funzione Zelio Time RE22 di Schneider Electric può essere impostato tra 1 secondo e 300 ore. Ha un'uscita nominale di 8 ampere ed è largo 22,5 millimetri. Può essere alimentato a 24-240Vac/dc e dispone di 2 contatti di commutazione doppio polo doppio contatto. Fornisce le funzioni H e Hw e può essere montato su guida DIN. Questo relè temporizzato modulare a doppia funzione è ideale per il controllo dei tempi nei sistemi di automazione come apertura automatica di porte, allarmi, illuminazione nei bagni e barriere dei parcheggi. Presenta uno dei fattori di forma più sottili sul mercato con una larghezza di 22,5 mm, che consente un'installazione facile e flessibile su guida DIN, usando lo stesso spazio di qualsiasi dispositivo DIN modulare a 2 poli. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con selettore a rotella.
Caratteristiche:

Gamma prodotto	Harmony Timer Relays
Tipo prodotto	Dual function relay
tipo uscita digitale	Relè
Nome dispositivo	RE22
corrente di uscita nominale	8 A

Caratteristiche tecniche
composizione e tipo di contatti	1 C/O contatto temporizzato, senza cadmio 1 C/O contatto temporizzato o istantaneo, senza cadmio
tipo temporizzazione	Interval
Gamma di temporizzazione	1...10 s 3...30 H 10...100 s 30...300 s 0.05...1 s 3...30 min 0.3...3 s 3...30 s 30...300 min 30...300 H
tipo di comando	Manovra rotativa Diagnostic button Potentiometer external
Tensione nominale di alimentazione [Us]	24...240 V CA/CC 50/60 Hz
Release input voltage	<= 2,4 V
intervallo di tensione	0,85...1,1 Us
frequenza di alimentazione	50...60 Hz +/- 5 %
connessioni - morsetti	Morsetti a vite, 1 x 0,5...1 x 3,3 mm² (AWG 20...AWG 12) solido senza estremità cavo Morsetti a vite, 2 x 0,5...2 x 2,5 mm² (AWG 20...AWG 14) solido senza estremità cavo Morsetti a vite, 1 x 0,2...1 x 2,5 mm² (AWG 24...AWG 14) flessibile con estremità cavo Morsetti a vite, 2 x 0,2...2 x 1,5 mm² (AWG 24...AWG 16) flessibile con estremità cavo
coppia di serraggio	0,6…1 Nm conforme a IEC 60947-1
materiale involucro	Autoestinguente
precisione ripetizione	+/- 0,5 % conforme a IEC 61812-1
deriva di temperatura	+/- 0,05 %/°C
deriva della tensione	+/- 0,2 %/V
accuratezza regolazione temporizzazione	+/- 10% fondo scala a 25 °C conforme a IEC 61812-1
Control signal pulse width	100 ms con carico in parallelo 30 ms
resistenza di isolamento	100 MΩ a 500 V CC conforme a IEC 60664-1
Recovery time	120 ms alla disattivazione
Immunità alle microinterruzioni	10 ms
potenza assorbita in VA	3 VA a 240 V CA
potenza assorbita in W	1,5 W a 240 V DC
capacità di commutazione in VA	2000 VA
minima corrente di commutazione	10 mA a 5 V CC
corrente massima di commutazione	8 A
massima tensione di commutazione	250 V CA
durata elettrica	100000 cicli, 8 A a 250 V, AC-1 100000 cicli, 2 A a 24 V, DC-1
Durata meccanica	10000000 cicli
Rated impulse withstand voltage	5 kV per 1,2…50 µs conforme a IEC 60664-1
Power on delay	100 ms
linea di fuga	4 kV/3 conforme a IEC 60664-1
categoria di sovratensione	III conforme a IEC 60664-1
Dati di affidabilità sicurezza	B10d = 200000 MTTFd = 216,8 anni
posizione di montaggio	Qualunque posizione
supporto per montaggio	Guida DIN 35 mm conforme a IEC 60715
LED di stato	Verde Retroilluminazione a LED (fisso) per dial pointer indication Giallo LED (fisso) per output relay energised Giallo LED (Lampeggio veloce) per timing in progress and output relay de-energised Giallo LED (Lampeggio lento) per timing in progress and output relay energised
larghezza	22,5 mm
peso prodotto	0,105 kg

Ambiente
resistenza dielettrica	2,5 kV per 1 mA/1 minuto a 50 Hz between relay output and power supply con basic insulation conforme a IEC 61812-1
Norme di riferimento	IEC 61812-1 UL 508
comandi	2006/95/EC - direttiva bassa tensione 2004/108/EC - compatibilità elettromagnetica
Certificazioni prodotto	RCM CSA CE EAC UL CCC GL
Temperatura ambiente	-20…60 °C
Temperatura di stoccaggio	-40…70 °C
grado di protezione IP	IP40 housing: conforme a CEI 60529 IP20 morsetti: conforme a CEI 60529 IP50 pannello frontale: conforme a CEI 60529
grado di inquinamento	3 conforme a IEC 60664-1
resistenza alle vibrazioni	20 m/s² (F= 10…150 Hz) conforme a IEC 60068-2-6
resistenza agli shock	15 gn non funzionante per 11 ms conforme a IEC 60068-2-27 5 gn in funzionamento per 11 ms conforme a IEC 60068-2-27
umidità relativa	95 % a 25…55 °C
compatibilità elettromagnetica	Test d'immunità ai transienti rapidi - test level: 1 kV livello 3 (clip collegamento capacitivo) conforming to IEC 61000-4-4 Test di immunità alle sovratensioni - test level: 1 kV livello 3 (modo differenziale) conforming to IEC 61000-4-5 Test di immunità alle sovratensioni - test level: 2 kV livello 3 (modo comune) conforming to IEC 61000-4-5 Scarica elettrostatica - test level: 6 kV livello 3 (scarica contatto) conforming to IEC 61000-4-2 Scarica elettrostatica - test level: 8 kV livello 3 (scarico aria) conforming to IEC 61000-4-2 Test immunità ai campi elettromagnetici irradiati a radiofrequenza - test level: 10 V/m livello 3 (80 MHz...1 GHz) conforming to IEC 61000-4-3 Disturbi RF condotti - test level: 10 V livello 3 (0,15...80 MHz) conforming to IEC 61000-4-6 Transitori veloci "burst" - test level: 2 kV livello 3 (contatto diretto) conforming to IEC 61000-4-4 Immunità alle microrotture e alle cadute di tensione - test level: 0.3 (500 ms) conforming to IEC 61000-4-11 Immunità alle microrotture e alle cadute di tensione - test level: 1 (20 ms) conforming to IEC 61000-4-11
