ABS2EC01EA Schneider ZELIO Modulo di Interfaccia di ingresso 9.5mm Statico 5VDC

Riferimento: 6231/DH2/DX/Q4

Condizione: Nuovo

30,00 € tasse incl.

4 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Relè
Marca	Schneider Electric

ABS2EC01EA Schneider ZELIO Modulo di Interfaccia di ingresso 9.5mm Statico 5VDC
Caratteristiche:

Principales
Gamme de produit	Interface pour signaux numériques
Type de produit ou équipement	Module d'interface d'entrée statique mince
Description des contacts	1 "O"
[Uc] tension circuit de commande	5 V
Type de circuit de commande	Cc
[In] courant assigné d'emploi maximal	13,6 mA
protection inversion de polarité	Circuit de commande: interne Circuit de sortie: interne
protection contre les courts-circuits	0,25 A fusible externe gG (Ik <= 100 A CC)
Signalisation locale	pourétat du signal de contrôle 2 LEDs
Vente par quantité indivisible	5
Dimension du pas en largeur	9,5 mm

Batteries & durée de fonctionnement
Plage de tension du circuit de commande	6 V négatif TTL
Tension état 1 garanti	3,75 V
Etat actuel 1 garanti	4,5 mA
Tension état 0 garanti	2 V
Etat actuel 0 garanti	0,09 mA
[Ue] tension assignée d'emploi	5...48 V
Type de circuit de sortie	CC
Limites de la tension assignée d'emploi	2...60 V
Courant commuté maximum	50 mA
Courant commuté minimum	1 mA
Courant résiduel	0,1 mA à phase 0
Tension de retombée	1 V à phase 1
Temps de réponse	<= 0,05 ms de l'état 0 à l'état 1, Ue <= 30 V et Ie >= 5 mA <= 0,4 ms de l'état 1 à l'état 0, Ue <= 30 V et Ie >= 5 mA
fréquence de commutation	<= 1000 Hz 50 % Ue <= 30 V et Ie >= 5 mA
[Ui] tension assignée d'isolement	250 V se conformer à VDE 0110 gr C 300 V se conformer à CEI 60947-5-1
Raccordement	Borniers à vis-étrier
Tenue à la flamme	V0 se conformer à UL class 1 Div2 T4A ou T5
section de câble	0,34…2,5 mm², 1 ou 2 fils rigide avec anneau striée 0,6…2,5 mm², 1 ou 2 fils rigide sans embout 0,27…4 mm², 1 fil rigide
Position de montage	Toutes positions
Catégorie d'installation	II se conformer à CEI 60947-5-1
Support de montage	Profilé asymétrique Rail combiné Rail DIN symétrique
Poids du produit	0,029 kg

Environnement
Tenue diélectrique	2500 V entre l'interface câblée et la terre pendant 1 minute 4000 V entre les E/S pendant 1 minute
Normes	CEI 60947-5-1
Certifications du produit	CSA par collier de fixation DNV LROS (Lloyds register of shipping) UL 1059
Degré de protection IP	IP2X conforming to CEI 60536
Traitement de protection	TH
Tenue au feu	960 °C se conformer à CEI 60695-2-1
Tenue aux chocs mécaniques	30 gn pour 11 ms se conformer à CEI 60068-2-32
Tenue aux vibrations	5 cabochons LED non montés (f = 10…150 Hz) se conformer à CEI 68-2-6
Compatibilité électromagnétique	Test d'immunité de champ électromagnétique: niveau 3 11 V/m entre 27…1000 MHz se conformer à CEI 61000-4-3 Coupure d'urgence lumineux - tourner pour déverrouiller: niveau 3 8 kV se conformer à CEI 61000-4-3 Test d'immunité des transitoires rapides: niveau 3 sur entrée/sortie 1 kV se conformer à CEI 61000-4-5 Test d'immunité des transitoires rapides: niveau 3 sur alimentation 2 kV se conformer à CEI 61000-4-5 1,3 N.m se conformer à CEI 60947-5-1
Température de l'air ambiant en fonctionnement	-25…70 °C avec Us -5…55 °C exploitation libre
Température ambiante de stockage	-40…80 °C
Altitude de fonctionnement	<= 300 m
Degré de pollution	2 "OF" conforme à CEI 60947-5-1

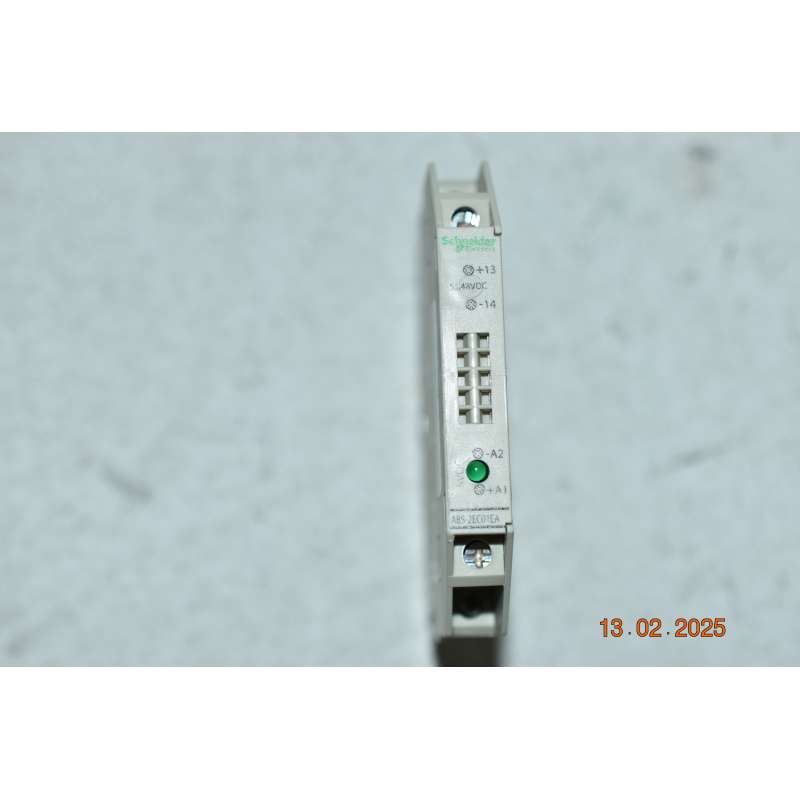

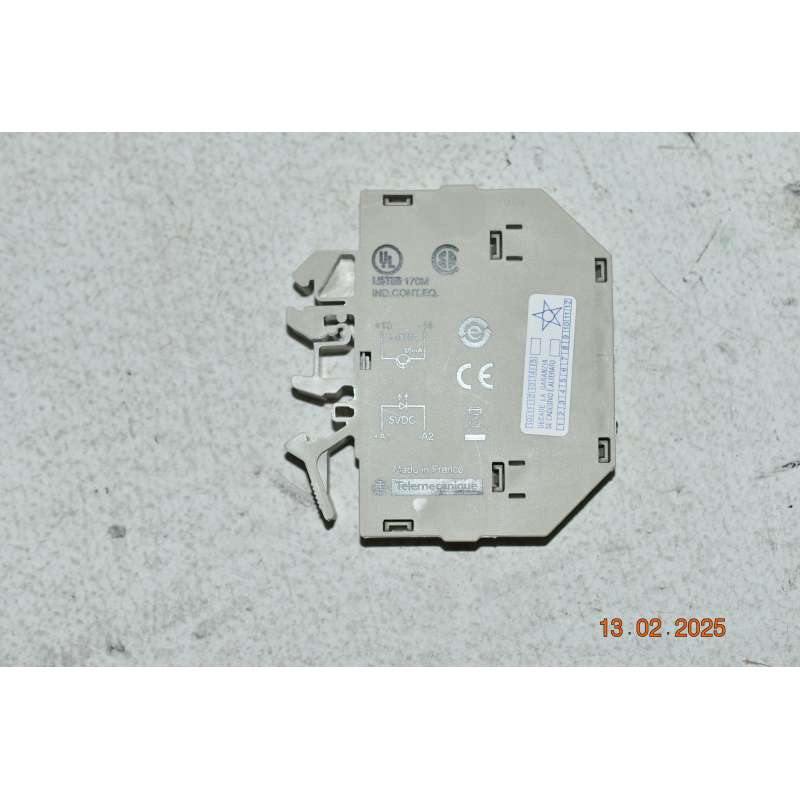

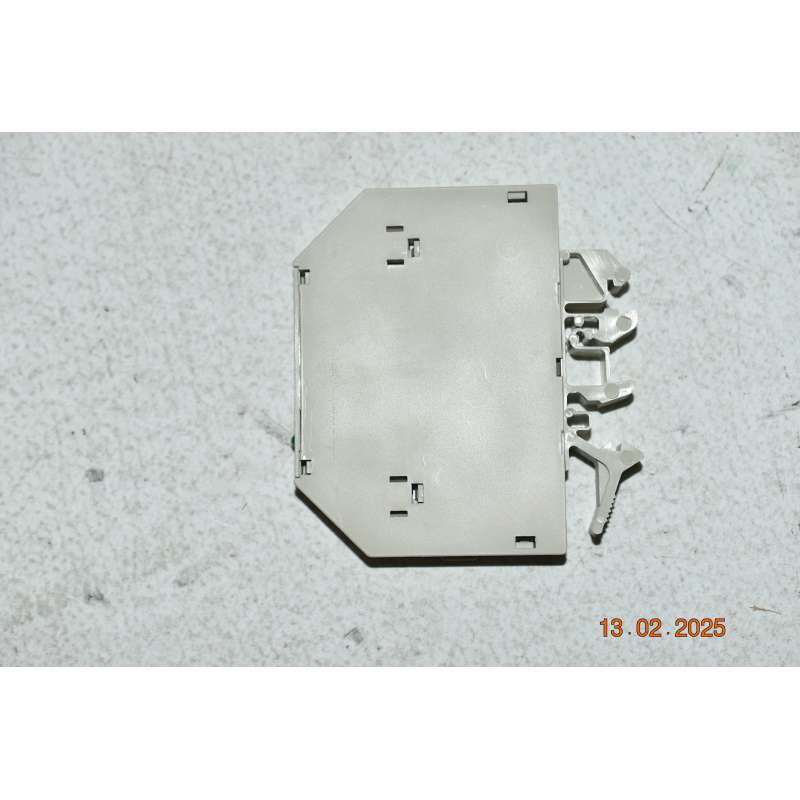

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
