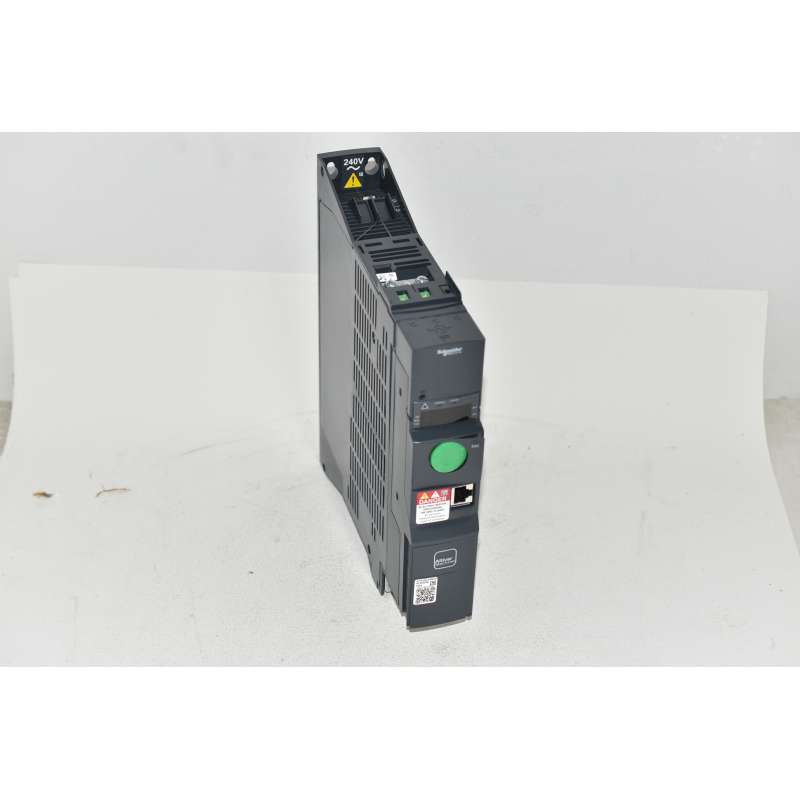

Variatore di Velocità Ativar 0,37KW 1/2 HP 220-240 VAC Schneider ATV320U04M2B

Riferimento: 7091/DF1/SX/Q0

Condizione: Nuovo

140,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Marca	Schneider Electric

Variatore di Velocità Ativar 0,37KW 1/2 HP 220-240 VAC Schneider ATV320U04M2B
Seriale N.21HL2230300284

Descrizione
Il variatore di velocità Altivar 320 Schneider Electric è in grado di alimentare motori di potenza sincrona e asincrona monofase con una potenza nominale fino a 0,37 kilowatt/0,5 cavalli di potenza e una tensione nominale da 200 a 240 Vca. Questo variatore di velocità/frequenza (VSD / VFD) è concepito per macchine industriali e commerciali semplici, come ad esempio imballaggi, macchinari per la movimentazione dei materiali, attuatori meccanici e dispositivi di sollevamento. Il suo fattore di forma Book consente di ridurre l'ingombro della macchina, in particolare quando viene montato in un armadio elettrico accanto ad altri dispositivi di controllo come PLC, unità I/O. La connettività avanzata, tra cui CANopen e Modbus, consente una profonda integrazione nelle architetture di automazione senza l'uso di apparecchiature di rete aggiuntive.
Caratteristiche:

Gamma Prodotto	Altivar Machine ATV320
Tipo Prodotto	Variatore di velocità
Prodotto Per Applicazioni Specifiche	Macchine complesse
Variante	Versione standard
Formato del variatore	Book
Installazione	Installazione in quadro
Protocollo di comunicazione delle porte	Modbus seriale CANopen
scheda opzionale	Modulo comunicazione, CANopen Modulo comunicazione, EtherCAT Modulo comunicazione, Profibus DP V1 Modulo comunicazione, PROFINET Modulo comunicazione, Ethernet Powerlink Modulo comunicazione, Ethernet/IP Modulo comunicazione, DeviceNet
Tensione alimentazione nominale [Us]	200...240 V - 15...10 %
corrente di uscita nominale	3,3 A
potenza motore in kW	0,37 kW per impiego pesante
potenza motore in hp	0,5 hp
Filtro EMC	Classe C2 filtro EMC integrato
grado di protezione IP	IP20

Caratteristiche tecniche
numero ingressi digitali	7
tipo di ingresso digitale	STO safe torque off, 24 V CC, impedenza: 1,5 kOhm DI1...DI6 ingressi logici, 24 V CC (30 V) DI5 programmabile come ingresso ad impulsi: 0…30 kHz, 24 V CC (30 V)
Logica ingresso digitale	Logica positiva (sorgente) Logica negativa (corrente)
Numero uscite digitali	3
tipo di uscita digitale	Collettore aperto DQ+ 0…1 kHz 30 V CC 100 mA Collettore aperto DQ- 0…1 kHz 30 V CC 100 mA
Numero ingressi analogici	3
tipo di ingresso analogico	Tensione AI1: 0...10 V CC, impedenza: 30 kOhm, risoluzione 10 bit Tensione differenziale bipolare AI2: +/- 10 V CC, impedenza: 30 kOhm, risoluzione 10 bit Corrente AI3: 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA o altri modelli per configurazione), impedenza: 250 Ohm, risoluzione 10 bit
numero uscite analogiche	1
tipo uscita analogica	Corrente configurabile con software AQ1: 0...20 mA impedenza 800 Ohm, risoluzione 10 bit Tensione configurabile con software AQ1: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit
tipo uscita relè	AQ1 R1A 1 NO durata elettrica 100000 cicli AQ1 R1B 1 NC durata elettrica 100000 cicli AQ1 R1C AQ1 R2A 1 NO durata elettrica 100000 cicli AQ1 R2C
massima corrente di commutazione	: 3 A a 250 V CA su resistivo carico, cos phi = 1 R1A, R1B, R1C uscita relé : 3 A a 30 V CC su resistivo carico, cos phi = 1 R1A, R1B, R1C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1A, R1B, R1C, R2A, R2C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1A, R1B, R1C, R2A, R2C uscita relé : 5 A a 250 V CA su resistivo carico, cos phi = 1 R2A, R2C uscita relé : 5 A a 30 V CC su resistivo carico, cos phi = 1 R2A, R2C uscita relé
corrente minima di commutazione	: 5 mA a 24 V CC R1A, R1B, R1C, R2A, R2C uscita relé
metodo di accesso	Schiavo CANopen
4 quadrant operation possible	TRUE
profilo di controllo motore asincrono	Rapporto tensione/frequenza, 5 punti Controllo vettoriale senza sensore, standard Rapporto tensione/frequenza - Risparmio energetico, quadratico U/f Controllo vettoriale senza sensore - Risparmio energetico Rapporto tensione/frequenza, 2 punti
profilo di controllo motore sincrono	Controllo vettoriale senza sensore
massima frequenza di uscita	0,599 kHz
rampe accelerazione/decelerazione	Lineare U S CUS Commutazione rampa Adattamento della rampa di accelerazione/decelerazione Arresto automatico in accelerazione/decelerazione con iniezione di corrente continua
compensazione slittamento motore	Qualsiasi carico automatico Regolabile 0...300% Non disponibile nel rapporto tensione/frequenza (2 o 5 punti)
frequenza di commutazione	2...16 kHz regolabile 4...16 kHz con fattore di declassamento
frequenza di commutazione nominale	4 kHz
frenatura di arresto	Con iniezione CC
Brake chopper integrated	TRUE
corrente di linea	6,0 A a 200 V (impiego pesante) 5,0 A a 240 V (impiego pesante)
Corrente di Ingresso massima per fase	3,4 A
Massima tensione di uscita	240 V
potenza apparente	1,2 kVA a 240 V (impiego pesante)
Frequenza Di Rete	50...60 Hz
Relative symmetric network frequency tolerance	5 %
Isc linea presunta	1 kA
Base load current at high overload	3,3 A
potenza dissipata in W	31 W ventola: a 200 V, frequenza di commutazione 4 kHz
Con funzione di sicurezza Safely Limited Speed (SLS)	TRUE
Con funzione di sicurezza Gestione sicura del freno (SBC/SBT)	FALSE
Con funzione di sicurezza Safe Operating Stop (SOS)	FALSE
Con funzione di sicurezza Posizione sicura (SP)	FALSE
Con funzione di sicurezza Logica programmabile sicura	FALSE
Con funzione di sicurezza Safe Speed Monitor (SSM)	FALSE
Con funzione di sicurezza Safe Stop 1 (SS1)	TRUE
Con sft fct Safe Stop 2 (SS2)	FALSE
Con funzione di sicurezza Safe Torque Off (STO)	TRUE
Con funzione di sicurezza Safely Limited Position (SLP)	FALSE
Con funzione di sicurezza Safe Direction (SDI)	FALSE
Tipo di protezione	Interruzione fase di ingresso: comando Sovracorrente tra fasi in uscita e terra : comando Protezione da surriscaldamento: comando Cortocircuito tra le fasi del motore: comando Protezione termica: comando
larghezza	45,0 mm
altezza	325,0 mm
profondità	245,0 mm
peso prodotto	2,4 kg
sovracoppia transitoria	170…200 % di coppia motore nominale

Ambiente
Posizione operativa	Verticale +/- 10 gradi
Certificazioni Prodotto	CE ATEX NOM GOST EAC RCM KC
Marcatura	CE ATEX UL CSA KC RCM
Norme Di Riferimento	IEC 61800-5-1
Compatibilità elettromagnetica	Test di immunità alle scariche elettrostatiche livello 3 conforming to IEC 61000-4-2 Test immunità ai campi elettromagnetici irradiati a radiofrequenza livello 3 conforming to IEC 61000-4-3 Prova di immunità ai transitori veloci / burst livello 4 conforming to IEC 61000-4-4 Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforming to IEC 61000-4-5 Test immunità radiofrequenza condotta livello 3 conforming to IEC 61000-4-6 Test di immunità alle cadute e interruzioni di tensione conforming to MS/TP
Environmental class (during operation)	Classe 3C3 secondo IEC 60721-3-3 Classe 3S2 secondo IEC 60721-3-3
Accelerazione massima sotto impatto d'urto (durante il funzionamento)	150 m/s² per 11 ms
Massima accelerazione sotto stress vibrazionale (durante il funzionamento)	10 m/s² a 13...200 Hz
Deformazione massima sotto carico vibrante (durante il funzionamento)	1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)	Class 3K5 according to EN 60721-3
volume aria raffreddamento	9,4 m3/h
Categoria di sovratensione	III
circuito di regolazione	Regolatore PID regolabile
accuratezza velocità	+/-10% della velocità nominale 0,2 Tn a Tn
Grado di inquinamento	2
Temperatura di trasporto dell'aria ambiente	-25…70 °C
temperatura ambiente di funzionamento	-10…50 °C senza declassamento 50…60 °C con fattore di declassamento

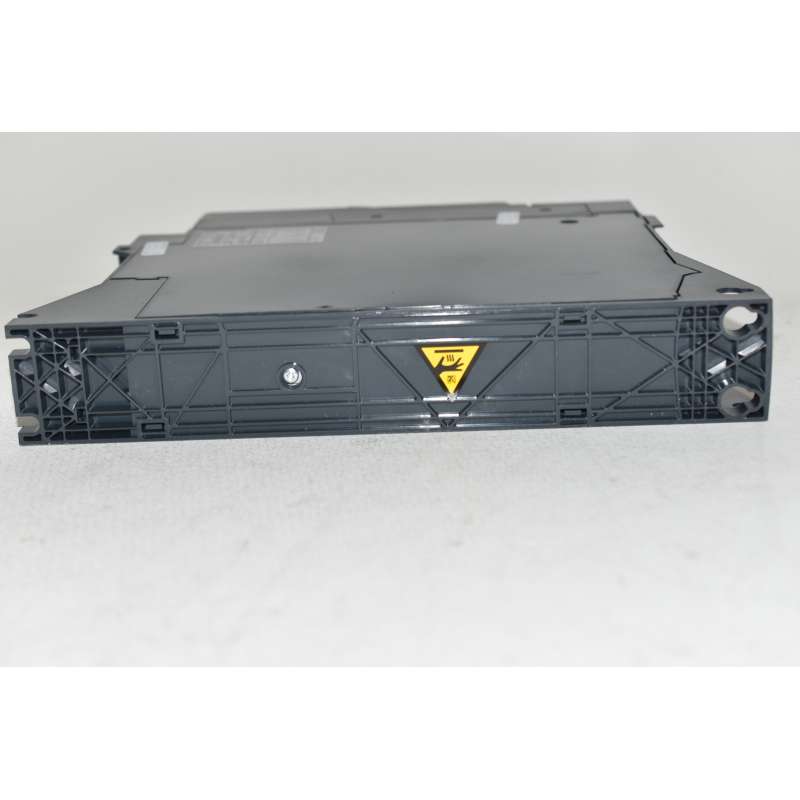

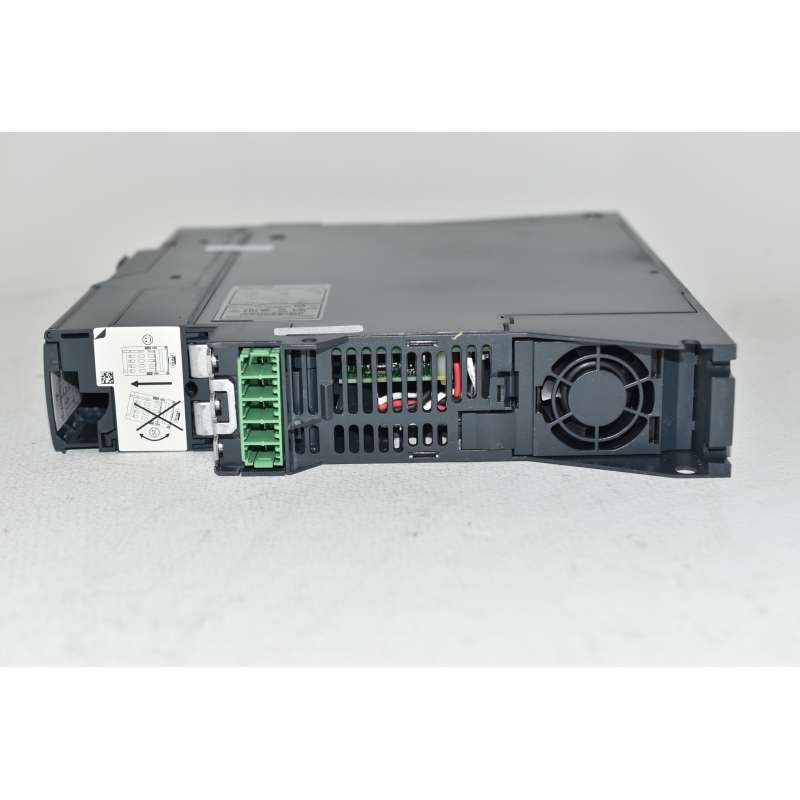

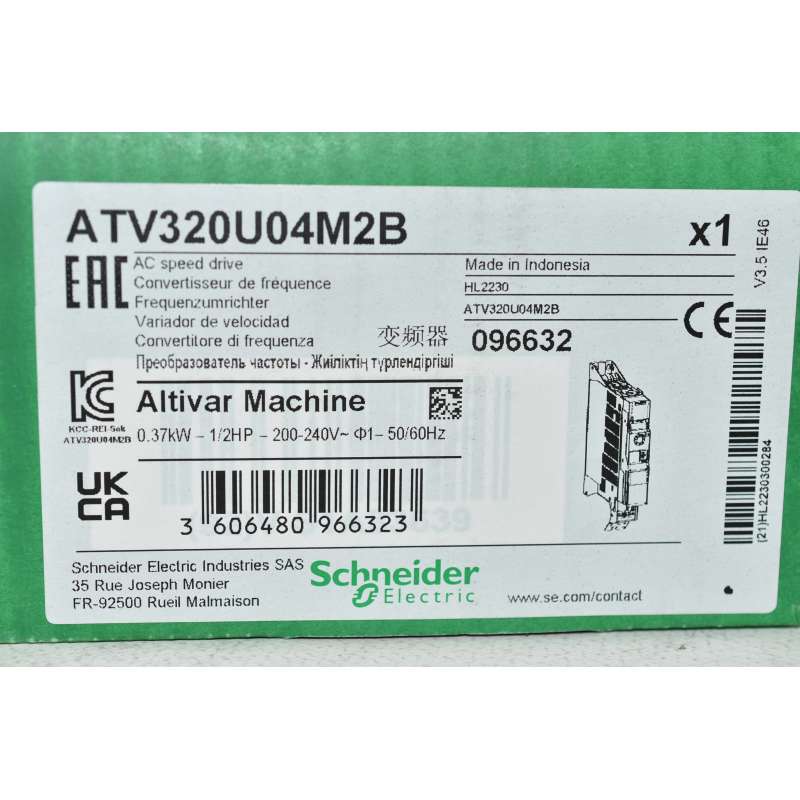

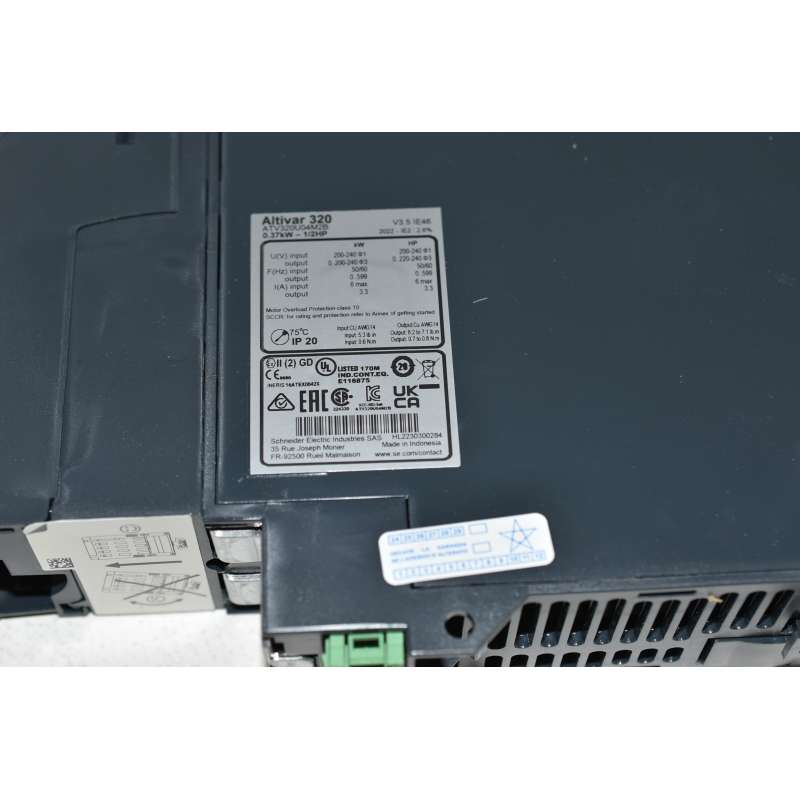

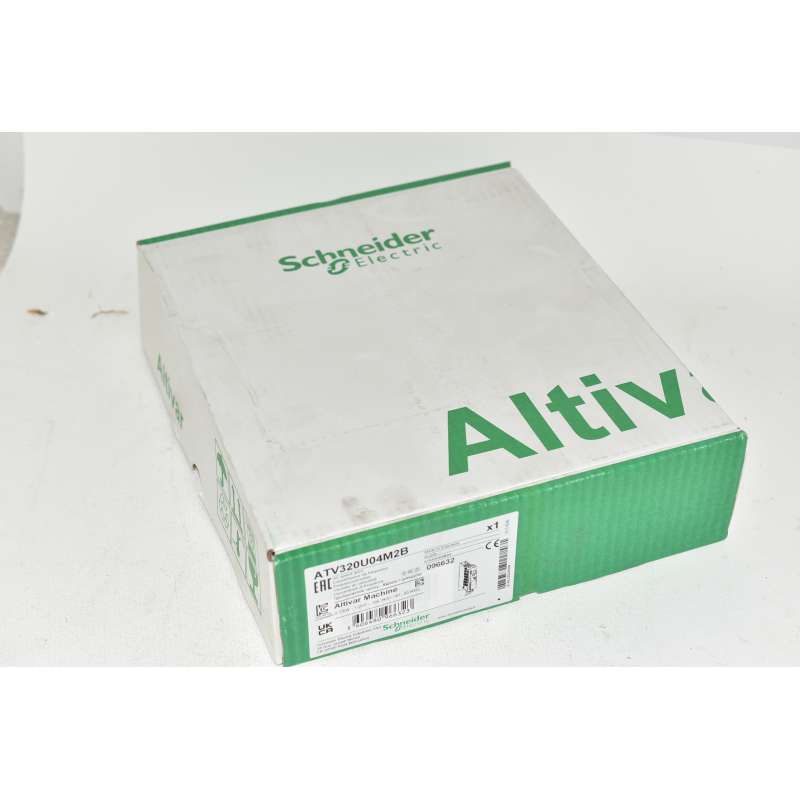

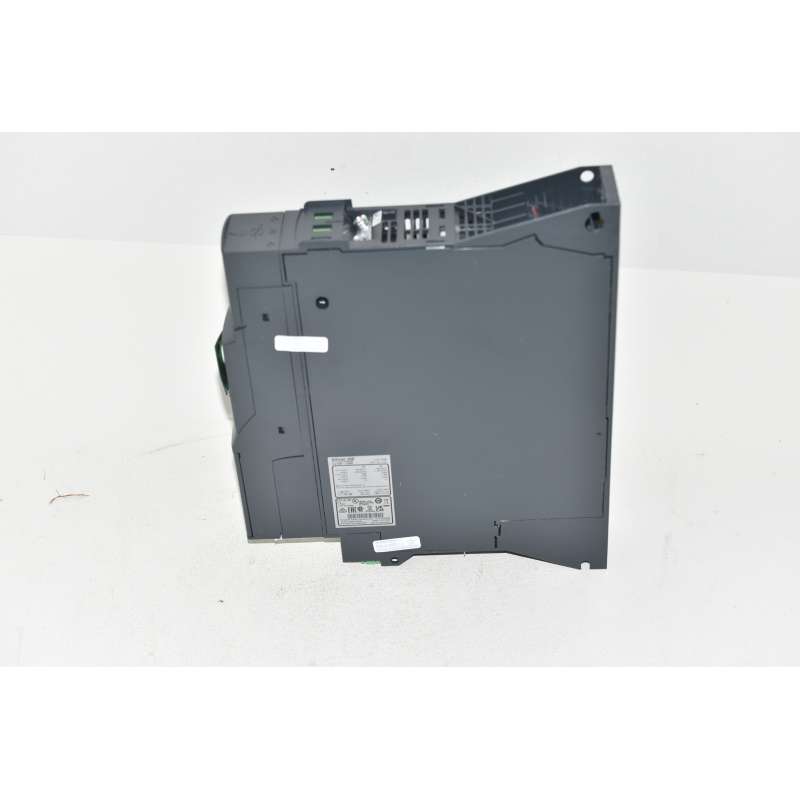

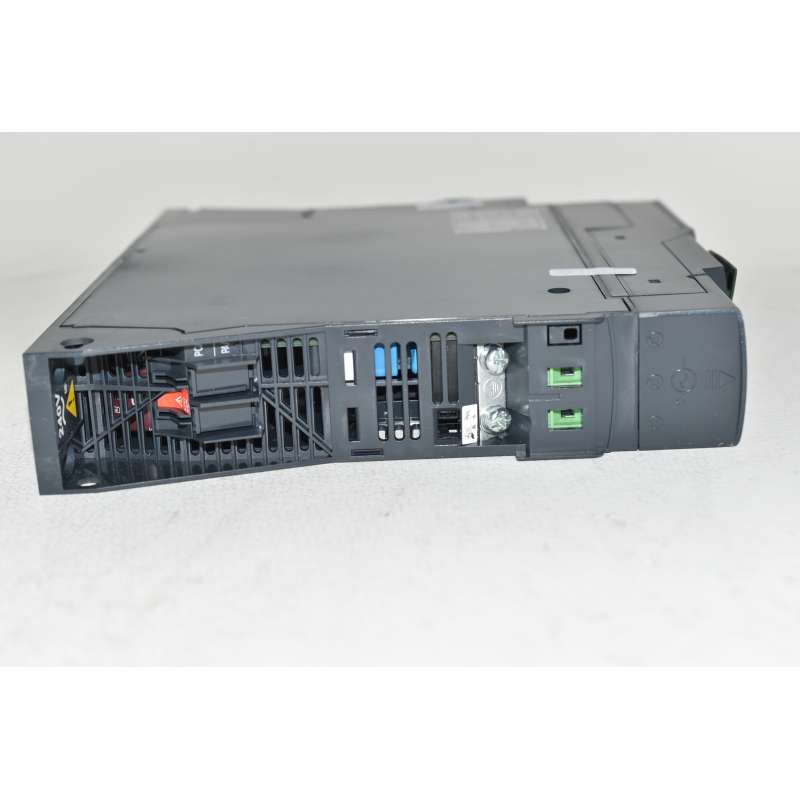

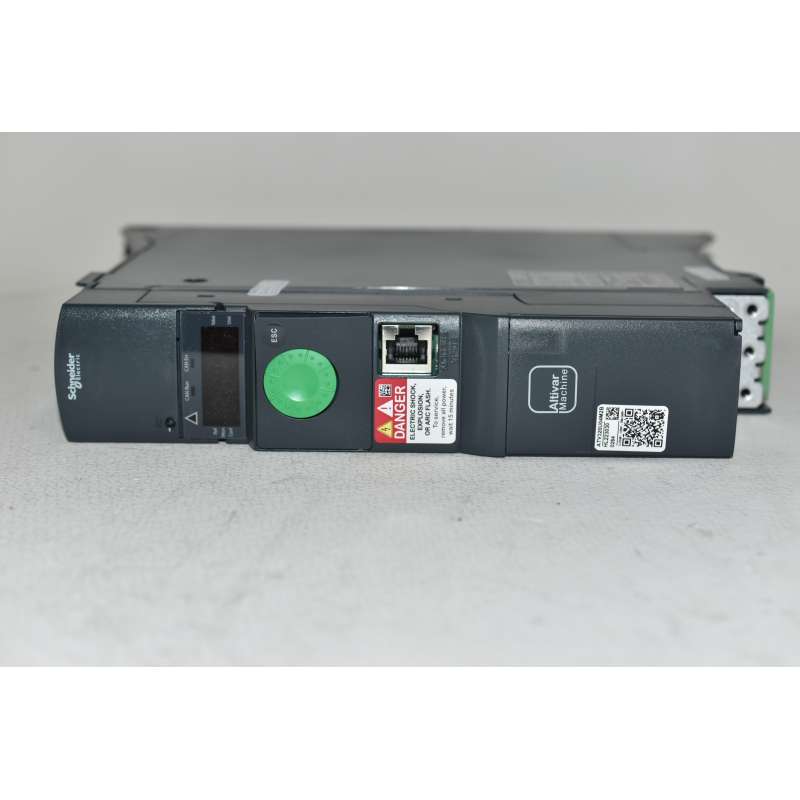

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
