ATS22D75Q Schneider Electric Avviatore Statico 230-400 V 75 Amp 230V(18,5Kw)400-440V (37Kw)

Riferimento: 6008/CE1/DX/Q6

Condizione: Nuovo (Altro)

500,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Avviatore
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

ATS22D75Q Schneider Electric Avviatore Statico 230-400 V 75 Amp 230V(18,5Kw)400-440V (37Kw)

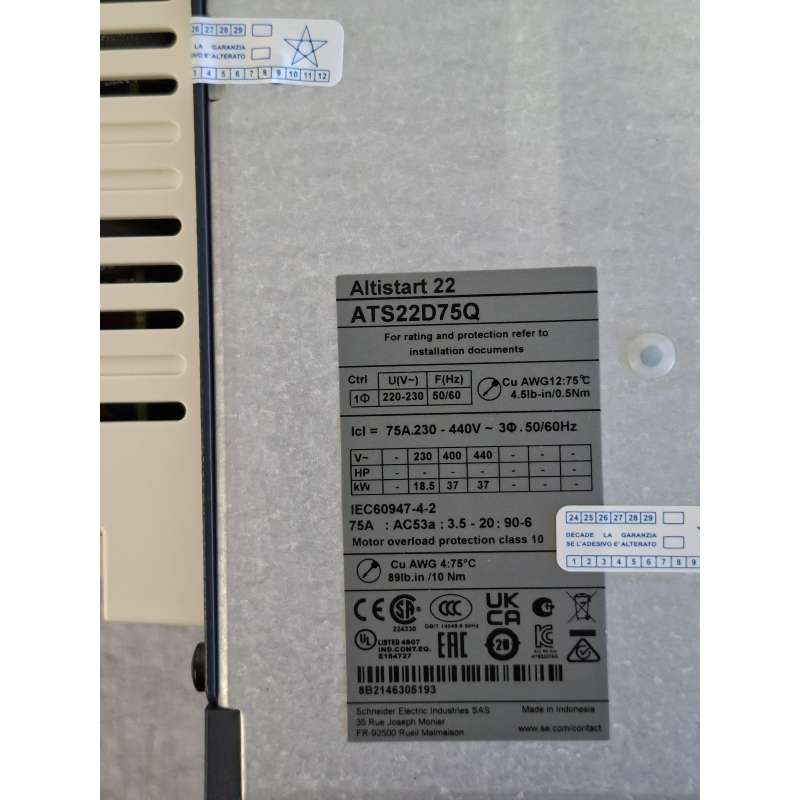

Seriale: 8B2146305193

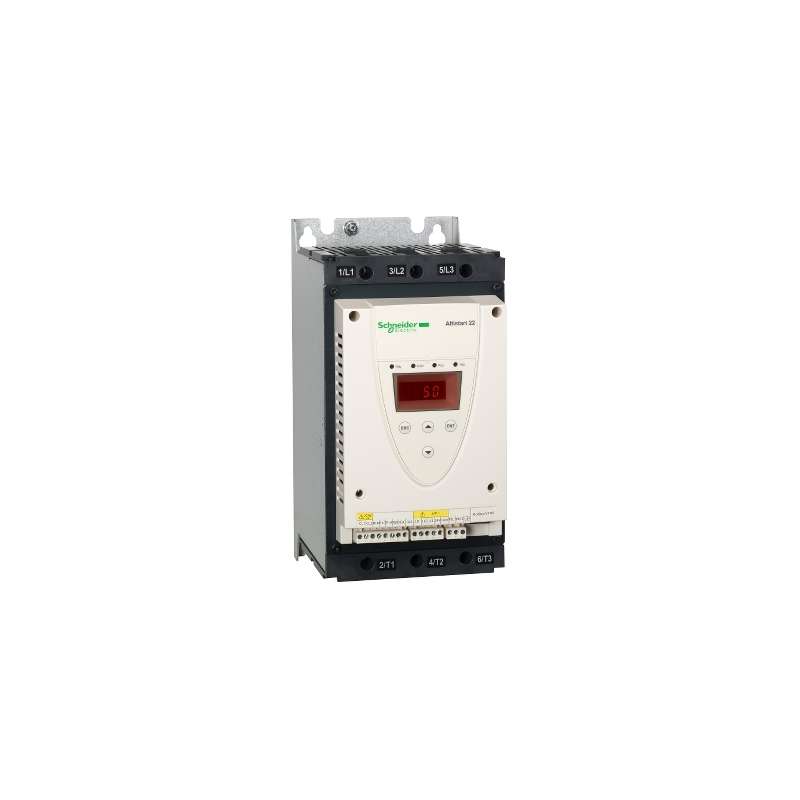

L'avviatore Altistart 22 di Schneider Electric è in grado di alimentare motori asincroni a 3 fasi nella connessione di rete con una corrente nominale di 75 ampere, una potenza nominale da 230,440 a 37 kilowatt e una tensione nominale da 400 a 440 Vca. L'avviatore-rallentatore Altistart 22 consente l'avvio e l'arresto di macchine semplici e complesse come pompe centrifughe e a pistone, ventilatori, compressori a vite e apparecchiature per la movimentazione dei materiali. Dispone di un ingresso per sonda termica PTC per rilevare il surriscaldamento del motore e di numerose altre funzioni di monitoraggio del motore. Offre inoltre un bypass integrato ed è compatibile con il software SoMove, che consente il salvataggio e il trasferimento delle impostazioni di configurazione.
Caratteristiche:

Gamma prodotto	Altistart 22
Tipo prodotto	Avviatore dolce o soft starter
Applicazione prodotto	Motori asincroni
Prodotto per applicazioni specifiche	Pumps and fans
nome componente	ATS22
Numero di fasi della rete	3 fasi
Tensione alimentazione nominale [Us]	230...440 V - 15...10 %
potenza motore in kW	37 kW 400 V 37 kW 440 V 18,5 kW 230 V
corrente preregolata in fabbrica	69 A
potenza dissipata in W	63 W per applicazioni standard
Categoria di utilizzazione	AC-53A
tipo di avviamento	Avvio con controllo della coppia (limitazione della corrente a 3,5 In)
potenza nominale avviatore IcL	75 A per connessione sulla linea di alimentazione motore per applicazioni standard
Grado di protezione IP	IP20

Caratteristiche tecniche
Stile assemblaggio	Con dissipatore di calore
Funzione disponibile	Bypass interno
Limiti tensione alimentazione	195…484 V
Frequenza di alimentazione	50...60 Hz - 10...10 %
Frequenza di rete	45...66 Hz
Collegamento dispositivo	Sulla linea di alimentazione motore Ai morsetti delta motore
tensione di comando [Uc]	230 V - 15...10 % 50/60 Hz
consumo circuito di controllo	20 W
Numero uscite digitali	2
tipo di uscita digitale	Uscite relè R1 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O Uscite relè R2 230 V running, alarm, trip, stopped, not stopped, starting, ready C/O
corrente minima di commutazione	100 mA a 12 V CC (uscite relè)
massima corrente di commutazione	5 A 250 V CA resistivo 1 uscita relè 5 A 30 V CC resistivo 1 uscita relè 2 A 250 V CA induttivo 0,4 20 ms uscita relè 2 A 30 V CC induttivo 7 ms uscita relè
Numero ingressi digitali	3
tipo di ingresso digitale	(LI1, LI2, LI3) logica, 5 mA 4.3 kOhm
tensione ingresso digitale	24 V <= 30 V
logica ingresso digitale	Logico positivo LI1, LI2, LI3 allo Stato 0: < 5 V e <= 2 mA allo Stato 1: > 11 V, >= 5 mA
corrente in uscita	0,4...1 Icl regolabile
ingresso sonda PTC	750 Ohm
Protocollo di comunicazione delle porte	Modbus
Tipo di connettore	1 RJ45
collegamento dati di comunicazione	Seriale
Interfaccia	RS485 multidrop
Velocità di trasmissione	4800, 9600 o 19200 bps
Dispositivo installato	31
Tipo di protezione	Mancanza fase: linea Protezione termica: motore Protezione termica: motorino di avviamento
Marcatura	CE
Tipo di raffreddamento	Convezione forzata
Posizione operativa	Verticale +/- 10 gradi
Altezza	295 mm
Larghezza	145 mm
Profondità	207 mm
Peso netto	12 kg
Motor power range AC-3	15…25 kW a 200…240 V 3 fasi 30…50 kW a 380…440 V 3 fasi
tipo avviamento motore	Avviamento graduale

Ambiente
Compatibilità elettromagnetica	Emissioni condotte e irradiate livello A conforme a IEC 60947-4-2 Onde oscillanti smorzate livello 3 conforme a IEC 61000-4-12 Scarica elettrostatica livello 3 conforme a IEC 61000-4-2 Immunità ai transienti elettrici livello 4 conforme a IEC 61000-4-4 Immunità alle interferenze radioelettr. irradiate livello 3 conforme a IEC 61000-4-3 Impulso tensione/corrente livello 3 conforme a IEC 61000-4-5
Norme di riferimento	IEC 60947-4-2
Certificazioni prodotto	CSA UL GOST CCC C-Tick
Resistenza alle vibrazioni	1 gn (F= 13…200 Hz) conforme a IEC 60068-2-6 1,5 mm (F= 2…13 Hz) conforme a IEC 60068-2-6
Resistenza agli shock	15 gn per 11 ms conforme a IEC 60068-2-27
livello di rumore	45 dB
Grado di inquinamento	Livello 2 conforme a IEC 60664-1
umidità relativa	0…95 % senza condensa o caduta verticale di gocce d'acqua conforme a IEC 60068-2-3
Temperatura ambiente di funzionamento	-10…40 °C (senza declassamento) 40…60 °C (con declassamento corrente del 2,2 % per °C)
Temperatura di stoccaggio	-25…70 °C
Altitudine di funzionamento	<= 1000 m senza declassamento > 1000...< 2000 m con declassamento corrente del 2,2 % ogni 100 m aggiuntivi

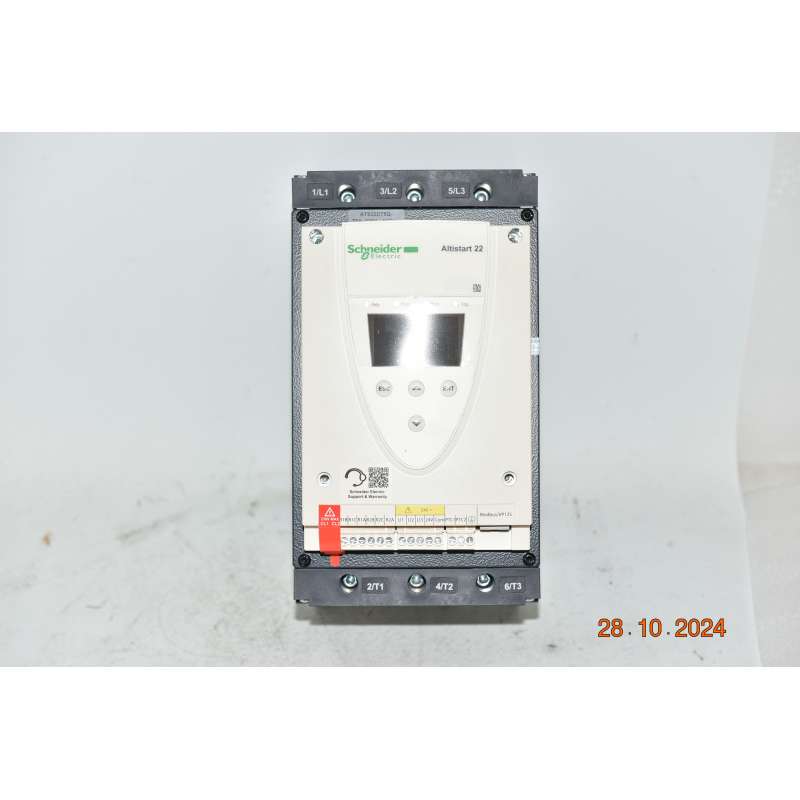

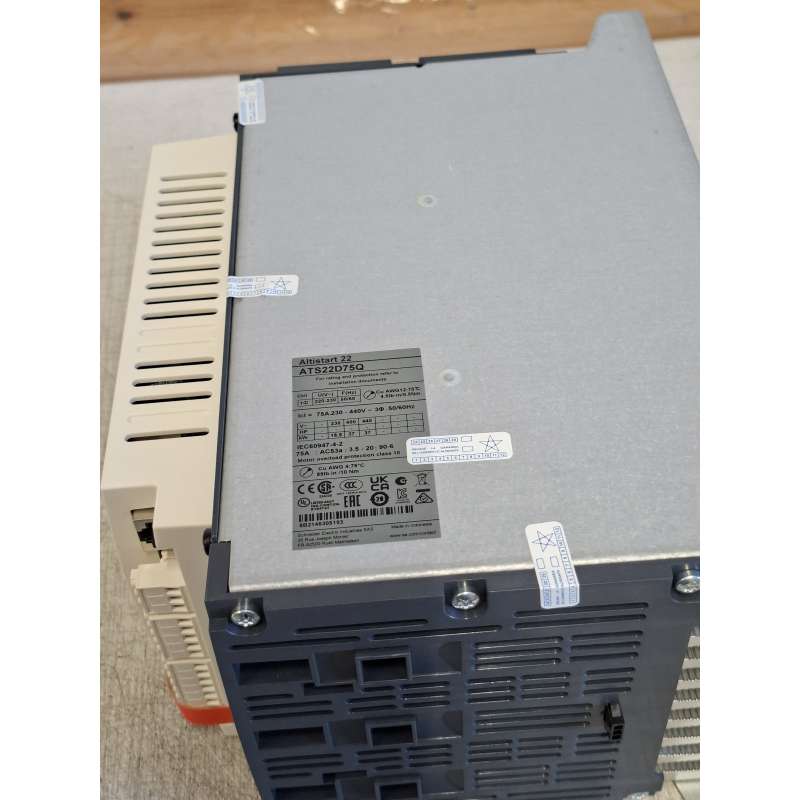

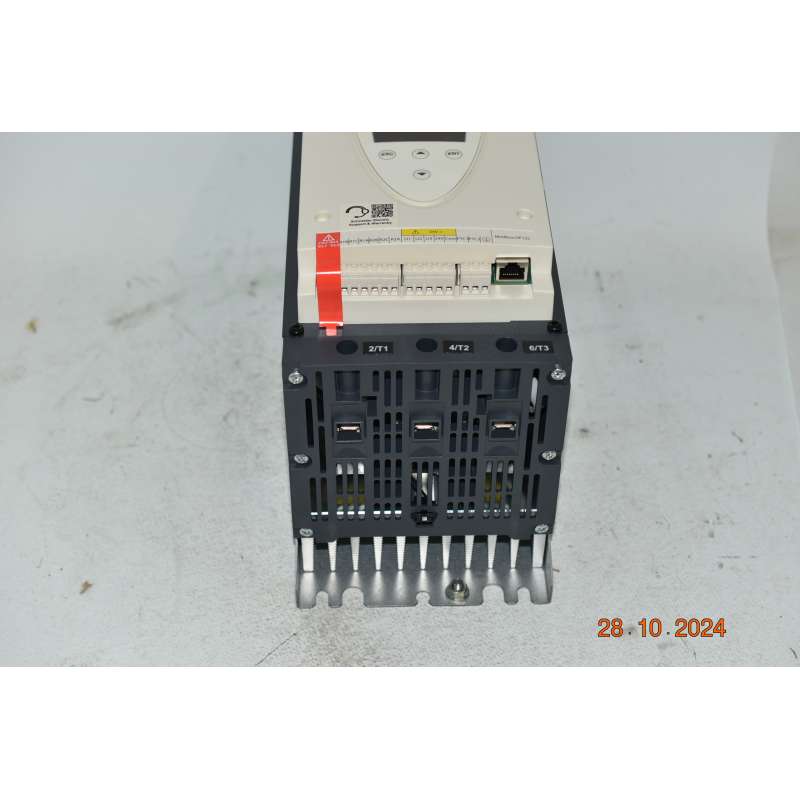

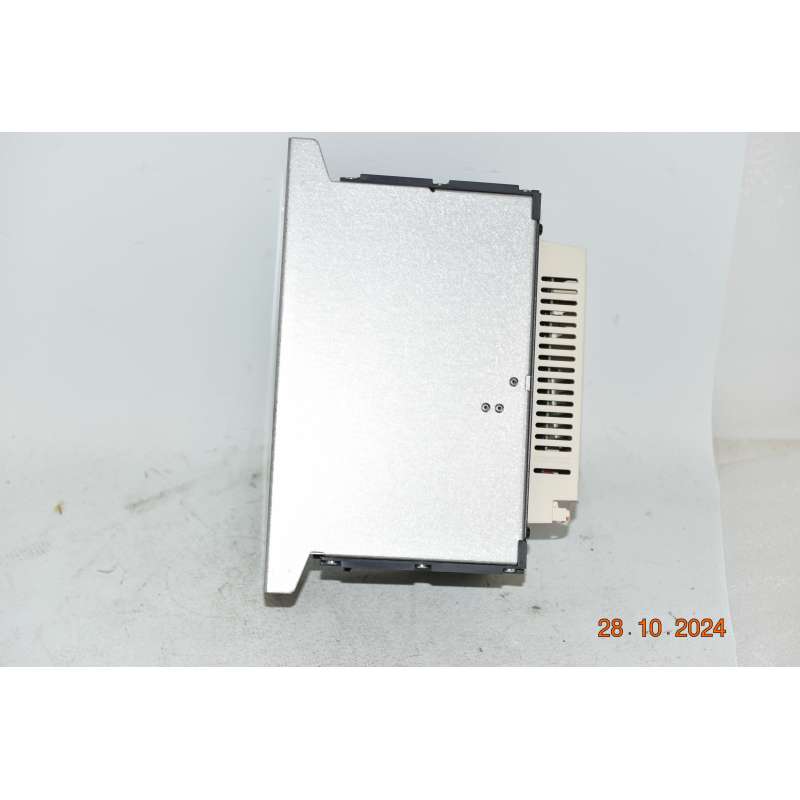

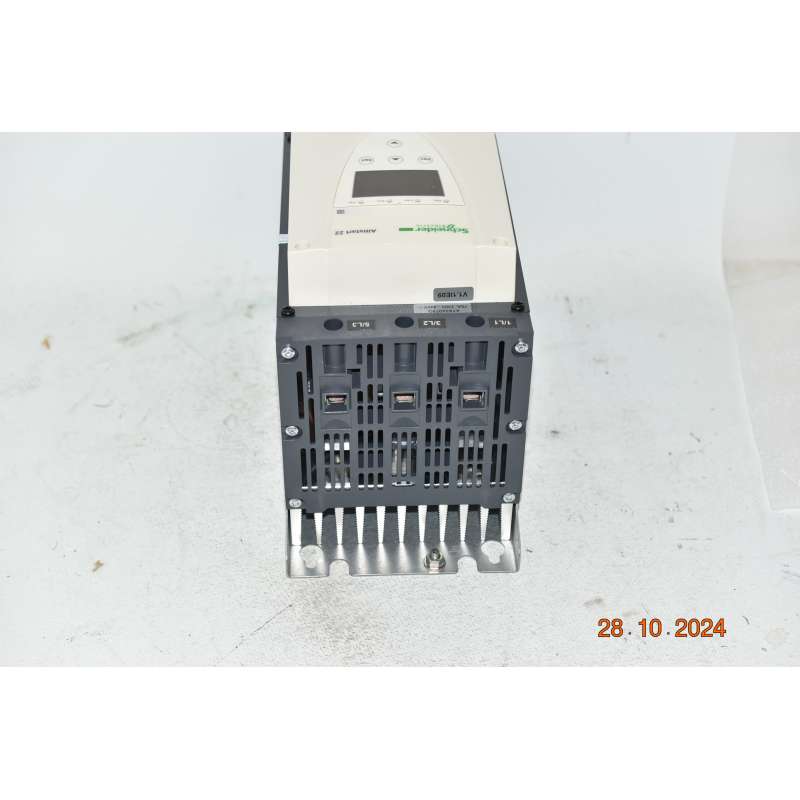

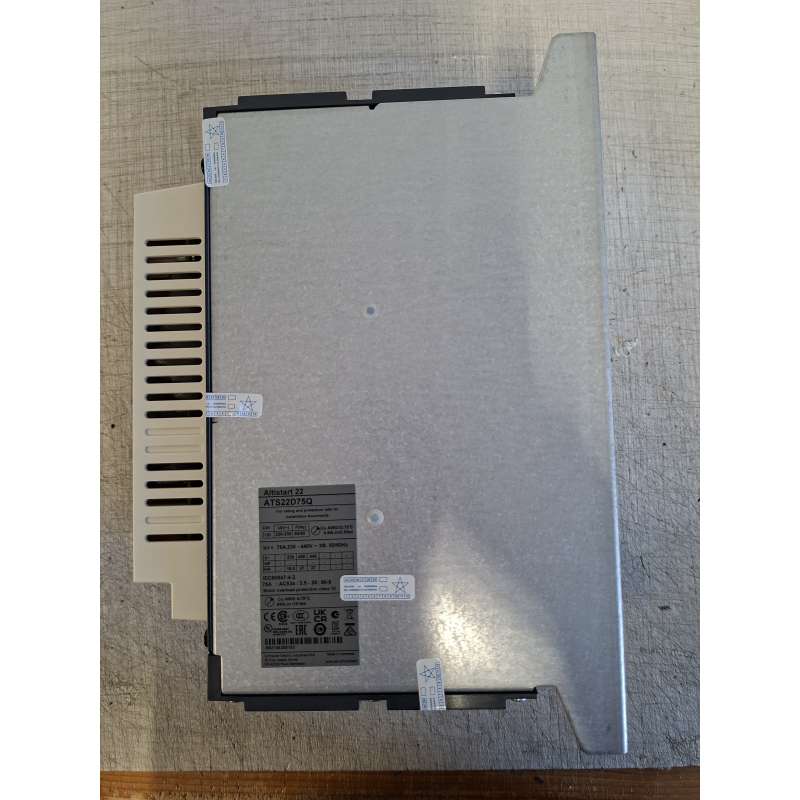

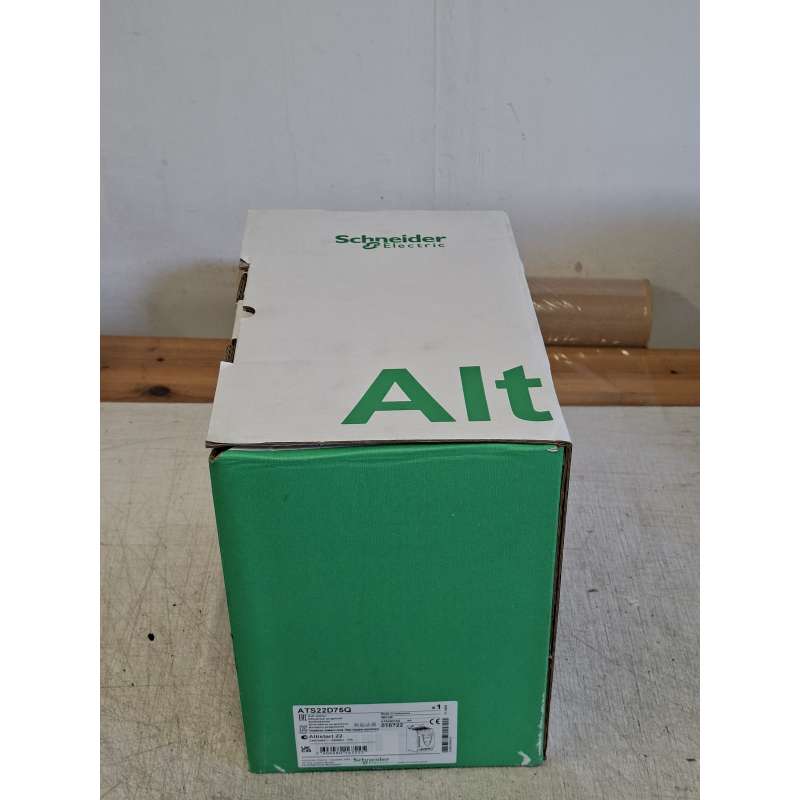

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA
