ATV320U15M2W Schneider Electric Variatore di Velocita 1,5Kw 2HP 200..240V Monofase

Riferimento: 6051/BC4SX/q0

Condizione: Nuovo (Altro)

220,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

ATV320U15M2W Schneider Electric Variatore di Velocita 1,5Kw 2HP 200..240V Monofase
Seriale21HL2212513003

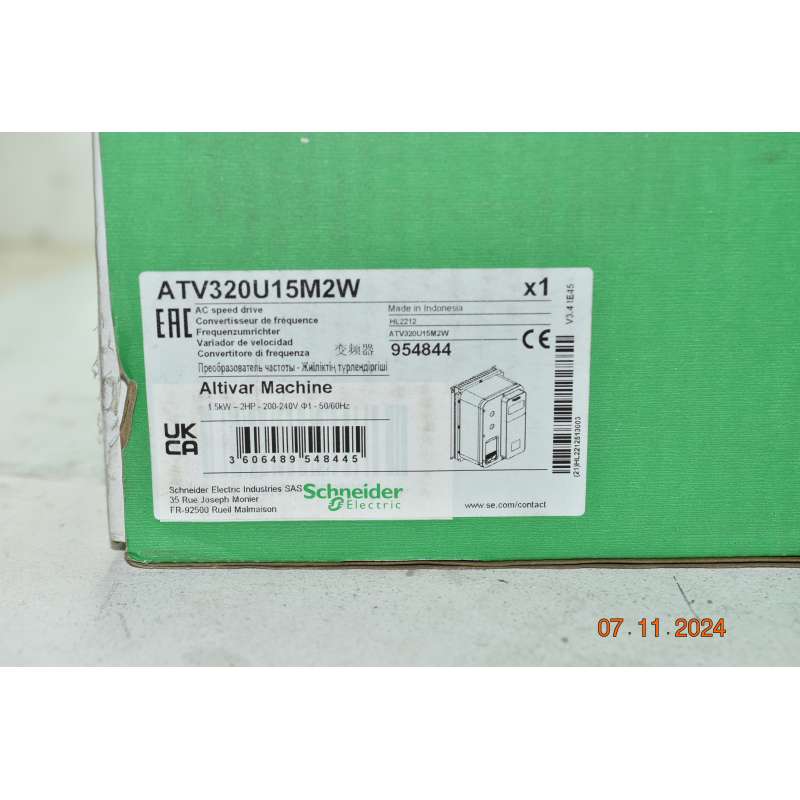

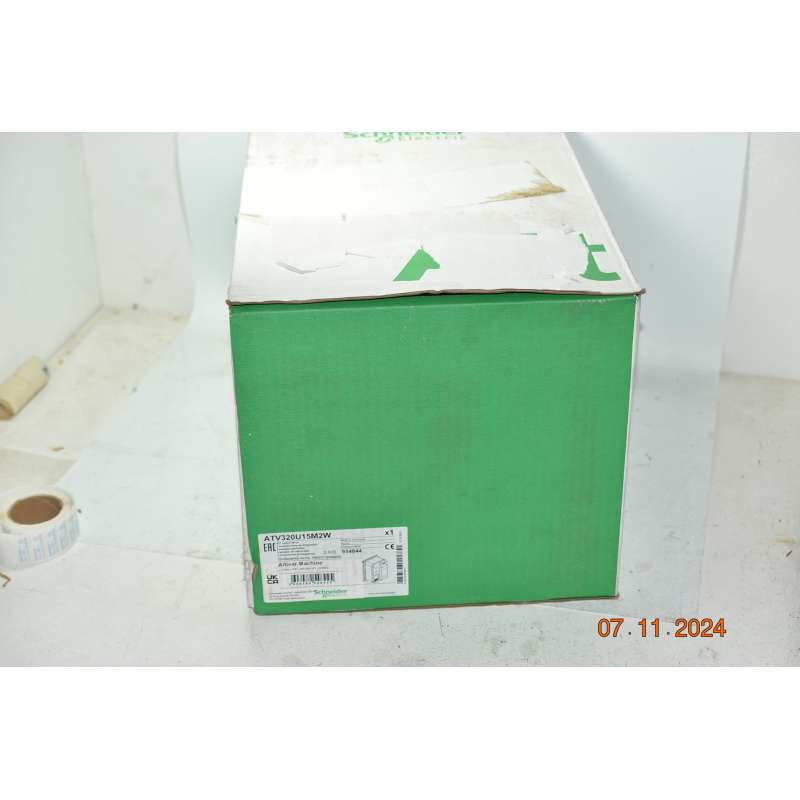

SCATOLA LEGGERMENTE ROVINATA (VEDI FOTO)

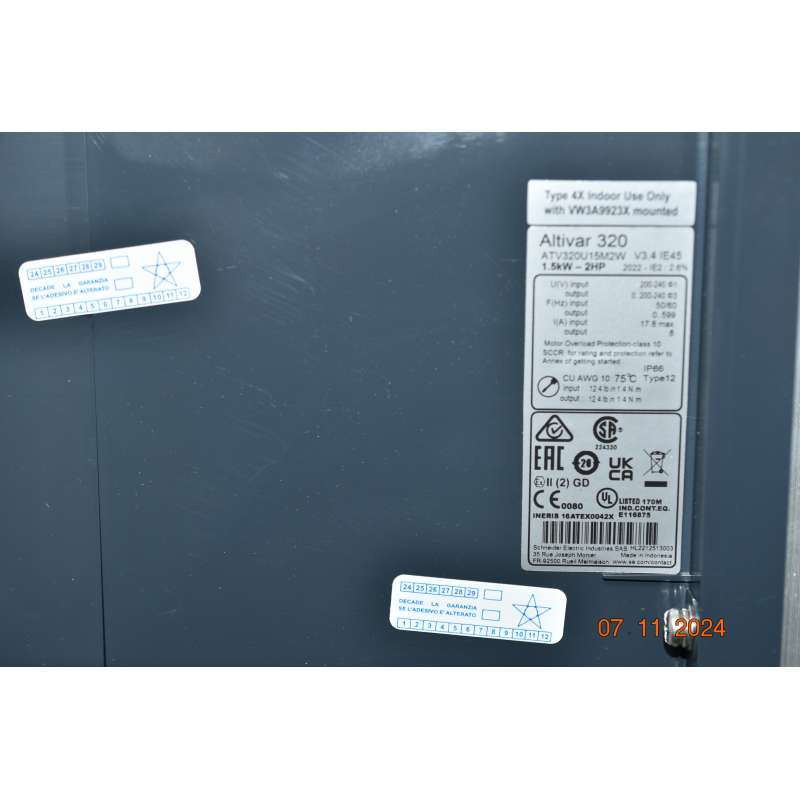

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

La gamma Altivar Machine ATV320 propone variatori di velocità progettati per i produttori di macchinari e apparecchiature (OEM). Il variatore ATV320 è in grado di alimentare motori sincroni e asincroni monofase. Funziona con una potenza nominale fino a 1,5 kW e una tensione nominale da 200V a 240 V. La serie Altivar con grado di protezione IP elevato offre variatori lavabili per ambienti difficili, per gli utenti che vogliono pulire polveri e inquinamento chimico dalla custodia esterna delle unità. Il variatore è fornito senza ventola, con filtro EMC C2 integrato e fornisce protezione IP66. Integra di serie i protocolli di comunicazione Modbus e CANopen con accesso tramite connettore RJ45 sulla parte anteriore dell'unità. Peso: 7,4 kg. Il software del variatore include 5 funzioni di sicurezza che aiutano le macchine a soddisfare i requisiti di sicurezza. Queste funzioni di sicurezza sono configurate utilizzando il software SoMove. Il variatore Altivar Machine ATV320 è progettato per nastri trasportatori, incartonatrici, gru a ponte, lavorazione del legno, lavorazione dei metalli, ventilatori, industria alimentare e delle bevande. È conforme alle norme IEC, UL, TUV, KC e ad altre norme internazionali. La compatibilità del software EcoStruxure Machine consente lo sviluppo, la configurazione e la messa in servizio dell'intera macchina in un unico software, tra cui logica, controllo del movimento, HMI e le relative funzioni di automazione di rete. Viene venduto in 2 confezioni. Il variatore ATV320 può essere installato da solo o fianco a fianco in una configurazione multi-drive. La serie Altivar Machine ATV320 si concentra sulla facilità di integrazione per requisiti di macchina semplici e avanzati con collaudate funzioni di controllo del motore e connettività. I variatori ATV320 sono progettati specificatamente per la movimentazione dei materiali, il confezionamento, il settore tessile, il sollevamento, gli attuatori meccanici e la lavorazione dei materiali.
Caratteristiche:

Gamma prodotto	Altivar Machine ATV320
Tipo prodotto	Variatore di velocità
Prodotto per applicazioni specifiche	Macchine complesse
Variante	Versione standard
Formato del variatore	Enclosed
Installazione	Montaggio a parete
Protocollo di comunicazione delle porte	Modbus seriale CANopen
scheda opzionale	Modulo comunicazione, CANopen Modulo comunicazione, EtherCAT Modulo comunicazione, Profibus DP V1 Modulo comunicazione, PROFINET Modulo comunicazione, Ethernet Powerlink Modulo comunicazione, Ethernet/IP Modulo comunicazione, DeviceNet
Tensione alimentazione nominale [Us]	200...240 V - 15...10 %
corrente di uscita nominale	8,0 A
potenza motore in kW	1,5 kW per impiego pesante
Filtro EMC	Classe C2 filtro EMC integrato
grado di protezione IP	IP66

Caratteristiche tecniche
numero ingressi digitali	7
tipo di ingresso digitale	STO safe torque off, 24 V CC, impedenza: 1,5 kOhm DI1...DI6 ingressi logici, 24 V CC (30 V) DI5 programmabile come ingresso ad impulsi: 0…30 kHz, 24 V CC (30 V)
Logica ingresso digitale	Logica positiva (sorgente) Logica negativa (corrente)
Numero uscite digitali	3
tipo di uscita digitale	Collettore aperto DQ+ 0…1 kHz 30 V CC 100 mA Collettore aperto DQ- 0…1 kHz 30 V CC 100 mA
Numero ingressi analogici	3
tipo di ingresso analogico	Tensione AI1: 0...10 V CC, impedenza: 30 kOhm, risoluzione 10 bit Tensione differenziale bipolare AI2: +/- 10 V CC, impedenza: 30 kOhm, risoluzione 10 bit Corrente AI3: 0...20 mA (o 4-20 mA, x-20 mA, 20-x mA o altri modelli per configurazione), impedenza: 250 Ohm, risoluzione 10 bit
numero uscite analogiche	1
tipo uscita analogica	Corrente configurabile con software AQ1: 0...20 mA impedenza 800 Ohm, risoluzione 10 bit Tensione configurabile con software AQ1: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit
tipo uscita relè	Logica relè configurabile R1A 1 NO durata elettrica 100000 cicli Logica relè configurabile R1B 1 NC durata elettrica 100000 cicli Logica relè configurabile R1C Logica relè configurabile R2A 1 NO durata elettrica 100000 cicli Logica relè configurabile R2C
massima corrente di commutazione	: 3 A a 250 V CA su resistivo carico, cos phi = 1 R1A, R1B, R1C uscita relé : 3 A a 30 V CC su resistivo carico, cos phi = 1 R1A, R1B, R1C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1A, R1B, R1C, R2A, R2C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1A, R1B, R1C, R2A, R2C uscita relé : 5 A a 250 V CA su resistivo carico, cos phi = 1 R2A, R2C uscita relé : 5 A a 30 V CC su resistivo carico, cos phi = 1 R2A, R2C uscita relé
corrente minima di commutazione	: 5 mA a 24 V CC R1A, R1B, R1C, R2A, R2C uscita relé
metodo di accesso	Schiavo CANopen
4 quadrant operation possible	TRUE
profilo di controllo motore asincrono	Rapporto tensione/frequenza, 5 punti Controllo vettoriale senza sensore, standard Rapporto tensione/frequenza - Risparmio energetico, quadratico U/f Controllo vettoriale senza sensore - Risparmio energetico Rapporto tensione/frequenza, 2 punti
profilo di controllo motore sincrono	Controllo vettroiale senza sensore
sovracoppia transitoria	170…200 % di coppia motore nominale
massima frequenza di uscita	0,599 kHz
rampe accelerazione/decelerazione	Lineare U S CUS Commutazione rampa Acceleration/deceleration ramp adaptation Acceleration/deceleration automatic stop with DC injection
compensazione slittamento motore	Qualsiasi carico automatico Regolabile 0...300% Non disponibile nel rapporto tensione/frequenza (2 o 5 punti)
frequenza di commutazione	2...16 kHz regolabile 4...16 kHz con fattore di declassamento
frequenza di commutazione nominale	4 kHz
frenatura di arresto	Con iniezione CC
Brake chopper integrated	TRUE
corrente di linea	17,8 A a 200 V (impiego pesante) 14,9 A a 240 V (impiego pesante)
Corrente di Ingresso massima per fase	17,8 A
Massima tensione di uscita	240 V
potenza apparente	3,6 kVA a 240 V (impiego pesante)
Frequenza di rete	50...60 Hz
Relative symmetric network frequency tolerance	5 %
Isc linea presunta	1 kA
Base load current at high overload	6,9 A
potenza dissipata in W	76,0 W autoraffreddato: a 200 V, frequenza di commutazione 4 kHz
Con funzione di sicurezza Safely Limited Speed (SLS)	TRUE
Con funzione di sicurezza Gestione sicura del freno (SBC/SBT)	FALSE
Con funzione di sicurezza Safe Operating Stop (SOS)	FALSE
Con funzione di sicurezza Posizione sicura (SP)	FALSE
Con funzione di sicurezza Logica programmabile sicura	FALSE
Con funzione di sicurezza Safe Speed Monitor (SSM)	FALSE
Con funzione di sicurezza Safe Stop 1 (SS1)	TRUE
Con sft fct Safe Stop 2 (SS2)	FALSE
Con funzione di sicurezza Safe Torque Off (STO)	TRUE
Con funzione di sicurezza Safely Limited Position (SLP)	FALSE
Con funzione di sicurezza Safe Direction (SDI)	FALSE
Tipo di protezione	Interruzione fase di ingresso: comando Sovracorrente tra fasi in uscita e terra : comando Protezione da surriscaldamento: comando Cortocircuito tra le fasi del motore: comando Protezione termica: comando
Larghezza	250 mm
Altezza	340 mm
Profondità	235,0 mm
Peso netto	7,4 kg

Ambiente
Posizione operativa	Verticale +/- 10 gradi
Certificazioni prodotto	CE ATEX NOM GOST EAC RCM KC
Marcatura	CE ATEX UL CSA EAC RCM
Norme di riferimento	IEC 61800-5-1
Compatibilità elettromagnetica	Test di immunità alle scariche elettrostatiche livello 3 conforme a IEC 61000-4-2 Test di immunità ai campi elettromagnetici a radiofrequenza irradiata livello 3 conforme a IEC 61000-4-3 Test di immunità ai transitori elettrici veloci/burst livello 4 conforme a IEC 61000-4-4 Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforme a IEC 61000-4-5 Test immunità radiofrequenza condotta livello 3 conforme a IEC 61000-4-6 Test di immunità alle cadute e interruzioni di tensione conforme a IEC 61000-4-11
Environmental class (during operation)	Class 3C3 according to IEC 60721-3-3 Class 3S2 according to IEC 60721-3-3
Accelerazione massima sotto impatto d'urto (durante il funzionamento)	150 m/s² at 11 ms
Massima accelerazione sotto stress vibrazionale (durante il funzionamento)	10 m/s² at 13...200 Hz
Deformazione massima sotto carico vibrante (durante il funzionamento)	1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)	Class 3K5 according to EN 60721-3
Categoria di sovratensione	III
circuito di regolazione	Regolatore PID regolabile
accuratezza velocità	+/-10% della velocità nominale 0,2 Tn a Tn
Grado di inquinamento	3
Temperatura di trasporto dell'aria ambiente	-25…70 °C
temperatura ambiente di funzionamento	-10…40 °C senza declassamento 40…60 °C con fattore di declassamento
Temperatura di stoccaggio	-25…70 °C

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	29,300 cm
Confezione 1: larghezza	30,500 cm
Confezione 1: profondità	45,000 cm
Confezione 1: peso	9,899 kg
