ATV31C075M2 Schneider Electric variatore di velocità 0,75KW 240 V IP65 Monofase

Riferimento: 6018/BB4/SX

Condizione: Nuovo (Altro)

250,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

ATV31C075M2 Schneider Electric variatore di velocità 0,75KW 240 V IP65 Monofase

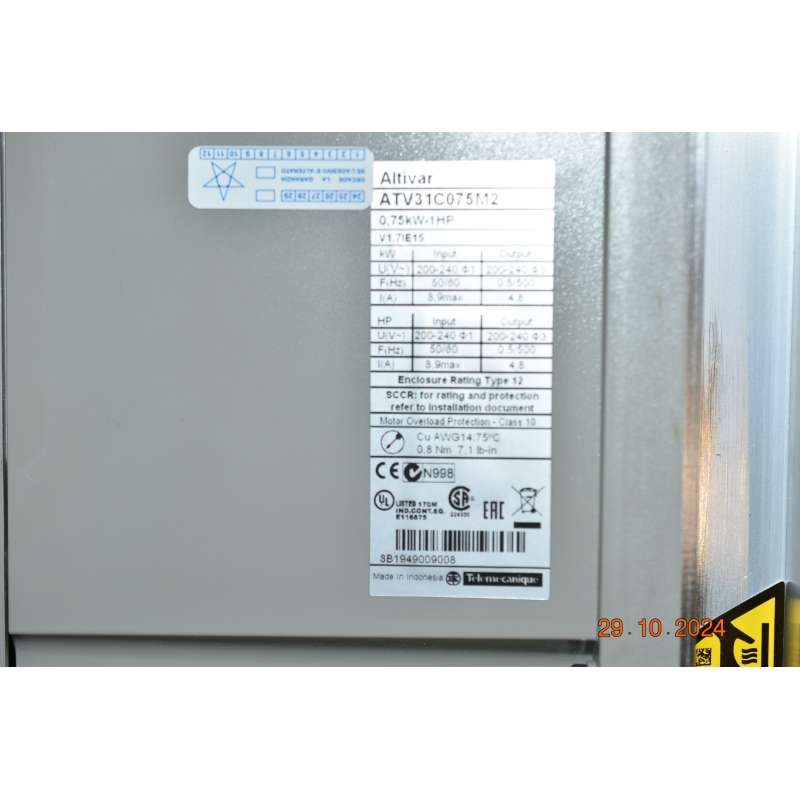

Seriale:218B1949009008

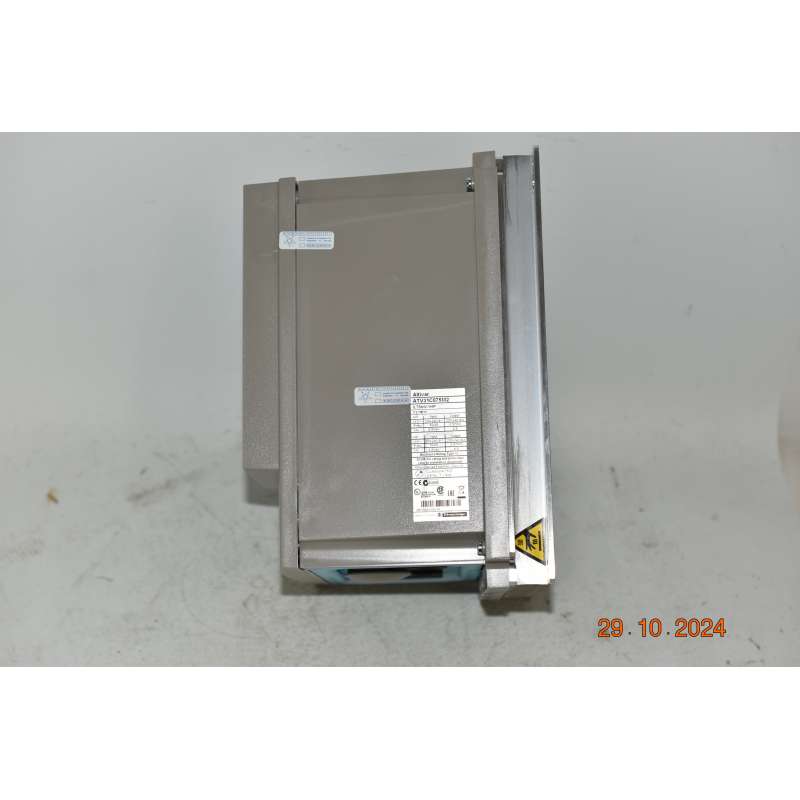

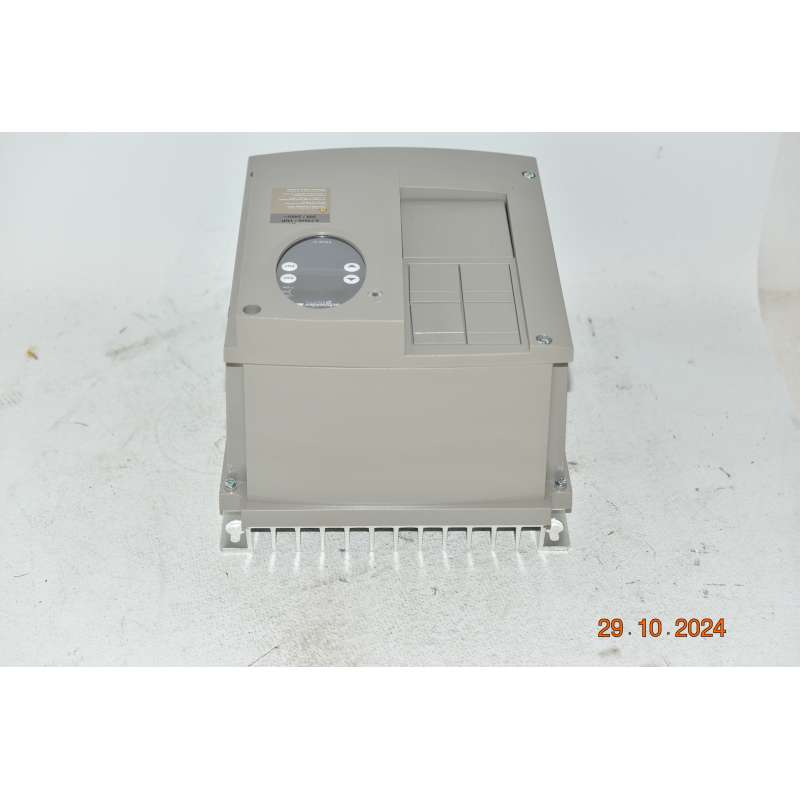

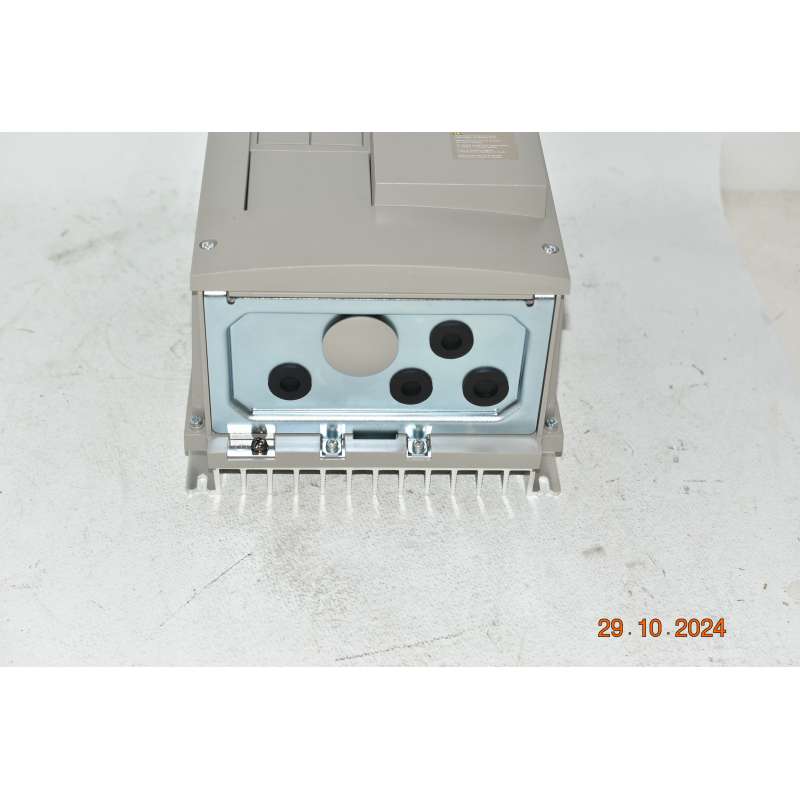

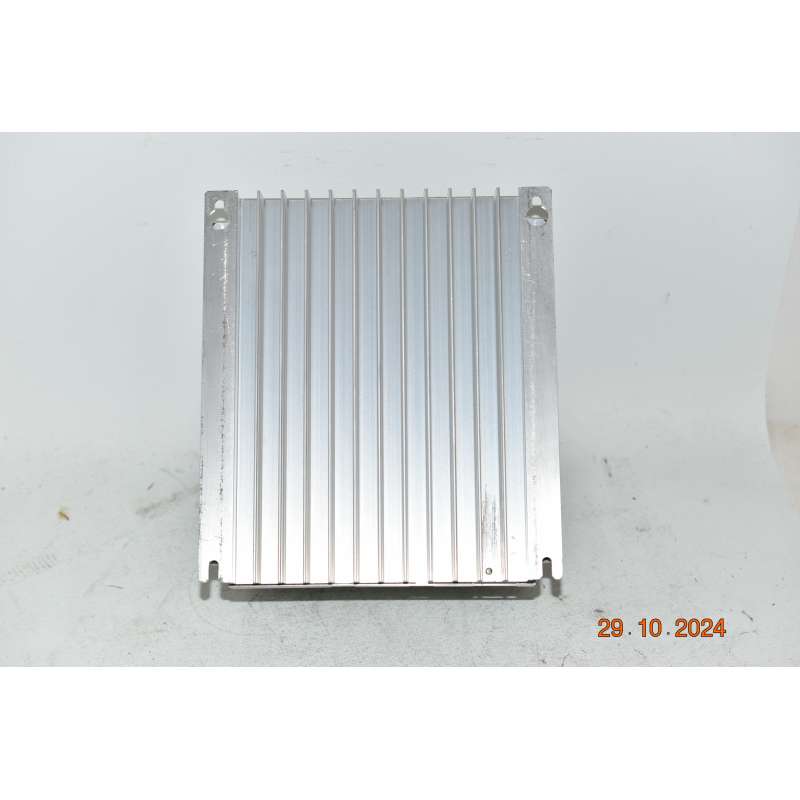

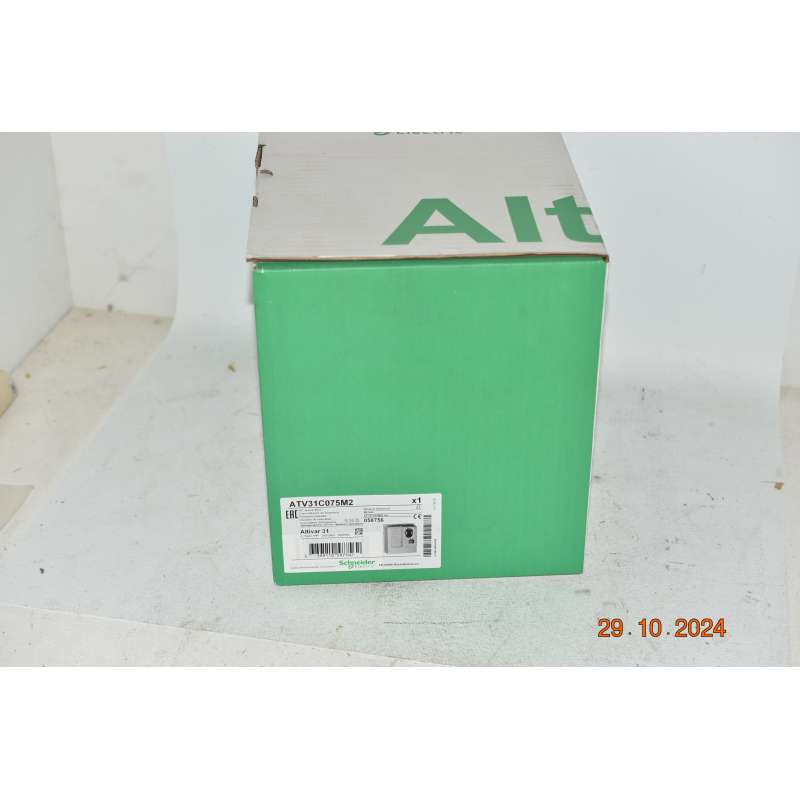

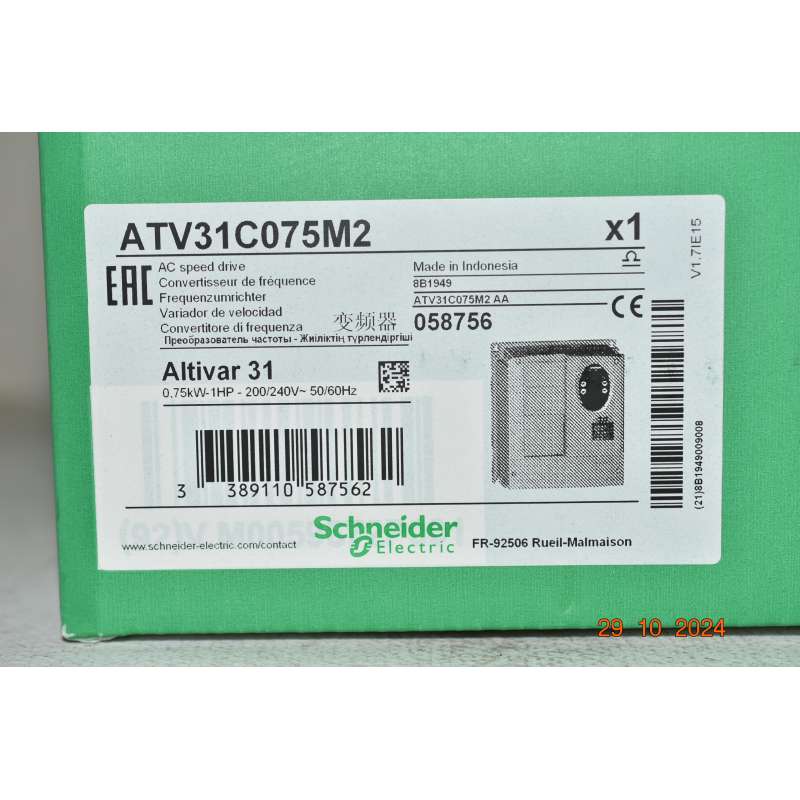

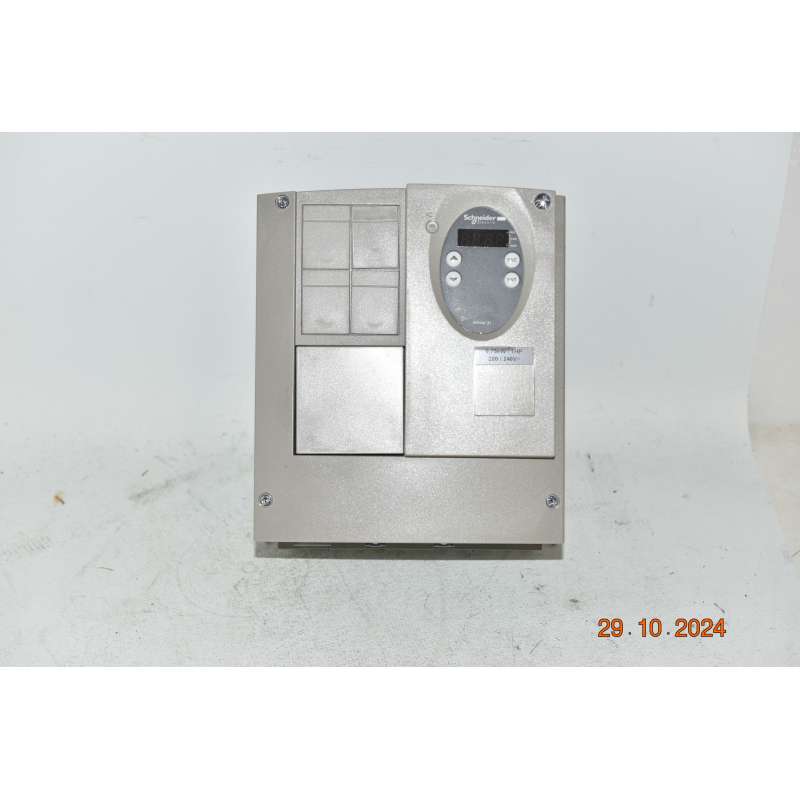

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

Caratteristiche:

Gamma prodotto	Altivar 31
Tipo prodotto	Variatore di velocità
Applicazione prodotto	Motori asincroni
Prodotto per applicazioni specifiche	Macchina semplice
Stile assemblaggio	Incluso
nome componente	ATV31
Filtro EMC	Integrato
power supply voltage	200...240 V - 15...10 %
power supply frequency	50...60 Hz - 5...5 %
Numero di fasi della rete	Monofase
potenza motore in kW	0,75 kW
potenza motore in hp	1 hp
corrente di linea	7,5 A 240 V 1 kA 8,9 A 200 V 1 kA
potenza apparente	1,8 kVA
maximum prospective line Isc	1 kA
corrente di uscita nominale	4,8 A 4 kHz
corrente transitoria massima	7,2 A per 60 s
potenza dissipata in W	60 W al carico nominale
gamma di velocità	1…50
sovracoppia transitoria	150…170 % di coppia motore nominale
profilo di controllo motore asincrono	Controllo vett.le flusso senza sensore con segnale di controllo motore tipo PWM Impostazione di fabbrica: coppia costante
Numero ingressi analogici	3
grado di protezione IP	IP55

Caratteristiche tecniche
power supply voltage limit	170…264 V
power supply frequency limits	47,5…63 Hz
frequenza uscita variatore di velocità	0,5…500 Hz
frequenza di commutazione nominale	4 kHz
frequenza di commutazione	2...16 kHz regolabile
coppia frenante	<= 150% con resistenza di frenatura durante 60 s 1 con resistore di frenatura in continua 1 senza resistore freno
circuito di regolazione	Regolatore PI di frequenza
compensazione slittamento motore	Regolabile Qualsiasi carico automatico Eliminabile
Tensione di uscita	<= tensione di alimentazione
collegamento elettrico	Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6 morsetto 2,5 mm² AWG 14 L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- morsetto 2,5 mm² AWG 14
Coppia di serraggio	0,6 Nm Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1...LI6: 0,8 Nm L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-:
Isolamento	Elettrico tra alimentazione e controllo
alimentazione	Alimentazione interna per ingressi logici 19…30 V, <100 mA Protezione sovraccarico Alimentazione interna per ingressi logici 19…30 V, <100 mA protezione da cortocircuito Alimentazione interna per potenziometro di riferimento 10…10,8 V, <10 mA Protezione sovraccarico Alimentazione interna per potenziometro di riferimento 10…10,8 V, <10 mA protezione da cortocircuito
tipo di ingresso analogico	AI3 corrente configurabile 0...20 mA, impedenza: 250 Ohm AI1 tensione configurabile 0...10 V, tensione ingresso 30 V max, impedenza: 30000 Ohm AI2 tensione configurabile +/- 10 V, tensione ingresso 30 V max, impedenza: 30000 Ohm
input sampling time	4 ms LI1...LI6: digitale 8 ms AI1, AI2, AI3: analogico
output response time	AOV, AOC 8 ms per analogico R1A, R1B, R1C, R2A, R2B 8 ms per digitale
errore linearità	+/-0,2% per uscita
numero uscite analogiche	2
tipo uscita analogica	AOC corrente configurabile: 0...20 mA, impedenza: 800 Ohm, risoluzione: 8 bit AOV tensione configurabile: 0...10 V, impedenza: 470 Ohm, risoluzione: 8 bit
logica ingresso digitale	Logica positiva (sorgente) (LI1...LI6), < 5 V (stato 0), > 11 V (stato 1) Ingresso logico non cablato (LI1...LI4), < 13 V (stato 1) Logico negativo (sorgente) (LI1...LI6), > 19 V (stato 0)
Numero uscite digitali	2
tipo di uscita digitale	Logica relè configurabile: (R1A, R1B, R1C) 1 NO + 1 NC - 100000 cicli Logica relè configurabile: (R2A, R2B) NC - 100000 cicli
corrente minima di commutazione	10 mA 5 V CC R1-R2
massima corrente di commutazione	2 A a 250 V CA su induttivo carico - cos φ = 0,4 - L/R = 7 ms (R1-R2) 2 A a 30 V CC su induttivo carico - cos φ = 0,4 - L/R = 7 ms (R1-R2) 5 A a 250 V CA su resistivo carico - cos φ = 1 - L/R = 0 ms (R1-R2) 5 A a 30 V CC su resistivo carico - cos φ = 1 - L/R = 0 ms (R1-R2)
Numero ingressi digitali	6
tipo di ingresso digitale	(LI1...LI6) programmabile a 24 V, 0…100 mA per PLC, impedenza: 3500 Ohm
rampe accelerazione/decelerazione	S, U o personalizzato Regolabile a parte linearmente da 0,1 a 999,9 sec
frenatura di arresto	Con iniezione CC
Tipo di protezione	Interruzione fase di ingresso: comando Circuiti di sicurezza di sovratensione e minima tensione di alimentazione linea: comando Funzione sicurezza perdita fase alimentazione linea, per alimentazione trifase: comando Interruzioni fase motore: comando Sovracorrente tra fasi di uscita e terra (solo all'accensione): comando Protezione da surriscaldamento: comando Cortocircuito tra le fasi del motore: comando Protezione termica: motore
Resistenza di isolamento	>= 500 mOhm 500 V CC per 1 minuto
segnalazione locale	1 LED (rosso)tensione unità: 4 7-segment display unitsstato bus CAN open:
costante tempo	5 ms per cambio di riferimento
risoluzione frequenza	0,1 Hz unità display:0 ,1...100 Hz ingresso analogico:
Protocollo di comunicazione delle porte	Modbus CANopen
Tipo di connettore	1 RJ45 per CANopen via adattatore VW3 CANTAP2 1 RJ45 per Modbus
Interfaccia fisica	Coll ser RS485 multidrop per Modbus
trama di trasmissione	RTU per Modbus
velocità di trasmissione	10, 20, 50, 125, 250, 500 kbps o 1 Mbps per CANopen via adattatore VW3 CANTAP2 4800, 9600 o 19200 bps per Modbus
Numero di indirizzi	1…127 per CANopen via adattatore VW3 CANTAP2 1…247 per Modbus
numero di drive	127 per CANopen via adattatore VW3 CANTAP2 31 per Modbus
Marcatura	CE
Posizione operativa	Verticale +/- 10 gradi
Peso netto	6,3 kg

Ambiente
resistenza dielettrica	2040 V DC tra terminali di terra e alimentazione 2880 V CA tra terminali di controllo e alimentazione
Compatibilità elettromagnetica	Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforme a IEC 61000-4-5 Test di immunità ai transitori elettrici veloci/burst livello 4 conforme a IEC 61000-4-4 Test di immunità alle scariche elettrostatiche livello 3 conforme a IEC 61000-4-2 Test di immunità ai campi elettromagnetici a radiofrequenza irradiata livello 3 conforme a IEC 61000-4-3
Norme di riferimento	EN 50178
Certificazioni prodotto	CSA C-Tick N998 UL
Grado di inquinamento	2
Trattamento di protezione	TC
Resistenza alle vibrazioni	1 gn (F= 13…150 Hz) conforme a EN/IEC 60068-2-6 1,5 mm (F= 3…13 Hz) conforme a EN/IEC 60068-2-6
Resistenza agli shock	15 gn per 11 ms conforme a EN/IEC 60068-2-27
umidità relativa	5…95 % senza condensa conforme a IEC 60068-2-3 5…95 % senza caduta verticale di gocce d'acqua conforme a IEC 60068-2-3
Temperatura di stoccaggio	-25…70 °C
temperatura ambiente di funzionamento	-10…50 °C senza declassamento (con copertura isolante sulla parte superiore del drive) -10…60 °C con fattore di declassamento (senza copertura isolante sulla parte superiore dell'azionamento)
Altitudine di funzionamento	<= 1000 m senza declassamento >= 1000 m con declassamento corrente dell'1% per 100 m
