ATV340D75N4E Schneider Variatore di Velocità 75Kw Hd 3 Fasi Ethernet 100 CV

Riferimento: 5995/HD1/Bancale 1

Condizione: Nuovo (Altro)

3 999,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

ATV340D75N4E Schneider Electriic Variatore di Velocità 75Kw Hd 3 Fasi ATV340 Ethernet

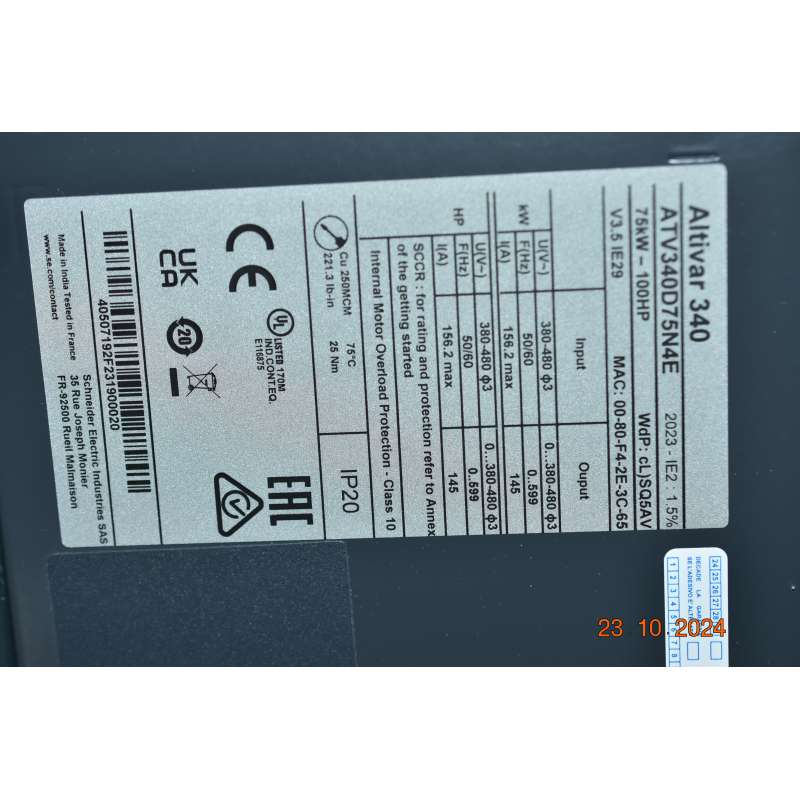

Seriale:40507192F231900020

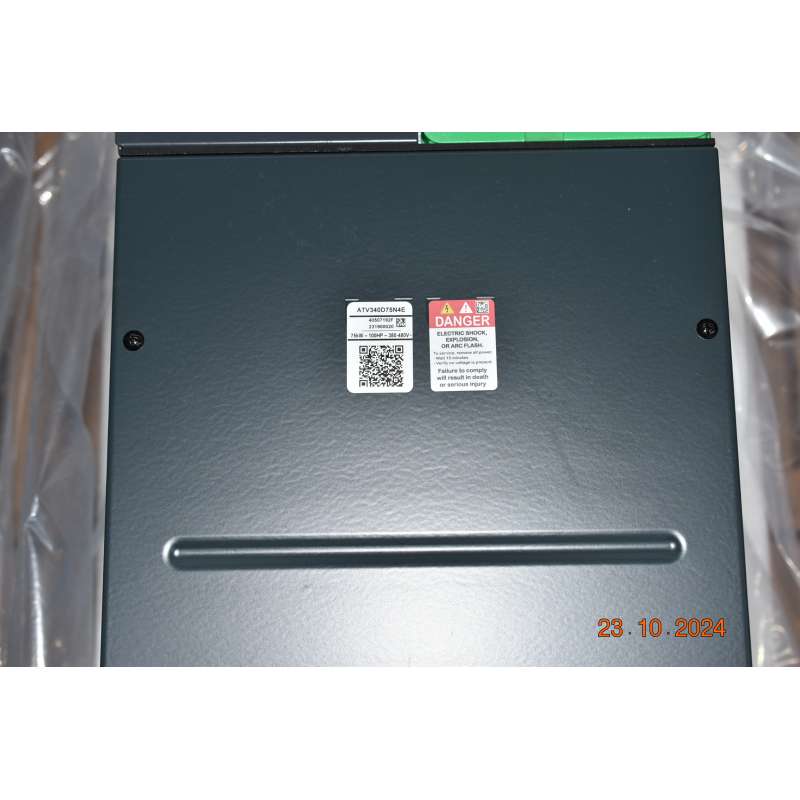

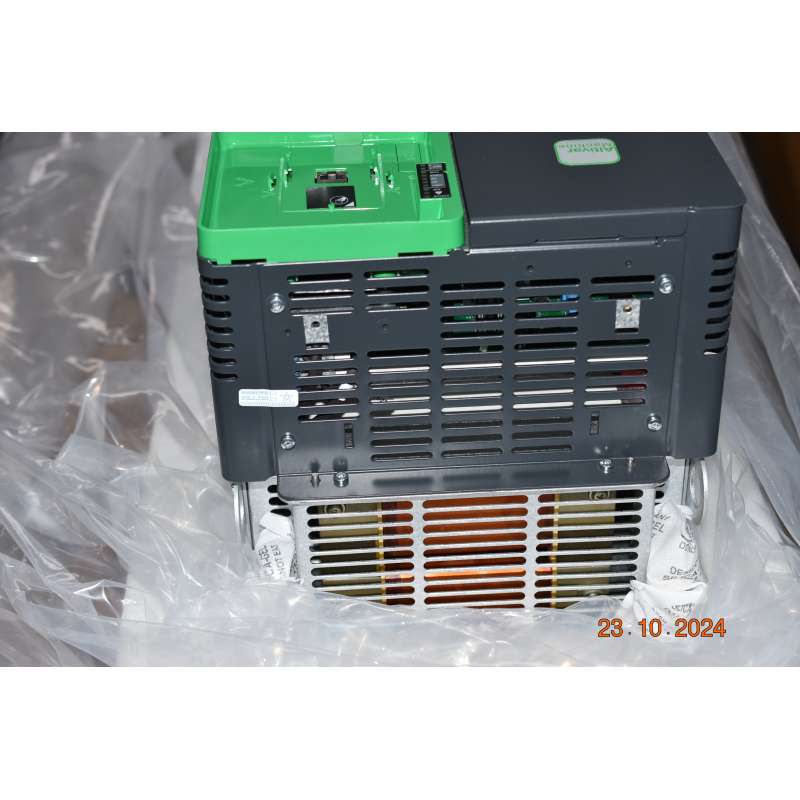

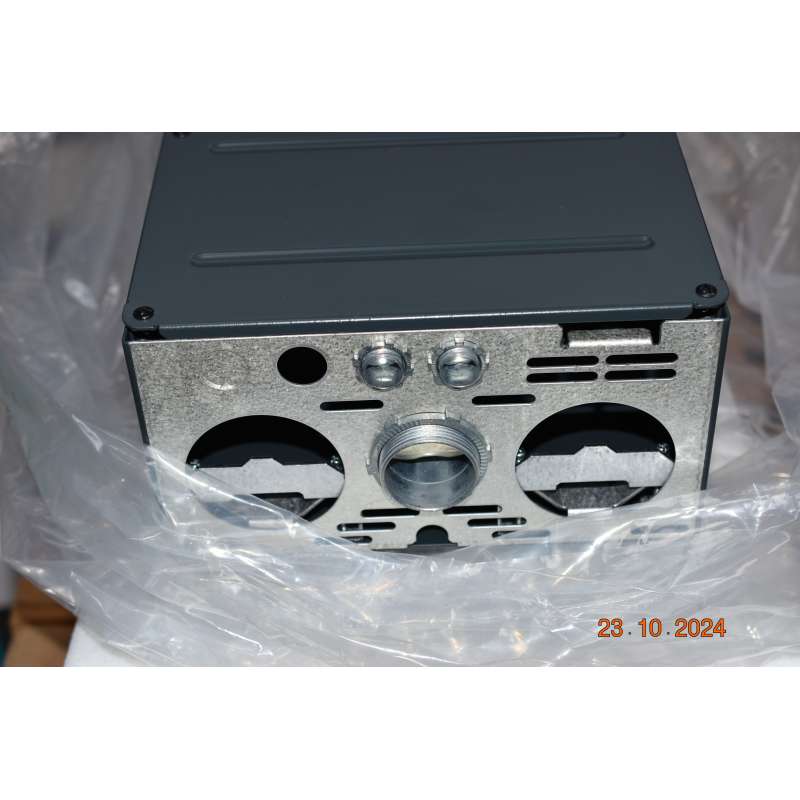

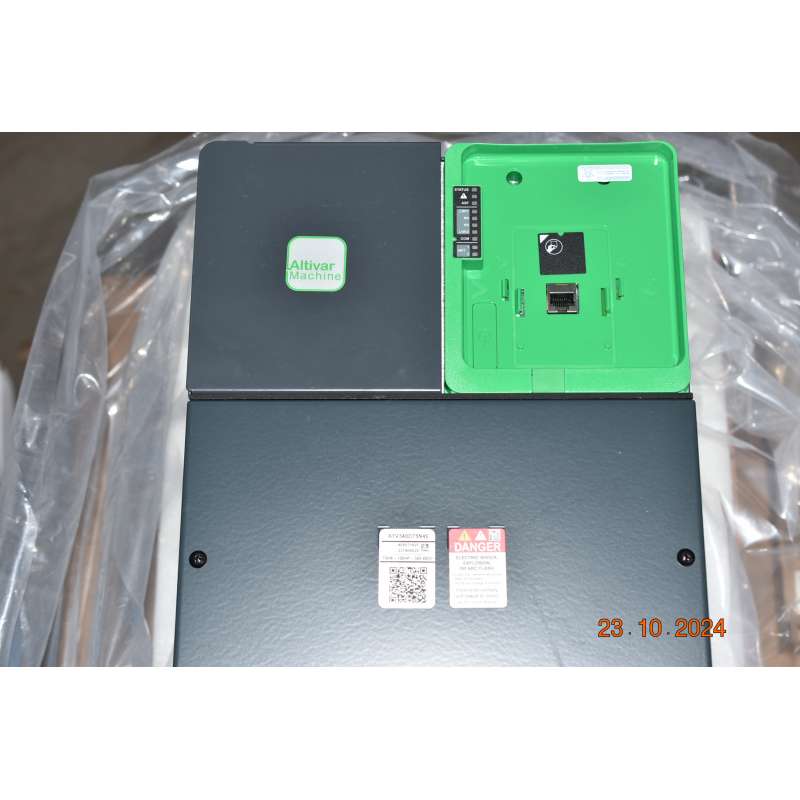

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

Il variatore di velocità Altivar 340 è in grado di alimentare motori sincroni e asincroni a 3 fasi con controllo a circuito aperto e chiuso. La serie di variatori Altivar ATV340 è dimensionata per lavorare in condizioni gravose. L'unità funziona con una potenza nominale fino a 75 kW/100 hp e una tensione nominale da 380V a 480V AC. Il variatore ATV340 è stato progettato per soddisfare le esigenze delle applicazioni in ambienti difficili, come vibrazioni, urti e polvere non conduttiva, e dove è necessaria una resistenza alle alte temperature fino a 60 °C. Il prodotto integra di serie i protocolli di comunicazione di linea seriale Modbus. I codici che terminano con “E” indicano che l'unità è dotata anche di Ethernet multi-protocollo integrato. Il protocollo Multi-Ethernet è costituito da interfacce di comunicazione Ethernet IP e Modbus TCP. L'unità pesa 58,4kg. Dimensioni: 271 mm di larghezza, 908 mm di altezza, 309 mm di profondità. Il variatore ATV340 integra funzioni e caratteristiche adatte alle applicazioni più comuni, tra cui imballaggio, movimentazione dei materiali, lavorazione dei materiali, sollevamento. È conforme alle norme internazionali IEC/EN 61800-5-1 e IEC/EN 61800-3 (immunità e emissioni EMC condotte e irradiate), IEC 60721-3, IEC 61508, IEC 13849-1. È anche certificato CE, UL, CSA e TÜV. A seconda della potenza nominale dell'unità sono disponibili accessori e opzioni, come moduli di interfaccia encoder, moduli di espansione I/O, moduli di comunicazione, resistori di frenata, induttori di linea, filtri EMC aggiuntivi. È progettato per essere montato su un pannello in posizione verticale (+/- 10 °), tramite i 4 fori di fissaggio. È completamente integrato in EcoStruxure Machine di Schneider Electric tramite DTM. È possibile configurare, controllare ed effettuare la diagnostica dei variatori ATV340 direttamente nel software SoMachine e SoMove mediante lo stesso software brick (DTM). È ecocompatibile e conforme alle direttive RoHS relative alla protezione dell'ambiente.
Caratteristiche:

Presentazione
Gamma prodotto	Altivar Machine ATV340
Tipo prodotto	Variatore di velocità
Prodotto per applicazioni specifiche	Machine
Installazione	Montaggio a parete
Variante	Versione standard
Protocollo di comunicazione delle porte	Modbus seriale Ethernet/IP Modbus TCP
scheda opzionale	Modulo comunicazione, PROFINET Modulo comunicazione, DeviceNet Modulo comunicazione, CANopen Modulo comunicazione, EtherCAT
Numero di fasi della rete	3 fasi
Frequenza di alimentazione	50...60 Hz +/- 5 %
Tensione alimentazione nominale [Us]	380...480 V - 15...10 %
corrente di uscita nominale	145,0 A
potenza motore in kW	90 kW per impiego normale 75 kW per impiego pesante
potenza motore in hp	125 hp per impiego normale 100 hp per impiego pesante
Filtro EMC	Class C3 EMC filter integrated
grado di protezione IP	IP20
grado di protezione	UL tipo 1

Caratteristiche tecniche
Numero ingressi digitali	8
tipo di ingresso digitale	PTI safe torque off: 0…30 kHz, 24 V CC (30 V) DI1...DI5 programmabile come ingresso ad impulsi, 24 V CC (30 V), impedenza: 3,5 kOhm programmabile
number of preset speeds	16 velocità preselezionate
Numero uscite digitali	1,0
tipo di uscita digitale	Programmable output DQ1, DQ2 30 V CC 100 mA
Numero ingressi analogici	3
tipo di ingresso analogico	Corrente configurabile con software AI1: 0...20 mA, impedenza: 250 Ohm, risoluzione 12 bit Configurabile via SW come sonda di temperatura o sensore di livello AI1 Tensione configurabile con software AI1: 0...10 V CC, impedenza: 31,5 kOhm, risoluzione 12 bit Tensione configurabile con software AI2: - 10...10 V CC, impedenza: 31,5 kOhm, risoluzione 12 bit
numero uscite analogiche	2
tipo uscita analogica	Tensione configurabile con software AQ1, AQ2: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit Corrente configurabile con software AQ1, AQ2: 0...20 mA impedenza 500 Ohm, risoluzione 10 bit
numero relè uscita	3
Tensione di uscita	<= tensione di alimentazione
tipo uscita relè	Uscita relè R1A Uscita relè R1C durata elettrica 100000 cicli Uscita relè R2A Uscita relè R2C durata elettrica 100000 cicli
massima corrente di commutazione	: 3 A a 250 V CA su resistivo carico, cos phi = 1 R1C uscita relé : 3 A a 30 V CC su resistivo carico, cos phi = 1 R1C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1C uscita relé : 5 A a 250 V CA su resistivo carico, cos phi = 1 R2C uscita relé : 5 A a 30 V CC su resistivo carico, cos phi = 1 R2C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2C uscita relé
corrente minima di commutazione	: 5 mA a 24 V CC R1B uscita relé : 5 mA a 24 V CC R2C uscita relé
Interfaccia	2 cavi RS 485
Tipo di connettore	3 RJ45
metodo di accesso	Schiavo Modbus RTU Schiavo Modbus TCP
Velocità di trasmissione	4,8 kbit/s 9,6 kbit/s 19,2 kbit/s 38,4 kbit/s
Trama di trasmissione	RTU
Numero di indirizzi	1…247
Formato dati	8 bit, parità dispari o nessuna parità configurabile
tipo di polarizzazione	Nessuna impedenza
4 quadrant operation possible	TRUE
profilo di controllo motore asincrono	Coppia standard variabile Coppia standard costante Modalità coppia ottimizzata
profilo di controllo motore sincrono	Motori a riluttanza Motore a magnete permanente
Grado di inquinamento	2 conforme a IEC 61800-5-1
massima frequenza di uscita	0,599 kHz
rampe accelerazione/decelerazione	S, U o personalizzato Lineare, impostabile da 0,01…9999 s
compensazione slittamento motore	Regolabile Non disponibile nella legge di controllo per motori sincroni Qualsiasi carico automatico Può essere soppresso
frequenza di commutazione	1...8 kHz regolabile 2,5...8 kHz con fattore di declassamento
frequenza di commutazione nominale	2,5 kHz
frenatura di arresto	Con iniezione CC
Brake chopper integrated	TRUE
corrente di linea	156,2 A a 380 V (impiego normale) 135,8 A a 480 V (impiego normale) 134,3 A a 380 V (impiego pesante) 118,1 A a 480 V (impiego pesante)
corrente di linea	156,2 A a 380 V con induttanza di linea interna (impiego normale) 135,8 A a 480 V con induttanza di linea interna (impiego normale) 134,3 A a 380 V con induttanza di linea interna (impiego pesante) 118,1 A a 480 V con induttanza di linea interna (impiego pesante) 134,3 A 118,1 A
Corrente di Ingresso massima per fase	156,2 A
Massima tensione di uscita	480 V
potenza apparente	112,9 kVA a 480 V (impiego normale) 98,2 kVA a 480 V (impiego pesante)
corrente transitoria massima	207,6 A durante 60 s (impiego normale) 217,5 A durante 60 s (impiego pesante) 207,6 A durante 2 s (impiego normale) 217,5 A durante 2 s (impiego pesante)
collegamento elettrico	Terminale a vite, capacità di serraggio: 0,75...1,5 mm² per controllo Terminale a vite, capacità di serraggio: 120 mm² per line side Terminale a vite, capacità di serraggio: 95...120 mm² per DC bus Terminale a vite, capacità di serraggio: 120 mm² per motor
Isc linea presunta	50 kA
Base load current at high overload	145,0 A
Base load current at low overload	173,0 A
potenza dissipata in W	158 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz (impiego pesante) 1359 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz (impiego pesante) 180 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz (impiego normale) 1585 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz (impiego normale)
collegamento elettrico	Controllo: terminale a vite 0,75...1,5 mm²/AWG 18...AWG 16 Lato linea: terminale a vite 120 mm²/AWG 4/0...250 kcmil DC bus: terminale a vite 95...120 mm²/AWG 3/0...250 kcmil Motore: terminale a vite 120 mm²/250 kcmil
Con funzione di sicurezza Safely Limited Speed (SLS)	TRUE
Con funzione di sicurezza Gestione sicura del freno (SBC/SBT)	TRUE
Con funzione di sicurezza Safe Operating Stop (SOS)	FALSE
Con funzione di sicurezza Posizione sicura (SP)	FALSE
Con funzione di sicurezza Logica programmabile sicura	FALSE
Con funzione di sicurezza Safe Speed Monitor (SSM)	FALSE
Con funzione di sicurezza Safe Stop 1 (SS1)	TRUE
Con sft fct Safe Stop 2 (SS2)	FALSE
Con funzione di sicurezza Safe Torque Off (STO)	TRUE
Con funzione di sicurezza Safely Limited Position (SLP)	FALSE
Con funzione di sicurezza Safe Direction (SDI)	FALSE
Tipo di protezione	Protezione termica: motore Funzione Safe Torque Off: motore Perdita fase motore: motore Protezione termica: comando Funzione Safe Torque Off: comando Sovratemperatura: comando Sovracorrente: comando Sovracorrente d'uscita tra fase motore e terra: comando Sovracorrente d'uscita tra fasi motore: comando Cortocircuito tra fase motore e terra: comando Cortocircuito tra le fasi del motore: comando Perdita fase motore: comando Sovratensione bus DC: comando Sovratensione alimentazione: comando Sottotensione alimentazione: comando Perdita fase rete: comando Superamento limite di velocità: comando Interruzione sul circuito di controllo: comando
larghezza	271,0 mm
Altezza	908,0 mm
profondità	309,0 mm
peso prodotto	58,4 kg
corrente di uscita continua	173 A a 4 kHz per impiego normale 145 A a 4 kHz per impiego pesante

Ambiente
Altitudine di funzionamento	<= 4800 m with current derating above 1000m
Posizione operativa	Verticale +/- 10 gradi
Certificazioni prodotto	UL CSA TÜV EAC CTick
Marcatura	CE
Norme di riferimento	IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C IEC 61000-3-12
Maximum THDI	<48 % pieno carico conforme a IEC 61000-3-12 <48 % 80 % load conforme a IEC 61000-3-12
Stile assemblaggio	Con dissipatore di calore
Compatibilità elettromagnetica	Test di immunità alle scariche elettrostatiche livello 3 conforme a IEC 61000-4-2 Test di immunità ai campi elettromagnetici a radiofrequenza irradiata livello 3 conforme a IEC 61000-4-3 Test di immunità ai transitori elettrici veloci/burst livello 4 conforme a IEC 61000-4-4 Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforme a IEC 61000-4-5 Test immunità radiofrequenza condotta livello 3 conforme a IEC 61000-4-6
Environmental class (during operation)	Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3
Accelerazione massima sotto impatto d'urto (durante il funzionamento)	150 m/s² at 11 ms
Massima accelerazione sotto stress vibrazionale (durante il funzionamento)	10 m/s² at 13...200 Hz
Deformazione massima sotto carico vibrante (durante il funzionamento)	1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)	Class 3K5 according to EN 60721-3
volume aria raffreddamento	295,0 m3/h
Tipo di raffreddamento	Convezione forzata
Categoria di sovratensione	Class III
circuito di regolazione	Regolatore PID regolabile
livello di rumore	69,9 dB
Grado di inquinamento	2
Temperatura di trasporto dell'aria ambiente	-40…70 °C
temperatura ambiente di funzionamento	-15…40 °C senza declassamento (Posizione verticale) 40…50 °C con fattore di declassamento (Posizione verticale)
Temperatura di stoccaggio	-40…70 °C
isolamento	Tra terminali di potenza e controllo

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	59,000 cm
Confezione 1: larghezza	110,000 cm
Confezione 1: profondità	43,000 cm
Confezione 1: peso	59,500 kg
