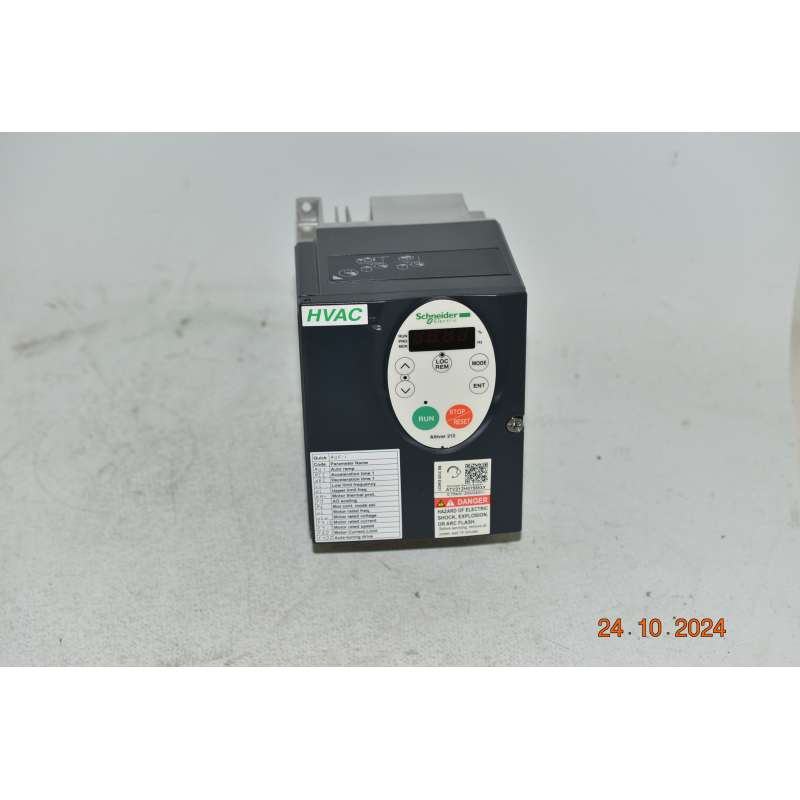

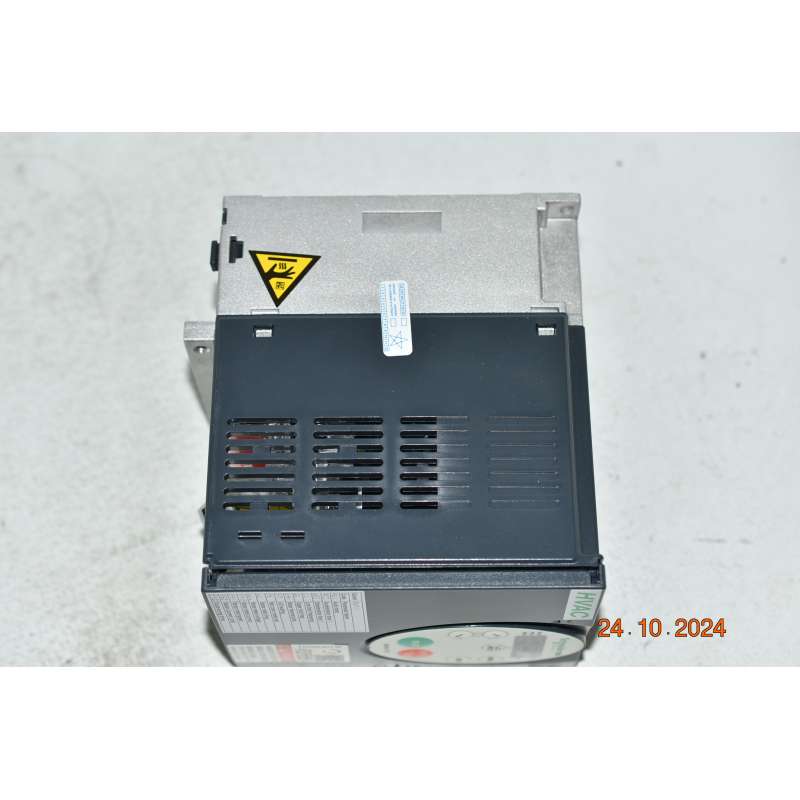

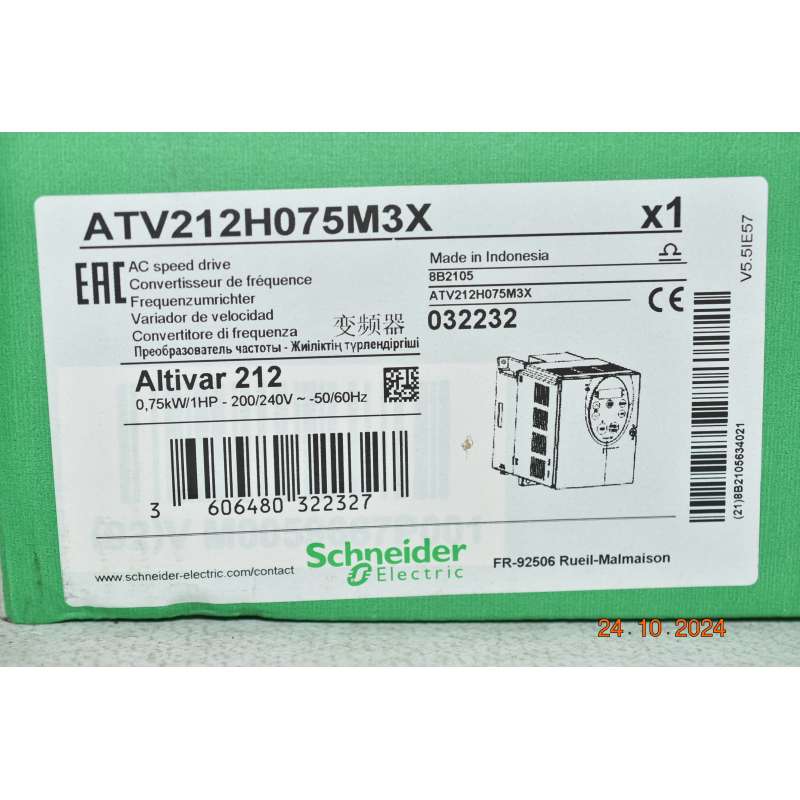

ATV212H075M3X Schneider Variatore di Velocita 0,75 KW 1 HP 240V 3 Fasi Senza EMI IP21

Riferimento: 6003/BC2/SX

Condizione: Nuovo (Altro)

450,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

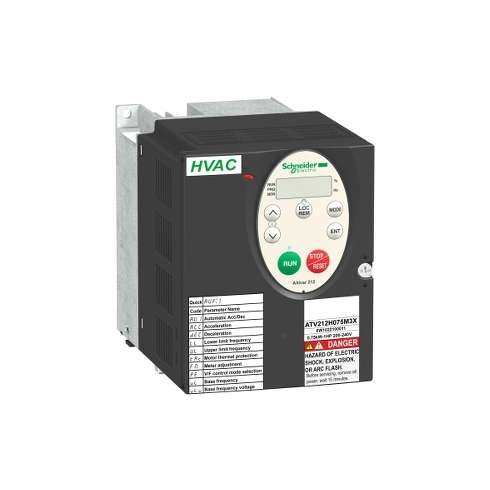

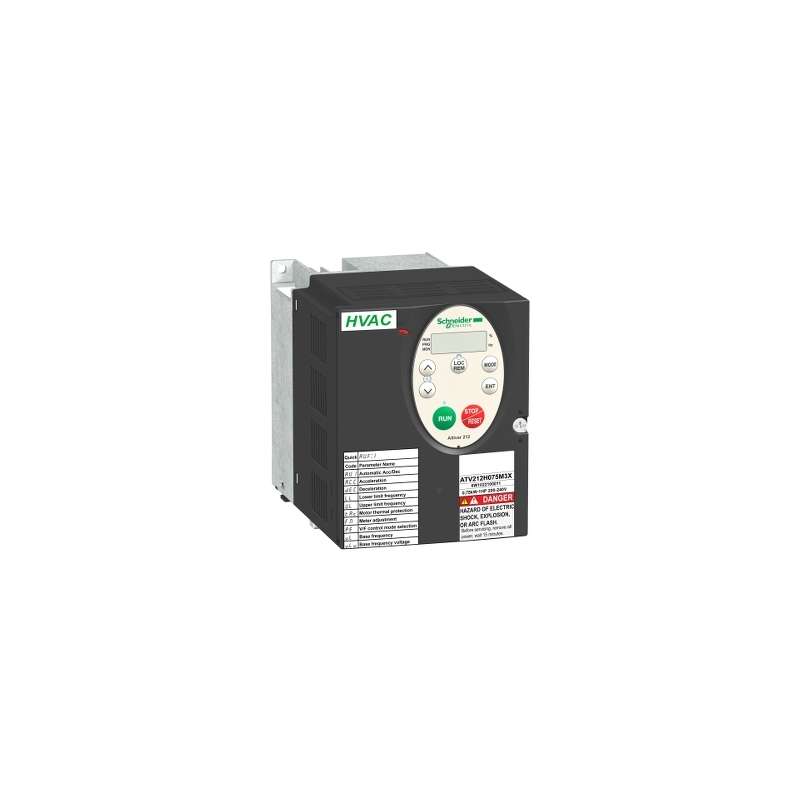

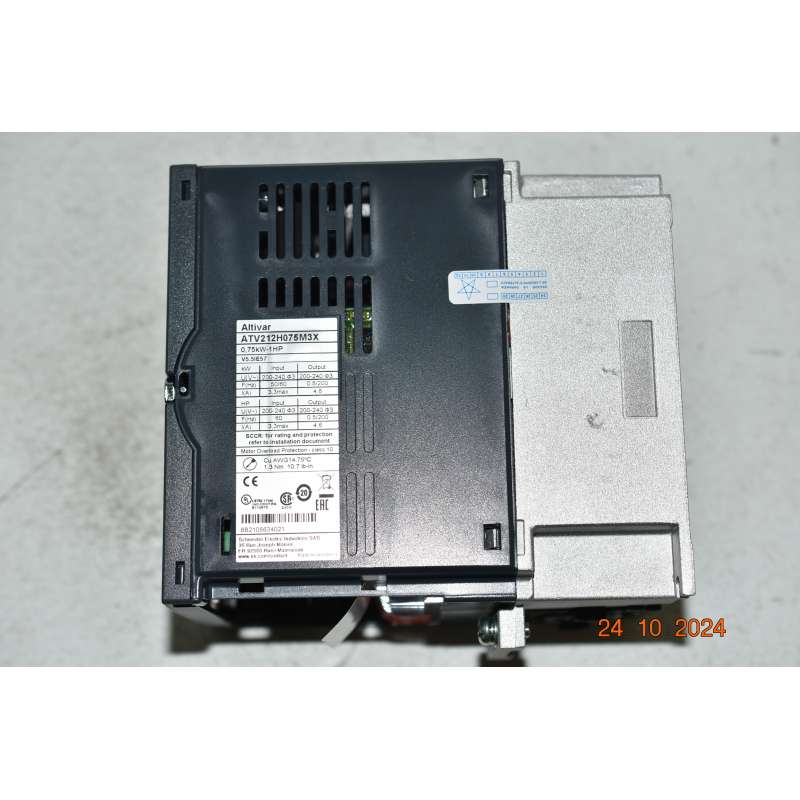

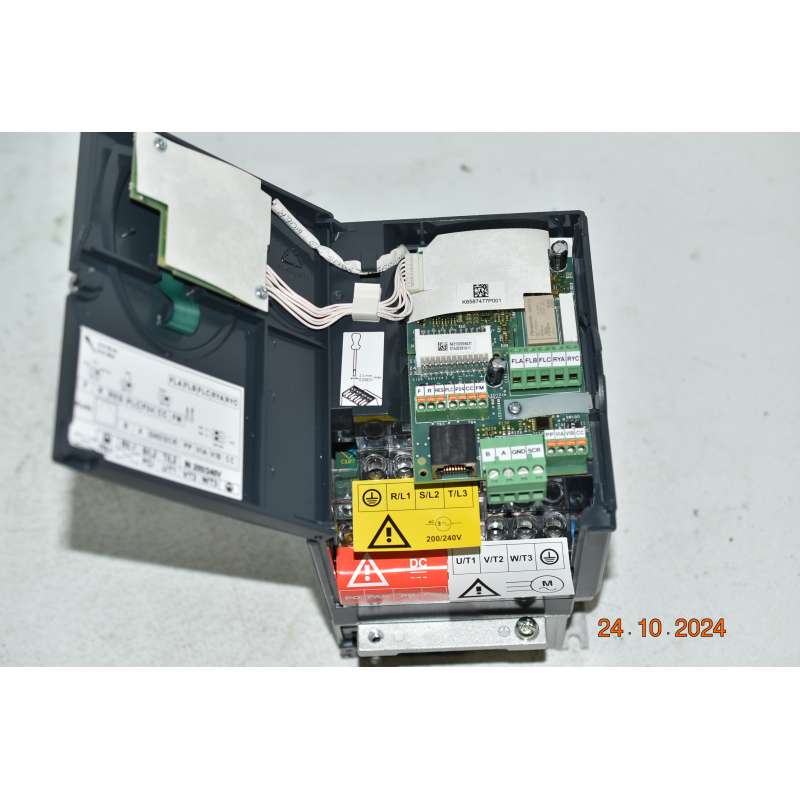

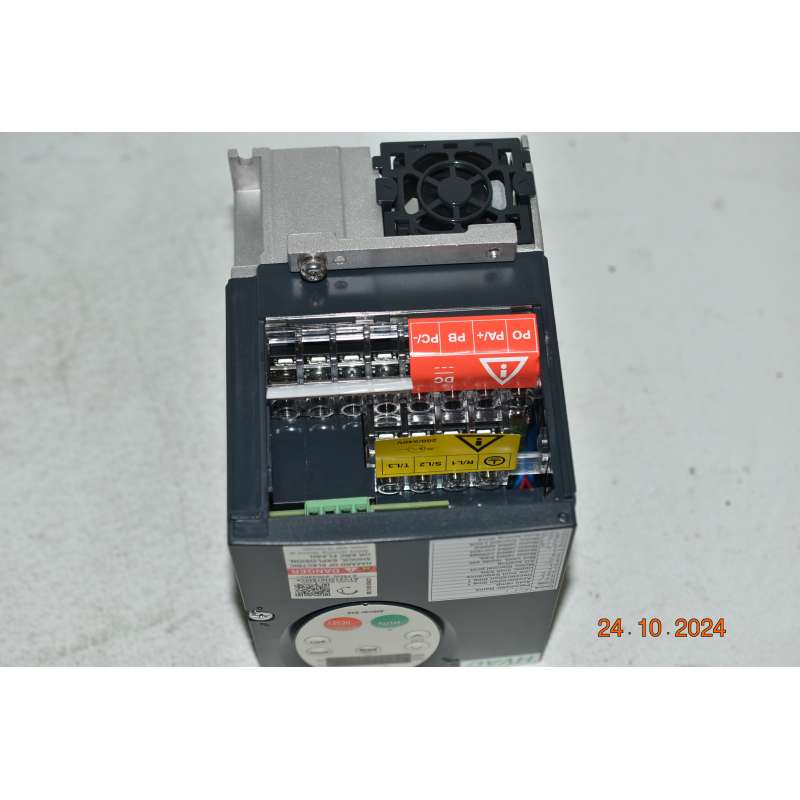

ATV212H075M3X Schneider Electric Variatore di Velocita 0,75 KW 1 HP 240 Volt 3 Fasi Senza EMI IP21
Seriale 218B2105634021
Il variatore di velocità Altivar 212 può alimentare motori asincroni a 3 fasi. Ha un grado di protezione IP21. Funziona con una potenza nominale fino a 0,75 kW / 1 hp e una tensione nominale da 200V a 240V AC. Il suo design si basa sul concetto di energia ecologica e offre una riduzione dei consumi energetici fino al 70% rispetto a un sistema di controllo convenzionale. Grazie alla sua tecnologia di riduzione dell'aumento della temperatura del cavo, permette di evitare l'impiego di opzioni aggiuntive come induttanze di linea o induttanze DC per gestire le armoniche di corrente. Pesa 1,8kg; dimensioni: 107 mm di larghezza, 143 mm di altezza, 150 mm di profondità. È specificamente progettato per le più comuni applicazioni di gestione dei fluidi negli edifici del settore terziario (HVAC), come il riscaldamento, la ventilazione, il condizionamento e il pompaggio. È conforme alle norme internazionali IEC/EN 61800-5-1 e IEC/EN 61800-3 (immunità e emissioni EMC condotte e irradiate). È anche certificato CE, UL, CSA, C-Tick e NOM. L'Altivar 212 offre induttanze motore opzionali che possono aumentare la lunghezza massima dei cavi tra variatore e motore e limitare i disturbi dei terminali del motore. È progettato per essere montato su un pannello in posizione verticale (+/- 10 °), tramite i 4 fori di fissaggio. Può anche essere montato direttamente su una guida DIN larga 35 mm, grazie al kit VW3A31852, da ordinare separatamente. Il variatore Altivar 212 può essere facilmente adattato a tutti i sistemi di gestione degli edifici grazie alle sue numerose funzioni e protocolli di comunicazione integrati di serie: Modbus, METASYS n2, APOGEE FLN P1 e BACnet. È ecocompatibile e conforme a direttive quali RoHS, RAEE, ecc. relative alla protezione dell'ambiente.
Caratteristiche:

Nome dispositivo	ATV212
Applicazione prodotto	Motori asincroni
Numero di fasi della rete	3 fasi
potenza motore in kW	0,75 kW
potenza motore in hp	1 hp
Limiti tensione alimentazione	170…264 V
Frequenza di alimentazione	50...60 Hz - 5...5 %
corrente di linea	2,7 A a 240 V 3,3 A a 200 V
Gamma prodotto	Altivar 212
Tipo prodotto	Variatore di velocità
Prodotto per applicazioni specifiche	Pompe e ventole in HVAC
Protocollo di comunicazione delle porte	LonWorks Modbus APOGEE FLN METASYS N2 BACnet
Tensione alimentazione nominale [Us]	200...240 V - 15...10 %
Filtro EMC	Senza filtro EMC
grado di protezione IP	IP21

Caratteristiche tecniche
potenza apparente	1,8 kVA a 240 V
corrente di uscita continua	4,6 A a 230 V
corrente transitoria massima	5,1 A per 60 s
frequenza uscita variatore di velocità	0,5…200 Hz
gamma di velocità	1…10
accuratezza velocità	+/-10% della velocità nominale 0,2 Tn a Tn
segnalazione locale	1 LED (rosso)bus CC eccitato:
Tensione di uscita	<= tensione di alimentazione
isolamento	Electrical between power and control
tipo di cavi	Senza kit di montaggio: 1 cavicavo IEC a 45 °C, rame 90°C / XLPE/EPR Senza kit di montaggio: 1 cavicavo IEC a 45 °C, rame 70°C / PVC Con kit 1 tipoUL: 3 cavicavo UL 508 a 40 °C, rame 75°C / PVC
collegamento elettrico	VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: morsetto 2,5 mm² / AWG 14 L1/R, L2/S, L3/T: morsetto 6 mm² / AWG 10
Coppia di serraggio	1,3 Nm, 11,5 lb.in (L1/R, L2/S, L3/T) 0,6 Nm (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
alimentazione	Alimentazione interna per potenziometro di riferimento (da 1 a 10 kOhm): 10,5 V CC +/- 5 %, <10 A, tipo di protezione: protezione sovraccarico e da cortocircuito Alimentazione interna: 24 V CC (21…27 V), <200 A, tipo di protezione: protezione sovraccarico e da cortocircuito
durata campionatura	2 ms +/- 0,5 ms F digitale 2 ms +/- 0,5 ms R digitale 2 ms +/- 0,5 ms RES digitale 3,5 ms +/- 0,5 ms VIA analogico 22 ms +/- 0,5 ms VIB analogico
tempo di risposta	FM 2 ms, tolleranza +/- 0,5 ms per analogico uscite FLA, FLC 7 ms, tolleranza +/- 0,5 ms per digitale uscite FLB, FLC 7 ms, tolleranza +/- 0,5 ms per digitale uscite RY, RC 7 ms, tolleranza +/- 0,5 ms per digitale uscite
precisione	+/-0,6% (VIA) per una variazione di temperaturadi 60°C +/-0,6% (VIB) per una variazione di temperaturadi 60°C +/- 1 % (FM) per una variazione di temperaturadi 60°C
errore linearità	: +/-0,15% del valore massimo per ingresso VIA : +/-0,15% del valore massimo per ingresso VIB : +/-0,2% per uscita FM
tipo uscita analogica	FM tensione configurabile con interruttore 0...10 V DC, impedenza: 7620 Ohm, risoluzione 10 bit FM corrente configurabile con interruttore 0...20 mA, impedenza: 970 Ohm, risoluzione 10 bit
tipo di uscita digitale	Logica relè configurabile: (FLA, FLC) NO - 100000 cicli Logica relè configurabile: (FLB, FLC) NC - 100000 cicli Logica relè configurabile: (RY, RC) NO - 100000 cicli
corrente minima di commutazione	3 mA a 24 V CC per logica relè configurabile
massima corrente di commutazione	5 A a 250 V CA su resistivo carico - cos φ = 1 - L/R = 0 ms (FL, R) 5 A a 30 V CC su resistivo carico - cos φ = 1 - L/R = 0 ms (FL, R) 2 A a 250 V CA su induttivo carico - cos φ = 0,4 - L/R = 7 ms (FL, R) 2 A a 30 V CC su induttivo carico - cos φ = 0,4 - L/R = 7 ms (FL, R)
tipo di ingresso digitale	F programmabile 24 V CC, con PLC livello 1, impedenza: 4700 Ohm R programmabile 24 V CC, con PLC livello 1, impedenza: 4700 Ohm RES programmabile 24 V CC, con PLC livello 1, impedenza: 4700 Ohm
logica ingresso digitale	Logica positiva (sorgente) (F, R, RES), <= 5 V (stato 0), >= 11 V (stato 1) Logica negativa (corrente) (F, R, RES), >= 16 V (stato 0), <= 10 V (stato 1)
resistenza dielettrica	2830 V DC tra terminali di terra e alimentazione 4230 V DC tra terminali di controllo e alimentazione
Resistenza di isolamento	>= 1 MΩ 500 V CC per 1 minuto
risoluzione frequenza	0,1 Hz unità display:0 ,024/50 Hz ingresso analogico:
Servizio di comunicazione	Lettura dei registri di gestione (03), 2 parole max Registri multipli scrittura (16), 2 parole max Scrittura registro singolo (06) Impostazione time out da 0,1 a 100 s Monitoraggio inibibile Identificazione dispositivo di lettura (43)
scheda opzioni	Scheda comunicazione per LonWorks
potenza dissipata in W	63 W
flusso d'aria	22 m3/h
applicazione specifica	HVAC
Variable speed drive application selection	Edificio - HVAC compressore per scorrimento Edificio - HVAC ventilatore Edificio - HVAC pompa
Motor power range AC-3	0,55…1 kW a 200…240 V 3 fasi
tipo avviamento motore	Variable speed drive
Numero uscite digitali	2
Numero ingressi analogici	2
tipo di ingresso analogico	Tensione configurabile con interruttore VIA: 0...10 V CC 24 V max, impedenza: 30000 Ohm, risoluzione 10 bit Tensione configurabile VIB: 0...10 V CC 24 V max, impedenza: 30000 Ohm, risoluzione 10 bit Sonda PTC configurabile VIB: 0...6 sonde, impedenza: 1500 Ohm Corrente configurabile con selettore VIA: 0...20 mA, impedenza: 250 Ohm, risoluzione 10 bit
numero uscite analogiche	1
Interfaccia	2 cavi RS 485
Tipo di connettore	1 RJ45 1 open style
Velocità di trasmissione	4800, 9600 o 19200 bps
Trama di trasmissione	RTU
Numero di indirizzi	1…247
Formato dati	8 bit, 1 parità dispari/pari o nessuna parità configurabile
tipo di polarizzazione	Nessuna impedenza
profilo di controllo motore asincrono	Rapporto tensione/frequenza, 2 punti Rapporto tensione/frequenza - Risparmio energetico, quadratico U/f Rapporto tensione/frequenza, 5 punti Controllo vettoriale senza sensore, standard Voltage/frequency ratio, automatic IR compensation (U/f + automatic Uo)
precisione di coppia	+/- 15 %
sovracoppia transitoria	120 % di coppia motore nominale +/- 10 % per 60 s
rampe accelerazione/decelerazione	Regolabile linearmente e separatamente da 0,01 a 3200 s Basato automaticamente sul carico
compensazione slittamento motore	Qualsiasi carico automatico Regolabile Non disponibile nel controllo motore del rapporto tensione/frequenza
frequenza di commutazione	6...16 kHz regolabile 12...16 kHz con fattore di declassamento
frequenza di commutazione nominale	12 kHz
frenatura di arresto	Con iniezione CC
Frequenza di rete	47,5...63 Hz
Isc linea presunta	5 kA
Tipo di protezione	Protezione da surriscaldamento: comando Stadio potenza termica: comando Cortocircuito tra le fasi del motore: comando Interruzione fase di ingresso: comando Sovracorrente tra fasi in uscita e terra : comando Sovratensioni sul bus CC: comando Interruzione sul circuito di controllo: comando Contro superamento del limite di velocità: comando Sovratensione e sottotensione alimentazione: comando Sottotensione alimentazione: comando Contro perdita fase ingresso: comando Protezione termica: motore Interruzione fase motore: motore Con sonde PTC: motore
Larghezza	107 mm
Altezza	143 mm
Profondità	150 mm
Peso netto	1,8 kg

Ambiente
Grado di inquinamento	2 conforme a IEC 61800-5-1
grado di protezione IP	IP20 sulla parte superiore senza piastra di chiusura copertura conforme a IEC 61800-5-1 IP20 sulla parte superiore senza piastra di chiusura copertura conforme a CEI 60529 IP21 conforme a IEC 61800-5-1 IP21 conforme a CEI 60529 IP41 sulla parte superiore conforme a IEC 61800-5-1 IP41 sulla parte superiore conforme a CEI 60529
Resistenza alle vibrazioni	1,5 mm (F= 3…13 Hz) conforme a IEC 60068-2-6 1 gn (F= 13…200 Hz) conforme a EN/IEC 60068-2-8
Resistenza agli shock	15 gn per 11 ms conforme a IEC 60068-2-27
Caratteristiche ambientali	Classi 3C1 conforme a IEC 60721-3-3 Classi 3S2 conforme a IEC 60721-3-3
livello di rumore	51 dB conforme a 86/188/EEC
altitudine di funzionamento	1000...3000 m limitato a 2000 m per la rete di distribuzione Corner Grounded con declassamento corrente dell'1% per 100 m <= 1000 m senza declassamento
umidità relativa	5…95 % senza condensa conforme a IEC 60068-2-3 5…95 % senza caduta verticale di gocce d'acqua conforme a IEC 60068-2-3
Temperatura ambiente di funzionamento	-10…40 °C (senza declassamento) 40…50 °C (con fattore di declassamento)
Posizione operativa	Verticale +/- 10 gradi
Certificazioni prodotto	C-Tick UL NOM 117 CSA
Marcatura	CE
Norme di riferimento	IEC 61800-3 IEC 61800-3 ambienti 1 categoria C1 IEC 61800-5-1 IEC 61800-3 ambienti 1 categoria C3 IEC 61800-3 ambienti 2 categoria C1 IEC 61800-3 IEC 61800-3 ambienti 2 categoria C1 IEC 61800-5-1 IEC 61800-3 ambienti 1 categoria C2 IEC 61800-3 ambienti 1 categoria C1 IEC 61800-3 ambienti 2 categoria C3 UL tipo 1 IEC 61800-3 ambienti 2 categoria C2 IEC 61800-3 ambienti 1 categoria C2 IEC 61800-3 ambienti 2 categoria C2 IEC 61800-3 ambienti 1 categoria C3 IEC 61800-3 ambienti 2 categoria C3
Stile assemblaggio	Con dissipatore di calore
Compatibilità elettromagnetica	Test di immunità alle scariche elettrostatiche livello 3 conforme a IEC 61000-4-2 Test di immunità ai campi elettromagnetici a radiofrequenza irradiata livello 3 conforme a IEC 61000-4-3 Test di immunità ai transitori elettrici veloci/burst livello 4 conforme a IEC 61000-4-4 Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforme a IEC 61000-4-5 Test immunità radiofrequenza condotta livello 3 conforme a IEC 61000-4-6 Test di immunità alle cadute e interruzioni di tensione conforme a IEC 61000-4-11
circuito di regolazione	Regolatore PI regolabile
Temperatura di stoccaggio	-25…70 °C
