ATV12HU22M2 Schneider Altivar Variatore di velocità 2,2Kw 3 HP 220 Vac Monofase

Riferimento: 7030/DI2/SX/Q0

Condizione: Nuovo

150,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Marca	Schneider Electric

ATV12HU22M2 Schneider Altivar Variatore di velocità 2,2Kw 3 HP 220 Vac Monofase con dissipatore termico

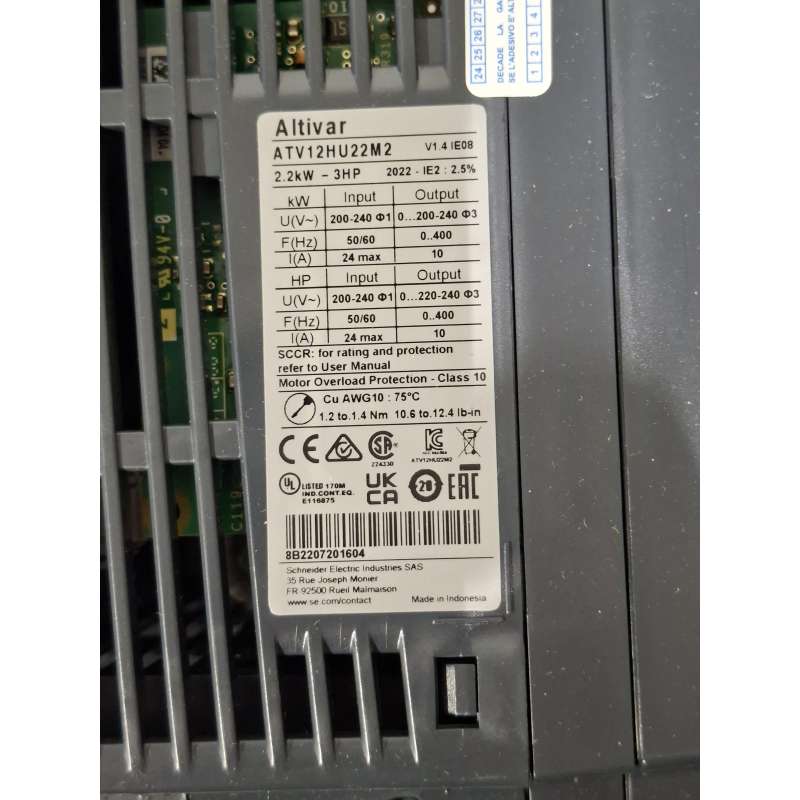

Seriale N. 8B2207201604

Descrizione
Il variatore di velocità Altivar 12 di Schneider Electric è in grado di alimentare motori asincroni monofase con potenza nominale fino a 2,2 kilowatt/3 cavalli di potenza e tensione nominale da 200 a 240 Vca. Questo variatore di velocità/frequenza (VSD / VFD) è concepito per macchine e apparecchi industriali e commerciali semplici, come nastri trasportatori, pompe, estrattori, barriere di accesso e laminatoi. Il suo ingombro ridotto consente il montaggio in armadi di semplici apparecchiature non industriali. Può essere configurato prima mentre è ancora all'interno del suo imballaggio senza utilizzare l'alimentatore, riducendo al minimo il tempo di installazione. La compatibilità del software SoMove consente di risparmiare e trasferire le configurazioni all'unità di riserva, riducendo i tempi di inattività per la manutenzione.
Caratteristiche

Gamma Prodotto	Altivar 12
Tipo Prodotto	Variatore di velocità
Prodotto Per Applicazioni Specifiche	Macchina semplice
Installazione	Installazione in quadro
Protocollo di comunicazione delle porte	Modbus
Frequenza di alimentazione	50/60 Hz +/- 5 %
Tensione alimentazione nominale [Us]	200...240 V - 15...10 %
corrente di uscita nominale	10 A
potenza motore in kW	2,2 kW
potenza motore in hp	3 hp
Filtro EMC	Integrato
grado di protezione IP	IP20
potenza motore in hp	3 hp

Caratteristiche tecniche
numero ingressi digitali	4
Numero uscite digitali	2
Numero ingressi analogici	1
numero uscite analogiche	1
numero relè uscita	1
Interfaccia	2 cavi RS 485
Tipo di connettore	1 RJ45
corrente di uscita continua	10 A a 4 kHz
metodo di accesso	Server Modbus seriale
frequenza uscita variatore di velocità	0,5…400 Hz
gamma di velocità	1…20
durata campionatura	20 ms, tolleranza +/- 1 ms per ingresso logico 10 ms per ingresso analogico
errore linearità	+/-0,3% del valore massimo per ingresso analogico
risoluzione frequenza	Convertitore A/D, 10 bit ingresso analogico:0 ,1 Hz unità display:
costante tempo	20 ms +/- 1 ms per cambio di riferimento
Velocità di trasmissione	9,6 kbit/s 19,2 kbit/s 38,4 kbit/s
Trama di trasmissione	RTU
Numero di indirizzi	1…247
Formato dati	8 bit, parità dispari o nessuna parità configurabile
servizio di comunicazione	Lettura dei registri di gestione (03) 29 words Scrittura registro singolo (06) 29 words Lettura/scrittura registri multipli (16) 27 words Lettura/scrittura registri multipli (23) 4/4 words Identificazione dispositivo di lettura (43)
tipo di polarizzazione	Nessuna impedenza
4 quadrant operation possible	FALSE
profilo di controllo motore asincrono	Controllo vettoriale flusso senza sensore Rapporto tensione/frequenza quadrato Voltage/frequency ratio (V/f)
massima frequenza di uscita	4 kHz
sovracoppia transitoria	150…170 % of nominal motor torque depending on drive rating and type of motor
rampe accelerazione/decelerazione	Lineare da 0 a 999,9 s U S
compensazione slittamento motore	Regolabile Preregolato in fabbrica
frequenza di commutazione	2...16 kHz regolabile 4...16 kHz con fattore di declassamento
frequenza di commutazione nominale	4 kHz
frenatura di arresto	Con iniezione CC
Brake chopper integrated	FALSE
corrente di linea	24,0 A a 100 V (impiego pesante) 20,2 A a 120 V (impiego pesante)
Corrente di Ingresso massima per fase	20,2 A
Massima tensione di uscita	240 V
potenza apparente	4,8 kVA a 240 V (impiego pesante)
corrente transitoria massima	15,0 A durante 60 s (impiego pesante) 16,5 A durante 2 s (impiego pesante)
Frequenza Di Rete	50...60 Hz
Relative symmetric network frequency tolerance	5 %
Isc linea presunta	1 kA
Base load current at high overload	10,0 A
potenza dissipata in W	93,0 W forced cooling:
Con funzione di sicurezza Safely Limited Speed (SLS)	FALSE
Con funzione di sicurezza Gestione sicura del freno (SBC/SBT)	FALSE
Con funzione di sicurezza Safe Operating Stop (SOS)	FALSE
Con funzione di sicurezza Posizione sicura (SP)	FALSE
Con funzione di sicurezza Logica programmabile sicura	FALSE
Con funzione di sicurezza Safe Speed Monitor (SSM)	FALSE
Con funzione di sicurezza Safe Stop 1 (SS1)	FALSE
Con sft fct Safe Stop 2 (SS2)	FALSE
Con funzione di sicurezza Safe Torque Off (STO)	FALSE
Con funzione di sicurezza Safely Limited Position (SLP)	FALSE
Con funzione di sicurezza Safe Direction (SDI)	FALSE
Tipo di protezione	Sovratensione alimentazione Sottotensione alimentazione Sovracorrente tra fasi in uscita e terra Protezione da surriscaldamento Cortocircuito tra le fasi del motore Against input phase loss in three-phase Protezione termica del motore tramite il convertitore tramite calcolo continuo di I²t
Coppia di serraggio	1,2 Nm
Isolamento	Elettrico tra alimentazione e controllo
Quantità Per Confezione	Set da 1
larghezza	105 mm
altezza	142 mm
profondità	156,2 mm
peso prodotto	1,4 kg

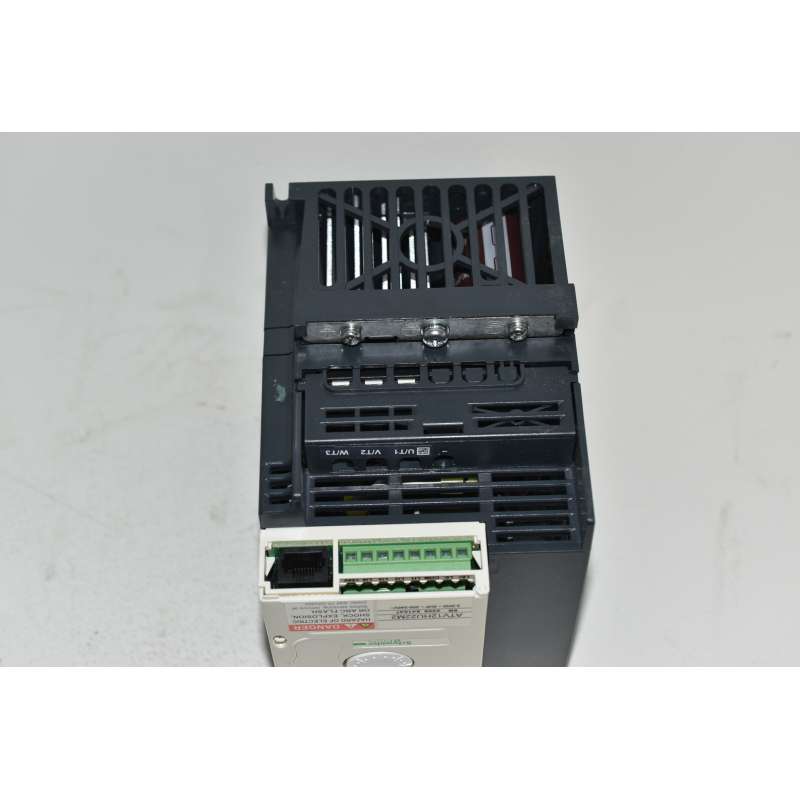

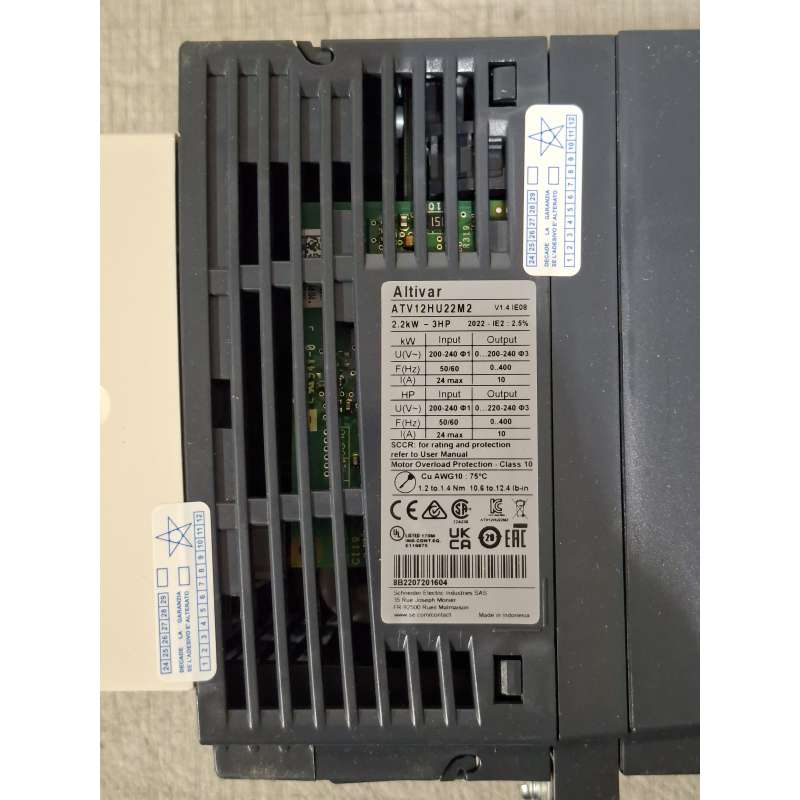

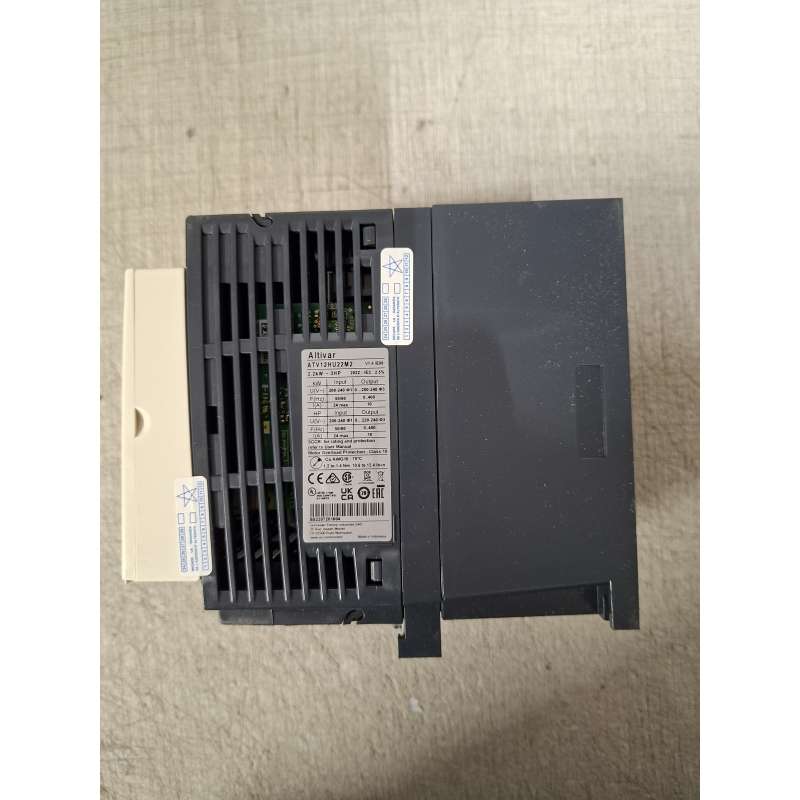

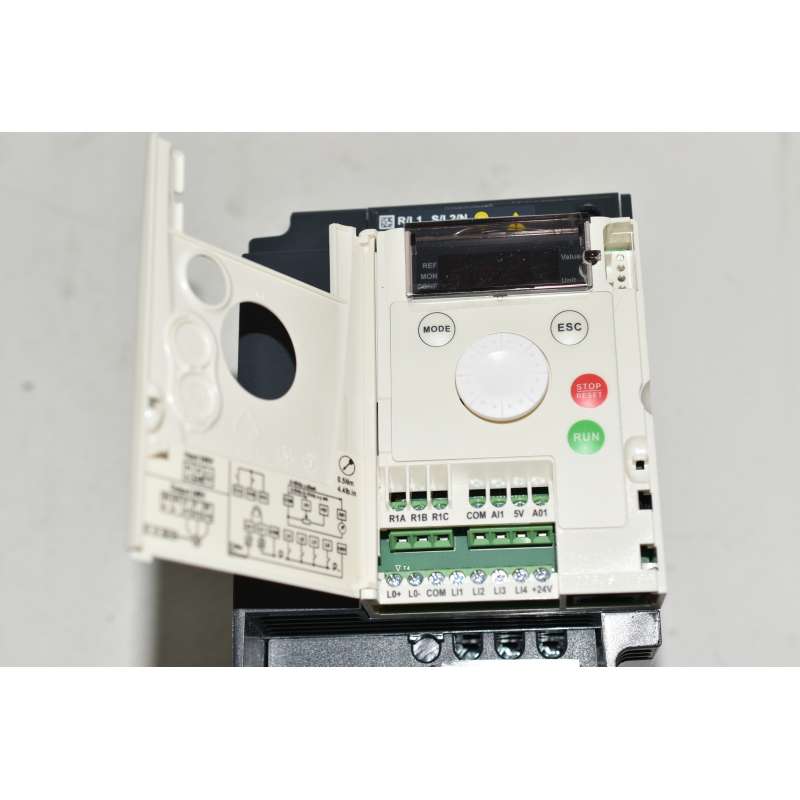

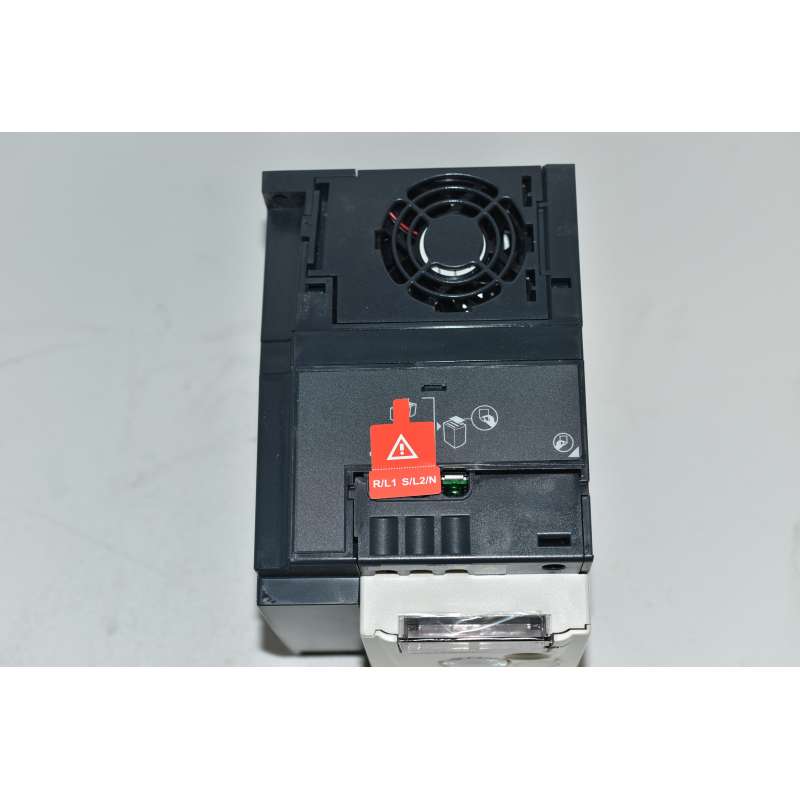

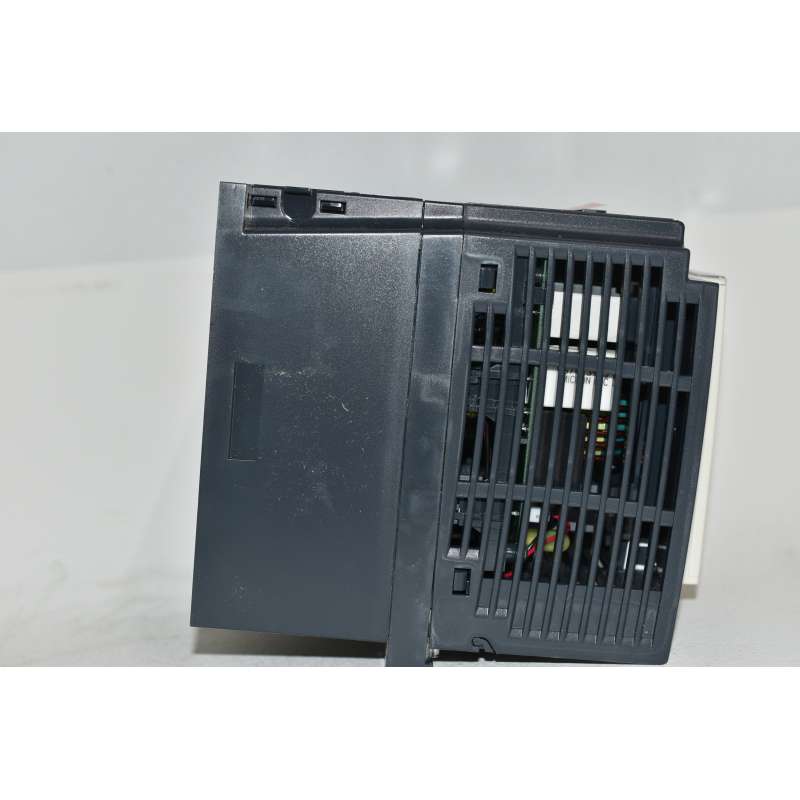

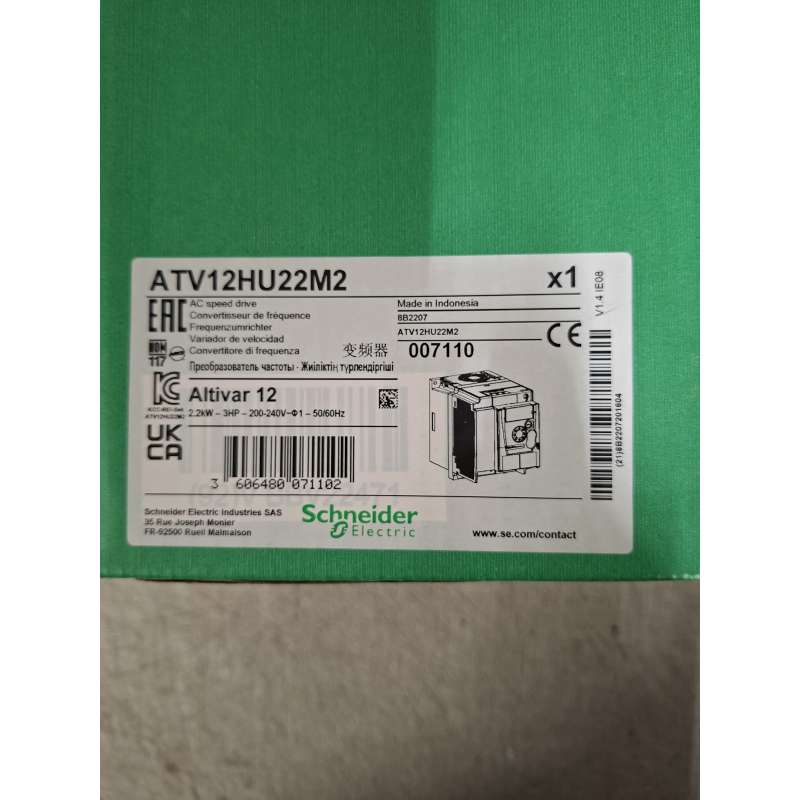

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
