ATV930U55N4 Schneider Variatore di Velocità 5,,5 KW 380-480 Vac Con Unità Frenatura
6966/CF1/DX/Q5
Nuovo (Altro)
640,00 € tasse incl.
tasse incl.
5 Articoli
| Tipo | Variatore di velocità |
| Descrizione delle condizioni | Nuovo, aperto per fare le foto |
| Marca | Schneider Electric |
ATV930U55N4 Schneider Variatore di Velocità 5,,5 KW 380-480 Vac Con Unità Frenatura

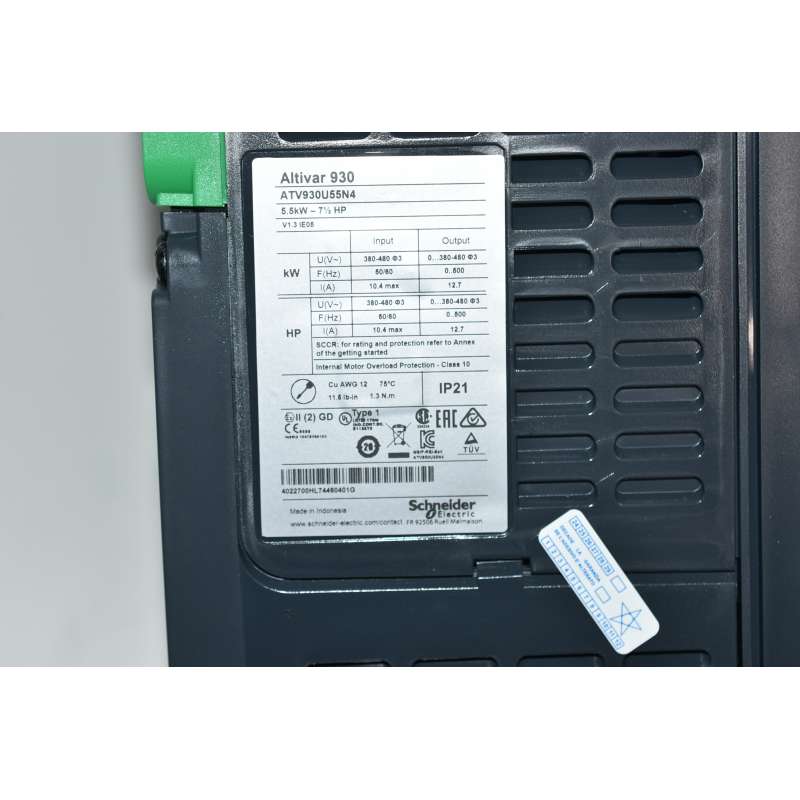

Seriale N.21HL174460401G
Descrizione
Il variatore di velocità Altivar ATV900 può alimentare motori asincroni a 3 fasi. È adatto per motori con potenza nominale fino a 5,5 kW/7,5 hp per applicazioni che richiedono un leggero sovraccarico (fino al 120%). È adatto per motori con potenza nominale fino a 4 kW/5 hp per applicazioni che richiedono un sovraccarico importante (fino al 150%). Può essere utilizzato con tensione nominale di alimentazione da 380V a 480V AC. Questo variatore di velocità/frequenza (VSD/VFD) è progettato specificamente per i processi industriali.
Specifiche
Seriale N.21HL174460401G
Descrizione
Il variatore di velocità Altivar ATV900 può alimentare motori asincroni a 3 fasi. È adatto per motori con potenza nominale fino a 5,5 kW/7,5 hp per applicazioni che richiedono un leggero sovraccarico (fino al 120%). È adatto per motori con potenza nominale fino a 4 kW/5 hp per applicazioni che richiedono un sovraccarico importante (fino al 150%). Può essere utilizzato con tensione nominale di alimentazione da 380V a 480V AC. Questo variatore di velocità/frequenza (VSD/VFD) è progettato specificamente per i processi industriali.
Specifiche
| Gamma Prodotto | Altivar Process ATV900 |
|---|---|
| Prodotto Per Applicazioni Specifiche | Process for industrial |
| Tipo Prodotto | Variatore di velocità |
| Variante | Versione standard With braking chopper |
| Applicazione | Applicazione industriale |
| Applicazione Prodotto | Motori asincroni Motori sincroni |
| numero di fasi rete | Trifase |
| Installazione | Montaggio a parete |
| corrente di uscita continua | 12,7 A a 4 kHz per impiego normale 9,3 A a 4 kHz per impiego pesante |
| Protocollo di comunicazione delle porte | Ethernet/IP Modbus TCP Modbus seriale |
| option module | Slot A: modulo comunicazione per Profibus DP V1 Slot A: modulo comunicazione per PROFINET Slot A: modulo comunicazione per DeviceNet Slot A: modulo comunicazione per EtherCAT Slot A: modulo comunicazione per connessione CANopen a cascata RJ45 Slot A: modulo comunicazione per CANopen SUB-D 9 Slot A: modulo comunicazione per CANopen morsetti a vite Slot A/slot B/slot C: scheda estensione ingressi/uscite Slot A/slot B/slot C: scheda estensione uscite relè Slot B: 5/12 V scheda interfaccia encoder digitale Slot B: scheda interfaccia encoder analogico Slot B: scheda interfaccia resolver modulo comunicazione per Ethernet Powerlink |
| Tensione alimentazione nominale [Us] | 380...480 V - 15...10 % |
| Tensione alimentazione nominale [us] | 380...480 V |
| Relative symmetric mains voltage tolerance | 10 % |
| Relative symmetric network frequency tolerance | 5 % |
| corrente di uscita nominale | 12,7 A |
| potenza motore in kW | 5,5 kW per impiego normale 4,0 kW per impiego pesante |
| Filtro EMC | Integrato With EMC plate option |
| grado di protezione IP | IP21 |
| grado di protezione | UL tipo 1 |
| collegamento elettrico | Controllo: terminale a vite 0,5...1,5 mm²/AWG 20...AWG 16 Lato linea: terminale a vite 2,5...6 mm²/AWG 14...AWG 10 DC bus: terminale a vite 2,5...6 mm²/AWG 14...AWG 10 Motore: terminale a vite 4...6 mm²/AWG 12...AWG 10 |
|---|---|
| velocità di trasmissione | 10/100 Mbit/s per Ethernet IP/Modbus TCP 4,8 - 9,6 - 19,2 - 38,4 kbit/s per Modbus seriale |
| modo di scambio | Half duplex, full duplex, autonegoziazione Ethernet IP/Modbus TCP |
| formato dati | 8 bit, parità dispari o nessuna parità configurabile per Modbus seriale |
| tipo di polarizzazione | Nessuna impedenza per Modbus seriale |
| Numero di indirizzi | 1…247 per Modbus seriale |
| alimentazione | Alimentazione esterna per ingressi digitali: 24 V DC (19…30 V), <1,25 mA, tipo di protezione: protezione sovraccarico e da cortocircuito Alimentazione interna per potenziometro di riferimento (da 1 a 10 kOhm): 10,5 V DC +/- 5 %, <10 mA, tipo di protezione: protezione sovraccarico e da cortocircuito Alimentazione interna per ingressi digitali e STO: 24 V DC (21…27 V), <200 mA, tipo di protezione: protezione sovraccarico e da cortocircuito |
| Segnalazione locale | Diagnostica locale: 3 LED (mono/dual colore) Stato comunicazione integrata: 5 LED (doppio colore) Stato modulo di comunicazione: 2 LED (doppio colore) Presenza di tensione: 1 LED (rosso) |
| compatibilità ingresso | DI1...DI8: ingresso digitale PLC livello 1 conforme a IEC 61131-2 DI7, DI8: pulse input PLC livello 1 conforme a IEC 65A-68 STOA, STOB: ingresso digitale PLC livello 1 conforme a IEC 61131-2 |
| logica ingresso digitale | Logica positiva (sorgente) (DI1...DI8), < 5 V (stato 0), > 11 V (stato 1) Logica negativa (corrente) (DI1...DI8), > 16 V (stato 0), < 10 V (stato 1) Logica positiva (sorgente) (DI7, DI8), < 0,6 V (stato 0), > 2,5 V (stato 1) Logica positiva (sorgente) (STOA, STOB), < 5 V (stato 0), > 11 V (stato 1) |
| durata campionatura | 2 ms +/- 0,5 ms (DI1...DI8) - ingresso digitale 5 ms +/- 1 ms (DI7, DI8) - pulse input 1 ms +/- 1 ms (AI1, AI2, AI3) - ingresso analogico 5 ms +/- 1 ms (AQ1, AQ2) - uscita analogica |
| precisione | +/-0,6% AI1, AI2, AI3 per una variazione di temperaturadi 60°C ingresso analogico +/- 1 % AQ1, AQ2 per una variazione di temperaturadi 60°C uscita analogica |
| errore linearità | : +/-0,15% del valore massimo per ingresso analogico AI1, AI2, AI3 : +/-0,2% per uscita analogica AQ1, AQ2 |
| tempo di refresh | : 5 ms (+/- 0,5 ms) (R1, R2, R3)uscita relé |
| isolamento | Tra terminali di potenza e controllo |
| Numero ingressi digitali | 10 |
| tipo di ingresso digitale | DI1...DI8 programmabile, 24 V CC (<= 30 V), impedenza: 3,5 kOhm DI7, DI8 programmabile come ingresso ad impulsi: 0…30 kHz, 24 V CC (<= 30 V) STOA, STOB safe torque off, 24 V CC (<= 30 V), impedenza: > 2,2 kOhm |
| Numero uscite digitali | 2 |
| tipo di uscita digitale | Uscita logica DQ+ 0…1 kHz Programmable as pulse output DQ+ 0…30 kHz Uscita logica DQ- 0…1 kHz |
| Numero ingressi analogici | 3 |
| tipo di ingresso analogico | Tensione configurabile con software AI1, AI2, AI3: 0...10 V CC, impedenza: 30 kOhm, risoluzione 12 bit Corrente configurabile con software AI1, AI2, AI3: 0...20 mA/4...20 mA, impedenza: 250 Ohm, risoluzione 12 bit |
| numero uscite analogiche | 2 |
| tipo uscita analogica | Tensione configurabile con software AQ1, AQ2: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit Corrente configurabile con software AQ1, AQ2: 0...20 mA impedenza 500 Ohm, risoluzione 10 bit |
| numero relè uscita | 3 |
| tipo uscita relè | AQ1 R1: relè di guasto NO/NC durata elettrica 100000 cicli AQ1 R2: sequenza relay NO durata elettrica 1000000 cicli AQ1 R3: sequenza relay NO durata elettrica 1000000 cicli |
| massima corrente di commutazione | : 3 A a 250 V CA su resistivo carico, cos phi = 1 R1 uscita relé : 3 A a 30 V CC su resistivo carico, cos phi = 1 R1 uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1 uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1 uscita relé : 5 A a 250 V CA su resistivo carico, cos phi = 1 R2, R3 uscita relé : 5 A a 30 V CC su resistivo carico, cos phi = 1 R2, R3 uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2, R3 uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2, R3 uscita relé |
| corrente minima di commutazione | : 5 mA a 24 V CC R1, R2, R3 uscita relé |
| Logica ingresso digitale | 16 velocità preselezionate |
| Interfaccia | Ethernet 2 cavi RS 485 |
| Tipo di connettore | 2 RJ45 1 RJ45 |
| metodo di accesso | Schiavo Modbus TCP |
| Velocità di trasmissione | 10, 100 Mbits 4.8 kbps 9600 bit/s 19200 bit/s |
| Trama di trasmissione | RTU |
| Numero di indirizzi | 1…247 |
| Formato dati | 8 bit, parità dispari o nessuna parità configurabile |
| tipo di polarizzazione | Nessuna impedenza |
| 4 quadrant operation possible | TRUE |
| profilo di controllo motore asincrono | Modalità coppia ottimizzata Coppia standard variabile Coppia standard costante |
| profilo di controllo motore sincrono | Motore a magnete permanente Synchronous reluctance motor |
| massima frequenza di uscita | 599 Hz |
| rampe accelerazione/decelerazione | Lineare, impostabile da 0,01…9999 s |
| compensazione slittamento motore | Regolabile Può essere soppresso Non disponibile nella legge di controllo per motori sincroni Qualsiasi carico automatico |
| frequenza di commutazione | 2...16 kHz regolabile 4...16 kHz con fattore di declassamento |
| frequenza di commutazione nominale | 4 kHz |
| frenatura di arresto | Con iniezione CC |
| Brake chopper integrated | TRUE |
| corrente di linea | 10,4 A a 380 V (impiego normale) 8,0 A a 380 V (impiego pesante) 9,1 A a 480 V (impiego normale) 7,2 A a 480 V (impiego pesante) |
| Corrente di Ingresso massima per fase | 10,4 A |
| Massima tensione di uscita | 480,0 V |
| potenza apparente | 7,6 kVA a 480 V (impiego normale) 6 kVA a 480 V (impiego pesante) |
| corrente transitoria massima | 15,2 A durante 60 s (impiego normale) 14 A durante 60 s (impiego pesante) |
| Frequenza Di Rete | 50...60 Hz |
| Isc linea presunta | 50 kA |
| Base load current at high overload | 9,3 A |
| Base load current at low overload | 12,7 A |
| potenza dissipata in W | 36 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz 145 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz |
| Con funzione di sicurezza Safely Limited Speed (SLS) | TRUE |
| Con funzione di sicurezza Gestione sicura del freno (SBC/SBT) | TRUE |
| Con funzione di sicurezza Safe Operating Stop (SOS) | FALSE |
| Con funzione di sicurezza Posizione sicura (SP) | FALSE |
| Con funzione di sicurezza Logica programmabile sicura | FALSE |
| Con funzione di sicurezza Safe Speed Monitor (SSM) | FALSE |
| Con funzione di sicurezza Safe Stop 1 (SS1) | TRUE |
| Con sft fct Safe Stop 2 (SS2) | FALSE |
| Con funzione di sicurezza Safe Torque Off (STO) | TRUE |
| Con funzione di sicurezza Safely Limited Position (SLP) | FALSE |
| Con funzione di sicurezza Safe Direction (SDI) | FALSE |
| Tipo di protezione | Protezione termica: motore Funzione Safe Torque Off: motore Interruzione fase motore: motore Protezione termica: comando Funzione Safe Torque Off: comando Sovratemperatura: comando Sovracorrente tra fasi in uscita e terra : comando Sovraccarico della tensione di uscita: comando Protezione da cortocircuito: comando Interruzione fase motore: comando Sovratensioni sul bus CC: comando Sovratensione alimentazione: comando Sottotensione alimentazione: comando Perdita fase alimentazione: comando Overspeed: comando Interruzione sul circuito di controllo: comando |
| Quantità Per Confezione | 1 |

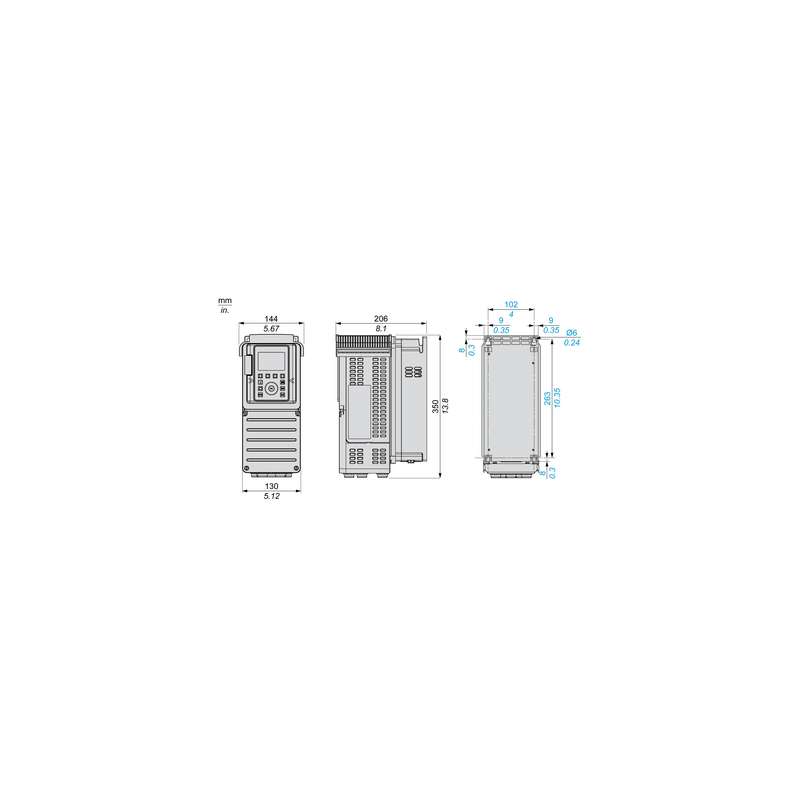

| Larghezza | 144 mm |
| altezza | 350 mm |
| profondità | 206 mm |
| Peso Netto | 4,7 kg |
| Resistenza di isolamento | > 1 MOhm 500 V CC per 1 minuto a massa |
|---|---|
| livello di rumore | 54,5 dB conforme a 86/188/EEC |
| Resistenza alle vibrazioni | 1,5 mm picco-picco (f= 2…13 Hz) conforming to IEC 60068-2-6 1 gn (f= 13…200 Hz) conforming to IEC 60068-2-6 |
| Resistenza agli shock | 15 gn per 11 ms conforme a IEC 60068-2-27 |
| Caratteristiche ambientali | Resistenza ad atmosfere chimiche classe 3C3 conforme a IEC 60721-3-3 Resistenza ad ambienti polverosi classe 3S3 conforme a IEC 60721-3-3 |
| umidità relativa | 5…95 % senza condensa conforme a IEC 60068-2-3 |
| Temperatura ambiente di funzionamento | -15…50 °C (senza declassamento) 50…60 °C (con fattore di declassamento) |
| Altitudine di funzionamento | <= 1000 m senza declassamento 1000...4800 m con declassamento corrente dell'1% per 100 m |
| Posizione operativa | Verticale +/- 10 gradi |
| Certificazioni Prodotto | TÜV CSA UL |
| Marcatura | CE |
| Norme Di Riferimento | UL 508C IEC 61800-3 IEC 61800-5-1 IEC 61000-3-12 R2C IEC 61508 R2A |
| Maximum THDI | <48 % pieno carico conforme a IEC 61000-3-12 |
| Stile Assemblaggio | Incluso |
| Compatibilità elettromagnetica | Test di immunità alle scariche elettrostatiche livello 3 conforming to IEC 61000-4-2 Test immunità ai campi elettromagnetici irradiati a radiofrequenza livello 3 conforming to IEC 61000-4-3 Prova di immunità ai transitori veloci / burst livello 4 conforming to IEC 61000-4-4 Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforming to IEC 61000-4-5 Test immunità radiofrequenza condotta livello 3 conforming to IEC 61000-4-6 |
| Environmental class (during operation) | Classe 3C3 secondo IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Accelerazione massima sotto impatto d'urto (durante il funzionamento) | 150 m/s² per 11 ms |
| Massima accelerazione sotto stress vibrazionale (durante il funzionamento) | 10 m/s² a 13...200 Hz |
| Deformazione massima sotto carico vibrante (durante il funzionamento) | 1.5 mm at 2...13 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| volume aria raffreddamento | 38 m3/h |
| Categoria di sovratensione | III |
| circuito di regolazione | Regolatore PID regolabile |
| livello di rumore | 54,5 dB |
| Grado di inquinamento | 2 |
| Temperatura di trasporto dell'aria ambiente | -40…70 °C |
| Temperatura Di Stoccaggio | -40…70 °C |

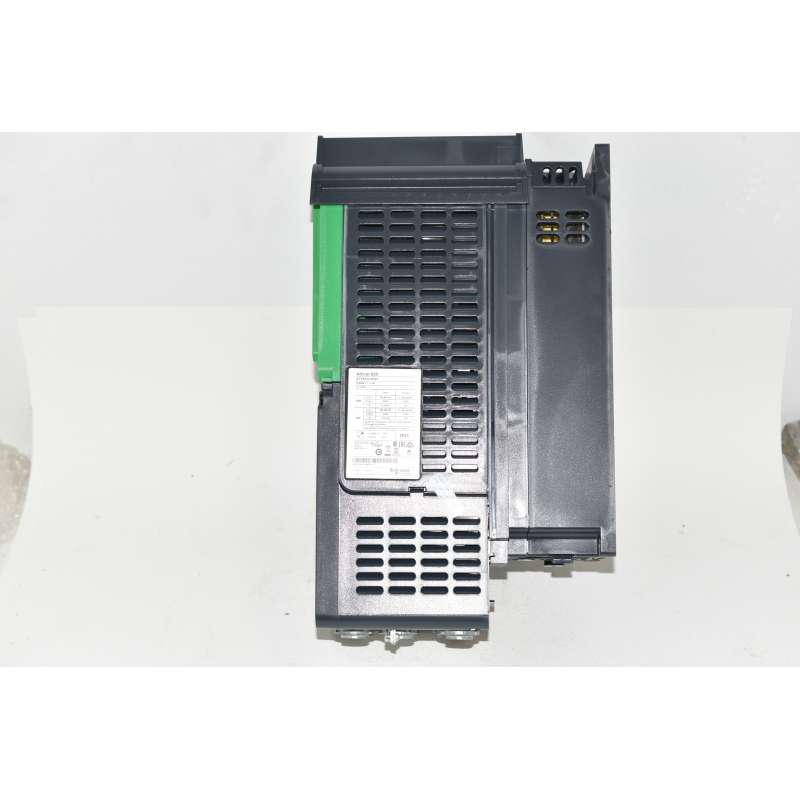

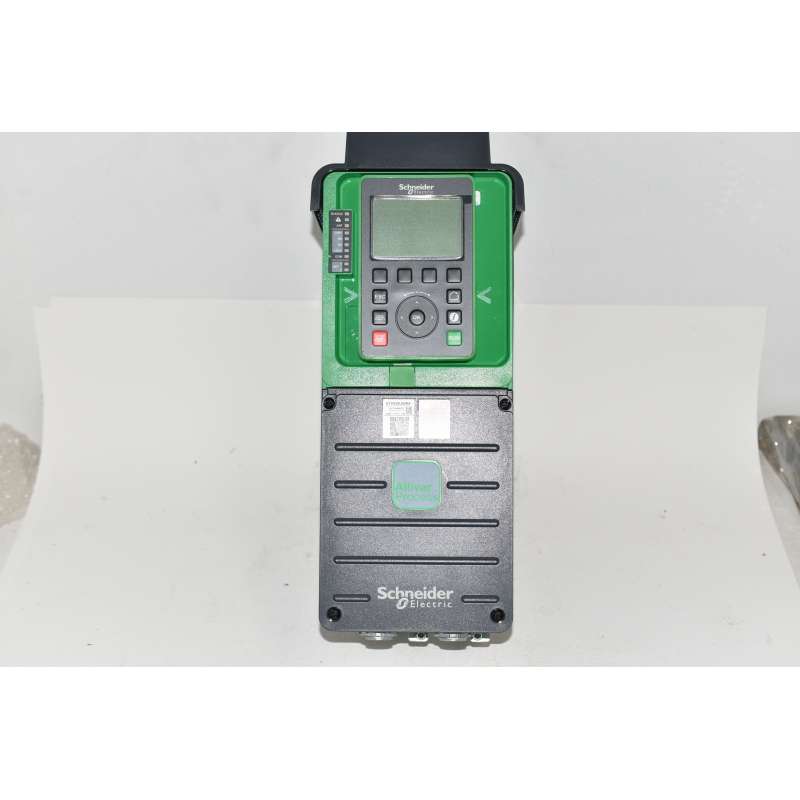

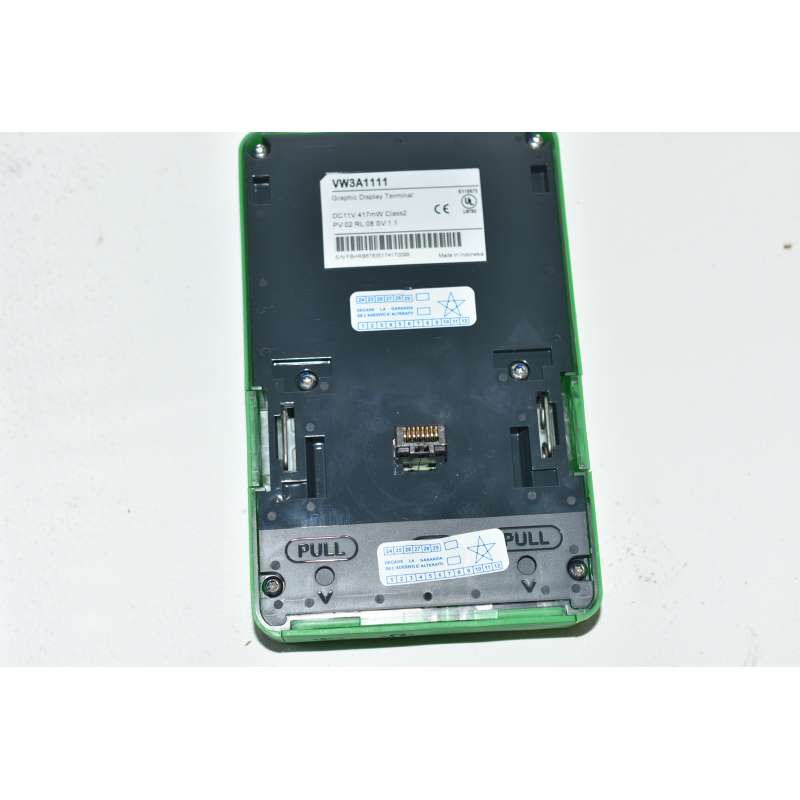

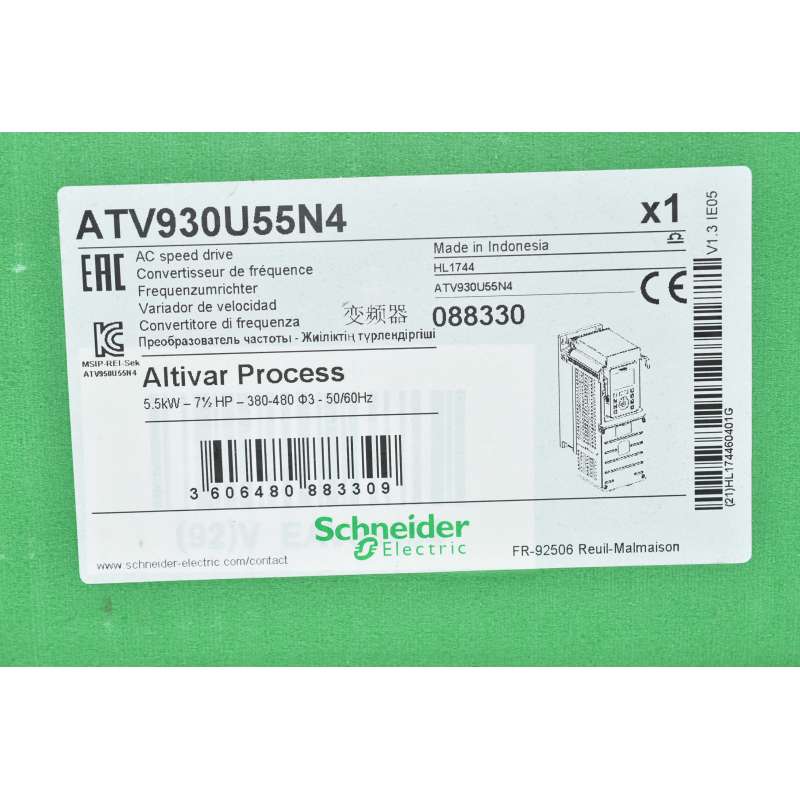

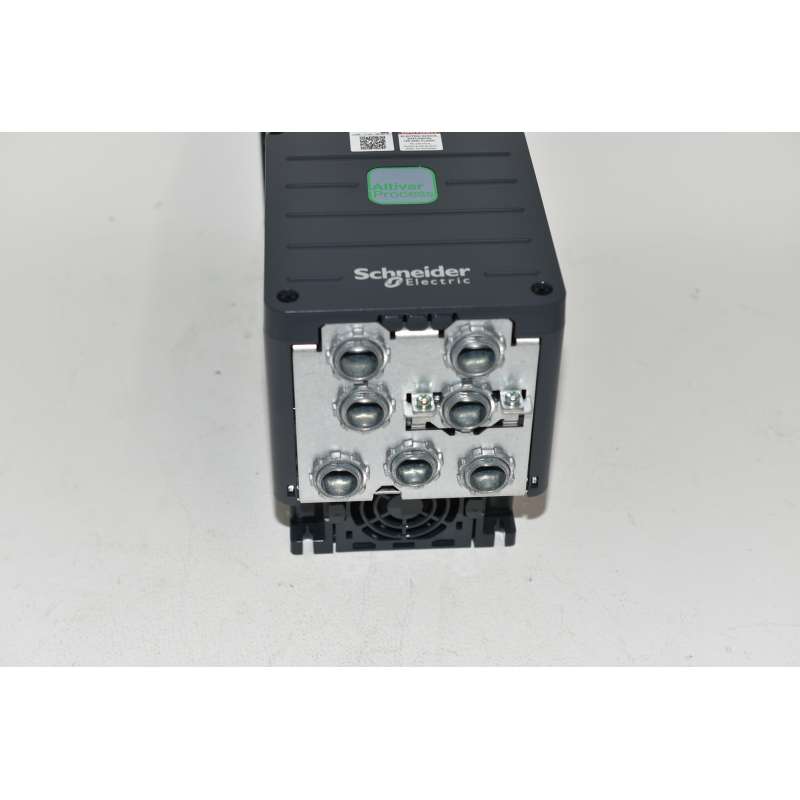

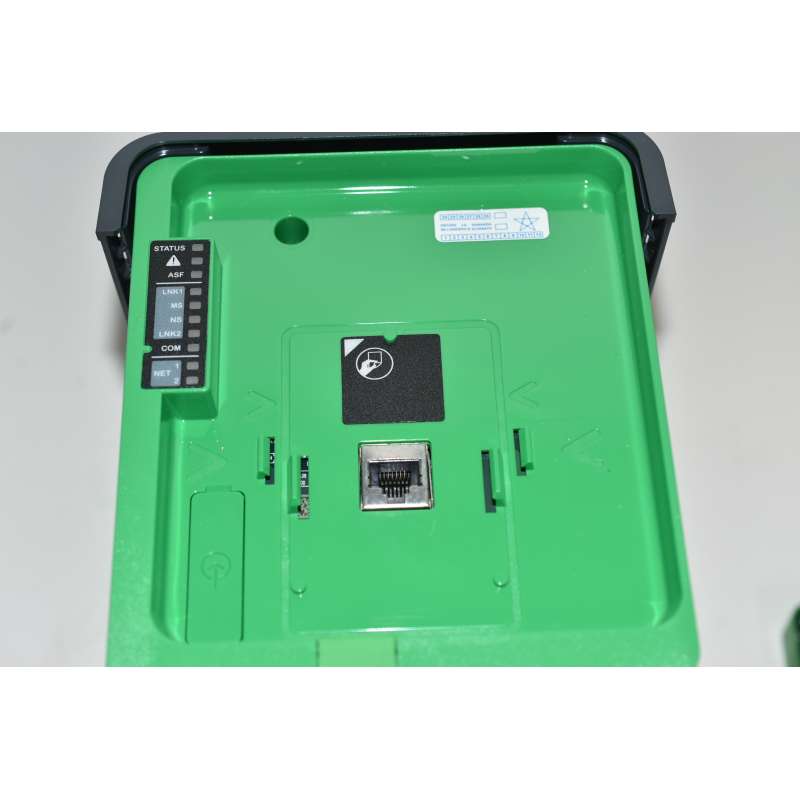

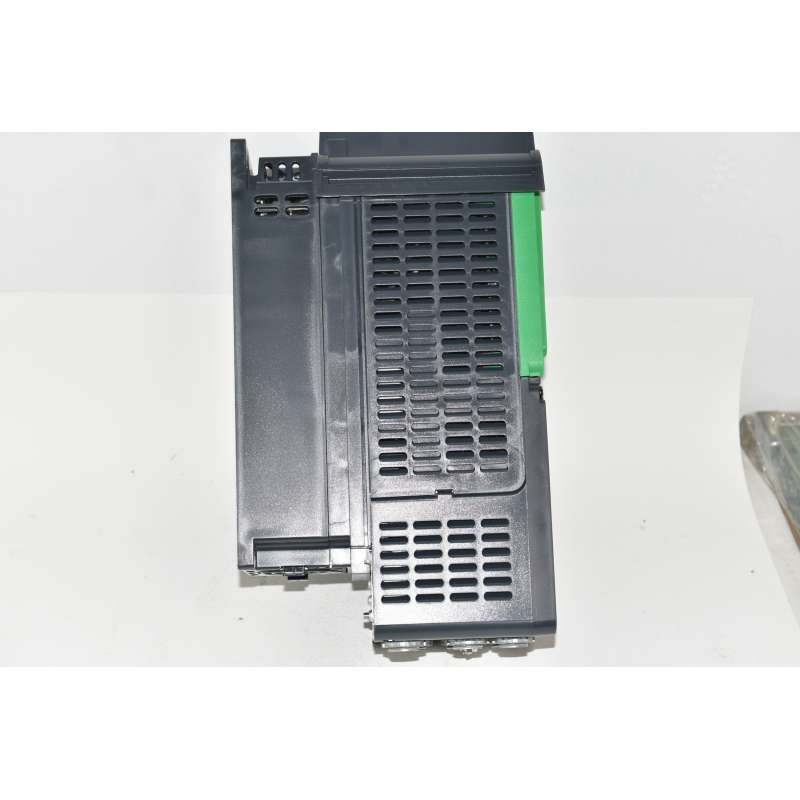

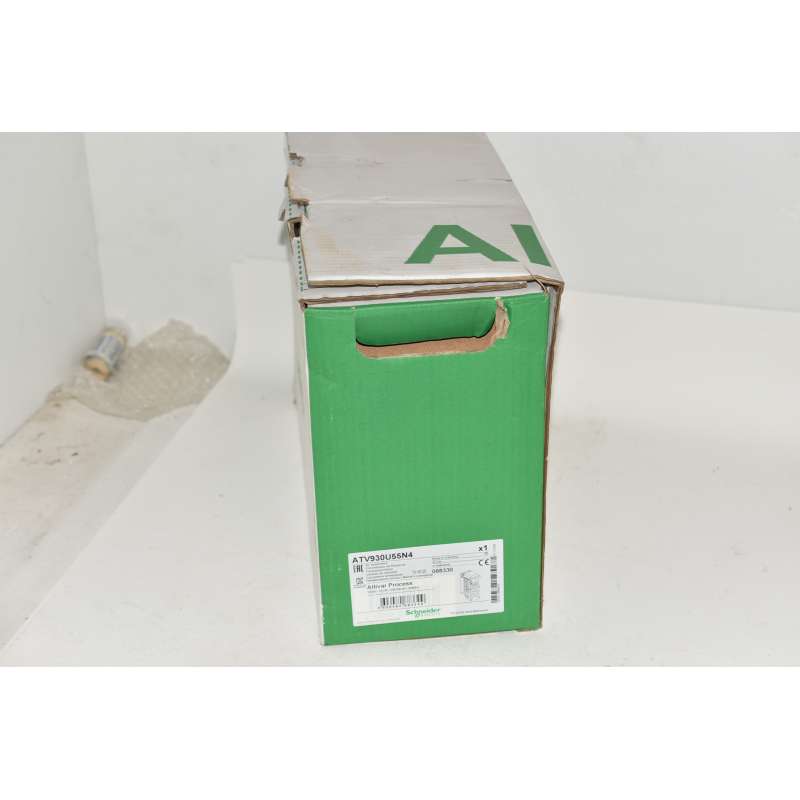

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
