ATV340U75N4 Schneider Variatore di velocità 7,5KW HD 400V 3 Fase

Riferimento: 6961/CF5/DX/Q1

Condizione: Nuovo (Altro)

650,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Variatore di velocità
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric

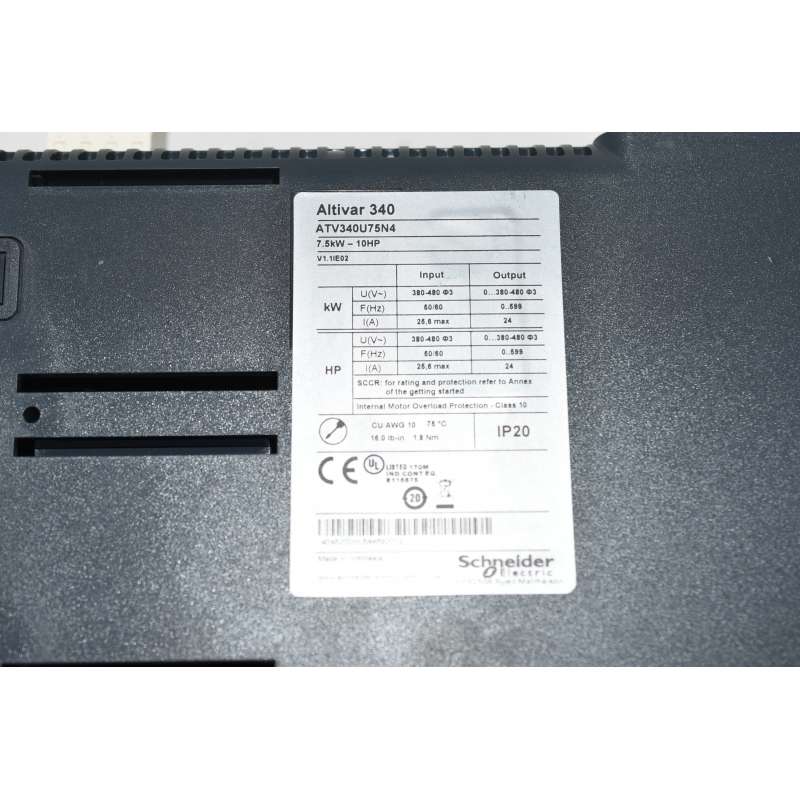

ATV340U75N4 Schneider Variatore di velocità 7,5KW HD 400V 3 Fase
Seriale N.4048200HL644892012
Descrizione
Il variatore di velocità Altivar 340 è in grado di alimentare motori sincroni e asincroni a 3 fasi con controllo a circuito aperto e chiuso. La serie di variatori Altivar ATV340 è dimensionata per lavorare in condizioni gravose. L'unità funziona con una potenza nominale fino a 7,5 kW/10 hp e una tensione nominale da 380V a 480V AC. Il variatore ATV340 è stato progettato per soddisfare le esigenze delle applicazioni in ambienti difficili, come vibrazioni, urti e polvere non conduttiva, e dove è necessaria una resistenza alle alte temperature fino a 60 °C.
Specifiche:

Gamma Prodotto	Altivar Machine ATV340
Tipo Prodotto	Variatore di velocità
Prodotto Per Applicazioni Specifiche	Machine
Installazione	Installazione in quadro
Variante	Versione standard
Protocollo di comunicazione delle porte	Modbus seriale
scheda opzionale	Modulo comunicazione, Profibus DP V1 Modulo comunicazione, PROFINET Modulo comunicazione, DeviceNet Modulo comunicazione, CANopen Modulo comunicazione, EtherCAT
Numero di fasi della rete	Trifase
Frequenza di alimentazione	50...60 Hz +/- 5 %
Tensione alimentazione nominale [Us]	380...480 V - 15...10 %
corrente di uscita nominale	16,5 A
potenza motore in kW	11 kW per impiego normale 7,5 kW per impiego pesante
potenza motore in hp	15 hp per impiego normale 10 hp per impiego pesante
Filtro EMC	Class C3 EMC filter integrated
grado di protezione IP	IP20

Caratteristiche tecniche
Numero ingressi digitali	5
tipo di ingresso digitale	PTI programmabile come ingresso ad impulsi: 0…30 kHz, 24 V CC (30 V) DI1...DI5 safe torque off, 24 V CC (30 V), impedenza: 3,5 kOhm programmabile
number of preset speeds	16 velocità preselezionate
Numero uscite digitali	2,0
tipo di uscita digitale	Programmable output DQ1, DQ2 30 V CC 100 mA
Numero ingressi analogici	2
tipo di ingresso analogico	Corrente configurabile con software AI1: 0...20 mA, impedenza: 250 Ohm, risoluzione 12 bit Configurabile via SW come sonda di temperatura o sensore di livello AI1 Tensione configurabile con software AI1: 0...10 V CC, impedenza: 31,5 kOhm, risoluzione 12 bit Tensione configurabile con software AI2: - 10...10 V CC, impedenza: 31,5 kOhm, risoluzione 12 bit
numero uscite analogiche	1
tipo uscita analogica	Tensione configurabile con software AQ1: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit Corrente configurabile con software AQ1: 0...20 mA impedenza 500 Ohm, risoluzione 10 bit
numero relè uscita	2
Tensione di uscita	<= tensione di alimentazione
tipo uscita relè	Uscita relè R1A Uscita relè R1C durata elettrica 100000 cicli Uscita relè R2A Uscita relè R2C durata elettrica 100000 cicli
massima corrente di commutazione	: 3 A a 250 V CA su resistivo carico, cos phi = 1 R1C uscita relé : 3 A a 30 V CC su resistivo carico, cos phi = 1 R1C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1C uscita relé : 5 A a 250 V CA su resistivo carico, cos phi = 1 R2C uscita relé : 5 A a 30 V CC su resistivo carico, cos phi = 1 R2C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2C uscita relé
corrente minima di commutazione	: 5 mA a 24 V CC R1B uscita relé : 5 mA a 24 V CC R2C uscita relé
Interfaccia	2 cavi RS 485
Tipo di connettore	1 RJ45
metodo di accesso	Schiavo Modbus RTU
Velocità di trasmissione	4,8 kbit/s 9,6 kbit/s 19,2 kbit/s 38,4 kbit/s
Trama di trasmissione	RTU
Numero di indirizzi	1…247
Formato dati	8 bit, parità dispari o nessuna parità configurabile
tipo di polarizzazione	Nessuna impedenza
4 quadrant operation possible	TRUE
profilo di controllo motore asincrono	Coppia standard variabile Coppia standard costante Modalità coppia ottimizzata
profilo di controllo motore sincrono	Motore a magnete permanente Motori a riluttanza
Grado di inquinamento	2 conforme a IEC 61800-5-1
massima frequenza di uscita	0,599 kHz
rampe accelerazione/decelerazione	Lineare, impostabile da 0,01…9999 s S, U o personalizzato
compensazione slittamento motore	Qualsiasi carico automatico Può essere soppresso Regolabile Non disponibile nella legge di controllo per motori sincroni
frequenza di commutazione	2...16 kHz regolabile 4...16 kHz con fattore di declassamento
frequenza di commutazione nominale	4 kHz
frenatura di arresto	Con iniezione CC
Brake chopper integrated	TRUE
corrente di linea	22,0 A a 380 V (impiego normale) 17,7 A a 480 V (impiego normale) 25,6 A a 380 V (impiego pesante) 20,4 A a 480 V (impiego pesante)
corrente di linea	25,6 A a 380 V senza induttanza di linea (impiego pesante) 20,4 A a 480 V senza induttanza di linea (impiego pesante) 22 A a 380 V con induttanza di linea esterna (impiego normale) 17,7 A a 480 V con induttanza di linea esterna (impiego normale) 14,6 A a 380 V con induttanza di linea esterna (impiego pesante) 12,1 A a 480 V con induttanza di linea esterna (impiego pesante)
Corrente di Ingresso massima per fase	25,6 A
Massima tensione di uscita	480 V
potenza apparente	17 kVA a 480 V (impiego normale) 17 kVA a 480 V (impiego pesante)
corrente transitoria massima	26,4 A durante 60 s (impiego normale) 24,8 A durante 60 s (impiego pesante) 32,4 A durante 2 s (impiego normale) 29,7 A durante 2 s (impiego pesante)
collegamento elettrico	Terminale a vite, capacità di serraggio: 4...6 mm² per DC bus Terminale a vite, capacità di serraggio: 0,2...2,5 mm² per controllo Terminale a vite, capacità di serraggio: 1,5...6 mm² per motor Terminale a vite, capacità di serraggio: 2,5...6 mm² per line side
Isc linea presunta	22 kA
Base load current at high overload	16,5 A
Base load current at low overload	24,0 A
potenza dissipata in W	180 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz (impiego pesante) 180 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz (impiego pesante) 249 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz (impiego normale) 249 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz (impiego normale)
collegamento elettrico	DC bus: terminale a vite 4...6 mm²/AWG 12...AWG 10 Controllo: terminale a vite 0,2...2,5 mm²/AWG 24...AWG 12 Motore: terminale a vite 1,5...6 mm²/AWG 14...AWG 10 Lato linea: terminale a vite 2,5...6 mm²/AWG 12...AWG 10
Con funzione di sicurezza Safely Limited Speed (SLS)	TRUE
Con funzione di sicurezza Gestione sicura del freno (SBC/SBT)	TRUE
Con funzione di sicurezza Safe Operating Stop (SOS)	FALSE
Con funzione di sicurezza Posizione sicura (SP)	FALSE
Con funzione di sicurezza Logica programmabile sicura	FALSE
Con funzione di sicurezza Safe Speed Monitor (SSM)	FALSE
Con funzione di sicurezza Safe Stop 1 (SS1)	TRUE
Con sft fct Safe Stop 2 (SS2)	FALSE
Con funzione di sicurezza Safe Torque Off (STO)	TRUE
Con funzione di sicurezza Safely Limited Position (SLP)	FALSE
Con funzione di sicurezza Safe Direction (SDI)	FALSE
Tipo di protezione	Protezione termica: motore Funzione Safe Torque Off: motore Perdita fase motore: motore Protezione termica: comando Funzione Safe Torque Off: comando Sovratemperatura: comando Sovracorrente: comando Sovracorrente d'uscita tra fase motore e terra: comando Sovracorrente d'uscita tra fasi motore: comando Cortocircuito tra fase motore e terra: comando Cortocircuito tra le fasi del motore: comando Perdita fase motore: comando Sovratensione bus DC: comando Sovratensione alimentazione: comando Sottotensione alimentazione: comando Perdita fase rete: comando Superamento limite di velocità: comando Interruzione sul circuito di controllo: comando
Larghezza	110,0 mm
altezza	270,0 mm
Profondità	234,0 mm
Peso Netto	3,0 kg
corrente di uscita continua	24 A a 4 kHz per impiego normale 16,5 A a 4 kHz per impiego pesante

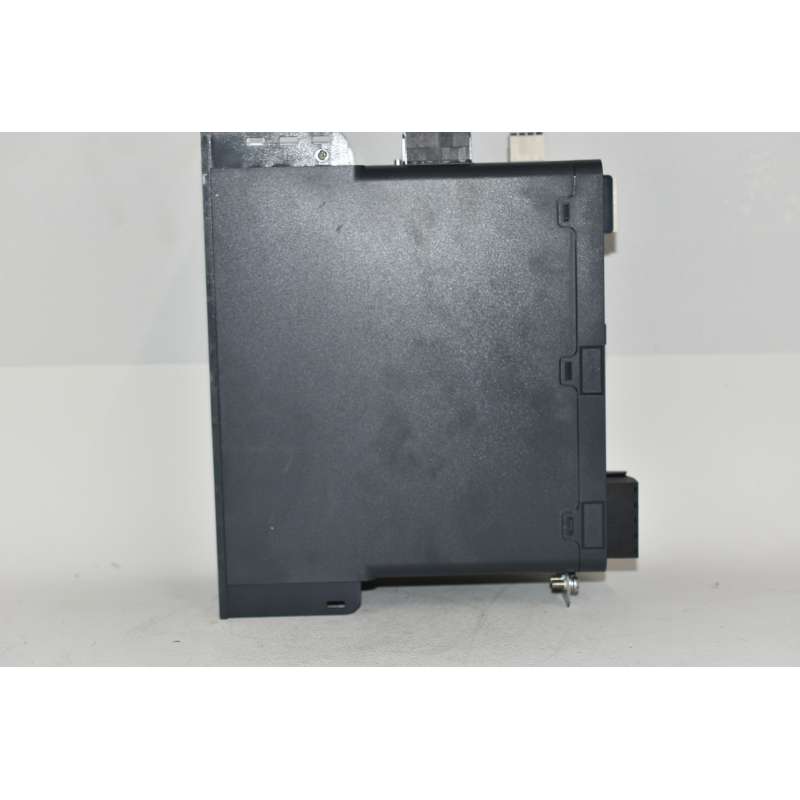

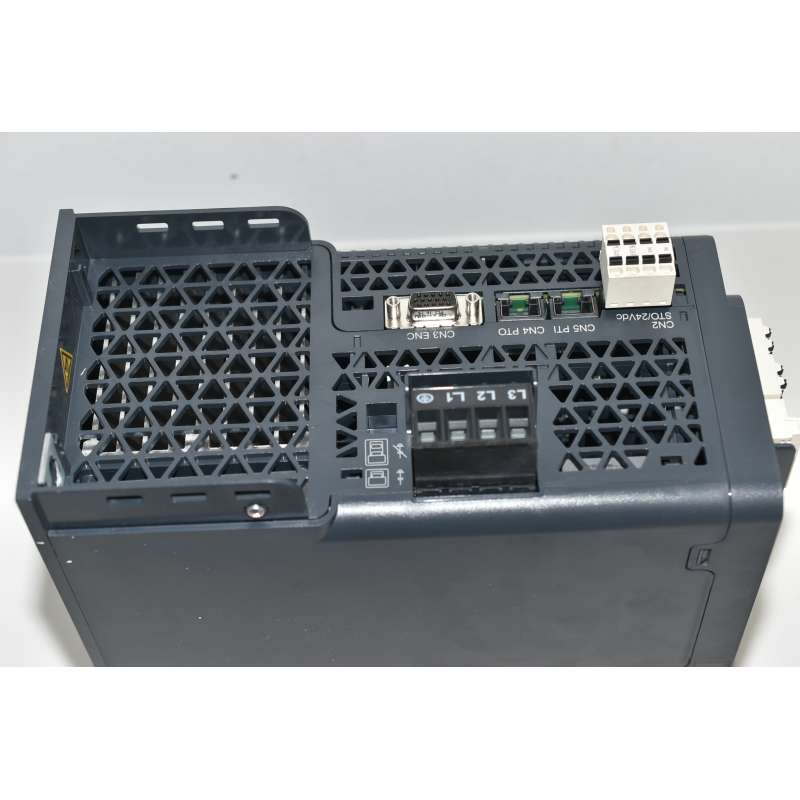

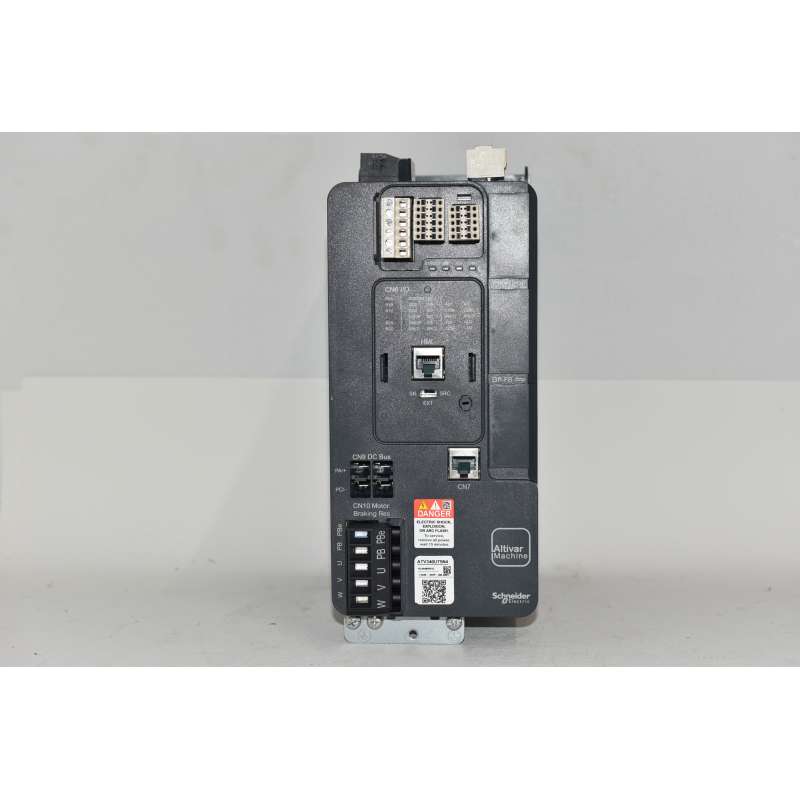

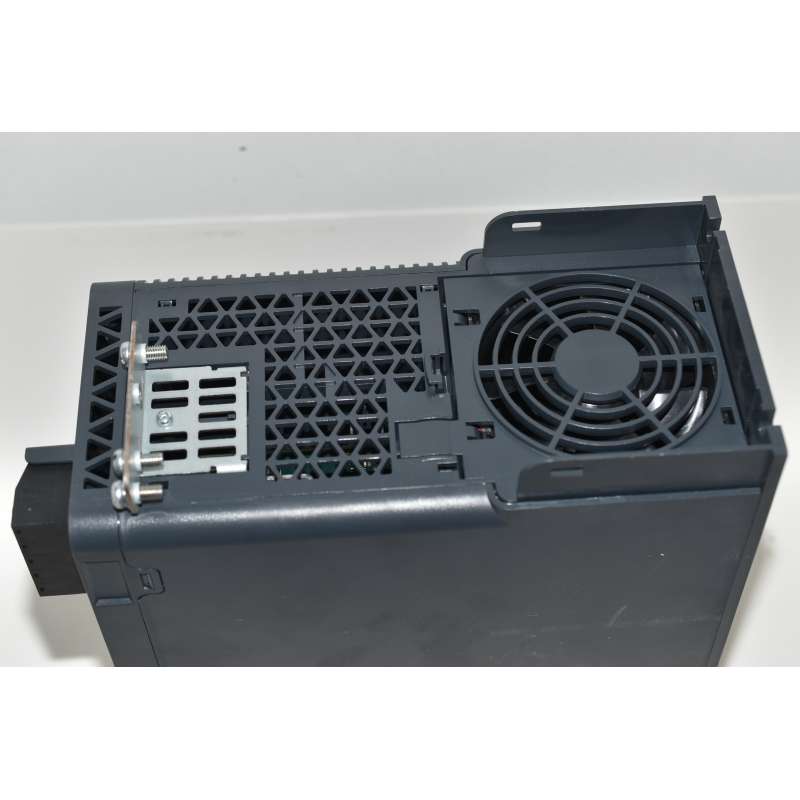

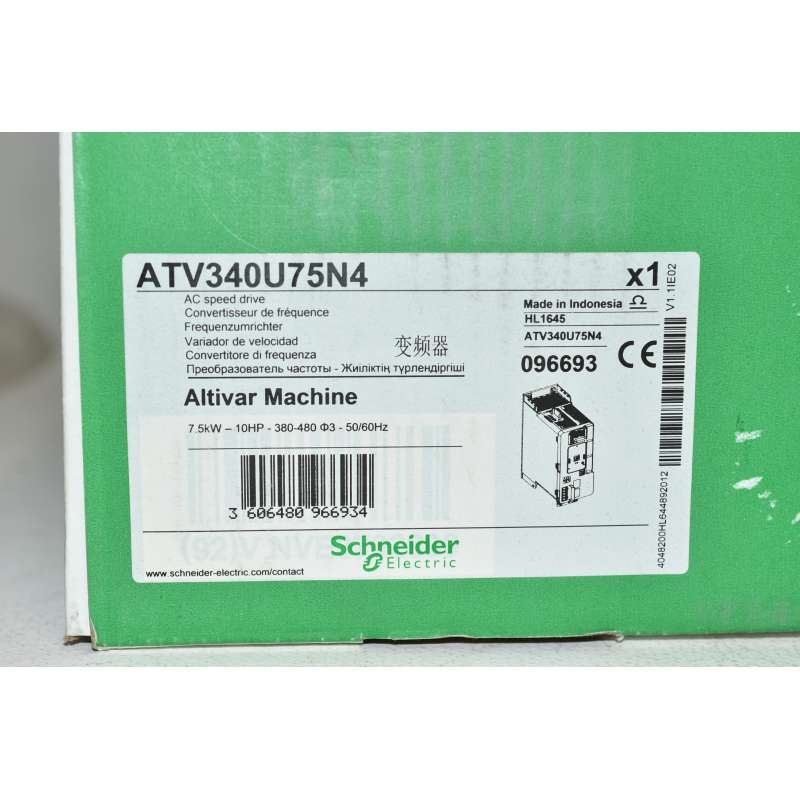

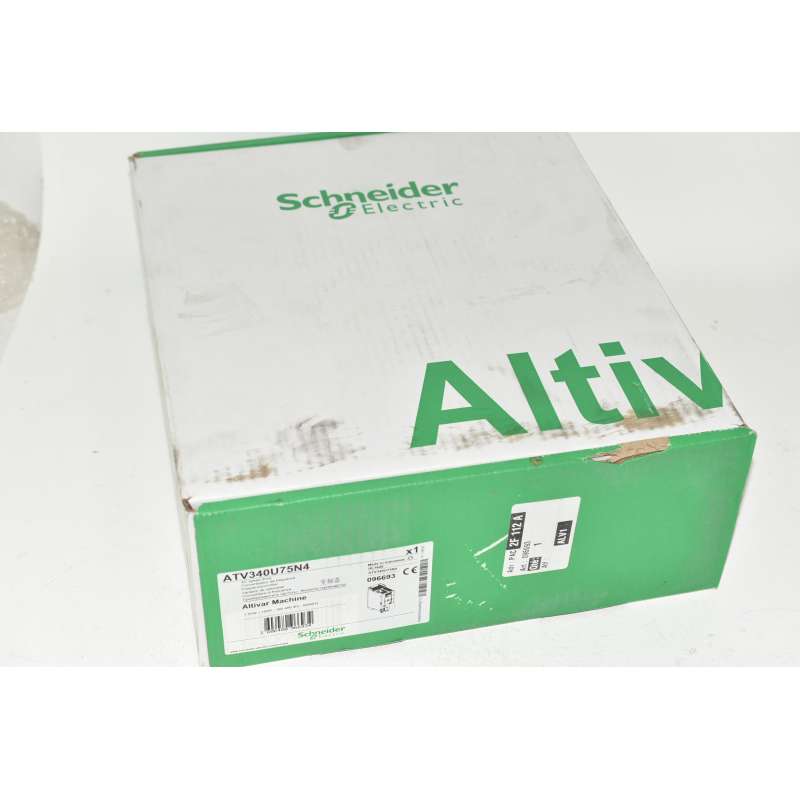

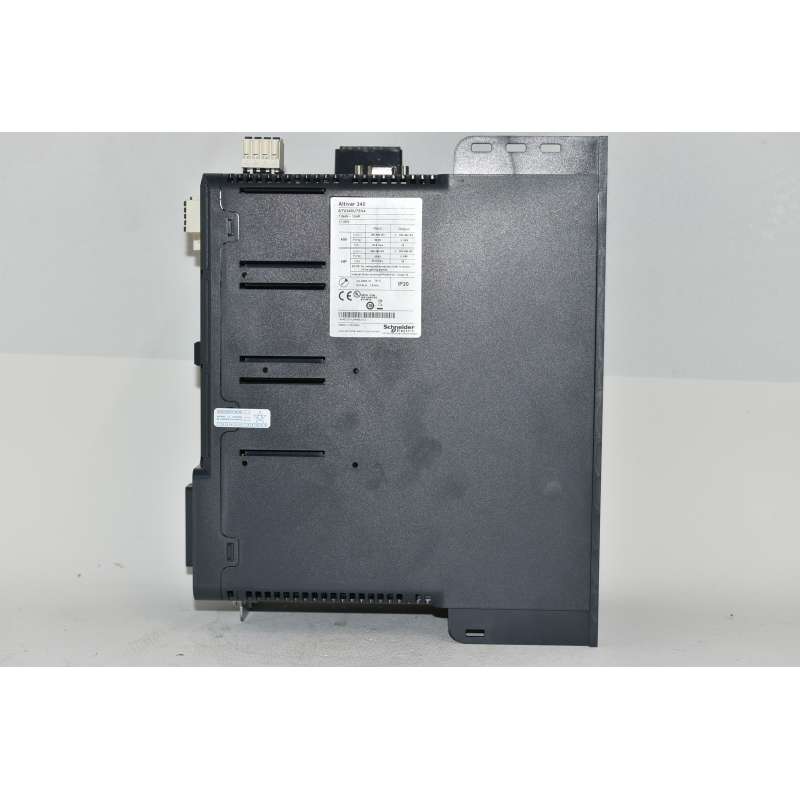

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
