ATV340U75N4E Schneider Altivar Variatore di Velocità 7,5KW HD 400V 3 Fase
6960/CF5/DX/Q2
Nuovo (Altro)
700,00 € tasse incl.
tasse incl.
2 Articoli
Attenzione: ultimi articoli in magazzino!
| Tipo | Variatore di velocità |
| Descrizione delle condizioni | Nuovo, aperto per fare le foto |
| Marca | Schneider Electric |
ATV340U75N4E Schneider Altivar Variatore di Velocità 7,5KW HD 400V 3 Fase
Seriale N.4049800HL221293012
Descrizione
Il variatore di velocità Altivar 340 è in grado di alimentare motori sincroni e asincroni a 3 fasi con controllo a circuito aperto e chiuso. La serie di variatori Altivar ATV340 è dimensionata per lavorare in condizioni gravose. L'unità funziona con una potenza nominale fino a 7,5 kW/10 hp e una tensione nominale da 380V a 480V AC. Il variatore ATV340 è stato progettato per soddisfare le esigenze delle applicazioni in ambienti difficili, come vibrazioni, urti e polvere non conduttiva, e dove è necessaria una resistenza alle alte temperature fino a 60 °C. Il prodotto integra di serie i protocolli
Specifiche:
Seriale N.4049800HL221293012
Descrizione
Il variatore di velocità Altivar 340 è in grado di alimentare motori sincroni e asincroni a 3 fasi con controllo a circuito aperto e chiuso. La serie di variatori Altivar ATV340 è dimensionata per lavorare in condizioni gravose. L'unità funziona con una potenza nominale fino a 7,5 kW/10 hp e una tensione nominale da 380V a 480V AC. Il variatore ATV340 è stato progettato per soddisfare le esigenze delle applicazioni in ambienti difficili, come vibrazioni, urti e polvere non conduttiva, e dove è necessaria una resistenza alle alte temperature fino a 60 °C. Il prodotto integra di serie i protocolli
Specifiche:
| Gamma Prodotto | Altivar Machine ATV340 |
|---|---|
| Tipo Prodotto | Variatore di velocità |
| Prodotto Per Applicazioni Specifiche | Machine |
| Installazione | Cabinet mount |
| Variante | Versione standard |
| Protocollo di comunicazione delle porte | Ethernet/IP Modbus seriale Modbus TCP |
| Numero di fasi della rete | 3 fasi |
| Frequenza di alimentazione | 50...60 Hz +/- 5 % |
| Tensione alimentazione nominale [Us] | 380...480 V - 15...10 % |
| corrente di uscita nominale | 16,5 A |
| potenza motore in kW | 11 kW per impiego normale 7,5 kW per impiego pesante |
| potenza motore in hp | 15 hp per impiego normale 10 hp per impiego pesante |
| Filtro EMC | Class C3 EMC filter integrated |
| grado di protezione IP | IP20 |
| Numero ingressi digitali | 5 |
|---|---|
| tipo di ingresso digitale | PTI programmabile come ingresso ad impulsi: 0…30 kHz, 24 V CC (30 V) DI1...DI5 safe torque off, 24 V CC (30 V), impedenza: 3,5 kOhm programmabile |
| number of preset speeds | 16 velocità preselezionate |
| Numero uscite digitali | 2,0 |
| tipo di uscita digitale | Programmable output DQ1, DQ2 30 V CC 100 mA |
| Numero ingressi analogici | 2 |
| tipo di ingresso analogico | Corrente configurabile con software AI1: 0...20 mA, impedenza: 250 Ohm, risoluzione 12 bit Configurabile via SW come sonda di temperatura o sensore di livello AI1 Tensione configurabile con software AI1: 0...10 V CC, impedenza: 31,5 kOhm, risoluzione 12 bit Tensione configurabile con software AI2: - 10...10 V CC, impedenza: 31,5 kOhm, risoluzione 12 bit |
| numero uscite analogiche | 1 |
| tipo uscita analogica | Tensione configurabile con software AQ1: 0...10 V CC impedenza 470 Ohm, risoluzione 10 bit Corrente configurabile con software AQ1: 0...20 mA impedenza 500 Ohm, risoluzione 10 bit |
| numero relè uscita | 2 |
| Tensione di uscita | <= tensione di alimentazione |
| tipo uscita relè | Uscita relè R1A Uscita relè R1C durata elettrica 100000 cicli Uscita relè R2A Uscita relè R2C durata elettrica 100000 cicli |
| massima corrente di commutazione | : 3 A a 250 V CA su resistivo carico, cos phi = 1 R1C uscita relé : 3 A a 30 V CC su resistivo carico, cos phi = 1 R1C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R1C uscita relé : 5 A a 250 V CA su resistivo carico, cos phi = 1 R2C uscita relé : 5 A a 30 V CC su resistivo carico, cos phi = 1 R2C uscita relé : 2 A a 250 V CA su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2C uscita relé : 2 A a 30 V CC su induttivo carico, cos phi = 0,4 e L/R = 7 ms R2C uscita relé |
| corrente minima di commutazione | : 5 mA a 24 V CC R1B uscita relé : 5 mA a 24 V CC R2C uscita relé |
| Interfaccia | 2 cavi RS 485 |
| Tipo di connettore | 3 RJ45 |
| metodo di accesso | Schiavo Modbus RTU Schiavo Modbus TCP |
| Velocità di trasmissione | 4,8 kbit/s 9,6 kbit/s 19,2 kbit/s 38,4 kbit/s |
| Trama di trasmissione | RTU |
| Numero di indirizzi | 1…247 |
| Formato dati | 8 bit, parità dispari o nessuna parità configurabile |
| tipo di polarizzazione | Nessuna impedenza |
| 4 quadrant operation possible | TRUE |
| profilo di controllo motore asincrono | Coppia standard variabile Coppia standard costante Modalità coppia ottimizzata |
| profilo di controllo motore sincrono | Motori a riluttanza Motore a magnete permanente |
| Grado di inquinamento | 2 conforme a IEC 61800-5-1 |
| massima frequenza di uscita | 0,599 kHz |
| rampe accelerazione/decelerazione | S, U o personalizzato Lineare, impostabile da 0,01…9999 s |
| compensazione slittamento motore | Qualsiasi carico automatico Non disponibile nella legge di controllo per motori sincroni Può essere soppresso Regolabile |
| frequenza di commutazione | 2...16 kHz regolabile 4...16 kHz con fattore di declassamento |
| frequenza di commutazione nominale | 4 kHz |
| frenatura di arresto | Con iniezione CC |
| Brake chopper integrated | TRUE |
| corrente di linea | 22,0 A a 380 V (impiego normale) 17,7 A a 480 V (impiego normale) 25,6 A a 380 V (impiego pesante) 20,4 A a 480 V (impiego pesante) |
| corrente di linea | 25,6 A a 380 V senza induttanza di linea (impiego pesante) 20,4 A a 480 V senza induttanza di linea (impiego pesante) 22 A a 380 V con induttanza di linea esterna (impiego normale) 17,7 A a 480 V con induttanza di linea esterna (impiego normale) 14,6 A a 380 V con induttanza di linea esterna (impiego pesante) 12,1 A a 480 V con induttanza di linea esterna (impiego pesante) |
| Corrente di Ingresso massima per fase | 25,6 A |
| Massima tensione di uscita | 480 V |
| potenza apparente | 17 kVA a 480 V (impiego normale) 17 kVA a 480 V (impiego pesante) |
| corrente transitoria massima | 26,4 A durante 60 s (impiego normale) 24,8 A durante 60 s (impiego pesante) 32,4 A durante 2 s (impiego normale) 29,7 A durante 2 s (impiego pesante) |
| collegamento elettrico | Terminale a vite, capacità di serraggio: 4...6 mm² per DC bus Terminale a vite, capacità di serraggio: 0,2...2,5 mm² per controllo Terminale a vite, capacità di serraggio: 1,5...6 mm² per motor Terminale a vite, capacità di serraggio: 2,5...6 mm² per line side |
| Isc linea presunta | 22 kA |
| Base load current at high overload | 16,5 A |
| Base load current at low overload | 24,0 A |
| potenza dissipata in W | 180 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz (impiego pesante) 180 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz (impiego pesante) 249 W convezione naturale: a 380 V, frequenza di commutazione 4 kHz (impiego normale) 249 W convezione forzata: a 380 V, frequenza di commutazione 4 kHz (impiego normale) |
| collegamento elettrico | DC bus: terminale a vite 4...6 mm²/AWG 12...AWG 10 Controllo: terminale a vite 0,2...2,5 mm²/AWG 24...AWG 12 Motore: terminale a vite 1,5...6 mm²/AWG 14...AWG 10 Lato linea: terminale a vite 2,5...6 mm²/AWG 12...AWG 10 |
| Con funzione di sicurezza Safely Limited Speed (SLS) | TRUE |
| Con funzione di sicurezza Gestione sicura del freno (SBC/SBT) | TRUE |
| Con funzione di sicurezza Safe Operating Stop (SOS) | FALSE |
| Con funzione di sicurezza Posizione sicura (SP) | FALSE |
| Con funzione di sicurezza Logica programmabile sicura | FALSE |
| Con funzione di sicurezza Safe Speed Monitor (SSM) | FALSE |
| Con funzione di sicurezza Safe Stop 1 (SS1) | TRUE |
| Con sft fct Safe Stop 2 (SS2) | FALSE |
| Con funzione di sicurezza Safe Torque Off (STO) | TRUE |
| Con funzione di sicurezza Safely Limited Position (SLP) | FALSE |
| Con funzione di sicurezza Safe Direction (SDI) | FALSE |
| Tipo di protezione | Protezione termica: motore Funzione Safe Torque Off: motore Perdita fase motore: motore Protezione termica: comando Funzione Safe Torque Off: comando Sovratemperatura: comando Sovracorrente: comando Sovracorrente d'uscita tra fase motore e terra: comando Sovracorrente d'uscita tra fasi motore: comando Cortocircuito tra fase motore e terra: comando Cortocircuito tra le fasi del motore: comando Perdita fase motore: comando Sovratensione bus DC: comando Sovratensione alimentazione: comando Sottotensione alimentazione: comando Perdita fase rete: comando Superamento limite di velocità: comando Interruzione sul circuito di controllo: comando |

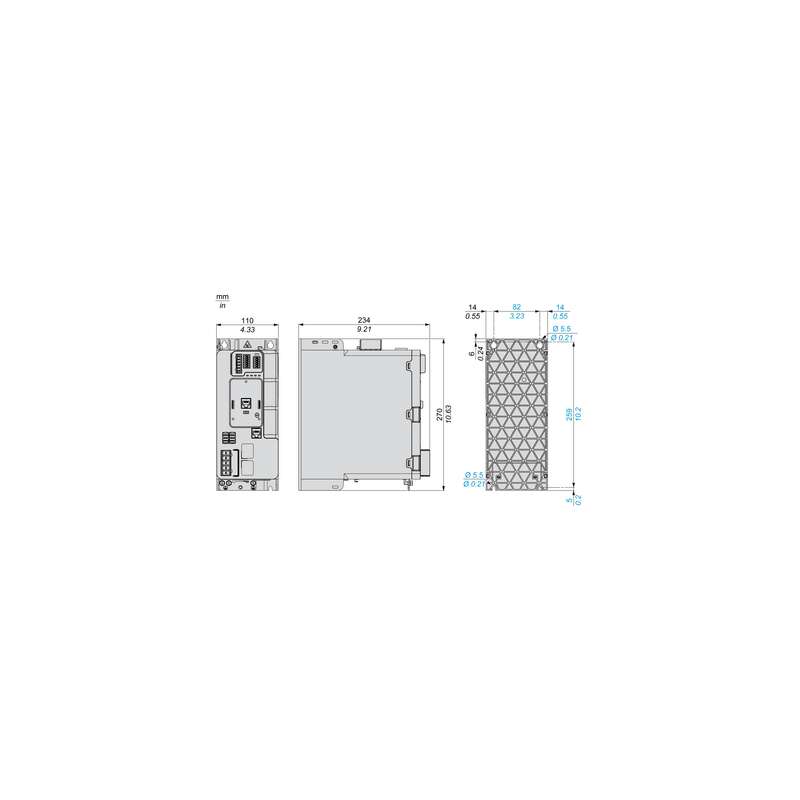

| Larghezza | 110,0 mm |
| Altezza | 270,0 mm |
| Profondità | 234,0 mm |
| Peso Netto | 3,0 kg |
| corrente di uscita continua | 24 A a 4 kHz per impiego normale 16,5 A a 4 kHz per impiego pesante |
| Altitudine di funzionamento | |
|---|---|
| Posizione operativa | Verticale +/- 10 gradi |
| Certificazioni Prodotto | UL CSA TÜV EAC CTick |
| Marcatura | CE |
| Norme Di Riferimento | IEC 61800-3 IEC 61800-5-1 IEC 60721-3 IEC 61508 IEC 13849-1 UL 618000-5-1 UL 508C |
| Stile Assemblaggio | Con dissipatore di calore |
| Compatibilità elettromagnetica | Test di immunità alle scariche elettrostatiche livello 3 conforming to IEC 61000-4-2 Test immunità ai campi elettromagnetici irradiati a radiofrequenza livello 3 conforming to IEC 61000-4-3 Prova di immunità ai transitori veloci / burst livello 4 conforming to IEC 61000-4-4 Prova di immunità all'impulso di tensione-corrente 1,2/50 μs - 8/20 μs livello 3 conforming to IEC 61000-4-5 Test immunità radiofrequenza condotta livello 3 conforming to IEC 61000-4-6 |
| Environmental class (during operation) | Class 3C3 according to IEC 60721-3-3 Class 3S3 according to IEC 60721-3-3 |
| Accelerazione massima sotto impatto d'urto (durante il funzionamento) | 70 m/s² at 22 ms |
| Massima accelerazione sotto stress vibrazionale (durante il funzionamento) | 5 m/s² at 9...200 Hz |
| Deformazione massima sotto carico vibrante (durante il funzionamento) | 1.5 mm at 2...9 Hz |
| Permitted relative humidity (during operation) | Class 3K5 according to EN 60721-3 |
| volume aria raffreddamento | 76,0 m3/h |
| Tipo di raffreddamento | Convezione forzata |
| Categoria di sovratensione | Class III |
| circuito di regolazione | Regolatore PID regolabile |
| Livello di rumore | 46,5 dB |
| Grado di inquinamento | 2 |
| Temperatura di trasporto dell'aria ambiente | -40…70 °C |
| temperatura ambiente di funzionamento | -15…50 °C senza declassamento (Posizione verticale) 50…60 °C con fattore di declassamento (Posizione verticale) |
| Temperatura Di Stoccaggio | -40…70 °C |
| isolamento | Tra terminali di potenza e controllo |

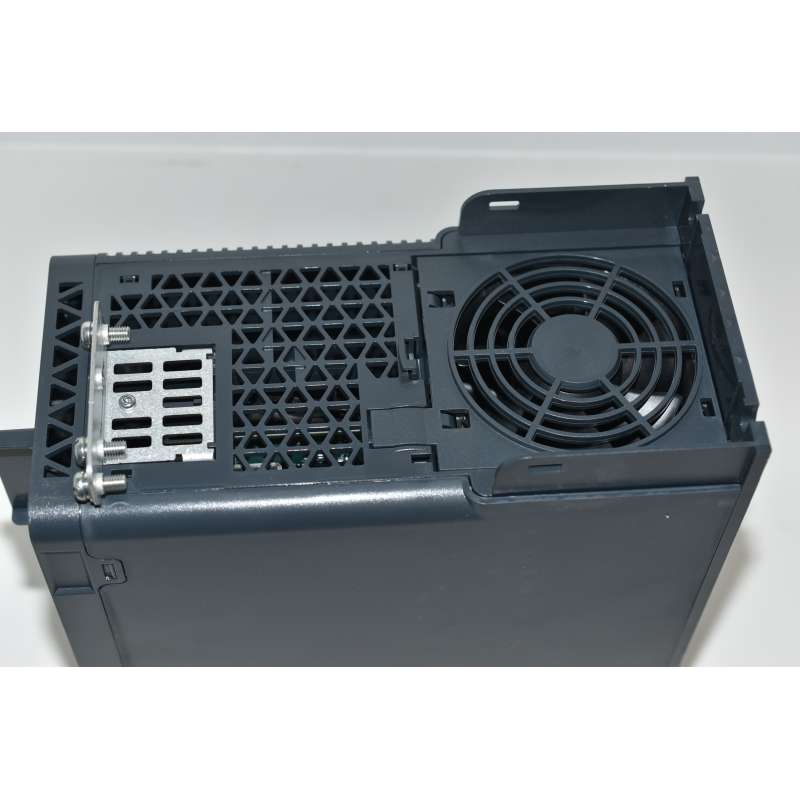

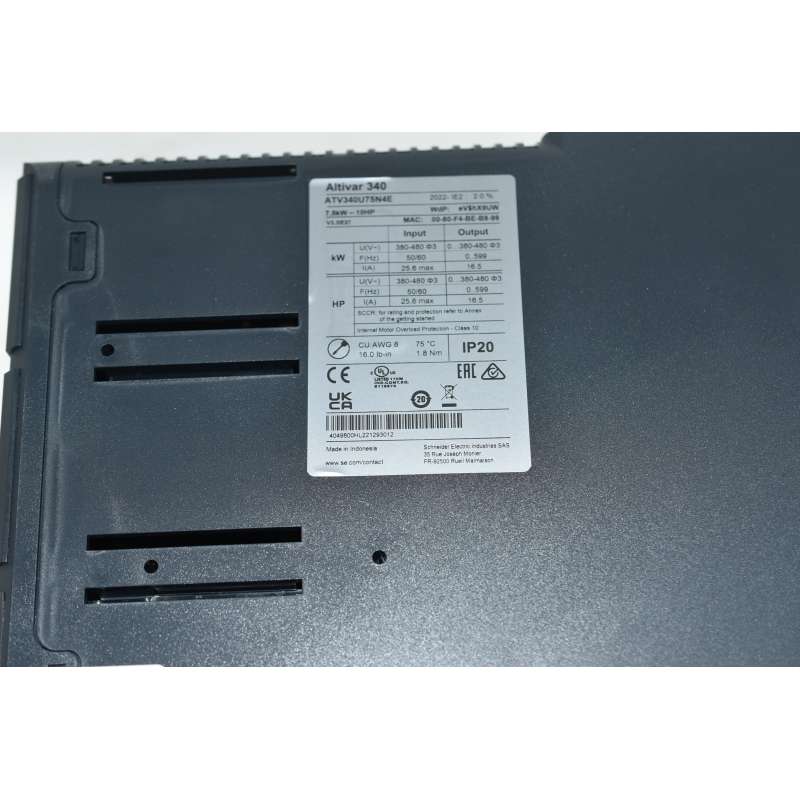

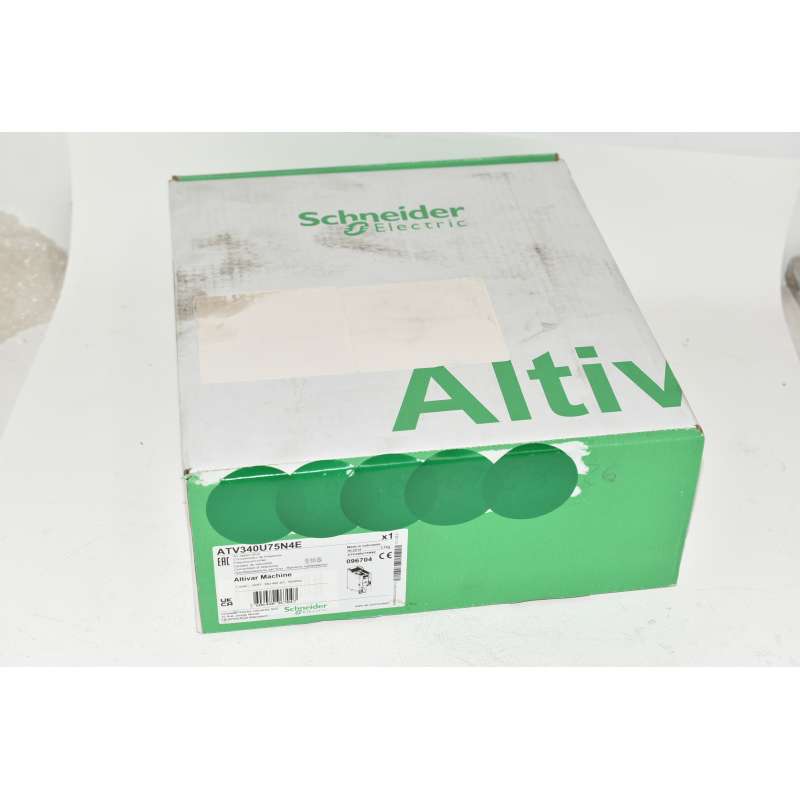

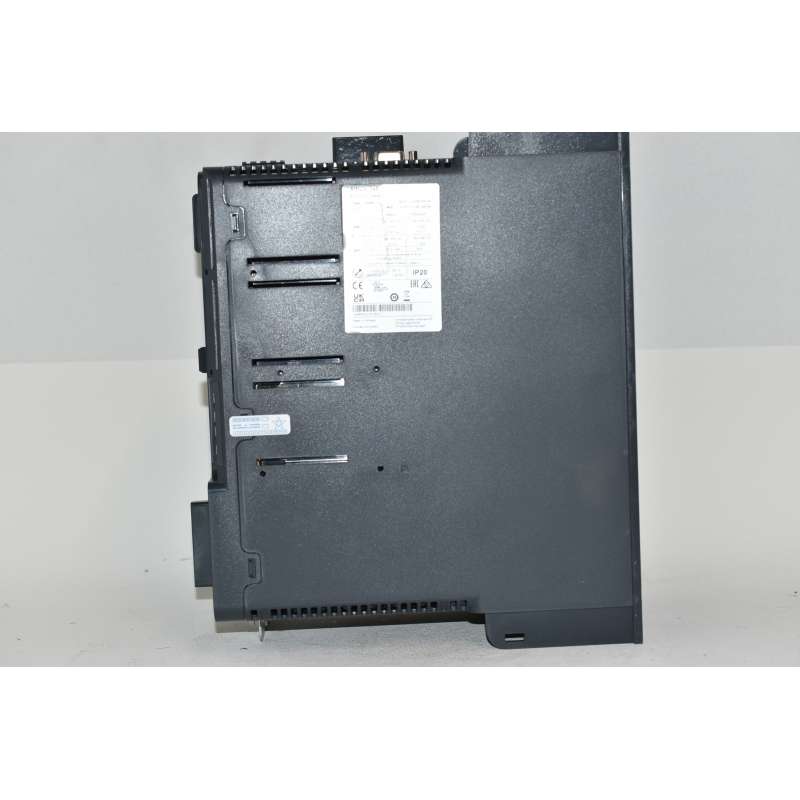

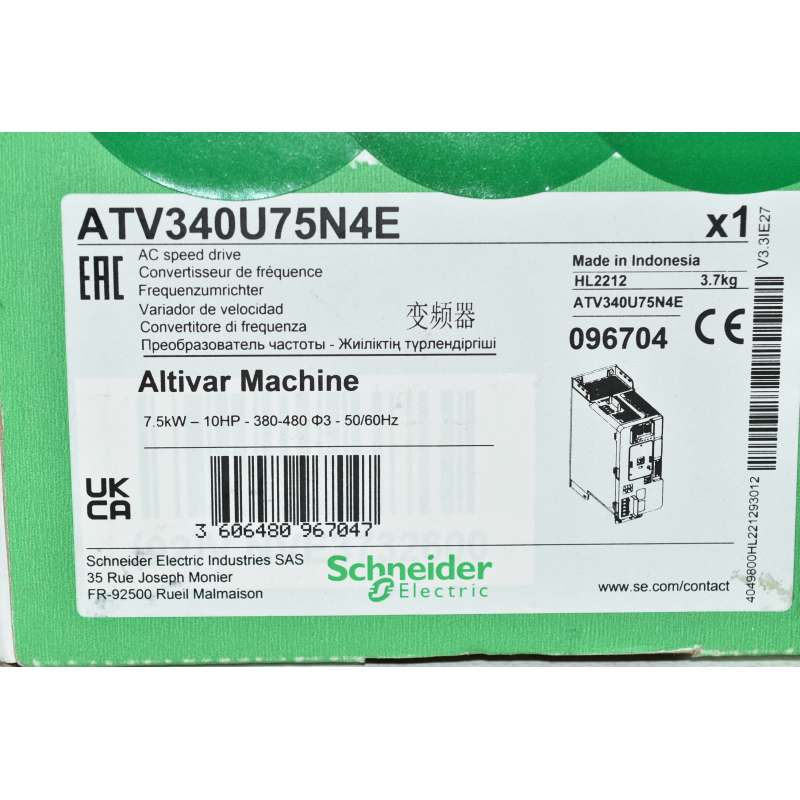

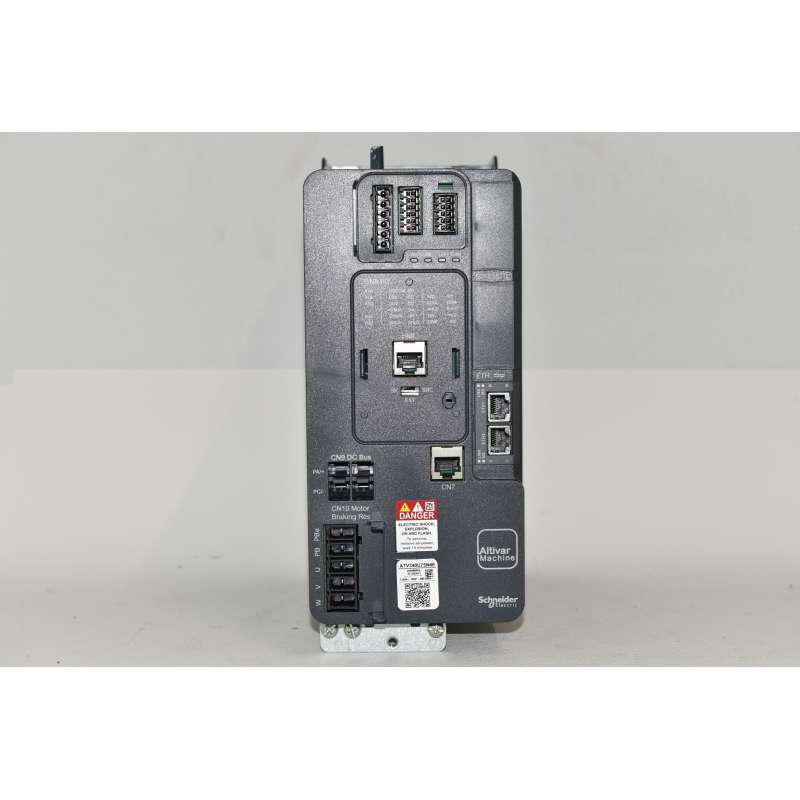

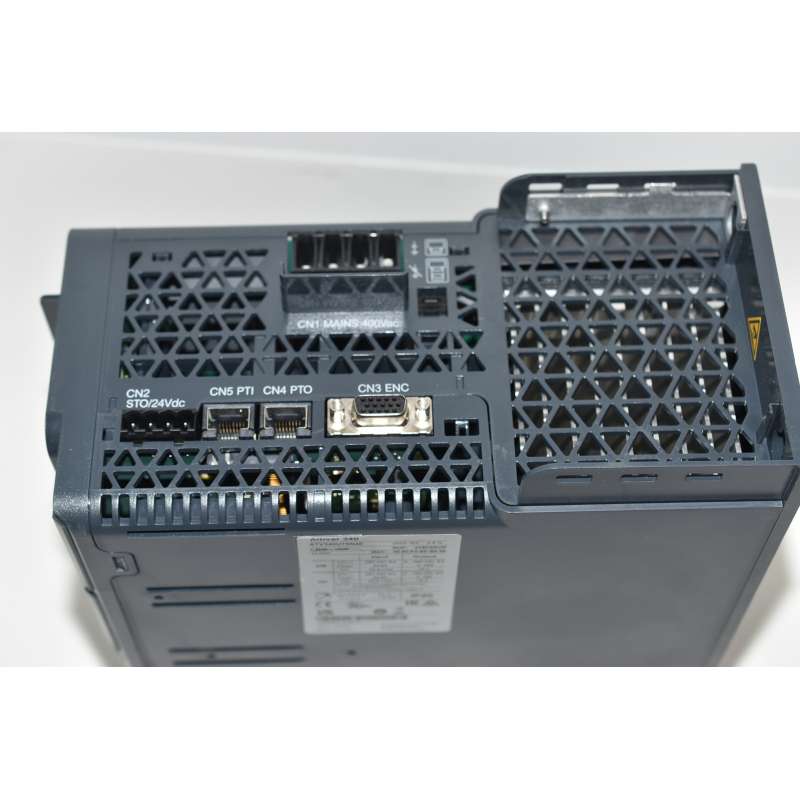

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
