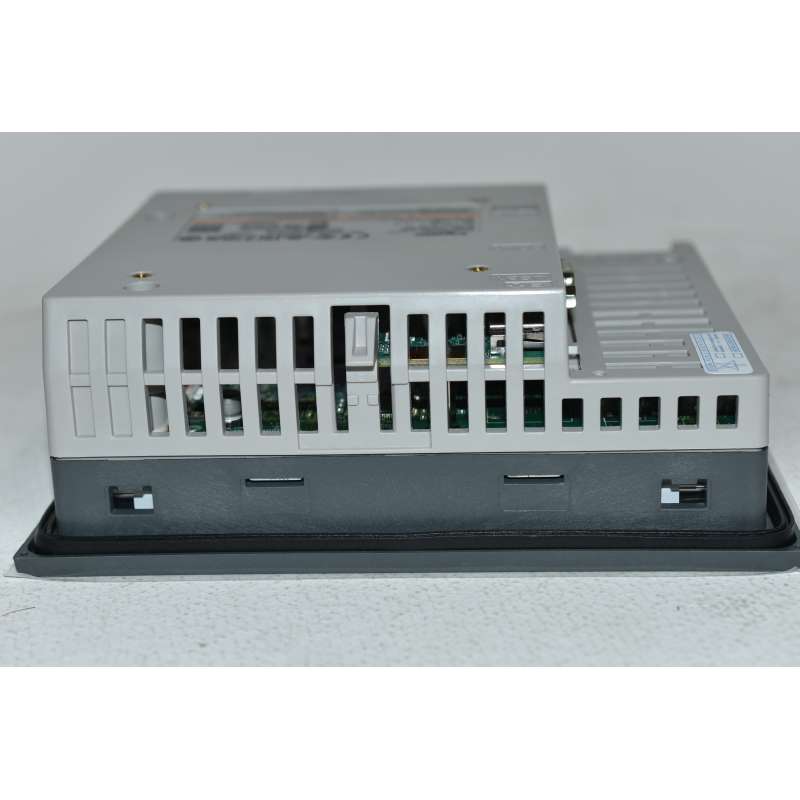

HMIGTO2300 Schermo Touch Screen Schneider 320X240 Pixel 5.7"

Riferimento: 7108/BH2/SX/Q0

Condizione: Nuovo

300,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Magelis
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

HMIGTO2300 Schermo Touch Screen Schneider 320X240 Pixel 5.7"
Seriale N.138847JO21712
Descrizione

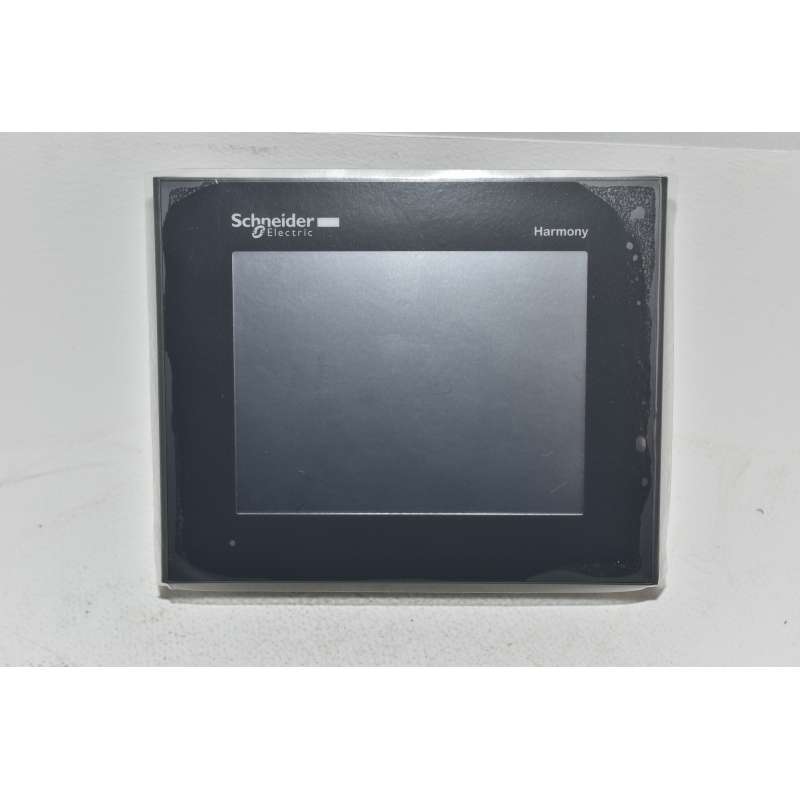

L'interfaccia uomo-macchina (HMI) touchscreen GTO IP65 di Schneider Electric viene alimentata con 24 Vcc, è dotata di un display LCD TFT a colori da 5,7, 320 x 240 pixel (QVGA) e 64 MB EPROM. Dispone inoltre di 1 host + 1 porta USB mini-B, 1 porta RS232C e 1 porta RS485. Questa interfaccia uomo-macchina (HMI) è ideale per ottimizzare le informazioni e la comunicazione con i sistemi di automazione dell'industria e le infrastrutture, come le macchine compatte, i sistemi di movimentazione, le macchine per l'industria alimentare e farmaceutica. La schermata visualizza messaggi di testo, oggetti grafici e diagrammi riassuntivi, controllo e impostazione dati.
Caratteristiche:

Gamma Prodotto	Harmony GTO
Tipo Prodotto	Pannello wide
Colore display	65536 colori
Dimensioni display	5,7 pollici
Alimentazione	Alimentazione esterna
tipo di batteria	Litio batteria per RAM interna, autonomia: 100 giorni, tempo di carica = 5 g, durata batteria = 10 a
Processore	ARM926EJ-S
Pacchetto software	Vijeo Designer

Caratteristiche tecniche
Tipo di terminale	Schermo touchscreen
Tipo display	LCD TFT a colori retroilluminato
Risoluzione display	320 x 240 pixels QVGA
zona sensibile al tocco	1024 x 1024
schermo digitale	Pellicola resistiva, 1000000 cicli
Durata luce posteriore	50.000 ore bianco a 25 °C
luminosità	16 livelli - controllo by touch panel 16 livelli - controllo mediante software
Font carattere	Cinese (cinese semplificato) Coreano ASCII (caratteri europei) Giapponese (ANK, Kanji) Taiwanese (cinese tradizionale)
Tensione nominale di alimentazione [Us]	24 V DC
Limiti tensione alimentazione	19,2…28,8 V
Picchi di corrente	30 A
Potenza assorbita in W	6,5 W when power is not supplied to external devices 4,5 W when backlight is OFF 5 W when backlight is dimmed 10,5 W
Segnalazione locale	LED di stato verde, fisso per offline LED di stato verde, fisso per operativo LED di stato arancione, Flash per avvio del software LED di stato rosso, fisso per alimentazione (ON) LED di stato trasparente, sfumato per alimentazione (OFF) COM2 LED giallo, fisso per data is being transmitted COM2 LED giallo, sfumato per no data transmission SD card LED verde, fisso per card is inserted SD card LED verde, sfumato per card is not inserted or is not being accessed
descrizione memoria	Flash EPROM, 64 MB
backup dati	128 kb RAM interna (SRAM)
protocolli scaricabili	Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Mitsubishi Melsec protocolli di terze parti Omron Sysmac protocolli di terze parti Rockwell Automation Allen-Bradley protocolli di terze parti Siemens Simatic protocolli di terze parti

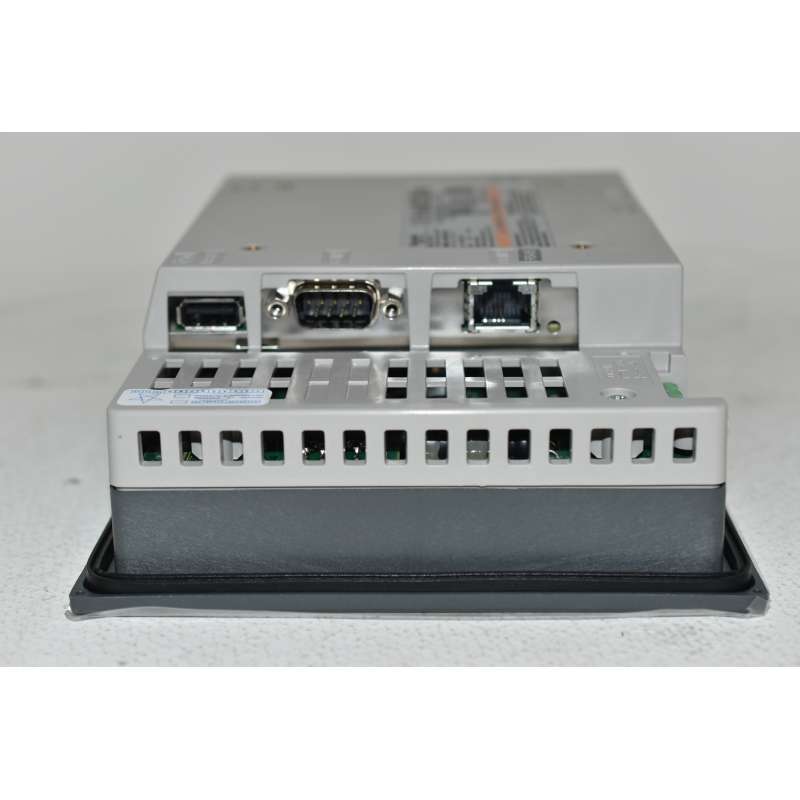

tipo di connessione integrata	Collegamento seriale COM1 SUB-D 9, interfaccia: RS232C, intervallo di trasmissione: 2400...115200 bps Collegamento seriale COM2 RJ45, interfaccia: RS485, intervallo di trasmissione: 2400...115200 bps Collegamento seriale COM2 RJ45, interfaccia: RS485, intervallo di trasmissione: 187,5 kbps compatibile con Siemens MPI USB 2.0 tipo A USB 2.0 tipo mini B
Montaggio Prodotto	Montaggio a livello
Tipologia fissaggio	Con 4 morsetti a vite
Materiale parte frontale	PPT
Materiale cassetta	PPT
Tipo di raffreddamento	Convezione naturale
larghezza	169,5 mm
altezza	137 mm
profondità	59,5 mm
peso prodotto	0,8 kg

Ambiente
Norme Di Riferimento	IEC 61000-6-2 UL 508 IEC 61131-2
Certificazioni Prodotto	KCC CE cULus C-Tick UKCA UKEX
Temperatura Ambiente Operativa	0…50 °C
Temperatura di stoccaggio	-20…60 °C
umidità relativa	10…90 % senza condensa
Altitudine di funzionamento	2000 m
Grado di protezione IP	IP20 conforme a CEI 60529 (pannello posteriore) IP65 conforme a CEI 60529 (pannello frontale)
Grado di protezione NEMA	NEMA 4X pannello frontale (per interni)
tenuta agli urti	147 m/s² 3 chocks in each direction X, Y and Z conforme a IEC 61131-2
resistenza alle vibrazioni	3,5 mm (f = 5…9 Hz) - X, Y, Z indicazioni per 10 cicli (approx. 100 min) - conforme a IEC 61131-2 1 gn (f = 9…150 Hz) - X, Y, Z indicazioni per 10 cicli (approx. 100 min) - conforme a IEC 61131-2
Resistenza alle scariche elettrostatiche	6 kV scarica di contatto conforme a IEC 61000-4-2 livello 3

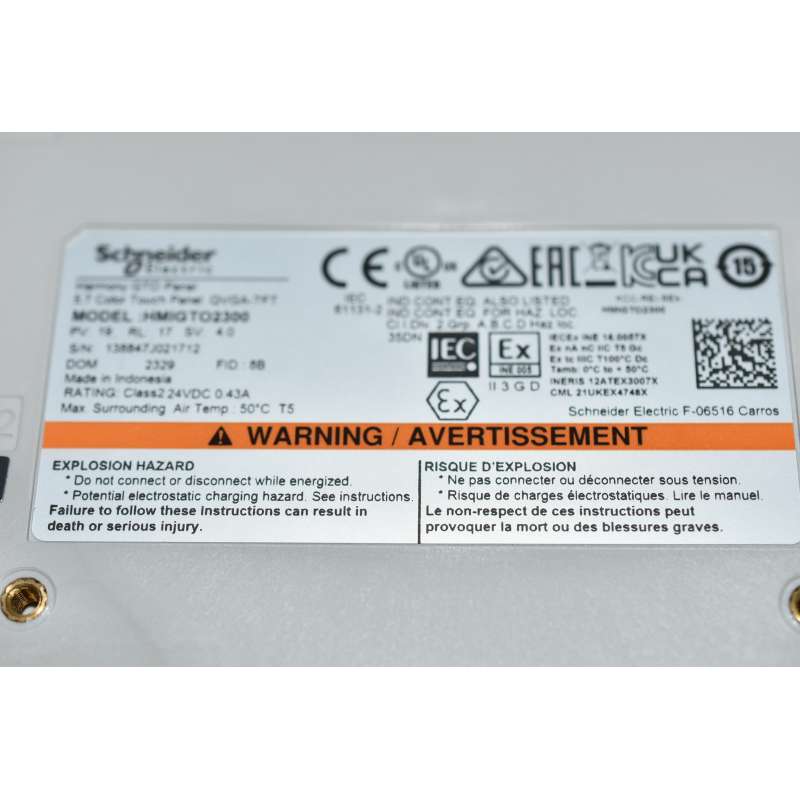

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
