Schneider Harmony GTO Panel HMIGTO1300 TouchScreen QVGA 3.5"TFT

Riferimento: 5337/DE3/DX/Q5

Condizione: Nuovo (Altro)

260,00 € tasse incl.

Più dettagli

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Magelis
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

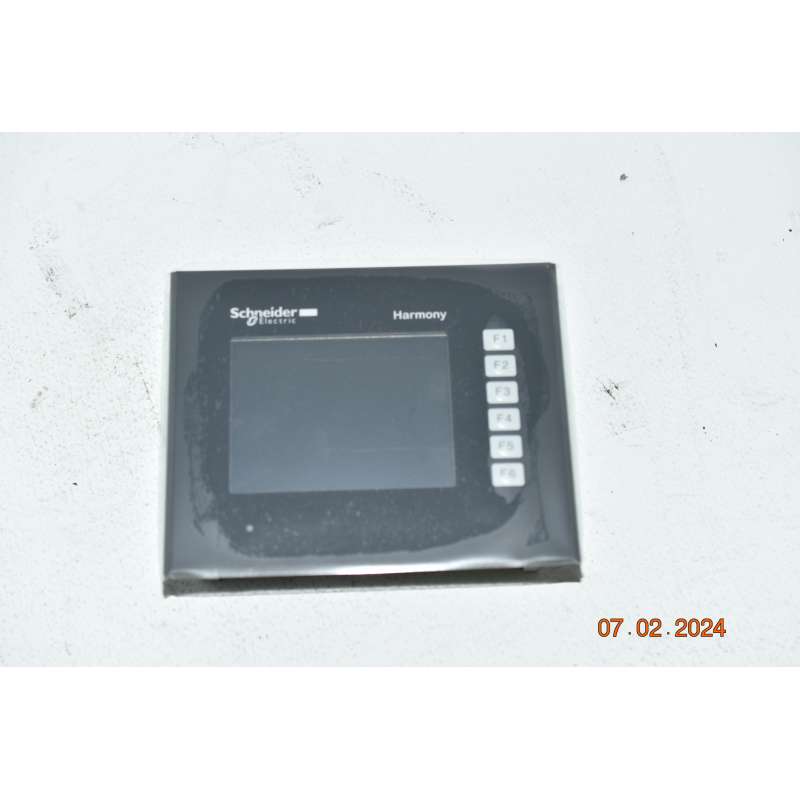

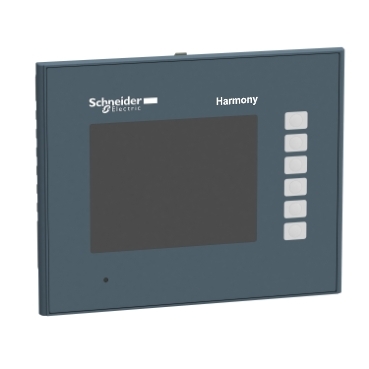

Schneider Harmony GTO Panel HMIGTO1300 TouchScreen QVGA 3.5"TFT
L'interfaccia uomo-macchina (HMI) touchscreen GTO IP65 di Schneider Electric viene alimentata con 24 Vcc, dispone di un display LCD TFT a colori da 3,5, 320 x 240 pixel (QVGA), 6 tasti funzione e 64 MB EPROM. Dispone inoltre di 1 host + 1 porta USB mini-B, 1 porta RS232C e 1 porta RS485. Questa interfaccia uomo-macchina (HMI) è ideale per ottimizzare le informazioni e la comunicazione con i sistemi di automazione dell'industria e le infrastrutture, come le macchine compatte, i sistemi di movimentazione, le macchine per l'industria alimentare e farmaceutica. La schermata visualizza messaggi di testo, oggetti grafici e diagrammi riassuntivi, controllo e impostazione dati.

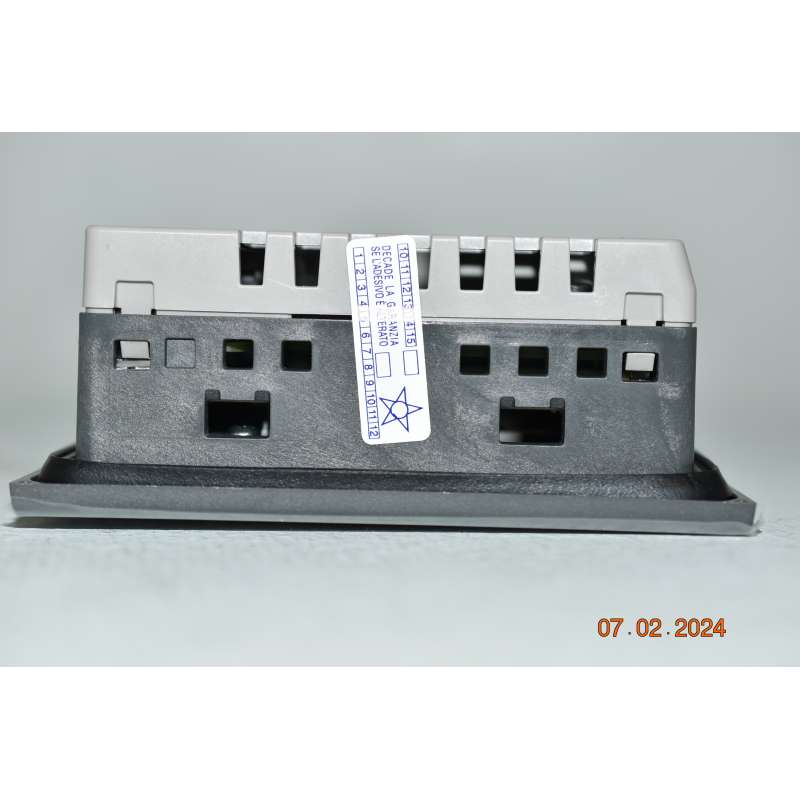

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

Disponibilità di magazzino 5 pezzi
Caratteristiche

Gamma prodotto	Harmony GTO
Tipo prodotto	Pannello touchscreen avanzato
colore display	65536 colori
dimensioni display	3,5 pollici
alimentazione	Alimentazione esterna
tipo pulsante di controllo	6 operation defined using Vijeo Designer pulsante chiave F1...F6
sistema operativo	Harmony
tipo di batteria	Litio batteria per RAM interna, autonomia: 100 giorni, tempo di carica = 5 giorni, durata batteria = 10 anni

Caratteristiche tecniche
tipo di terminale	Schermo touchscreen
tipo display	LCD TFT a colori retroilluminato
risoluzione display	320 x 240 pixels QVGA
zona sensibile al tocco	1024 x 1024
schermo digitale	Pellicola resistiva, 1000000 cicli
durata luce posteriore	50000 ore bianco a 25 °C
luminosità	16 livelli - controllo by touch panel 16 livelli - controllo mediante software
font carattere	Cinese (cinese semplificato) ASCII (caratteri europei) Giapponese (ANK, Kanji) Coreano Taiwanese (cinese tradizionale)
Tensione nominale di alimentazione [Us]	24 V CC
limiti tensione alimentazione	19,2…28,8 V
corrente di spunto	30 A
potenza assorbita in W	5,2 W when power is not supplied to external devices 4,2 W when backlight is OFF 4,3 W when backlight is dimmed 9,6 W
segnalazione locale	LED di stato verde, fisso per offline LED di stato verde, fisso per operativo LED di stato arancione, lampeggiante per software starting up LED di stato rosso, fisso per Alimentazione (ON) LED di stato trasparente, faded per Alimentazione (OFF)
descrizione software	Vijeo Designer software di configurazione >= V6.1
descrizione memoria	Flash EPROM, 64 MB
backup dati	128 kB RAM interna (SRAM)
protocolli scaricabili	Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Mitsubishi Melsec protocolli di terzi Omron Sysmac protocolli di terzi Rockwell Automation Allen-Bradley protocolli di terzi Siemens Simatic protocolli di terzi

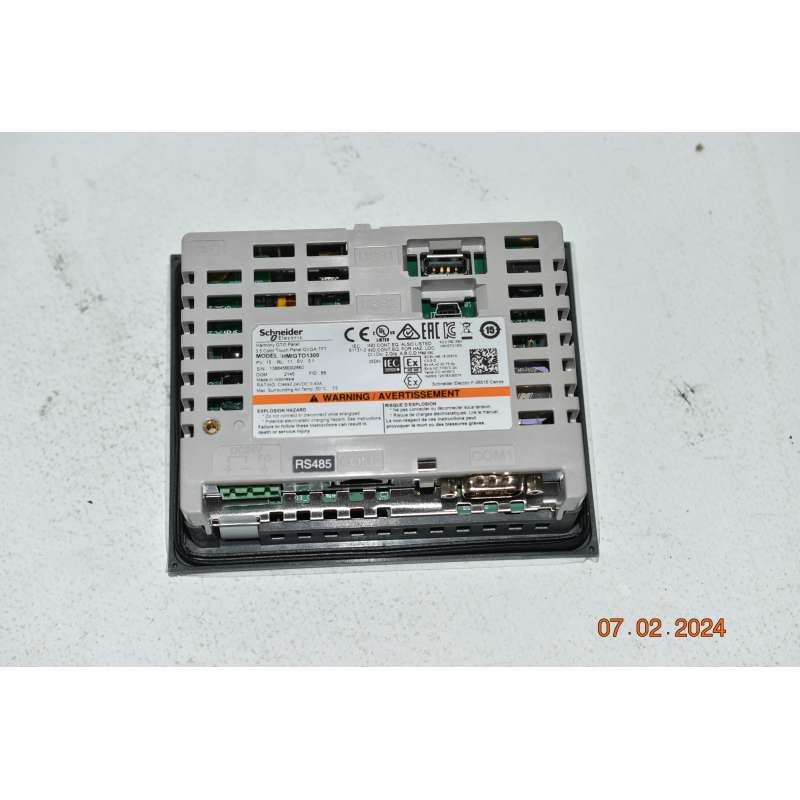

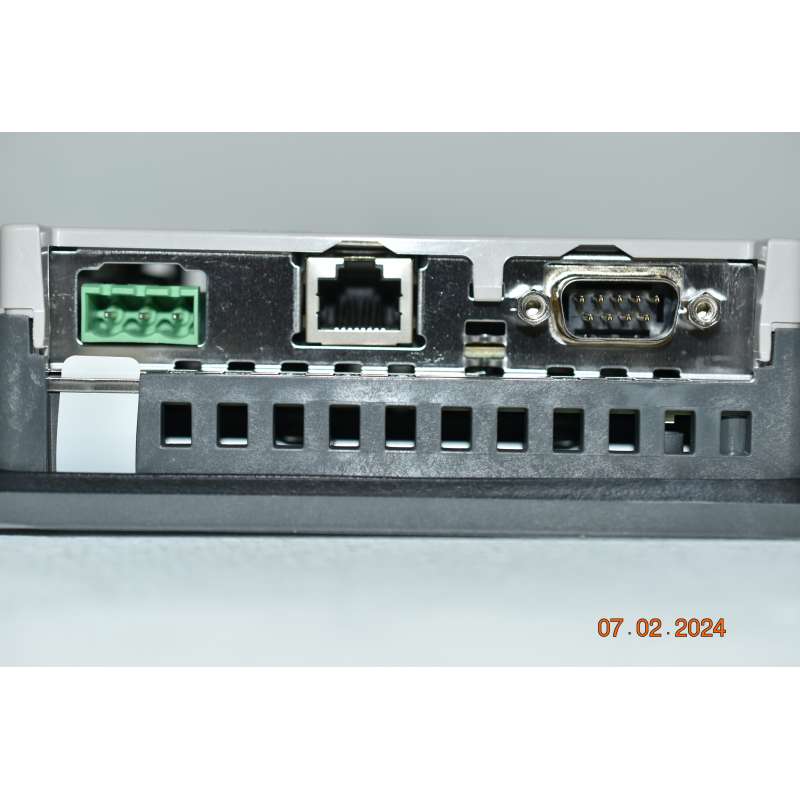

tipo di connessione integrata	Collegamento seriale COM1 SUB-D 9, interfaccia: RS232C, intervallo di trasmissione: 2400...115200 bps Collegamento seriale COM2 RJ45, interfaccia: RS485, intervallo di trasmissione: 2400...115200 bps Collegamento seriale COM2 RJ45, interfaccia: RS485, intervallo di trasmissione: 187,5 kbps compatibile con Siemens MPI USB 2.0 tipo A USB 2.0 tipo mini B
montaggio prodotto	Montaggio a livello
Tipologia fissaggio	Con 4 morsetti a vite
materiale parte frontale	PPT
Materiale cassetta	PPT
tipo di raffreddamento	Convezione naturale
larghezza	132 mm
altezza	106 mm
profondità	42 mm
peso prodotto	0,4 kg

Ambiente
Norme di riferimento	UL 508 IEC 61131-2 IEC 61000-6-2
Certificazioni prodotto	C-Tick cULus CE KCC "UKCA" UKEX
Temperatura ambiente	0…50 °C
temperatura di stoccaggio	-20…60 °C
umidità relativa	10…90 % senza condensa
Altitudine di funzionamento	< 2000 m
Grado di protezione IP	IP20 conforme a CEI 60529 (pannello posteriore) IP65 conforme a CEI 60529 (pannello frontale)
grado di protezione NEMA	NEMA 4X pannello frontale (per interni)
tenuta agli urti	147 m/s² 3 chocks in each direction X, Y and Z conforme a IEC 61131-2
resistenza alle vibrazioni	9,8 m/s² (f = 9…150 Hz) - X, Y, Z directions for 10 cycles (approx. 100 min) - conforme a IEC 61131-2 3,5 mm (f = 5…9 Hz) - X, Y, Z directions for 10 cycles (approx. 100 min) - conforme a IEC 61131-2
Resistenza alle scariche elettrostatiche	6 kV scarica contatto conforme a IEC 61000-4-2 li
