Schneider HMIGTO1310 Touch Screen 320X240 pixel QVGA 3.5 TFT 96 MB

Riferimento: 5834/BA2/SX/q1

Condizione: Nuovo (Altro)

380,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Magelis

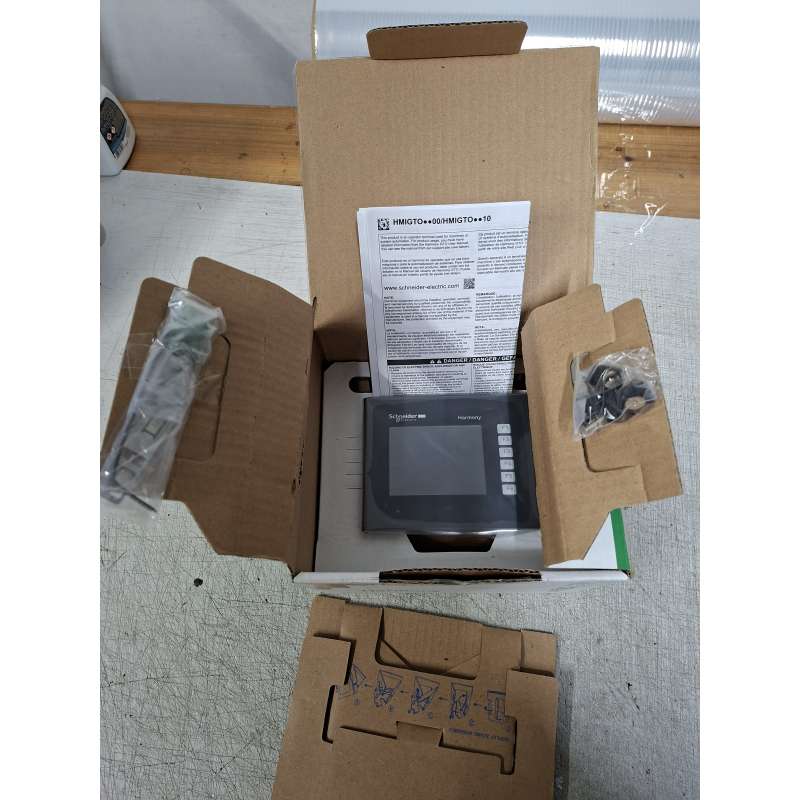

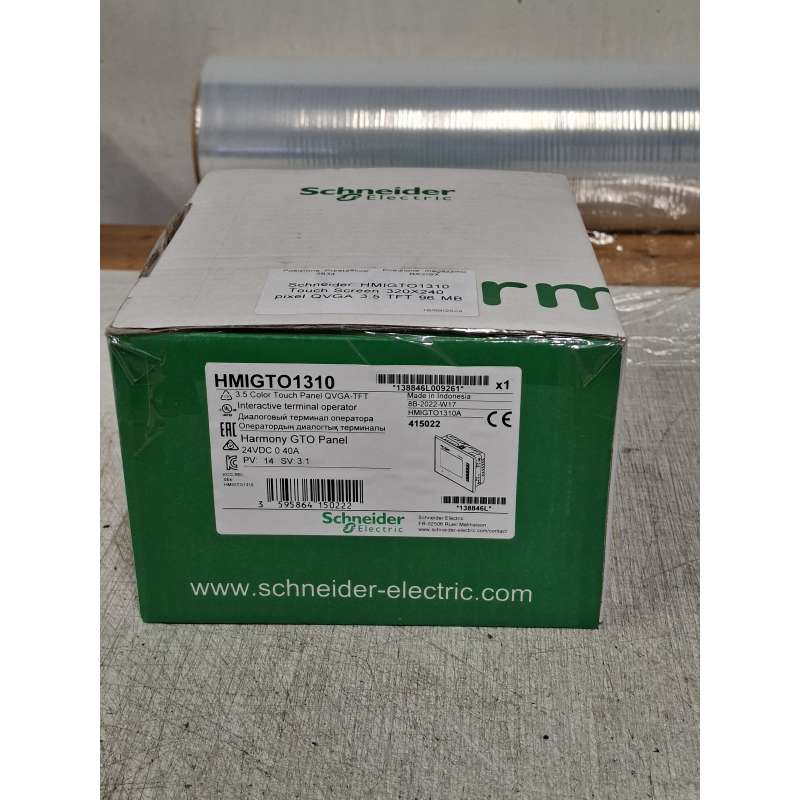

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	SCHAFFNER

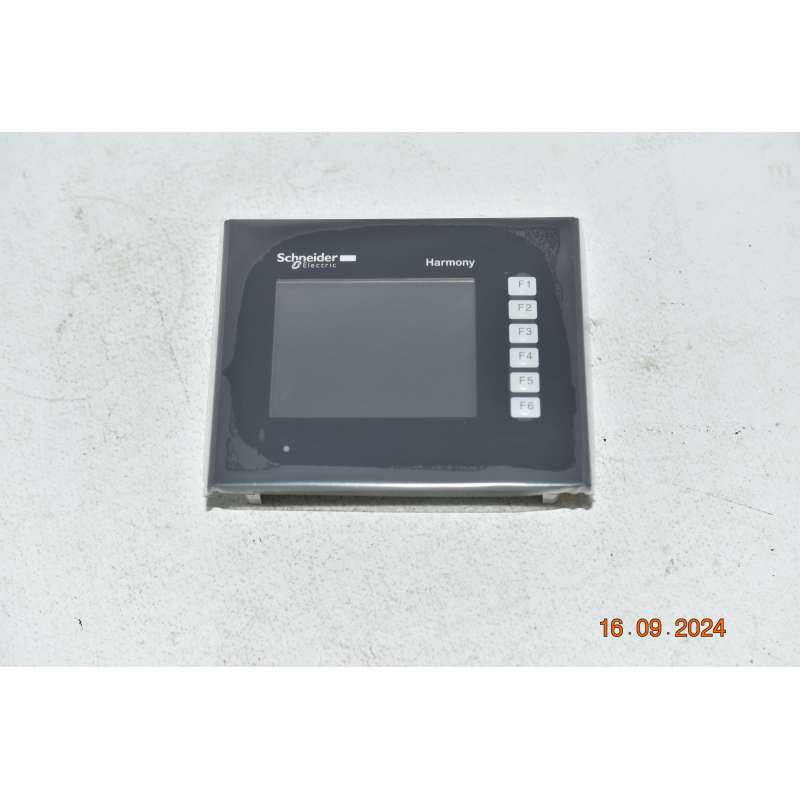

Schneider HMIGTO1310 Touch Screen 320X240 pixel QVGA 3.5 TFT 96 MB
Seriale:138846L
L'interfaccia uomo-macchina (HMI) touchscreen GTO IP65 di Schneider Electric viene alimentata con 24 Vcc, dispone di un display LCD TFT a colori da 3,5, 320 x 240 pixel (QVGA), 6 tasti funzione e 96 MB EPROM. Dispone inoltre di 1 host + 1 porta USB mini-B, 1 porta RS232C e 1 porta Ethernet TCP/IP. Questa interfaccia uomo-macchina (HMI) è ideale per ottimizzare le informazioni e la comunicazione con i sistemi di automazione dell'industria e le infrastrutture, come le macchine compatte, i sistemi di movimentazione, le macchine per l'industria alimentare e farmaceutica. La schermata visualizza messaggi di testo, oggetti grafici e diagrammi riassuntivi, controllo e impostazione dati.
Caratteristiche:

Gamma prodotto	Harmony GTO
Tipo prodotto	Pannello wide
Colore display	65536 colori
Dimensioni display	3,5 pollici
Alimentazione	Alimentazione esterna
tipo pulsante di controllo	6 operation defined using Vijeo Designer pulsante chiave F1...F6
Sistema operativo	Harmony
tipo di batteria	Litio batteria per RAM interna, autonomia: 100 giorni, tempo di carica = 5 giorni, durata batteria = 10 anni

Caratteristiche tecniche
Tipo di terminale	Schermo touchscreen
Tipo display	LCD TFT a colori retroilluminato
Risoluzione display	320 x 240 pixels QVGA
zona sensibile al tocco	1024 x 1024
schermo digitale	Pellicola resistiva, 1000000 cicli
Durata luce posteriore	50.000 ore bianco a 25 °C
luminosità	16 livelli - controllo by touch panel 16 livelli - controllo mediante software
Font carattere	Cinese (cinese semplificato) Coreano Taiwanese (cinese tradizionale) Giapponese (ANK, Kanji) ASCII (caratteri europei)
Tensione nominale di alimentazione [Us]	24 V CC
Limiti tensione alimentazione	19,2…28,8 V
Corrente di spunto	30 A
Potenza assorbita in W	5,2 W when power is not supplied to external devices 4,2 W when backlight is OFF 4,3 W when backlight is dimmed 9,6 W
Segnalazione locale	LED di stato verde, fisso per offline LED di stato verde, fisso per operativo LED di stato arancione, lampeggiante per avvio del software LED di stato rosso, fisso per alimentazione (ON) LED di stato trasparente, sfumato per alimentazione (OFF)
descrizione software	Vijeo Designer software di configurazione >= V6.1
descrizione memoria	Flash EPROM, 96 MB
backup dati	512 kb RAM interna (SRAM)
unità di salvataggio dati	Scheda SD, <= 32 GB Carta SDHC, <= 32 GB
protocolli scaricabili	Schneider Electric Modicon Modbus Schneider Electric Modicon Uni-TE Schneider Electric Modicon Modbus Plus Schneider Electric Modicon FIPWAY Mitsubishi Melsec protocolli di terze parti Omron Sysmac protocolli di terze parti Rockwell Automation Allen-Bradley protocolli di terze parti Siemens Simatic protocolli di terze parti Schneider Electric Modicon Modbus TCP

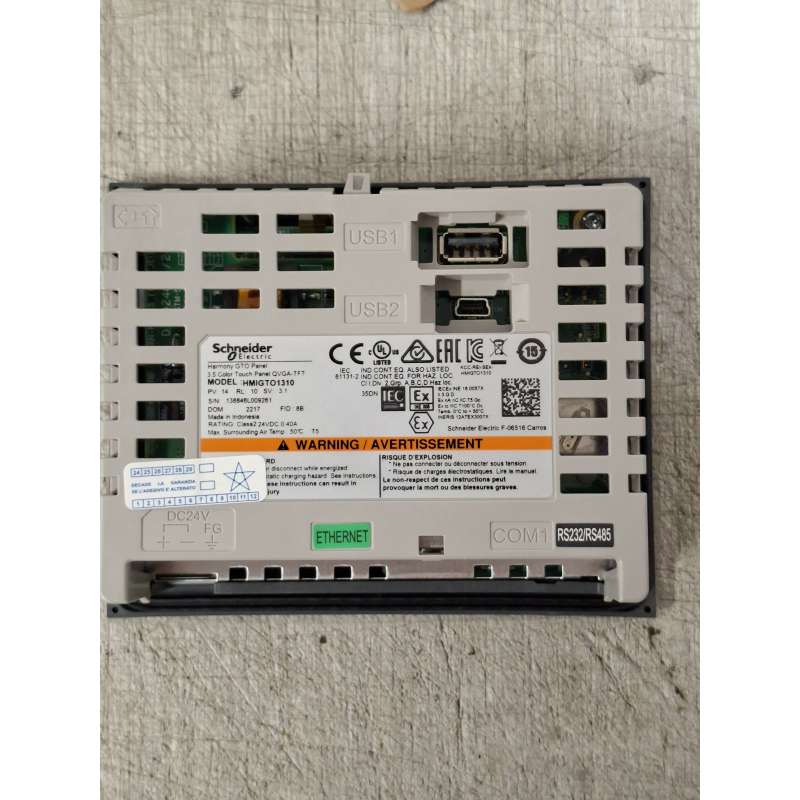

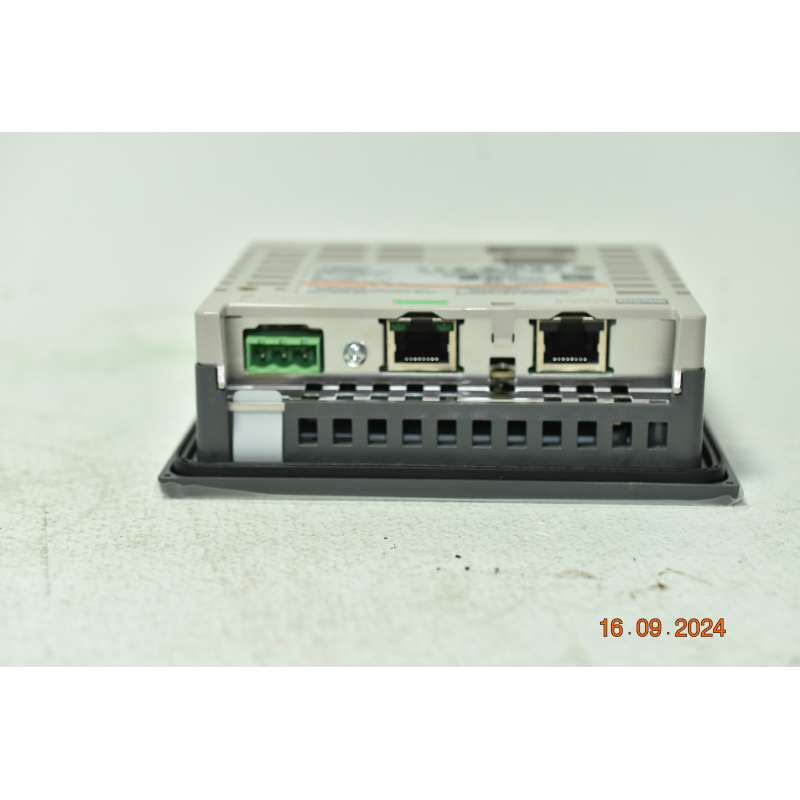

tipo di connessione integrata	Collegamento seriale COM1 RJ45, interfaccia: RS232C/RS485, intervallo di trasmissione: 2400...115200 bps Collegamento seriale COM1 RJ45, interfaccia: RS232C/RS485, intervallo di trasmissione: 187,5 kbps compatibile con Siemens MPI Ethernet RJ45, interfaccia: 10BASE-T/100BASE-TX Ethernet RJ45, interfaccia: IEEE 802.3 USB 2.0 tipo A USB 2.0 tipo mini B
montaggio prodotto	Montaggio a livello

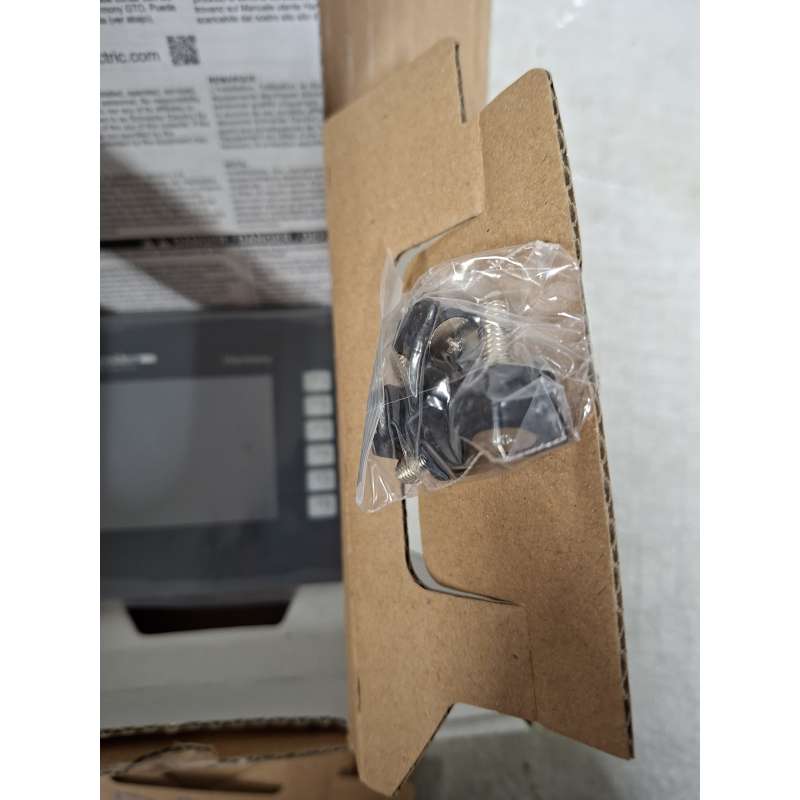

Tipologia fissaggio	Con 4 morsetti a vite
Materiale parte frontale	PPT
Materiale cassetta	PPT
Tipo di raffreddamento	Convezione naturale
larghezza	132 mm
altezza	106 mm
Profondità	42 mm
Peso netto	0,4 kg

Ambiente
Norme di riferimento	IEC 61000-6-2 UL 508 IEC 61131-2
Certificazioni prodotto	KCC cULus C-Tick CE UKCA UKEX
Temperatura ambiente	0…50 °C
Temperatura di stoccaggio	-20…60 °C
umidità relativa	10…90 % senza condensa
Altitudine di funzionamento	< 2000 m
Grado di protezione IP	IP20 conforme a CEI 60529 (pannello posteriore) IP65 conforme a CEI 60529 (pannello frontale)
grado di protezione NEMA	NEMA 4X pannello frontale (per interni)
tenuta agli urti	147 m/s² 3 chocks in each direction X, Y and Z conforme a IEC 61131-2
resistenza alle vibrazioni	3,5 mm (f = 5…9 Hz) - X, Y, Z indicazioni per 10 cicli (approx. 100 min) - conforme a IEC 61131-2 1 gn (f = 9…150 Hz) - X, Y, Z indicazioni per 10 cicli (approx. 100 min) - conforme a IEC 61131-2
Resistenza alle scariche elettrostatiche	6 kV scarica contatto conforme a IEC 61000-4-2 livello 3
