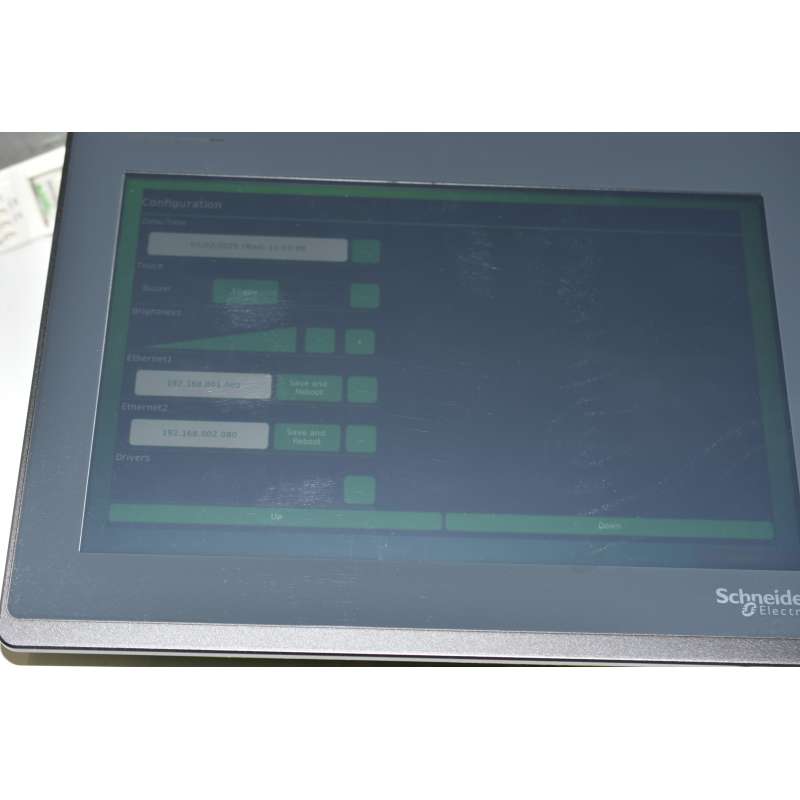

HMIST6600 Schneider 12"W Touch Panel Display 2COM 2 Ethernet USB 24 Vdc

Riferimento: 6465/DF4/SX/Q4

Condizione: Nuovo (Altro)

750,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Display

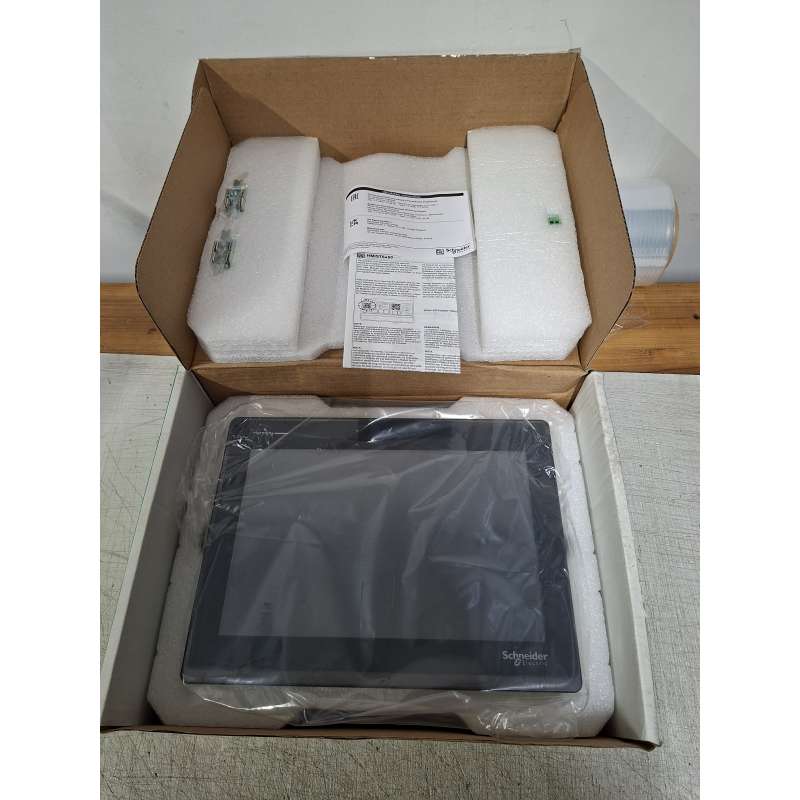

Descrizione delle condizioni	Nuovo, aperto per fare le foto
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

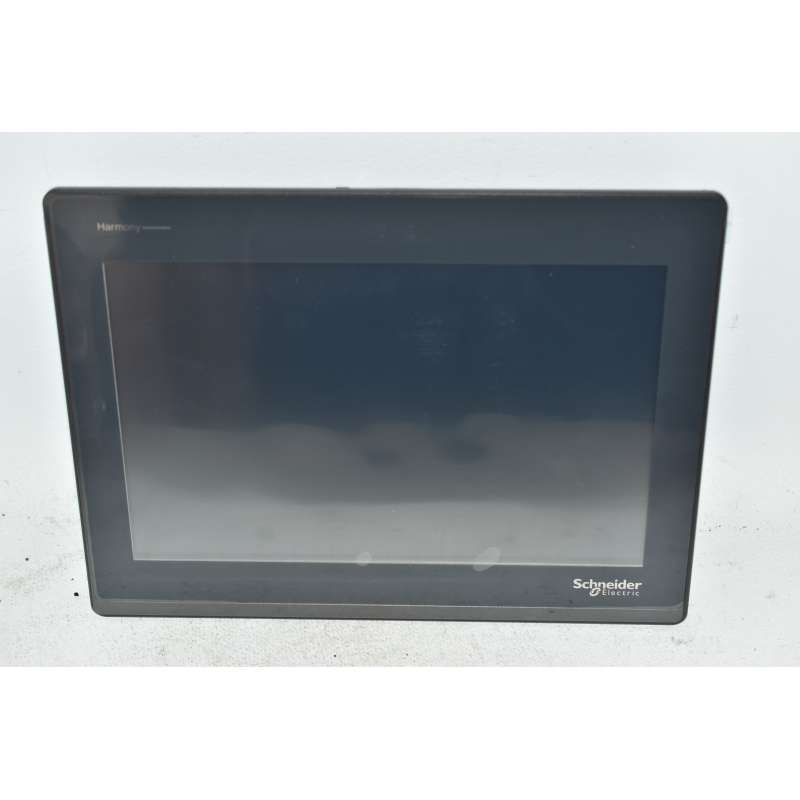

HMIST6600 Schneider Harmony 12"W Touch Panel Display 2COM 2 Ethernet USB 24 Vdc

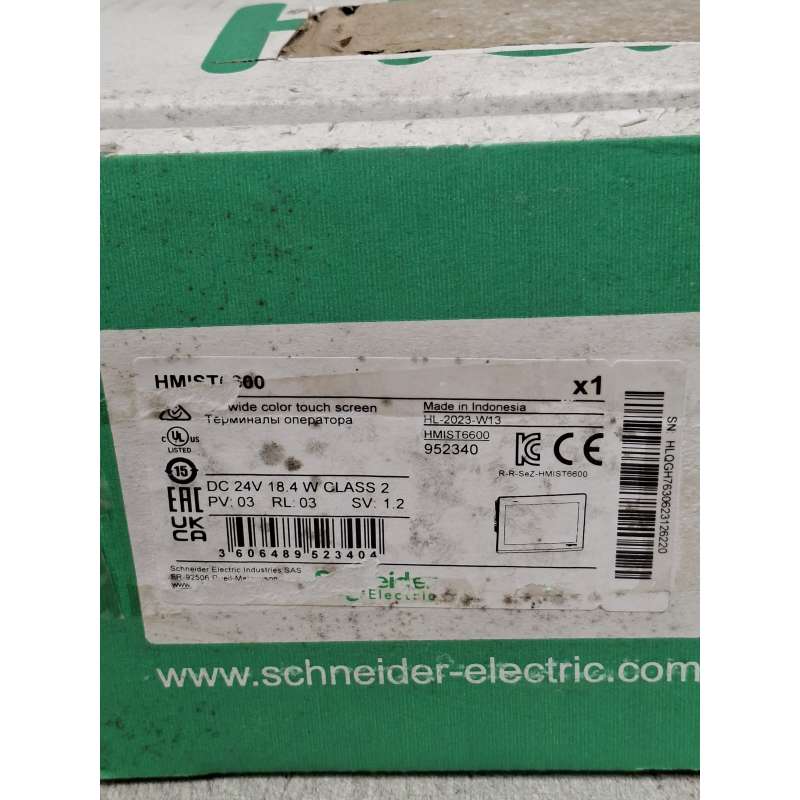

Seriale:HLQGH7630623126220

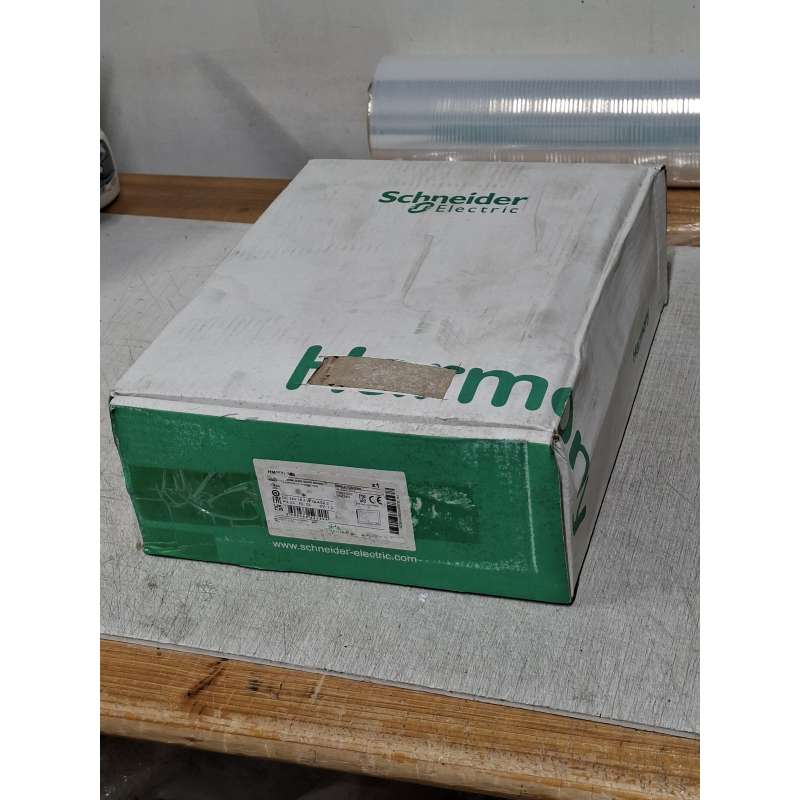

Scatola di cartone rovinata (vedi foto)
Questo Basic HMI appartiene alla gamma di Harmony ST6 di Schneider Electric. L'HMI resistivo a singolo tocco è realizzato con un pannello frontale in alluminio con un indicatore di stato multicolore che mostra le varie modalità di funzionamento. Questa interfaccia HMI ha una dimensione di 12,1 pollici con 16 milioni di colori e una risoluzione di 1,280 x 800 pixel (WXGA). È configurabile mediante il software EcoStruxure Operator Terminal Expert per un'esperienza utente intuitiva. Dispone di una CPU da 800 MHz di tipo ARM Cortex-A8, di una memoria dispositivo da 1 GB, di una memoria dati utente da 128 MB e di una memoria di backup da 512 KB. Questo HMI ST6 integra 2 porte Ethernet, COM1 (RS-232C), COM2 (RS-485), 1 USB2.0 di tipo A e 1 USB 2.0 porta Micro-B. Dimensioni: 313 mm (larghezza) x 235 mm (altezza) x 50 mm (profondità); peso: 1,80 Kg. È progettato per l'impiego in settori quali imballaggio, alimenti e bevande, tessile, apparecchiature HVAC e compressori, e anche per gli utenti finali che devono effettuare la manutenzione dei loro dispositivi Web. È conforme alle norme EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 No 61010-2-201 ed è certificato CSA, CE, China RoHS, KC, REACH. La gamma è progettata per soddisfare le esigenze degli operatori di macchine semplici offrendo buona visualizzazione, connettività, sicurezza informatica end-to-end grazie a EcoStruxure Secure Connect Advisor e costi competitivi. La gamma assicura diversi gradi di protezione: IP65F, tipo 1, tipo 4X (solo per uso interno), tipo 13 (sul pannello frontale, se correttamente installato in un armadio).
Caratteristiche:

Gamma Prodotto	Harmony ST6
Tipo Prodotto	Pannello touch screen
Pacchetto software	EcoStruxure Operator Terminal Expert
Processore	ARM Cortex-A8
Frequenza del processore	800 MHz
Descrizione memoria	1 GB memoria del dispositivo 512 kb memoria di backup 128 MB memoria dell'utente

Caratteristiche tecniche
Dimensioni display	12 pollici
Tipo display	Display TFT LCD a colori
Colore display	16 milioni di colori
Risoluzione display	1280 x 800 pixels WXGA
Schermo digitale	Resistivo analogico single touch
Durata luce posteriore	50.000 ore con bianco
Luminosità	16 livelli
Font carattere	ASCII ASCII (caratteri europei) Cinese (cinese semplificato) Giapponese (ANK, Kanji) Katakana Coreano Taiwanese (cinese tradizionale)
Tensione nominale di alimentazione [Us]	24 V DC (+/- 20 %)
Potenza assorbita W	18,4 W
Picchi di corrente	30 A
Segnalazione locale	LED di stato verde, fisso per offline LED di stato verde, fisso per operativo LED di stato verde, Flash per operativo LED di stato verde, sfumato per stand-by LED di stato arancione, Flash per avvio del software LED di stato rosso, fisso per alimentazione (ON) LED di stato rosso, Flash per operativo LED di stato rosso, spento per alimentazione (OFF)
Numero di pagine	200 pagine applicazione
Porta Ethernet	10/100BASE
Tipo di connessione integrata	1 collegamento seriale COM1 - 1 SUB-D a 9 pin femmina - RS232C 2400...115200 bps)parte inferiore 1 collegamento seriale COM2 - femmina RJ45 - RS485 2400...115200 bps)parte posteriore collegamento seriale COM2 2400...187500 bps)parte posteriore 1 USB 2.0 tipo Aparte inferiore 1 USB 2.0 tipo micro B 2 Ethernet
Alimentazione	Alimentazione esterna
Orologio in tempo reale	Integrato 0...50 °C Integrato 10...90 % RH
Protocolli scaricabili	Modbus Uni-TE Protocolli di terze parti
Marca prodotto	Schneider Electric Modicon Mitsubishi Melsec Omron Sysmac Rockwell Automation Allen-Bradley Siemens Simatic
Tipo di fissaggio	Con 4 viti, montaggio su pannello con spessore da 1,6 a 5 mm conforme a UL 61010-2-201 Con 4 viti conforme a IEC 61131-2 Con 4 viti conforme a IEC 61000-6-2
Materiale cassetta	PC
Materiale parte frontale	Alluminio
Marcatura	CE

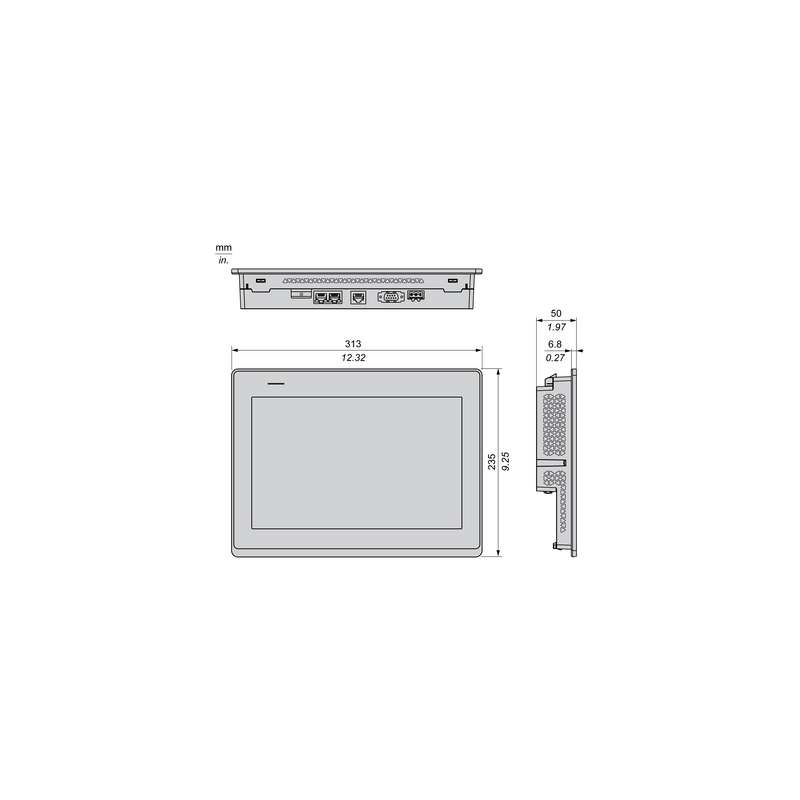

Cut-out dimensions	295 x 217 mm Dimensione del taglio del pannello
Altezza	235 mm
larghezza	313 mm
Profondità	50 mm
peso prodotto	1,8 kg

Ambiente
Immunità alle microinterruzioni	10 ms
Norme Di Riferimento	IEC 61000-6-4 IEC 61000-6-2 IEC 61131-2 UL 61010-2-201 CSA C22.2 No 61010-2-201
Certificazioni Prodotto	CSA CE UKCA
Direttive	2014/35/UE - direttiva bassa tensione 2014/30/UE - compatibilità elettromagnetica
Temperatura Ambiente Operativa	0…50 °C
Temperatura Di Stoccaggio	-20…60 °C
Umidità relativa	10…90 % senza condensa
Altitudine Di Funzionamento	2000 m
Grado di protezione IP	IP20 conforme a IEC 61131-2 (pannello posteriore) IP65 conforme a IEC 61131-2 (pannello frontale)
Grado di protezione NEMA	NEMA 4 pannello frontale (per interni) NEMA 13 pannello frontale (in quadro)
Resistenza agli shock	147 m/s² per 11 ms (X, Y, Z indicazioni per 3 tempi) conforme a IEC 61131-2
Resistenza alle vibrazioni	+/-3,5 mm (f = 5…9 Hz) X, Y, Z indicazioni per 10 cicli (approx. 100 min) conforme a IEC 61131-2 9,8 m/s² (f = 9…150 Hz)
Compatibilità elettromagnetica	Prova di immunità ai transitori veloci / burst - test level: 2 kV (porte alimentazione) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 1 kV (porte segnale) Test di immunità alle scariche elettrostatiche - test level: 6 kV (scarica di contatto) conforme a IEC 61000-4-2 livello 3 Test di immunità alle scariche elettrostatiche - test level: 8 kV (scarica d’aria)

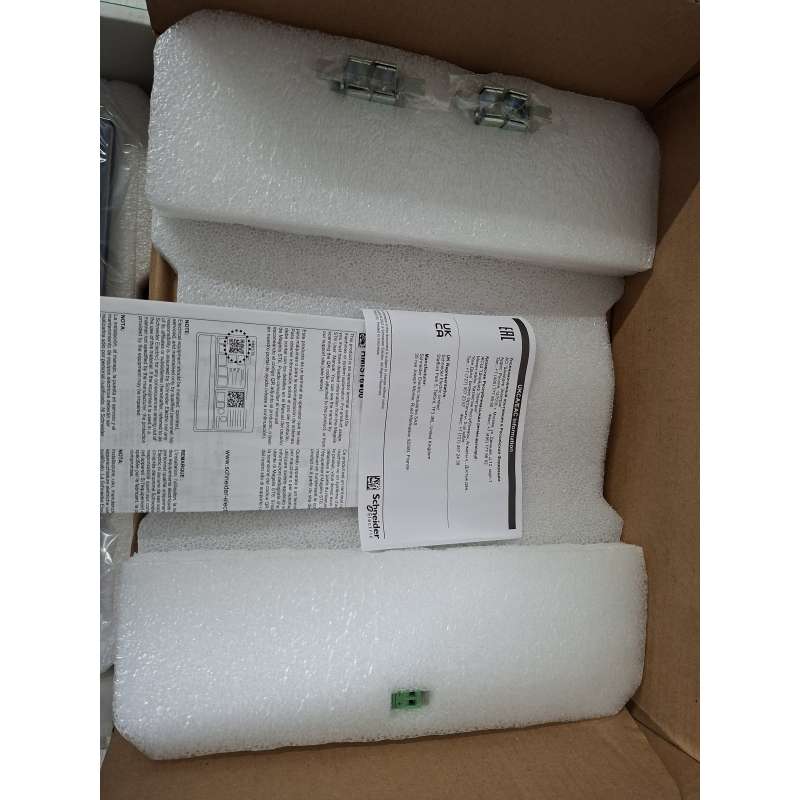

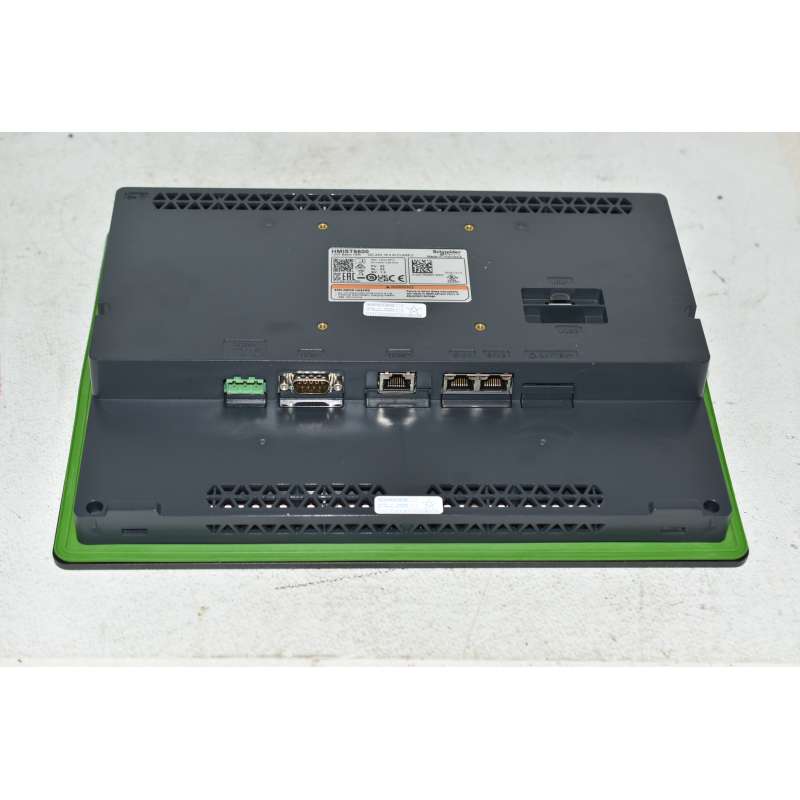

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
