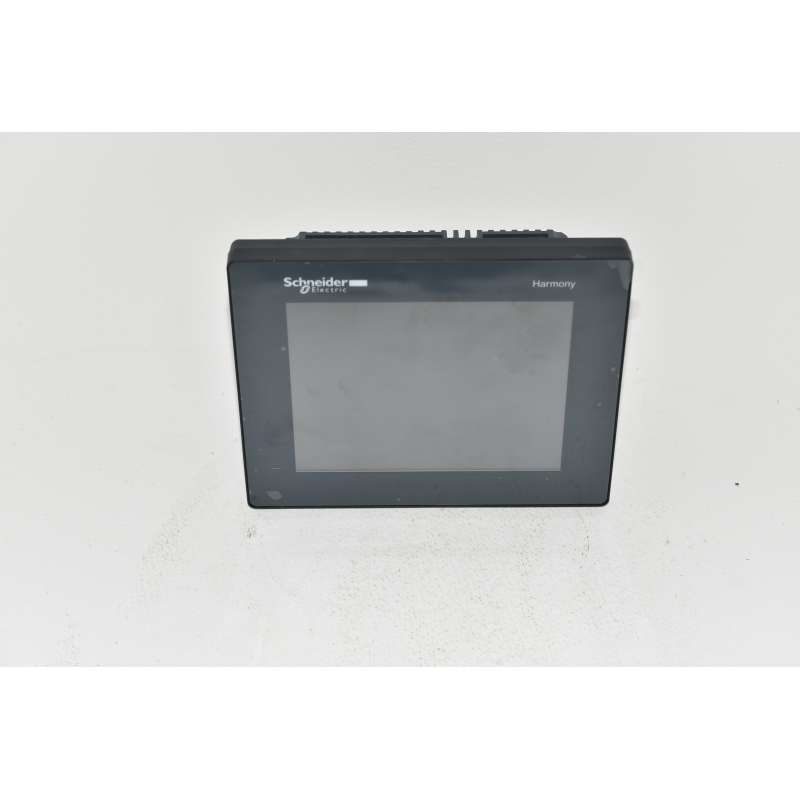

HMISCU8B5 Schneider Harmony Small Panel 24Vdc HMI 5,7"

Riferimento: 6927/DF1/SX/Q0

Condizione: Nuovo

400,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Magelis
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

HMISCU8B5 Schneider Harmony Small Panel 24Vdc HMI 5,7"

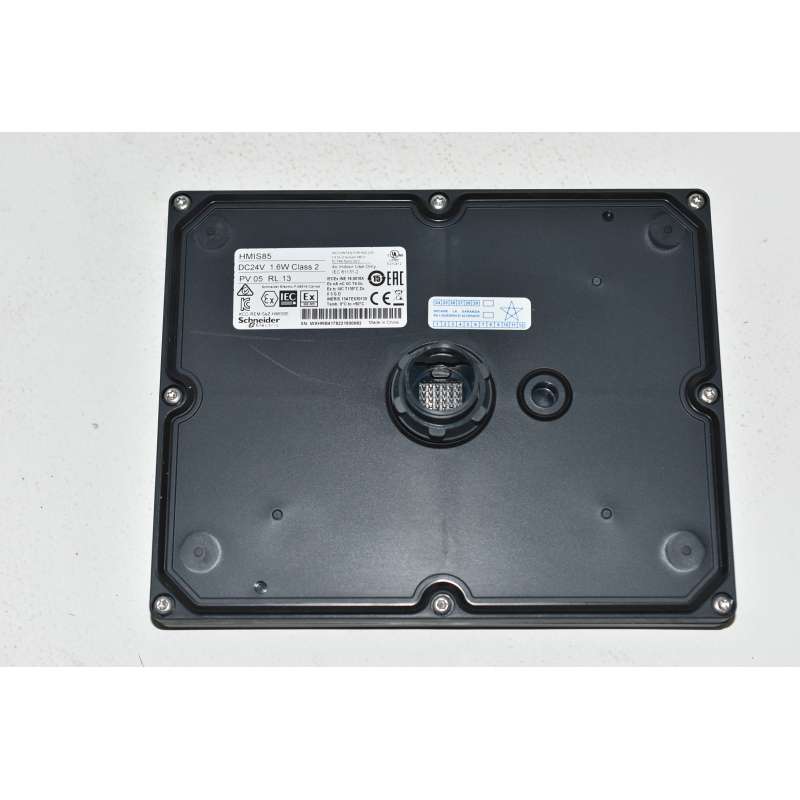

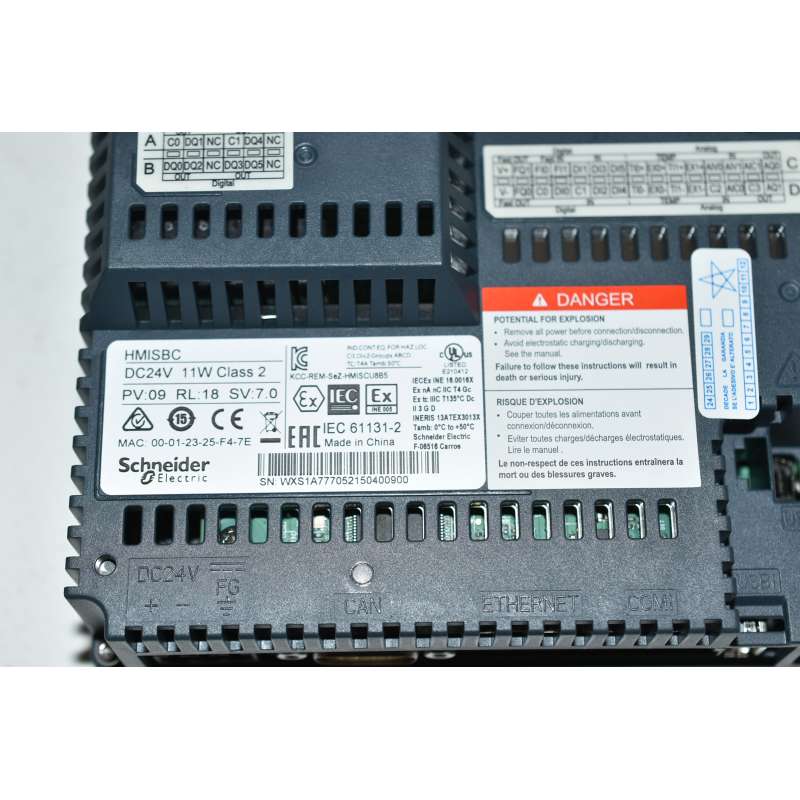

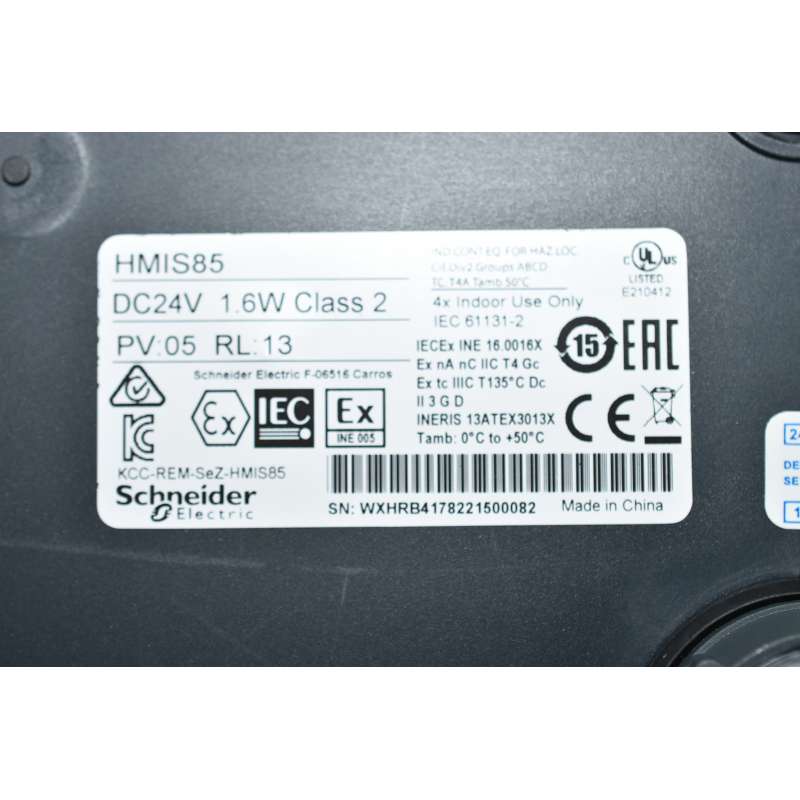

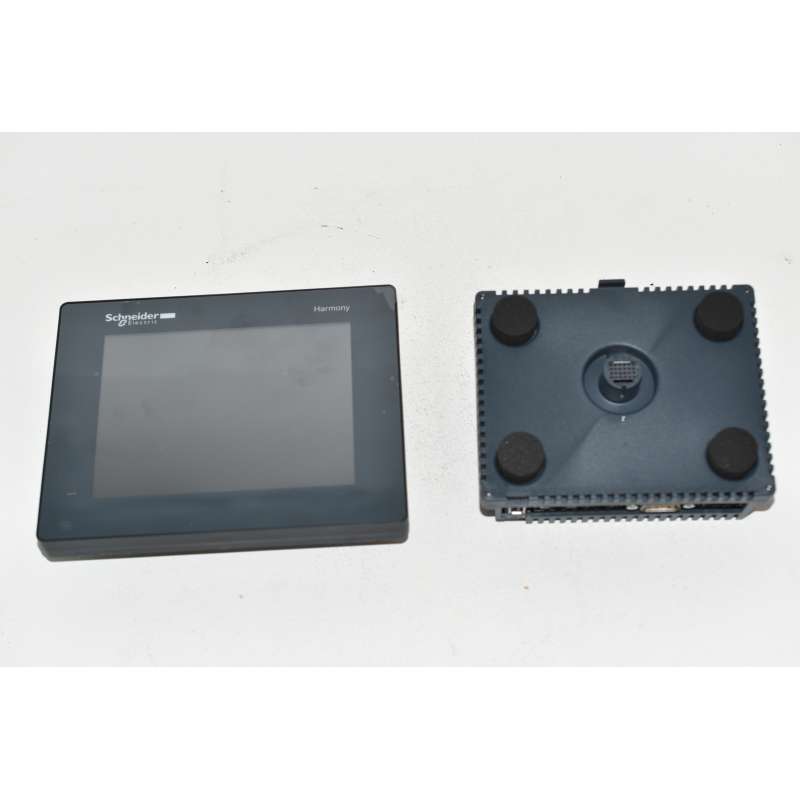

IL pannello è composto da HMISBC+HMIS85
Seriale777052150400900
L'HMI controller SCU (pannello operatore e controllore touchscreen compatto) di Schneider Electric è alimentato con 24 Vcc, dispone di un display LCD TFT a colori da 5,7 e di una EPROM da 128 MB. Dispone inoltre di 8 ingressi digitali, 8 uscite digitali, 4 ingressi analogici, 2 uscite analogiche, 1 host + 1 porta USB mini-B, 1 porta RS232C / RS485 e 1 porta CANopen. Questo HMI controller (pannello operatore e controllore touchscreen compatto) è ideale per ottimizzare le informazioni e la comunicazione con i sistemi di automazione dell'industria e delle infrastrutture come macchine compatte, sistemi di movimentazione, macchinari per l'industria alimentare e farmaceutica. La schermata visualizza messaggi di testo, oggetti grafici e diagrammi riassuntivi, controllo e impostazione dati.
Caratteristiche:

Gamma Prodotto	Harmony SCU
Tipo Prodotto	Small touch HMI controller
Dimensioni display	5,7 pollici
tipo di visualizzazione	con Retroilluminazione a LED display TFT LCD a colori
Schermo digitale	Analogico
Presentazione del dispositivo	Prodotto completo

Caratteristiche tecniche
Risoluzione display	320 x 240 pixels QVGA
Durata luce posteriore	50.000 ore con 65000 colori
Luminosità	16 livelli tramite pannello a sfioramento
View angle horiz x vert	60° sinistra 60° right 40° top 60° bottom
Font carattere	Cinese (cinese semplificato) Giapponese (ANK, Kanji) ASCII Coreano Taiwanese (cinese tradizionale)
Alimentazione	Alimentazione esterna
Tensione nominale di alimentazione [Us]	24 V (20,4…28,8 V)DC
Immunità alle microinterruzioni	10 ms
Picchi di corrente	30 A
Potenza assorbita W	24 W
Segnalazione locale	No indicator
Numero di pagine	Limitazione per capacità memoria interna
Sistema operativo	Harmony
Processore	CPU RISC
descrizione memoria	Flash NAND, 128 MB Memoria dati interna FRAM, 128 kb Application run DRAM, 128 MB
Tipo di connessione integrata	1 collegamento seriale - RJ45 - RS232/RS485 <= 115,2 kbits/s) 1 Ethernet TCP/IP - RJ45 1 USB 2.0 tipo mini B 1 USB 2.0 tipo A bus master CANopen - SUB-D 9
Orologio in tempo reale	Integrato
Protocolli scaricabili	Modbus Modbus TCP/IP CANopen
tipo di fissaggio	By 1 nut - diametro: Ø 22 mm, montaggio su: 1...6 mm thick panel
Materiale cassetta	PC/PBT and PAA
Resistenza agli shock	147 m/s² per 11 ms (su guida DIN) conforme a IEC 60068-2-27 294 m/s² per 6 ms (on panel mounting) conforme a IEC 60068-2-27
Resistenza alle vibrazioni	+/-3,5 mm (f = 5…9 Hz) conforme a IEC 60068-2-6 1 gn (f = 9…150 Hz) conforme a IEC 60068-2-6
Compatibilità elettromagnetica	Test di immunità alle scariche elettrostatiche - test level: 8 kV (scarica d’aria) conforme a IEC 61000-4-2 Test di immunità alle scariche elettrostatiche - test level: 6 kV (scarica di contatto) conforme a IEC 61000-4-2 Suscettibilità ai campi elettromagnetici - test level: 10 V/m (80 MHz...3 GHz) conforme a IEC 61000-4-3 Prova di immunità ai transitori veloci / burst - test level: 2 kV (linea di alimentazione) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 1 kV (tra I/O analogici e tensione operativa) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 2 kV (relay wires) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 1 kV (Ethernet line) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 1 kV (COM line) conforme a IEC 61000-4-4 Prova di immunità ai transitori veloci / burst - test level: 1 kV (CAN line) conforme a IEC 61000-4-4 Test di immunità ai sovratensioni - test level: 2 kV (Alimentazione (modo comune)) conforme a IEC 61000-4-5 Test di immunità ai sovratensioni - test level: 1 kV (Alimentazione (modo differenziale)) conforme a IEC 61000-4-5 Test di immunità ai sovratensioni - test level: 1 kV modalità normale (digital I/O) conforme a IEC 61000-4-5 Test di immunità ai sovratensioni - test level: 0,5 kV modalità differenziale (digital I/O) conforme a IEC 61000-4-5 Disturbi RF condotti - test level: 10 V (0,15...80 MHz) conforme a IEC 61000-4-6 Emissione condotta - test level: 150 kHz...30 MHz conforme a EN 55011 Emissione irradiata - test level: 30 MHz...1 GHz conforme a EN 55011
numero ingressi digitali	2 per ingresso rapido (modo normale) conforme a IEC 61131-2 Tipo 1 6 per ingresso digitale conforme a IEC 61131-2 Tipo 1
tensione ingresso digitale	24 V CC pozzo o sorgente (positivo/negativo)
numero punto comune	1 per fast input (HSC mode) 1 per ingresso digitale
corrente ingresso digitale	7,83 mA per ingresso rapido 5 mA per digitale
Impedenza d'ingresso	4,7 kOhm 2,81 kOhm
alimentazione del sensore	15…28,8 V CC >= 15 V >= 5 mA <= 5 V <= 1,5 mA 15…28,8 V CC >= 15 V >= 2,5 mA <= 5 V <= 1 mA
tempo filtraggio configurabile	0 ms no filter (nessuno) 0,004...0,04 ms bounce filter (latch/event and cumulative filter by step Nx0.5ms (64>=N>=2)) 3...12 ms integrator (none/run/stop)
frequenza ingresso	100 kHz per fast input (encoder mode) - tipo di controllo A/B 100 kHz per ingresso rapido - tipo di controllo monofase 100 kHz per ingresso rapido - tipo di controllo impulso/direzione
lunghezza massima del cavo tra i dispositivi	Cavo schermato: <10 m per ingresso rapido Cavo schermato: <100 m per ingresso digitale Cavo non schermato: <50 m per ingresso digitale
Passo del collegamento	3,5 mm
protezione sovratensione	Con protezione da sovratensione
isolamento tra vie e logica interna	500 V DC
isolamento tra vie	Nessuno
numero uscite digitali	2 uscita rapida (modo normale), logica uscite: source 6 uscita digitale, logica uscite: source
tensione uscita digitale	24 V DC (limite di tensione: 19,2...28,8 V) con transistor uscite discrete 24 V DC (limite di tensione: 5...30 V) con relè uscite discrete 220 V CA (limite di tensione: 100...250 V) con relè uscite discrete
numero I/O	2 per ingresso rapido, terminali: FI0...FI1 2 per uscita rapida, terminali: FQ0...FQ1 6 per ingresso digitale, terminali: DI0...DI5 6 per uscita digitale, terminali: DQ0...DQ5
corrente uscita digitale	2:00 AM 4 A)5 ms con opening contact per uscita digitale 2:00 AM 4 A)2 ms con contatto di chiusura per uscita digitale 300 mA2 ms per uscita rapida (modo normale) 50 mA2 ms per uscita rapida (modo PWM o PTO)
Resistenza di isolamento	> 10 MOhm tra I/O e logica interna > 10 MOhm tra alimentazione e terra
frequenza uscita	100 kHz per uscita rapida (modo PTO) 1 kHz per uscita rapida (modo PWM)
errore precisione assoluta	+/-0,1% del fondo scala cyclic ratio 1...99% per uscita rapida (modo PWM o PTO) 1% del fondo scala cyclic ratio 1...99% per uscita rapida (modo PWM o PTO) +/-5% del fondo scala cyclic ratio 10...90% per uscita rapida (modo PWM o PTO) +/-10% del fondo scala rapporto ciclico 20...80% per uscita rapida (modo PWM o PTO) +/-15% del fondo scala cyclic ratio 30...70% per uscita rapida (modo PWM o PTO)
numero ingresso analogico	2 per ingresso analogico 2 per RTD
campo ingresso analogico	0...20 mA/4...20 mA - risoluzione: 12 bit, impedenza ingresso250 Ohm (tolleranza: +/- 1 %) -10...+10 V o 0...10 V - risoluzione: 12 bit + segno, impedenza ingresso>= 1 MOhm
tipo di ingresso analogico	RTD a - 200...600 °C - risoluzione: 16 bit sonda temperatura: Pt 100/Pt 1000 RTD a - 50...200 °C - risoluzione: 16 bit sonda temperatura: Ni 100/Ni 1000 RTD a - 200...760 °C - risoluzione: 16 bit (termocoppia J) RTD a - 240...1370°C - risoluzione: 16 bit (termocoppia K) RTD a 0...1600°C - risoluzione: 16 bit (termocoppia R) RTD a 200...1800°C - risoluzione: 16 bit (termocoppia B) RTD a 0...1600°C - risoluzione: 16 bit (termocoppia S) RTD a - 200...400°C - risoluzione: 16 bit (termocoppia T) RTD a - 200...900°C - risoluzione: 16 bit (termocoppia E) RTD a - 200...1300°C - risoluzione: 16 bit (termocoppia N)
numero uscita analogica	2 carico resistivo per 12 bit + segno
campo uscita analogica	0...20 mA/4...20 mA (> 300 Ohm) per circuito aperto -10...10 V/0...10 V (> 2 kOhm) per cortocircuito
Altezza	129,4 mm
Larghezza	163 mm
Profondità	76,22 mm
Peso Netto	0,803 kg

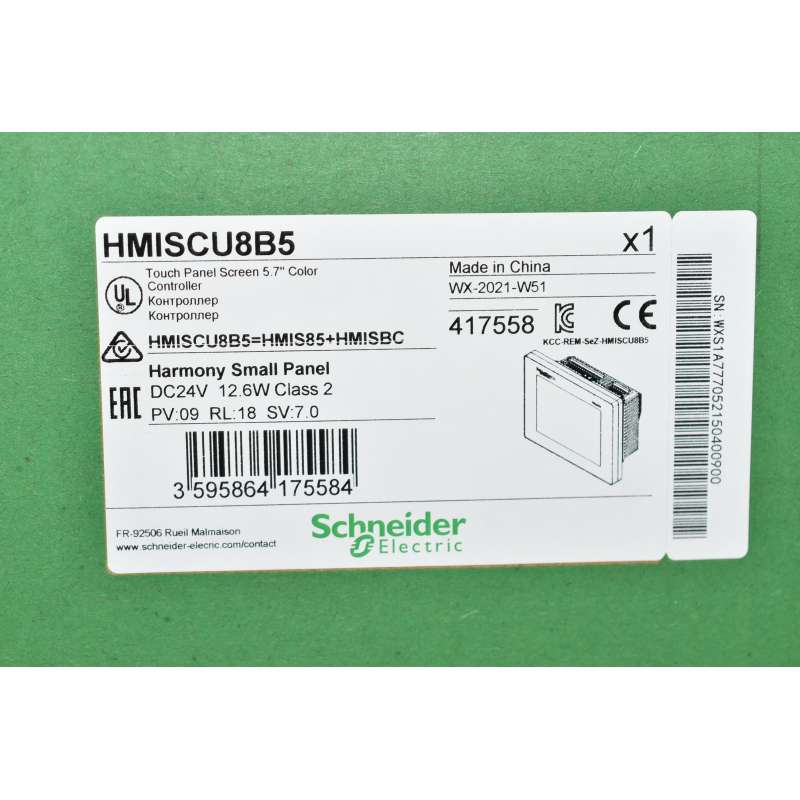

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
