Touch Panel Widescreen 4,3" RJ45 Schneider Harmony HMISTO715

Riferimento: 7086/DI3/SX/Q7

Condizione: Nuovo

170,00 € tasse incl.

7 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Magelis
Marca	Schneider Electric

Touch Panel Widescreen 4,3" RJ45 Schneider Harmony HMISTO715
Deriale N.WXNHA51441235010244
Descrizione
L'interfaccia operatore (HMI) compatta Harmony STO è alimentata da 12V a 24V DC e presenta un display LCD TFT a colori da 4,3 pollici con risoluzione 480 x 272 pixel e EPROM da 26MB. Dispone inoltre di 1 porta USB host + 1 mini-B USB e 1 porta RS232C / RS485. È ideale per applicazioni HMI ottimizzate in semplici architetture di automazione, come le macchine compatte, i sistemi di movimentazione, le macchine per f&b e l'industria farmaceutica. Lo schermo visualizza pagine grafiche a colori. La porta RS485 lo rende ideale per la supervisione e il controllo di sistemi e macchine semplici.
Caratteristiche:

Gamma Prodotto	Harmony STO & STU
Tipo Prodotto	Pannello touch screen
Pacchetto software	EcoStruxure Operator Terminal Expert
Processore	ARM926EJ-S

Caratteristiche tecniche
Dimensioni display	4,3 pollici
Tipo display	Display TFT LCD a colori
Colore display	65536 colori
Risoluzione display	480 x 272 pixels
Schermo digitale	Analogico
Durata luce posteriore	50.000 ore con bianco
Luminosità	16 livelli tramite pannello a sfioramento
Font carattere	Cinese (cinese semplificato) Giapponese (ANK, Kanji) ASCII (caratteri europei) Taiwanese (cinese tradizionale) Coreano Cirillico
Tensione nominale di alimentazione [Us]	12...24 V DC - 10...20 %
Potenza assorbita W	7,5 W
Numero di pagine	8999
descrizione memoria	Back up dati 512 kb Memoria applicazione 26 MB

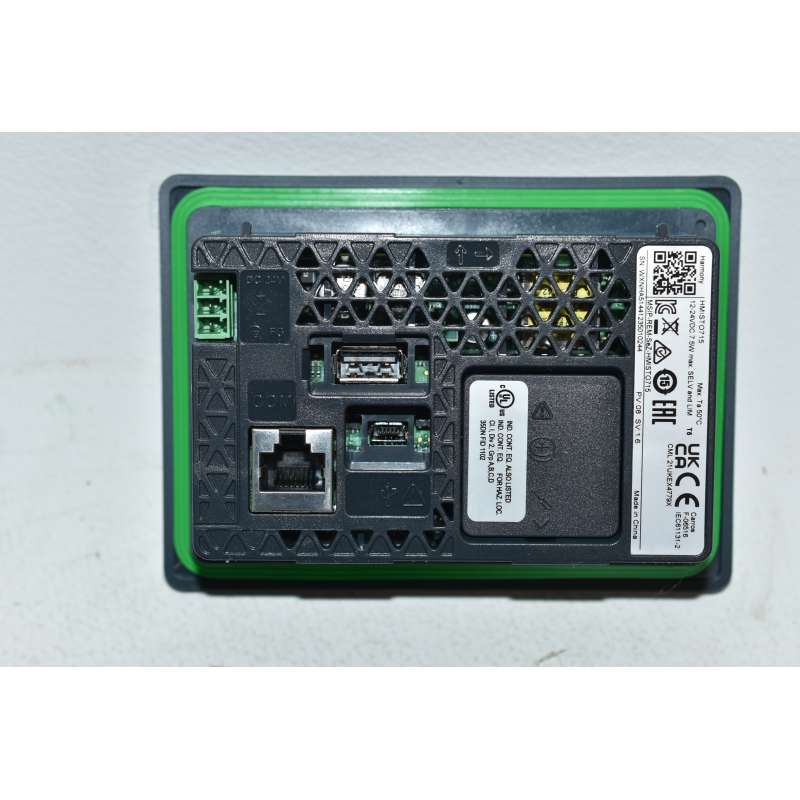

Tipo di connessione integrata	1 USB 2.0 tipo mini B 1 USB 2.0 tipo A 1 collegamento seriale - RJ45 - RS232C/RS485 2400...115200 bps)
Alimentazione	Alimentazione esterna
Orologio in tempo reale	Con set batteria RTC opzionale
Protocolli scaricabili	Protocolli di terze parti Modbus
Compatibilità Gamma	MitsubishI Omron Siemens Allen-Bradley
Tipo di fissaggio	By 2 installation fasteners, montaggio su pannello con spessore da 1,5 a 6 mm
Materiale cassetta	PPT
Materiale parte frontale	Plastica
Cut-out dimensions	77.5 x 112.5 mm 66 x 105 mm with mounting adaptor
altezza	90,4 mm
larghezza	124,9 mm
profondità	38,8 mm
peso prodotto	0,22 kg

Ambiente
Norme Di Riferimento	ANSI/ISA 12.12.01 CSA C22.2 No 142 UL 61010-2-201 EN 61000-6-2 CSA C22.2 No 213 EN 61000-6-4 UL 61010-1 EN 61131-2

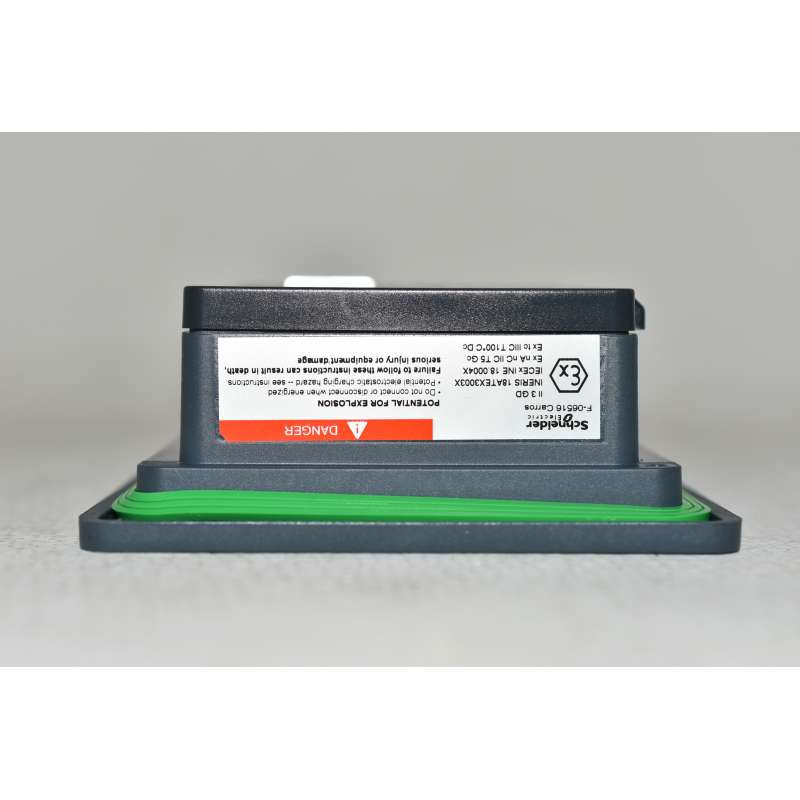

Certificazioni Prodotto	UL C-Tick KCC CE cUL ATEX zone 2/22 UKCA
Temperatura Ambiente	0…50 °C
Temperatura Di Stoccaggio	-20…60 °C
Umidità relativa	10…90 % senza condensa
Altitudine Di Funzionamento	2000 m
Grado di protezione IP	IP65f (pannello frontale) IP20 (pannello posteriore)
Grado di protezione NEMA	NEMA 4X/13 pannello frontale (uso interno)
Resistenza agli shock	15 gn per 11 ms conforme a IEC 61131-2
Resistenza alle vibrazioni	1 gn (f = 5…150 Hz) conforme a IEC 61131-2 3,5 mm ampiezza costante (f = 5…150 Hz) conforme a IEC 61131-2
Compatibilità elettromagnetica	Resistenza ai campi elettromagnetici irradiati - test level: 10 V/m (80 MHz...2.7 GHz) Resistenza alle scariche elettrostatiche - test level: 8 kV livello 3 (scarica d’aria) conforme a EN 61000-4-2 Resistenza alle scariche elettrostatiche - test level: 6 kV livello 3 (contatto diretto) conforme a EN 61000-4-2

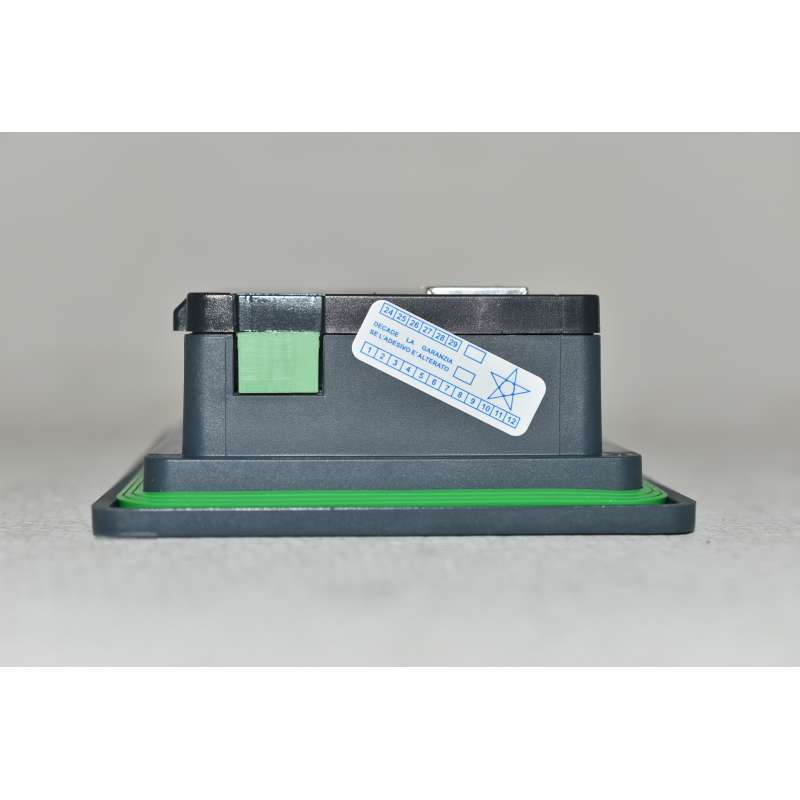

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
