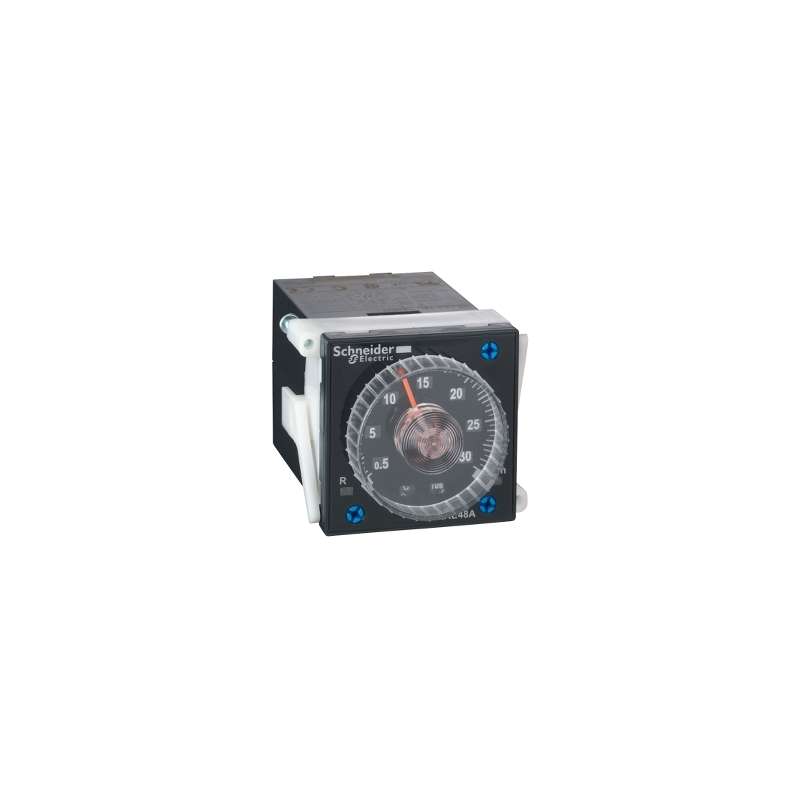

RE48AMH13MW Schneider Electronic Relè temporizzato Ritardo 2 Funzioni

Riferimento: 6000/BB2/SX/Q0

Condizione: Nuovo (Altro)

50,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Relè
Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

RE48AMH13MW Schneider Electronic Relè temporizzato Ritardo 2 Funzioni 0,02s...300h 24-240 VAC 2NC/NO
Il relè temporizzato RE48 di Schneider Electric può essere impostato tra 0,2 secondi e 300 ore, ha un'uscita nominale di 5 ampere, è largo 22,5 millimetri e può essere alimentato con una tensione compresa tra 24 e 240 Vac. Dispone inoltre di 1 contatto di commutazione + 1 contatto di commutazione temporizzato o istantaneo. Questo relè temporizzato modulare è ideale per il controllo dei tempi nei sistemi di automazione come apertura automatica di porte, allarmi, illuminazione nei bagni e barriere dei parcheggi. Si tratta di un dispositivo plug-in, rapido e facile da installare grazie alla disponibilità di strumenti. Offre inoltre un coperchio sigillabile, impostazioni semplici e precise con selettore a rotella.
Caratteristiche:

Gamma prodotto	Harmony Timer Relays
collegamento elettrico	Base ad innesto 8 pin(s)
Larghezza	48 mm
Tipo prodotto	Panel-mounted/plug-in timer relay
Tipo uscita digitale	Relè
composizione e tipo di contatti	1 C/O + 1 C/O contatto temporizzato o istantaneo, AgNi (senza cadmio)
nome componente	RE48
tipo temporizzazione	Delay on energization Pulse-on energization
Gamma di temporizzazione	2...120 H 5...300 min 0,2...12 min 2...120 s 0,2...12 h 0,02...1,2 s 0,5...30 h 0,2...12 s 5...300 H 0,5...30 s 0,05...3 s 5...300 s 2...120 min 0,5...30 min
Tensione nominale di alimentazione [Us]	24...240 V CA/CC 50/60 Hz
gamma di tensione	0,85...1,1 Us CA 0,9...1,1 Us CC
Corrente nominale [in]	5 A

Caratteristiche tecniche
Dim. piastra frontale prodotto	48 x 48 mm
tipo di comando	Selettore pannello frontale
Materiale involucro	Autoestinguente
precisione ripetizione	+/- 0,2 % del massimo valore impostato conforme a IEC 61812-1
deriva di temperatura	+/- 0,02 %/°C del valore massimo di regolazione conforme a IEC 61812-1
deriva di tensione	+/- 0,2 %/°C del valore massimo di regolazione a 48...240 V +/- 1 %/°C del valore massimo di regolazione a 24...48 V
accuratezza regolazione temporizzazione	+/- 5% fondo scala a 25 °C conforme a IEC 61812-1
minima durata impulsi	20 ms
Tempo di reset	25 ms alla disattivazione
durata di spunto	55 ms
Fattore di carico	100 %
potenza assorbita in VA	1,1 VA a 24 V 4,8 VA a 240 V
potenza assorbita in W	0,5 W a 24 V 1,7 W a 240 V
potere di interruzione	1250 VA
Corrente minima di commutazione	100 mA
Corrente massima di commutazione	5 A
massima tensione di commutazione	250 V CA/CC
durata elettrica	100000 cicli
Durata meccanica	30000000 cicli
tensione di uscita	240 V a 5 A AC-12 30 V a 2 A DC-13 240 V a 1,5 A AC-15
Marcatura	CE
resistenza alle sovratensioni	1 kV modo differenziale conforme a IEC 61000-4-5 livello 3 2 kV modo comune conforme a IEC 61000-4-5 livello 3
Supporto di montaggio	Montaggio base: presa Montaggio pannello: sistema fornito con il prodotto
segnalazione locale	1 LED (giallo)stato relè uscita:Indicatore LED (verde)lampeggiante: relè eccitato temporizzazione in corso:Indicatore LED (verde)fisso: relè eccitato, nessuna temporizzazione in corso:
funzione disponibile	A1- Delay on energization-2 OC A2- Delay on energization-2 OC H1-Pulse-on energization-2 OC H2-Pulse-on energization-2 OC
Tipo di controllo	Senza pulsante di test
Peso netto	0,14 kg
forma del pin	Cilindrico
Number of functions	4

Ambiente
percorso umidità	+/- 0,05 %/%RH del valore di regolazione massimo conforme a IEC 61812-1
Immunità alle microinterruzioni	10 ms
resistenza dielettrica	1 kV 1 mA/1 minuto conforme a IEC 61812-1
protezione contro le scosse elettriche	4 kV classe III conforme a IEC 60664-1 4 kV classe III conforme a IEC 61812-1
Norme di riferimento	EN 50082-1/2 EN 50081-1/2 93/68/EEC 73/23/EEC 89/336/EEC IEC 60669-2-3 IEC 61812-1
Certificazioni prodotto	cULus UL CSA C-Tick
Temperatura di stoccaggio	-40…70 °C
Temperatura ambiente	-20…50 °C
Grado di protezione IP	IP40 conforme a CEI 60529 (alloggiamento) IP50 conforme a CEI 60529 (parte anteriore)
Resistenza alle vibrazioni	0,35 mm (F= 10…55 Hz) conforme a IEC 60068-2-6
Umidità relativa	93 % senza condensa conforme a IEC 60068-2-3
Resistenza alle scariche elettrostatiche	6 kV in contatto conforme a IEC 61000-4-2 livello 3 8 kV in aria conforme a IEC 61000-4-2 livello 3
resistenza ai campi elettromagnetici	10 V/m da 26 MHz a 1 GHz conforme a IEC 61000-4-3 livello 3
Resistenza ai transitori rapidi	2 kV conforme a IEC 61000-4-4 livello 4 (clip collegamento capacitivo) 4 kV conforme a IEC 61000-4-4 livello 4 (diretto)
immunità ai campi radioelettrici	10 V (0,15...80 MHz) conforme a IEC 61000-4-6 livello 3
immunità ai picchi di tensione	30% / 10 ms conforme a IEC 61000-4-11 60% / 100 ms conforme a IEC 61000-4-11 0.95 / 5 s conforme a IEC 61000-4-11
emissioni irradiate e condotte	Classe B 0,15...30 MHz conforme a EN 55022 (EN 55011 group 1)
