SH30401P07F2000 Schneider PacDriver SH3 Motor 40mm IP 50 con Freno

Riferimento: 7034/DH2/SX/Q1

Condizione: Nuovo

900,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Motore elettrico
Marca	Schneider Electric

SH30401P07F2000 Schneider PacDriver SH3 Motor 40mm IP 50 con Freno
Seriale N 3200524057
Caratteristiche

Compatibilità Gamma	PacDrive 3
Nome Dispositivo	SH3
Tipo Prodotto	Servo motore

Caratteristiche tecniche
Massima velocità meccanica	9000 rpm
Tensione alimentazione nominale [us]	115...480 V
Numero di fasi della rete	Trifase
Corrente di stallo continua	1,12 A
Coppia di stallo continua	0,21 Nm a 115...480 V trifase
Potenza continua	170 W
Coppia di stallo max (picco)	0,75 Nm a 480 V trifase
Potenza nominale di uscita	77 W a 115 V monofase 77 W a 230 V monofase 166 W a 400 V trifase 166 W a 480 V trifase
Coppia nominale	0,176 Nm a 115 V monofase 0,176 Nm a 230 V monofase 0,184 Nm a 400 V trifase 0,184 Nm a 480 V trifase
Velocità nominale	4000 giri/min a 115 V monofase 4000 giri/min a 230 V monofase 9000 rpm a 400 V trifase 9000 rpm a 480 V trifase
Irms corrente max	4,5 A
Tipo di albero	Liscio
Diametro dell'albero	8 mm
Lunghezza albero	25 mm
Grado di protezione IP	IP54 albero senza anello di tenuta: conforme a IEC 60034-5 IP65 motore: conforme a IEC 60034-5 IP65 bronzina dell'albero: conforme a IEC 60034-5
Tipo di encoder	SinCos Hiperface assoluto multigiro
Risoluzione del segnale velocità	16 Sin/Cos per rivoluzione
Freno di stazionamento	Con
Coppia di attesa	0,4 Nm
Supporto Di Montaggio	Flangia standard internazionale
Dimensione flangia	40 mm
Collegamento elettrico	Connettori a 90° ruotabili
Costante coppia	0,19 Nm/A a 120 °C
Costante della forza elettromotrice inversa (f.e.m.)	13,6 V/krpm a 20 °C
Numero di poli motore	5,0
Inerzia del rotore	0,04 kg.cm²
Resistenza statore	17,2 Ohm
Induttanza statore	7,3 mH
Tipo di raffreddamento	Convezione naturale
lunghezza	99,4 mm
Diametro collare di centraggio	30 mm
Profondità collare di centraggio	2,5 mm
Numero di fori di montaggio	4
Diametro dei fori di montaggio	4,5 mm
Diametro del cerchio dei fori di montaggio	46 mm
peso prodotto	0,6 kg
Riferimento dimensioni	SH30402P
Numero di fasi della rete	3
Temperatura rame caldo	120 °C
collegamento elettrico	connettori a 90° ruotabili
Corrente di uscita di picco per 3 secondi	4,5 A
inerzia	0,017 kg.cm² of brake 0,023 kg.cm² of motor

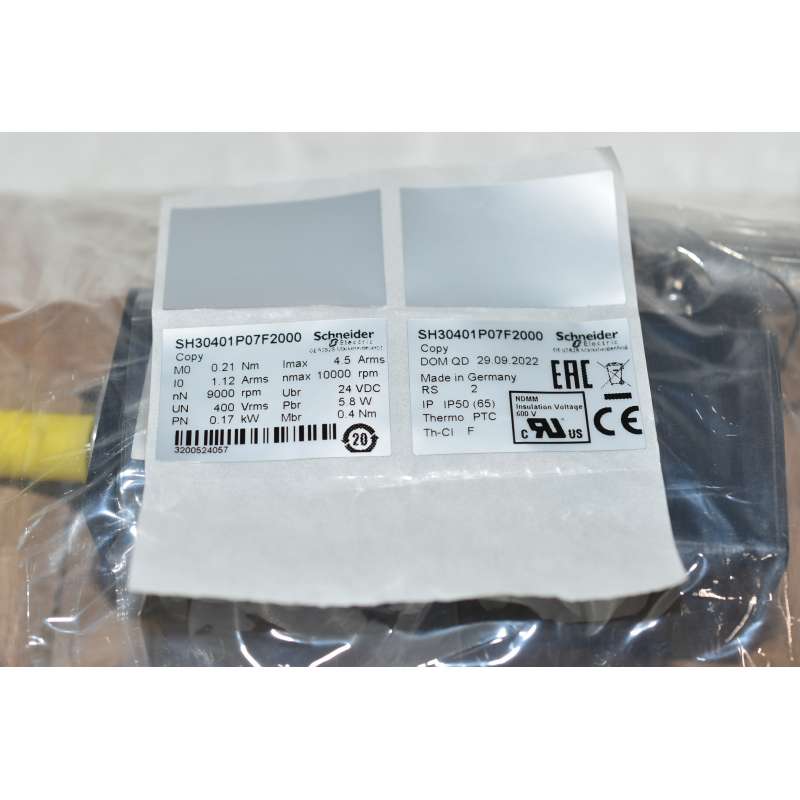

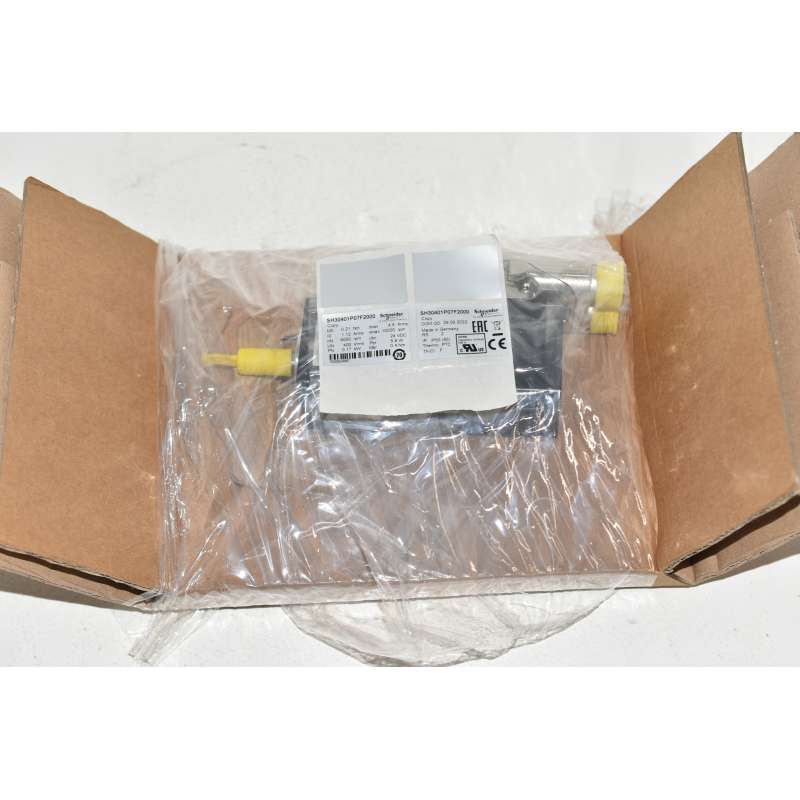

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
