Schneider LXM32SD30N4 Servo Driver LEXIUM32 Trifase 208/400/480 Vac

Riferimento: 5804/CG3/DX/Q1

Condizione: Nuovo

750,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Lexium 23 servo driver
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider LXM32SD30N4 Servo Driver LEXIUM32 Trifase 208/400/480 Vac
Seriale 3224078073

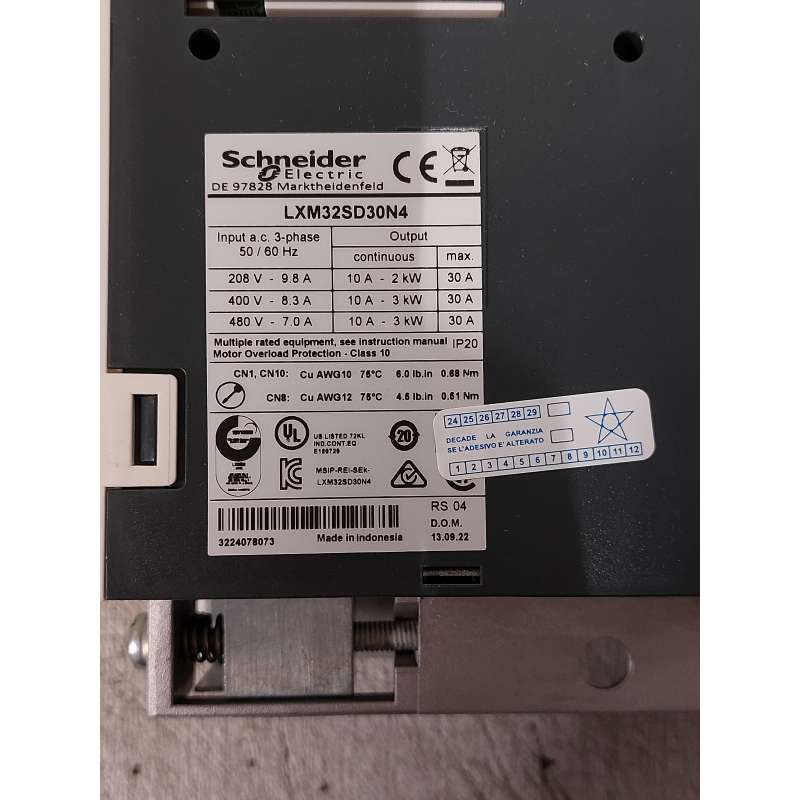

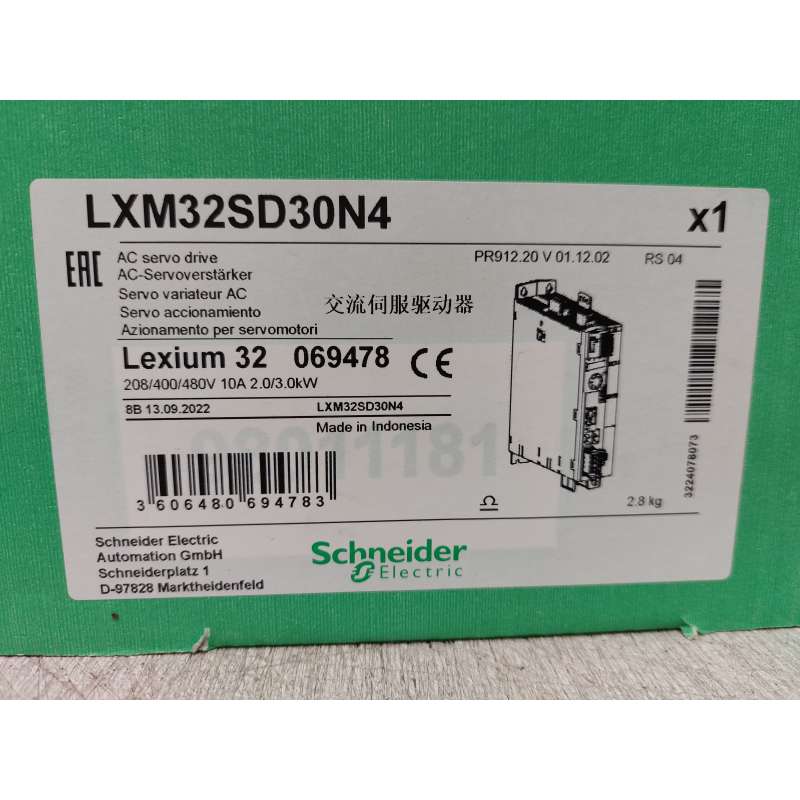

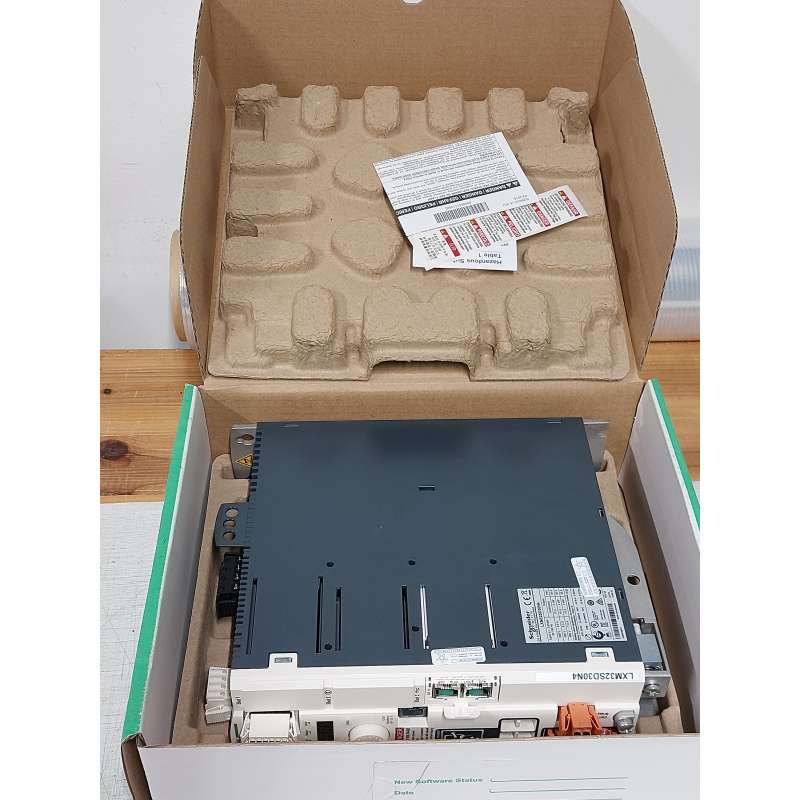

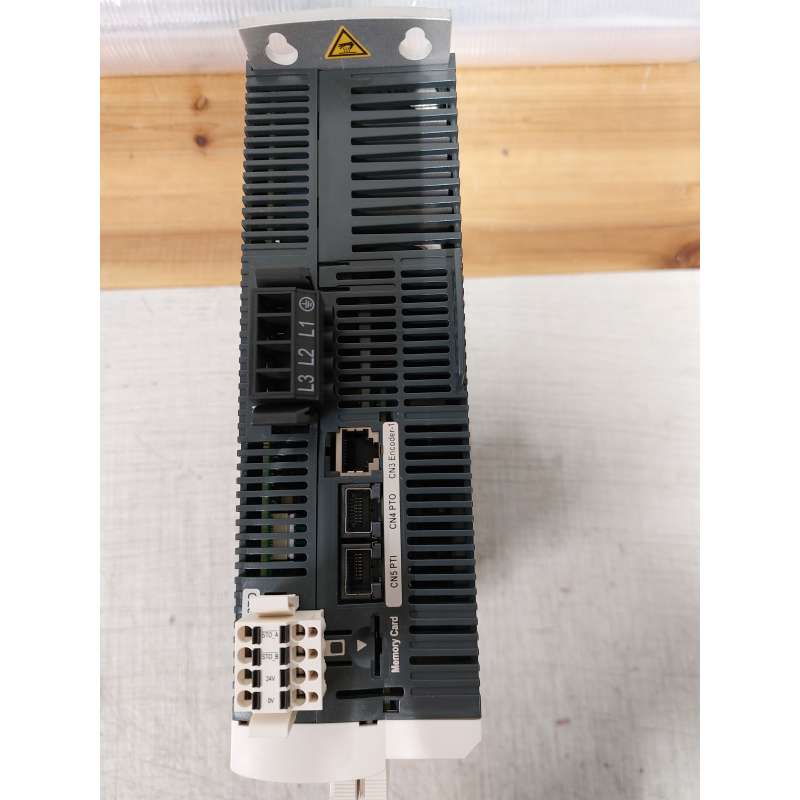

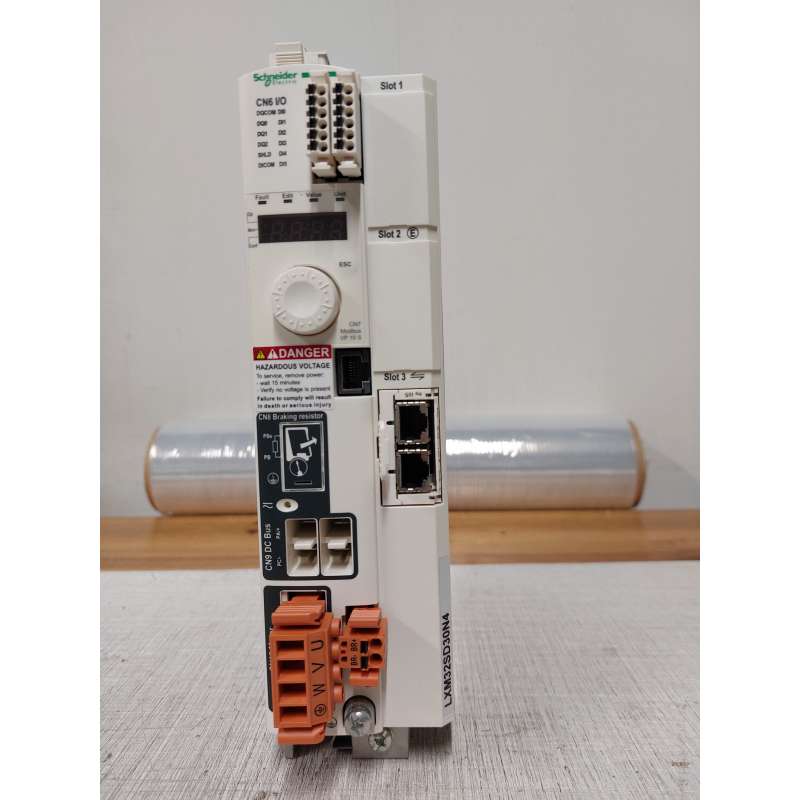

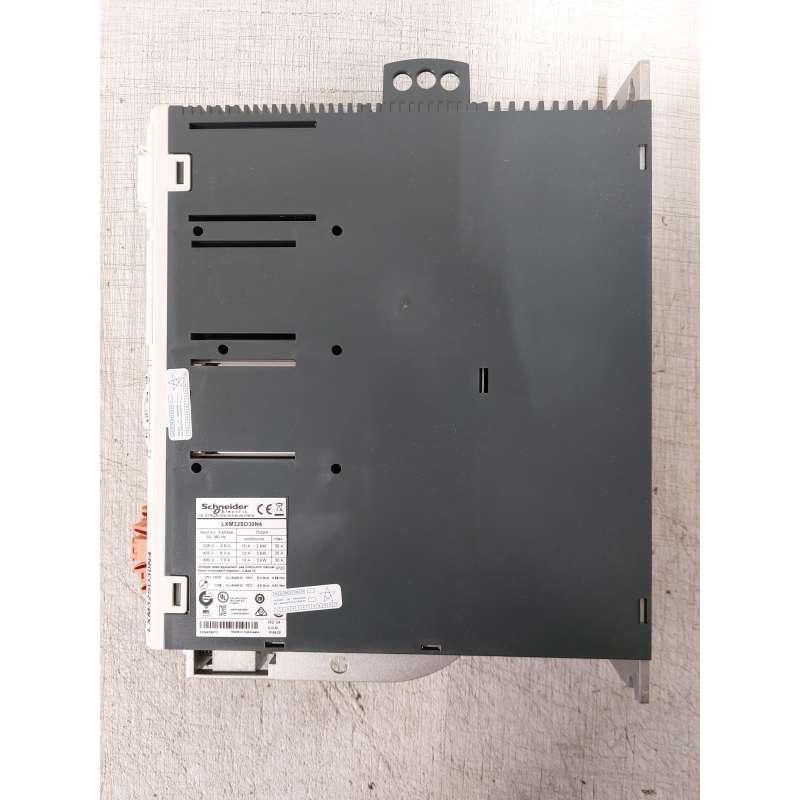

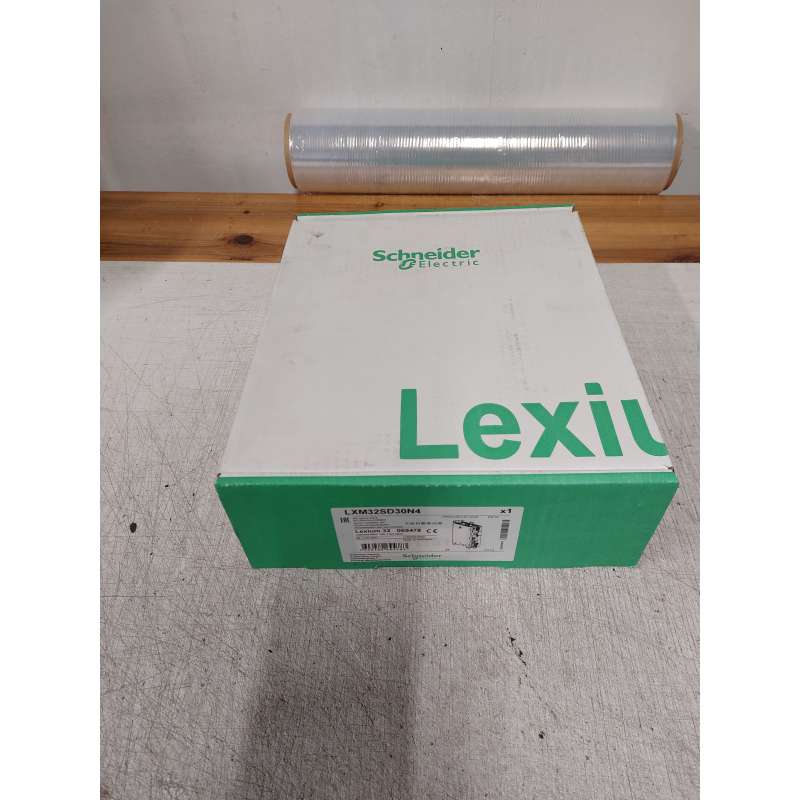

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO INDICA CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA.

Il prodotto fa parte della gamma Lexium 32, un'offerta di servoazionamenti e servomotori per il controllo del movimento per macchine da 0,15 kW a 7 kW. Il servoazionamento di movimento AC per un asse è dotato di un filtro EMC integrato, azionamento compatto con ingressi analogici e treno di impulsi. Fornisce 2 ingressi discreti di acquisizione e 3 uscite discrete. Grazie al suo design compatto, questo servoazionamento consente di risparmiare spazio e dimensioni dell'armadio, riduce l'ingombro della macchina e abbatte i costi. È un servoazionamento di movimento con una tensione nominale di alimentazione di 200V a 240 V, 380V a 480V (trifase), una corrente continua in uscitadi uscita continua a 10A a 8 kHz e una potenza continua di 2600W a 230 V. Il prodotto include un morsetto per il collegamento elettrico e connettore RJ45 per le interfacce di comunicazione integrata Modbus e SERCOS III. Il prodotto è classificato IP20. Dimensioni: 68 mm (larghezza) x 237 mm (profondità) x 270 mm (altezza). Peso: 2,7 kg. Il prodotto è certificato CE e CSA. È conforme alle norme EN/IEC 61800-3. Il prodotto è compatibile con i servomotori BMH. La famiglia di servozionamenti con quattro modelli di servoazionamenti e due famiglie di servomotori oltre a una selezione di elementi opzionali. Fornisce la combinazione di azionamento e motore che ha esattamente la potenza, le prestazioni e la funzionalità necessarie.
Caratteristiche:

Gamma di prodotti	Lexium 32
Nome dispositivo	LXM32S
Tipo di prodotto o componente	Servoazionamento movimento
Formato del variatore	Book
Numero di fasi della rete	Trifase
Tensione alimentazione nominale [Us]	200...240 V - 15...10 % 380...480 V - 15...10 %
Limiti di tensione di alimentazione	170…264 V 323…528 V
Frequenza di alimentazione	50/60 Hz - 5...5 %
Frequenza di rete	47,5...63 Hz
Filtro EMC	Integrato
Corrente di uscita continua	10 A a 8 kHz
Corrente di uscita di picco per 3 secondi	30 A a 208 V per 5 s 30 A a 480 V per 5 s
maximum continuous power	2800 W a 208 V 5600 W a 400 V 5600 W a 480 V
alimentazione nominale	2 kW a 208 V 8 kHz 3 kW a 400 V 8 kHz 3 kW a 480 V 8 kHz
corrente di linea	9,2 A 59 % a 208 V, con induttanza di linea esterna di 1 mH 11,1 A 77 % a 400 V, con induttanza di linea esterna di 1 mH 9,6 A 85 % a 480 V, con induttanza di linea esterna di 1 mH 9,8 A 128 % a 208 V, senza induttanza di linea 8,3 A 148 % a 400 V, senza induttanza di linea 7 A 152 % a 480 V, senza induttanza di linea

Caratteristiche tecniche
Frequenza di commutazione	8 kHz
Categoria di sovratensione	III
Massima corrente di dispersione	30 mA
Tensione di uscita	<= tensione di alimentazione
isolamento elettrico	Tra potenza e controllo
tipo di cavi	Cavo IEC intrecciato singolo 50 °C) rame 90°C XLPE/EPR
collegamento elettrico	Morsetto, capacità di serraggio: 3 mm², AWG 12 (CN8)
coppia di serraggio	0,5 Nm CN8:
Numero ingressi digitali	2 Acquisizione ingressi discreti
Tipo di ingresso digitale	Acquisizione (CAP terminali)
Durata campionamento	0,25 ms
Tensione ingresso digitale	24 V CC per acquisizione
Logica ingresso digitale	Positivo (compliment of STO_A, compliment of STO_B) allo Stato 0: < 5 V allo Stato 1: > 15 V conforme a EN/IEC 61131-2 tipo 1
Tempo di risposta	<= 5 ms complemento di STO_A, complemento di STO_B
Numero uscite digitali	3
Tipo di uscita digitale	Logica uscite (DO)24 V CC
Tensione uscita digitale	<= 30 V CC
Logica uscita digitale	Positivo o negativo (DO) conforme a EN/IEC 61131-2
Tempo di rimbalzo contatto	<= 1 ms per complemento di STO_A, complemento di STO_B
Corrente di frenatura	50 mA
Tempo di risposta su uscita	250 µs (DO) per digitale uscite
Funzione di sicurezza	STO (safe torque off), integrato
Livello di sicurezza	SIL 3 conforme a EN/IEC 61508
Interfaccia di comunicazione	Modbus, integrato SERCOS III, integrato
Tipo di connettore	RJ45 (identificato come CN7) per Modbus
commissioning port	Multipunto RS485 a 2 cavi per Modbus
Velocità di trasmissione	9600, 19200, 38400 bps per lunghezza bus di 40 m per Modbus
Numero di indirizzi	1…247 per Modbus
LED di stato	1 LED (rosso) Tensione servoazionamento
funzione di segnalazione	Visualizzazione guasti 7 segmenti
Marcatura	CE
Posizione operativa	Verticale +/- 10 gradi
compatibilità prodotto	Servo motore BMH (100 mm, 3
Larghezza	68 mm
altezza	270 mm
Profondità	237 mm
Peso prodotto	2,7 kg

Ambiente
compatibilità elettromagnetica	CEM condotta conforme a EN 55011 classe A gruppo 1
Norme di riferimento	EN/IEC 61800-3
Certificazioni prodotto	CSA
Grado di protezione IP	IP20 conforming to CEI EN 60529
Resistenza alle vibrazioni	1 gn (F= 13…150 Hz) conforme a EN/IEC 60068-2-6
Tenuta agli urti	15 gn per 11 ms conforme a EN/IEC 60028-2-27
Grado di inquinamento	2 conforme a EN/IEC 61800-5-1
Caratteristiche ambientali	Classi 3C1 conforme a IEC 60721-3-3
Umidità relativa	Classe 3K3 (da 5 a 85%) senza condensa conforme a IEC 60721-3-3
Temperatura ambiente di funzionamento	0…50 °C conforme a UL
