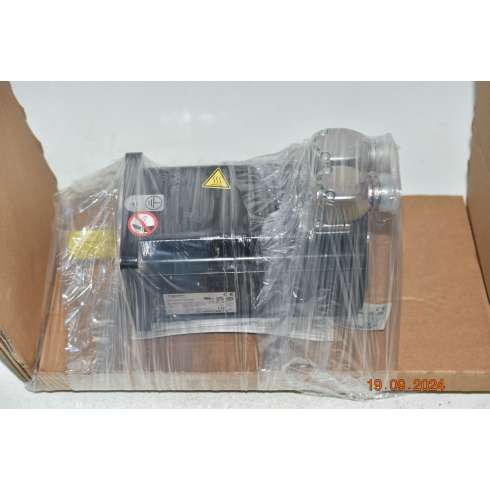

Schneider MH31001P16F2200 3,6 Nm 1,2 Kw Freno IP65 PacDrive

Riferimento: 5846/BB2/DX

Condizione: Nuovo

1 200,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Motore
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Schneider MH31001P16F2200 3,6 Nm 1,2 Kw Freno IP65 PacDrive
Seriale:3801310391

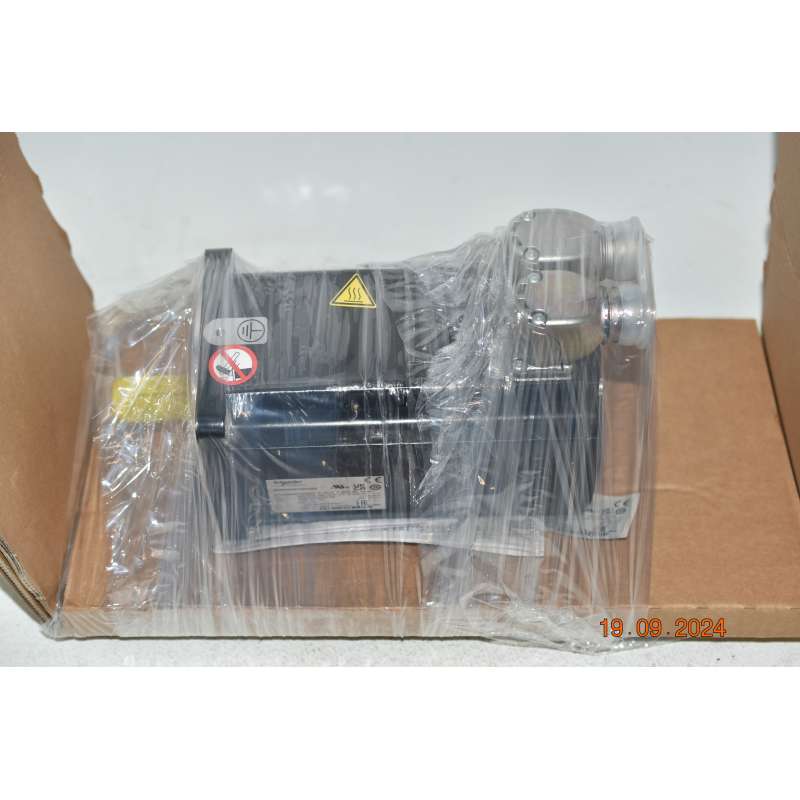

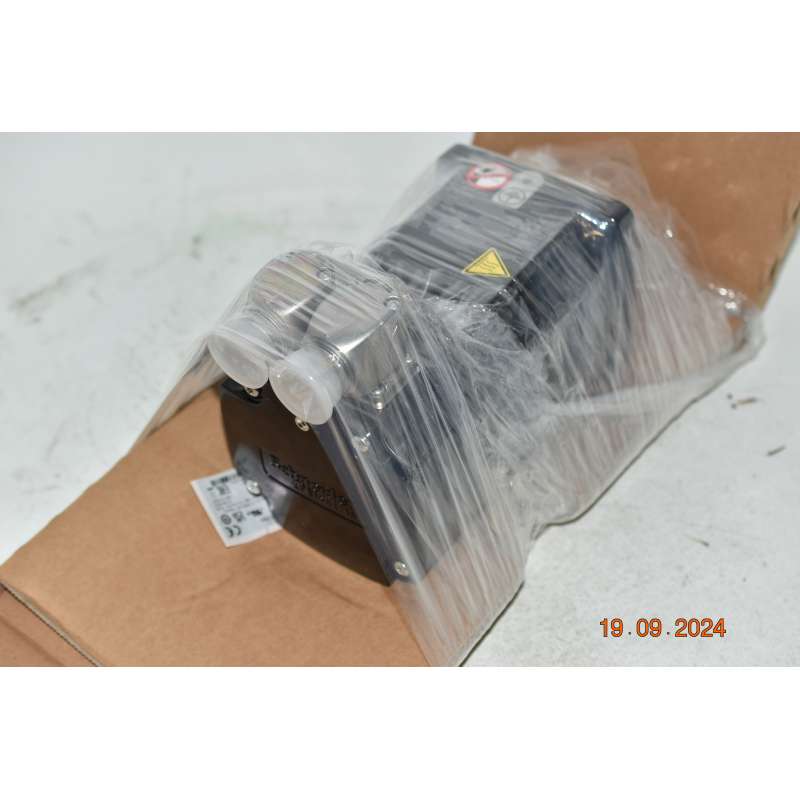

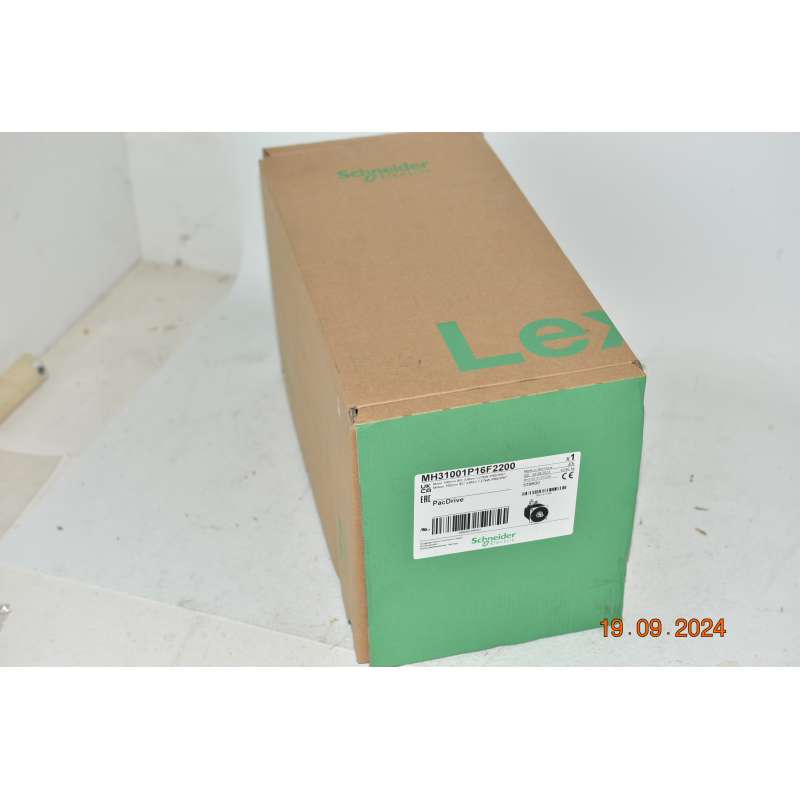

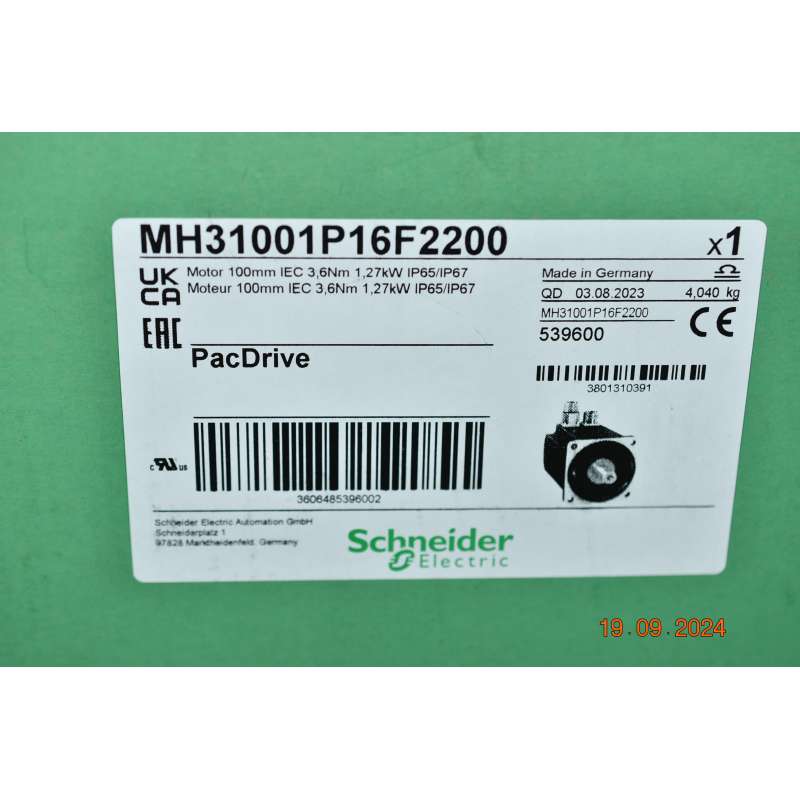

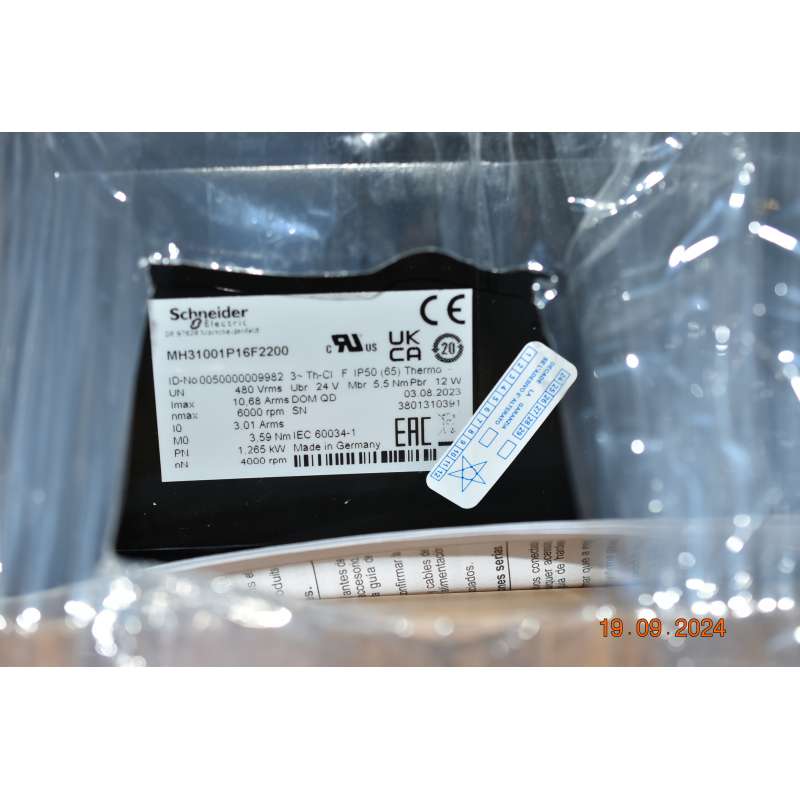

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

Caratteristiche:

Compatibilità gamma	PacDrive 3
Nome dispositivo	MH3
Tipo prodotto	Servomotori CA

Caratteristiche tecniche
Massima velocità meccanica	6000 rpm
Tensione alimentazione nominale [us]	115...480 V
Numero di fasi della rete	Trifase
Corrente di stallo continua	3,15 A
coppia di stallo continua	3,4 Nm, 115...480 V, trifase
Potenza continua	1520 W
coppia di stallo max (picco)	10,8 Nm, 115...480 V, trifase
potenza nominale di uscita	0,35 W, 115 V 0,67 W, 230 V 1,26 W, 400 V 1,52 W, 480 V
coppia nominale	3,3 Nm per LXM52 a 3,07 mA, 115 V, 1 fase 3,2 Nm per LXM52 a 2,99 mA, 230 V, 1 fase 3 Nm per LXM52 a 2,83 mA, 400 V, 3 fasi 2,9 Nm per LXM52 a 2,75 mA, 480 V, 3 fasi 3,3 Nm per LXM62 a 3,07 mA, 115 V, 1 fase 3,2 Nm per LXM62 a 2,99 mA, 230 V, 1 fase 3 Nm per LXM62 a 2,83 mA, 400 V, 3 fasi 2,9 Nm per LXM62 a 2,75 mA, 480 V, 3 fasi
nominal speed	1000 rpm per LXM52 a 3,07 mA, 115 V, 1 fase 2000 rpm per LXM52 a 2,99 mA, 230 V, 1 fase 4000 giri/min per LXM52 a 2,83 mA, 400 V, 3 fasi 5000 rpm per LXM52 a 2,75 mA, 480 V, 3 fasi 1000 rpm per LXM62 a 3,07 mA, 115 V, 1 fase 2000 rpm per LXM62 a 2,99 mA, 230 V, 1 fase 4000 giri/min per LXM62 a 2,83 mA, 400 V, 3 fasi 5000 rpm per LXM62 a 2,75 mA, 480 V, 3 fasi
Irms corrente max	10,68 A
Tipo di albero	Con chiavetta
Secondo albero	Senza seconda estremità dell’albero
Diametro dell'albero	19 mm
Lunghezza albero	40 mm
Larghezza chiave	6 mm
Grado di protezione IP	IP65 Standard
Tipo di encoder	SinCos Hiperface monogiro
Risoluzione del segnale velocità	16 Sin/Cos per rivoluzione
Freno di stazionamento	Con
Coppia di attesa	5,5 Nm
Installazione	Flangia standard internazionale
Dimensione flangia	100 mm
Collegamento elettrico	Connettori a 90° ruotabili
Costante coppia	1,09 Nm/A a 120 °C
Costante della forza elettromotrice inversa (f.e.m.)	70,3 V/krpm
Numero di poli motore	10
Inerzia del rotore	3,68 kg.cm²
Resistenza statore	4,12 Ohm
Induttanza statore	14,9 mH
Costante tempo dello statore elettrico	4,5 ms
Forza radiale max Fr	900 N a 1000 rpm 720 N a 2000 rpm 630 N a 3000 rpm 570 N a 4000 rpm 530 N a 5000 rpm
Potenza di trazione del freno	12 W
Tipo di raffreddamento	Convezione naturale
lunghezza	170,3 mm
Diametro collare di centraggio	95 mm
Profondità collare di centraggio	3,5 mm
Numero di fori di montaggio	4
Diametro dei fori di montaggio	9 mm
Diametro del cerchio dei fori di montaggio	115 mm
Peso netto	4,8 kg
