XPSBAT12A1AC Schneider Harmony Modulo di Sicurezza Multifunzione 2 Ing. 2NO+1NO
6992/CG2/DX/Q2
Nuovo
150,00 € tasse incl.
tasse incl.
2 Articoli
Attenzione: ultimi articoli in magazzino!
| Tipo | Adattatore |
| Marca | Schneider Electric |
XPSBAT12A1AC Schneider Harmony Modulo di Sicurezza Multifunzione 2 Ing. 2NO+1NO temp + uscita di segnalazione 24 V morsetti a molla
Seriale N.8B2234100467
Descrizione
Questo relè di sicurezza è progettato per il monitoraggio dell'arresto di emergenza, della protezione mobile e della barriera fotoelettrica di sicurezza. Il relè di sicurezza è alimentato a 24V AC/DC e dotato di morsettiera rimovibile a vite. Questo modulo di sicurezza universale integra funzioni di sicurezza predefinite o funzioni di sicurezza selezionabili tramite selettori rotativi. Questo relè di sicurezza integra 2 ingressi di sicurezza, 3 uscite di controllo, 2 uscite immediate NO, 3 uscite configurabili NA e 1 uscita di sicurezza configurabile NC, 1 uscita di diagnostica. Il livello di sicurezza massimo raggiunto da questo relè di sicurezza è PLe/Categoria 4 conforme a ISO 13849-1, SILCL 3 conforme a IEC 62061, SIL 3 conforme a IEC 61508. Questo relè di sicurezza pesa 0.200 kg. Le sue dimensioni sono 22,5 mm (larghezza) x 120 mm (profondità) x 100 mm (altezza). Questo relè di sicurezza è adatto ad applicazioni come industria alimentare, sollevamento, movimentazione materiali, lavorazione materiali, confezionamento. Questo relè di sicurezza è conforme agli standard IEC 60947-5-1, IEC 61508-1, IEC 61508-2/-3, ISO 13849-1, IEC 62061 di sicurezza funzionale ed è certificato da cULus, TÜV. I relè di sicurezza Harmony sono compatibili con i controllori logici Modicon. Questo relè è montato su una guida DIN simmetrica da 35 mm. I relè di sicurezza Harmony XPS Basic e Universal sono la prima scelta per gestire facilmente singole funzioni di sicurezza, generalmente macchine di complessità da semplice a media. Harmony XPS Basic offre la soluzione più ottimizzata per applicazioni con moduli di sicurezza cablati.
Caratteristiche:
Seriale N.8B2234100467
Descrizione
Questo relè di sicurezza è progettato per il monitoraggio dell'arresto di emergenza, della protezione mobile e della barriera fotoelettrica di sicurezza. Il relè di sicurezza è alimentato a 24V AC/DC e dotato di morsettiera rimovibile a vite. Questo modulo di sicurezza universale integra funzioni di sicurezza predefinite o funzioni di sicurezza selezionabili tramite selettori rotativi. Questo relè di sicurezza integra 2 ingressi di sicurezza, 3 uscite di controllo, 2 uscite immediate NO, 3 uscite configurabili NA e 1 uscita di sicurezza configurabile NC, 1 uscita di diagnostica. Il livello di sicurezza massimo raggiunto da questo relè di sicurezza è PLe/Categoria 4 conforme a ISO 13849-1, SILCL 3 conforme a IEC 62061, SIL 3 conforme a IEC 61508. Questo relè di sicurezza pesa 0.200 kg. Le sue dimensioni sono 22,5 mm (larghezza) x 120 mm (profondità) x 100 mm (altezza). Questo relè di sicurezza è adatto ad applicazioni come industria alimentare, sollevamento, movimentazione materiali, lavorazione materiali, confezionamento. Questo relè di sicurezza è conforme agli standard IEC 60947-5-1, IEC 61508-1, IEC 61508-2/-3, ISO 13849-1, IEC 62061 di sicurezza funzionale ed è certificato da cULus, TÜV. I relè di sicurezza Harmony sono compatibili con i controllori logici Modicon. Questo relè è montato su una guida DIN simmetrica da 35 mm. I relè di sicurezza Harmony XPS Basic e Universal sono la prima scelta per gestire facilmente singole funzioni di sicurezza, generalmente macchine di complessità da semplice a media. Harmony XPS Basic offre la soluzione più ottimizzata per applicazioni con moduli di sicurezza cablati.
Caratteristiche:
| Gamma Prodotto | Harmony Safety Automation |
|---|---|
| Tipo Prodotto | Modulo di sicurezza |
| nome modulo sicurezza | XPSBAT |
| applicazione modulo sicurezza | Applicazioni per arresto emergenza e riparo mobile Per monitoraggio OSSD |
| Funzione del modulo | Pulsante arresto emergenza con 2 contatti NC Monitoraggio di sicurezza con 1 o 2 finecorsa Controllo barriera di sicurezza Controllo interruttore RFID di sicurezza Monitoraggio barriere di sicurezza (ESPE) |
| Livello di sicurezza | Puo' raggiungere PL e/categoria 4 per contatto relè NO conforme a ISO 13849-1 Puo' raggiungere SILCL 3 per contatto relè NO conforme a IEC 62061 Puo' raggiungere SIL 3 per contatto relè NO conforme a IEC 61508 Puo' raggiungere PL c/categoria 1 per contatto relè NC conforme a ISO 13849-1 Puo' raggiungere SILCL 1 per contatto relè NC conforme a IEC 62061 Puo' raggiungere SIL1 per contatto relè NC conforme a IEC 61508 |
| Dati di affidabilità sicurezza | MTTFd > 30 years conforme a ISO 13849-1 Dcavg >= 99 % conforme a ISO 13849-1 PFHd = 0.98E-09 conforme a ISO 13849-1 per SS0 PFHd = 0.96E-09 conforme a ISO 13849-1 per SS1 HFT = 1 conforme a IEC 62061 PFHd = 0.98E-09 conforme a IEC 62061 per SS0 PFHd = 0.96E-09 conforme a IEC 62061 per SS1 SFF > 99% conforme a IEC 62061 HFT = 1 conforme a IEC 61508-1 PFHd = 0.98E-09 conforme a IEC 61508-1 per SS0 PFHd = 0.96E-09 conforme a IEC 61508-1 per SS1 SFF > 99% conforme a IEC 61508-1 Tipo = B conforme a IEC 61508-1 |
| Topologia del circuito elettrico | NC doppio OSSD doppio |
| connessioni - morsetti | Morsetti a molla rimovibili, 0,2...2,5 mm² solido o flessibile Morsetti a molla rimovibili, 0,25...2,5 mm² Flessibile con ghiera conduttore singolo Morsetti a molla rimovibili, 0,2...1,5 mm² solido o flessibile conduttore doppio Morsetti a molla rimovibili, 2 x 0.25...1 mm² Flessibile con ghiera senza estremità del cavo, con mascherina Morsetti a molla rimovibili, 2 x 0.5...1.5 mm² Flessibile con ghiera con estremità cavo, con mascherina |
| Tensione nominale di alimentazione [Us] | 24 V CA - 15...10 % 24 V CC - 20...20 % |
| tempo sincronizz tra ingressi | 0,5 s 2 s |
|---|---|
| tipo di avviamento | Automatico/manuale/monitorato |
| potenza assorbita in W | 2 W 24 V DC |
| potenza assorbita in VA | 5 VA 24 V CA 50/60 Hz |
| Tipo di protezione ingresso | Interno, elettronico |
| safety outputs | 2 NO immediato 1 NO configurabile |
| safety inputs | 2 ingresso di sicurezza positivo 24 V CC 5 mA |
| maximum wire resistance | 500 Ohm |
| Gamma di temporizzazione | 0...900 s spento ritardo |
| compatibilità ingresso | Circuito normalmente chiuso conforme a ISO 14119 Contatto meccanico conforme a ISO 14119 OSSD doppio conforme a IEC 61496-1-2 Circuito normalmente chiuso conforme a ISO 13850 Sensori di prossimità PNP a 3 fili |
| Corrente nominale di impiego [Ie] | 5 A AC-1 per contatto relè NO 3 A AC-15 per contatto relè NO 5 A DC-1 per contatto relè NO 3 A DC-13 per contatto relè NO |
| control outputs | 3 acceso/spento configurabile uscita pulsata |
| tipo ingresso/uscita | Uscita a semiconduttore 24 V CC, 20 mA Z1, non legato alla sicurezza |
| Corrente termica convenzionale in aria [Ith] | 12 A |
| calibro del fusibile associato | 6 A gG per circuito uscita relè NO conforme a IEC 60947-1 |
| corrente di uscita minima | 20 mA per uscita relè |
| tensione di uscita minima | 24 V per uscita relè |
| tempo massimo di risposta degli ingressi | 20 ms |
| Tensione nominale di isolamento [Ui] | 250 V (grado di inquinamento 2) conforme a IEC 60947-1 |
| Tensione nominale di tenuta ad impulso [Uimp] | 4 kV categoria sovratensione II conforme a IEC 60947-1 |
| segnalazione locale | LED verde con potenza contrassegni per Alimentazione ON LED rosso con errore contrassegni per errore LED giallo con stato 1 contrassegni per uscita istantanea di sicurezza LED giallo con stato 2 contrassegni per uscita di sicurezza temporizzata LED giallo con avvio 1 contrassegni per avvio LED giallo con avvio 2 contrassegni per avvio LED giallo con S12 contrassegni per ingresso di sicurezza S12 LED giallo con S22 contrassegni per ingresso di sicurezza S22 |
| Supporto Di Montaggio | Guida DIN simmetrica 35 mm |
| profondità | 120 mm |
| altezza | 100 mm |
| Larghezza | 22,5 mm |
| Peso Netto | 0,350 kg |
| Norme | IEC 60947-5-1 IEC 61508-1 funzione di sicurezza standard IEC 61508-2 funzione di sicurezza standard IEC 61508-3 funzione di sicurezza standard IEC 61508-4 funzione di sicurezza standard IEC 61508-5 funzione di sicurezza standard IEC 61508-6 funzione di sicurezza standard IEC 61508-7 funzione di sicurezza standard ISO 13849-1 funzione di sicurezza standard IEC 62061 funzione di sicurezza standard |
|---|---|
| Certificazioni Prodotto | TÜV cULus |
| Grado Di Protezione IP | IP20 conforme a CEI 60529 (terminali) IP40 conforme a CEI 60529 (alloggiamento) IP54 conforme a CEI 60529 (area di montaggio) |
| Temperatura Ambiente | -25…55 °C |
| Temperatura Di Stoccaggio | -25…85 °C |
| umidità relativa | 5…95 % senza condensa |

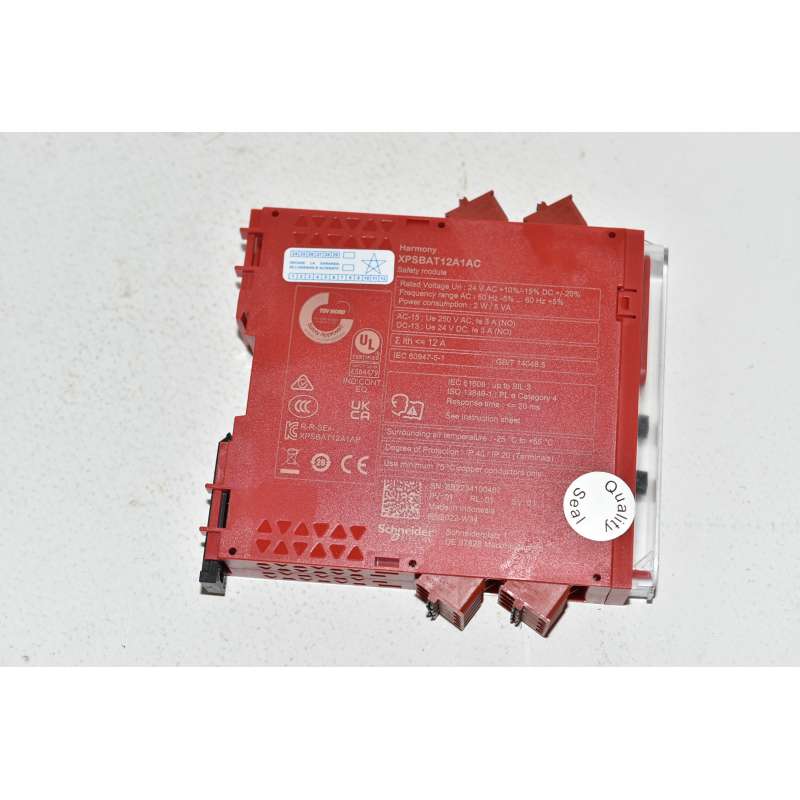

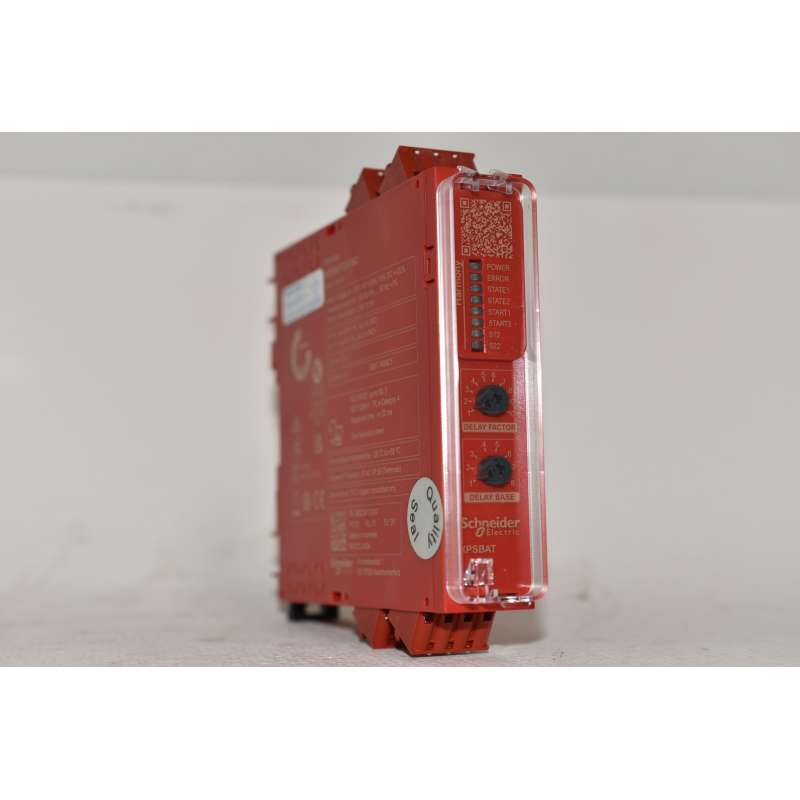

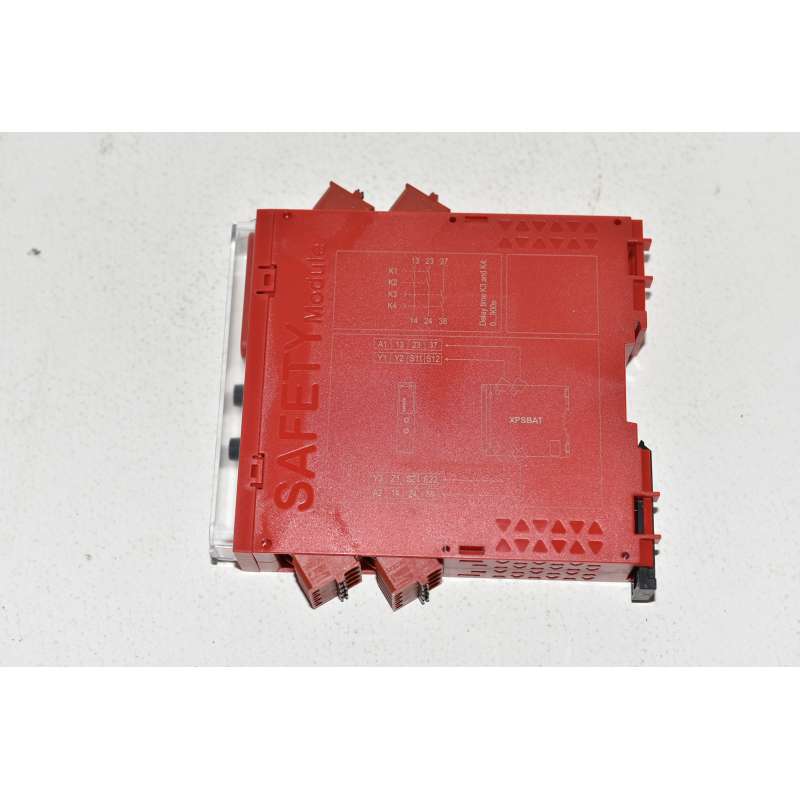

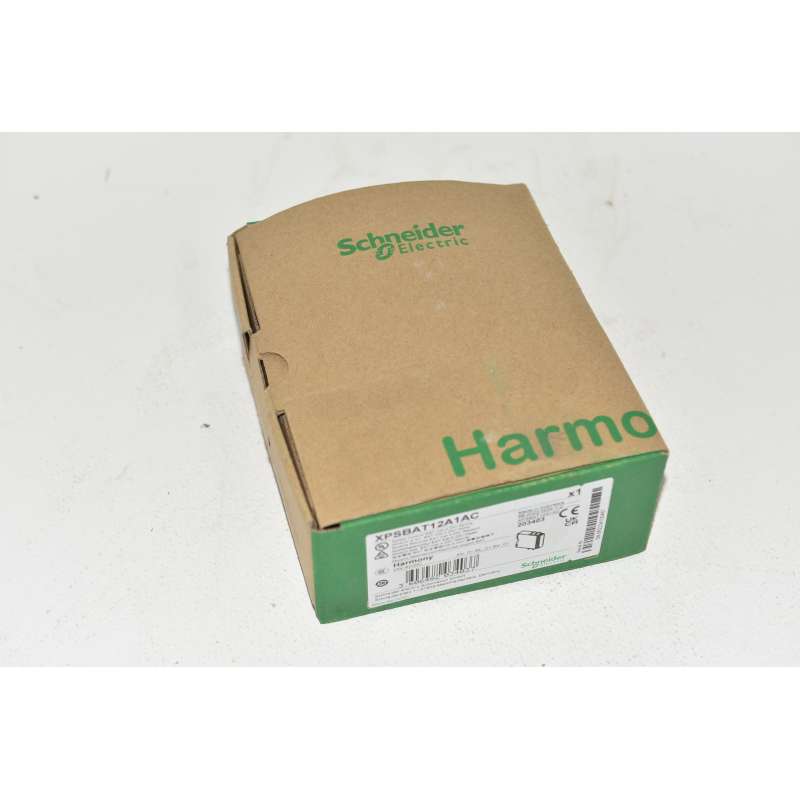

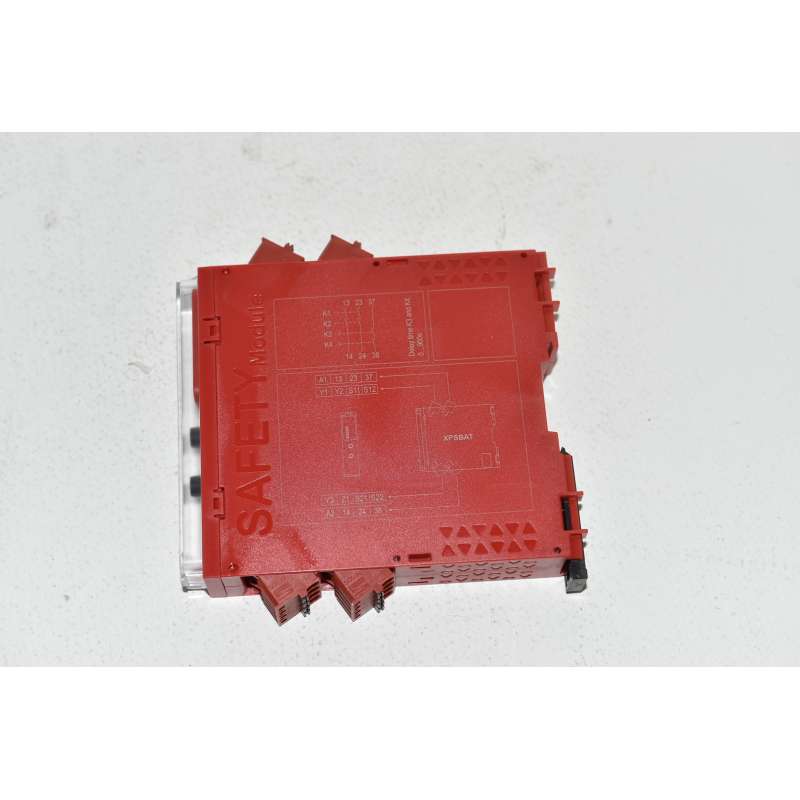

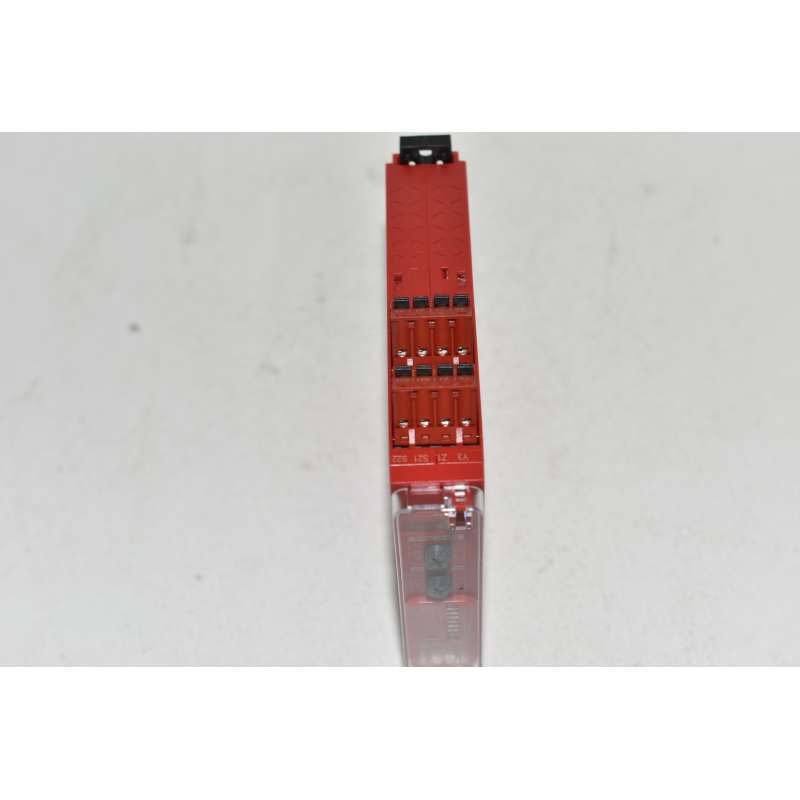

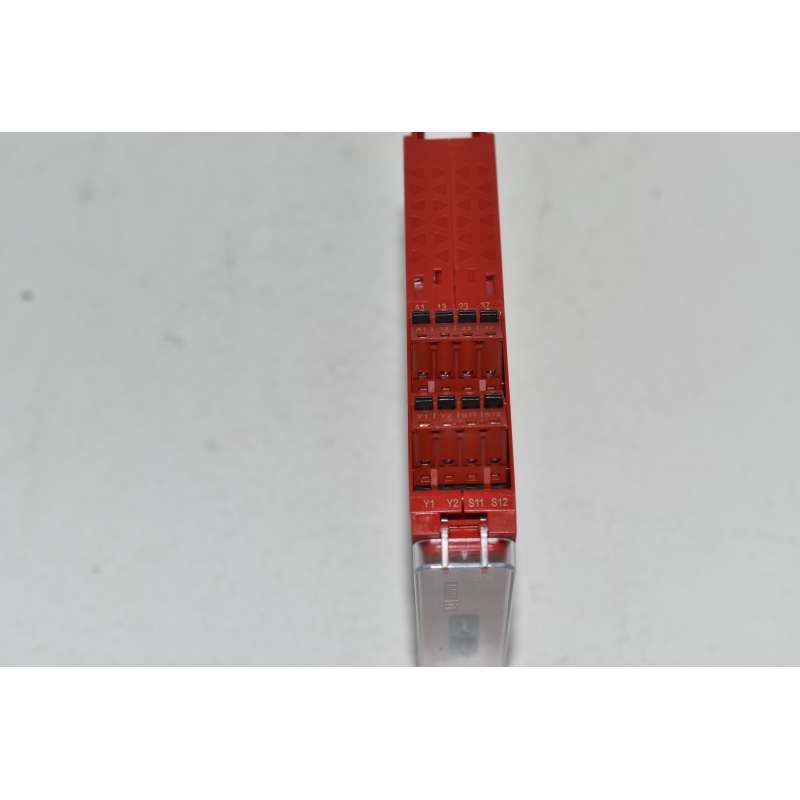

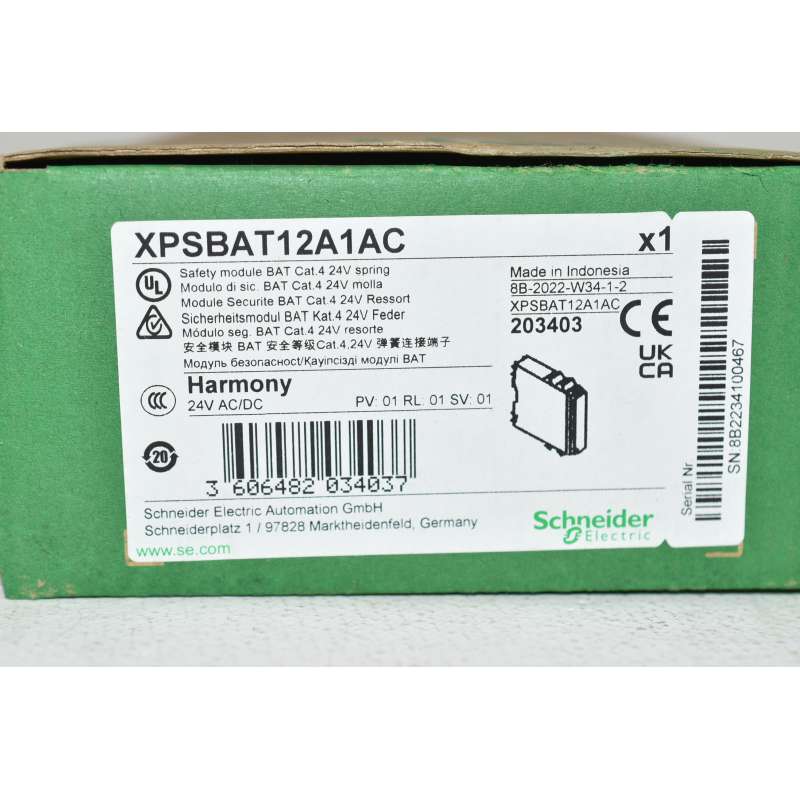

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
