XPSVNE1142P Schneider Modulo XPS-VN Ril.vel. zero 24 V CC per alimentazione motore 60 Hz

Riferimento: 6472/DG4/SX/Q0

Condizione: Nuovo (Altro)

400,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

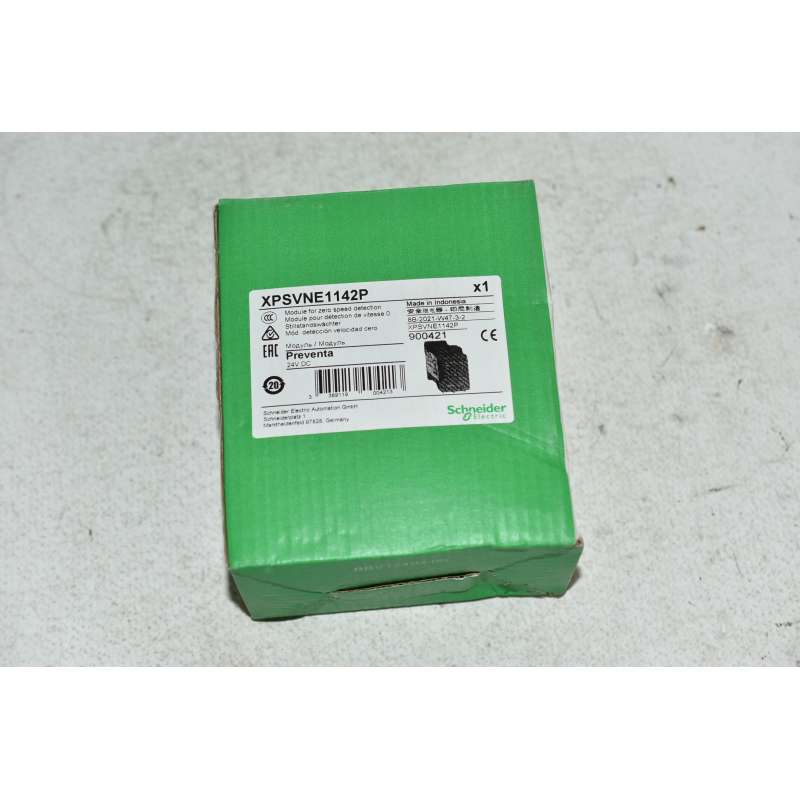

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto

XPSVNE1142P Schneider Modulo XPS-VN Ril.vel. zero 24 V CC per alimentazione motore 60 Hz.Il modulo di sicurezza XPSVNE Schneider Electric è per il rilevamento a velocità zero. Alimentazione 24 Vcc, dispone di 2 circuiti di sicurezza, 2 uscite a stato solido e morsettiere a vite rimovibili. Questo modulo di sicurezza soddisfa i requisiti di PL d/Categoria 3 conformi a EN/ISO 13849-1 e SILCL 2 conformi a EN/IEC 62061. è specificamente progettato per rilevare le condizioni di arresto dei motori elettrici. Forniscono il segnale di autorizzazione per dispositivi di interblocco e blocco della protezione mobile della macchina, controllando la rotazione del motore.
Caratteristiche:

Gamma Prodotto	Preventa Automazione di sicurezza
Tipo Prodotto	Modulo di sicurezza Preventa
nome modulo sicurezza	XPSVNE
applicazione modulo sicurezza	Per rilevamento velocità zero
Funzione del modulo	Monitoraggio motore trifase con avviamento a stella triangolo Monitoraggio motore trifase con nr variabile di poli e avviam a stella triangolo Monitoraggio motore trifase + variatore di velocità Monitoraggio motore trifase Monitoraggio XPS AK Monitoraggio avviatore a stella triangolo e interruttore di sicurezza XCS E Monitoraggio motore cc
Livello di sicurezza	Puo' raggiungere PL d/categoria 3 conforme a EN/ISO 13849-1 Puo' raggiungere SILCL 2 conforme a EN/IEC 62061
Dati di affidabilità sicurezza	MTTFd = 124.1 anni conforme a EN/ISO 13849-1 DC > 99 conforme a EN/ISO 13849-1 PFHd = 9.26E-9 1/h conforme a EN/IEC 62061
Certificazioni Prodotto	CSA UL TÜV
Tensione nominale di alimentazione [Us]	24 V CC - 15...10 %
tipo uscita	Relè, 1 NO + 1 NC circuiti, libero da potenziale
numero di circuiti aggiuntivi	2 uscite statiche

Caratteristiche tecniche
Applicazione Prodotto	Per alimentazione motore <= 60 Hz
consumo massimo in W	3,5 W
Tensione Di Ingresso	500 Vrms
soglia rilevamento ingresso	0,01...0,1 V
potere di interruzione	180 VA tenuta AC-15 C300 uscita relè 1800 VA spunto AC-15 C300 uscita relè
potere di interruzione	1,2 A a 24 V costante del tempo: 50 ms (DC-13) per circuito uscita relè NC 1,5 A a 24 V costante del tempo: 50 ms (DC-13) per circuito uscita relè NO 10 mA a 48 V per circuito uscita statica 20 mA a 24 V per circuito uscita statica
Corrente termica convenzionale in aria [Ith]	2,5 A per uscita relè
calibro del fusibile associato	4 A gG per uscita relè conforme a EN/IEC 60947-5-1, DIN VDE 0660 parte 200
Norme	EN/IEC 60947-5-1 EN/IEC 60204-1
corrente di uscita minima	10 mA per uscita relè
tensione di uscita minima	17 V per uscita relè
Tensione nominale di isolamento [Ui]	300 V (grado di inquinamento 2) conforme a IEC 60947-5-1 300 V (grado di inquinamento 2) conforme a DIN VDE 0110 parti 1 e 2
Tensione nominale di tenuta ad impulso [Uimp]	4 kV categoria sovratensione III conforme a IEC 60947-5-1 4 kV categoria sovratensione III conforme a DIN VDE 0110 parti 1 e 2
segnalazione locale	4 LED
connessioni - morsetti	Morsetti a vite imperdibili, morsettiera rimovibile flessibile cavo: 0,2...1,5 mm² senza estremità del cavo, 2 fili Morsetti a vite imperdibili, morsettiera rimovibile flessibile cavo: 0,2...2,5 mm² senza estremità del cavo, 1 filo Morsetti a vite imperdibili, morsettiera rimovibile flessibile cavo: 0,25...1 mm² con estremità del cavo, senza cornice, 2 fili Morsetti a vite imperdibili, morsettiera rimovibile flessibile cavo: 0,25...2,5 mm² con estremità cavo, con mascherina, 1 filo Morsetti a vite imperdibili, morsettiera rimovibile flessibile cavo: 0,25...2,5 mm² con estremità del cavo, senza cornice, 1 filo Morsetti a vite imperdibili, morsettiera rimovibile flessibile cavo: 0,5...1,5 mm² con estremità del cavo, con doppia cornice, 2 fili Morsetti a vite imperdibili, morsettiera rimovibile solido cavo: 0,2...1 mm² senza estremità del cavo, 2 fili Morsetti a vite imperdibili, morsettiera rimovibile solido cavo: 0,2...2,5 mm² senza estremità del cavo, 1 filo
Supporto Di Montaggio	Guida DIN simmetrica 35 mm
Profondità	114 mm
Altezza	99 mm
larghezza	45 mm
peso prodotto	0,5 kg

Ambiente
Grado Di Protezione IP	IP20 conforme a CEI EN 60529 (terminali) IP40 conforme a CEI EN 60529 (involucro)
Temperatura Ambiente Operativa	-10…55 °C
Temperatura Di Stoccaggio	-25…85 °C

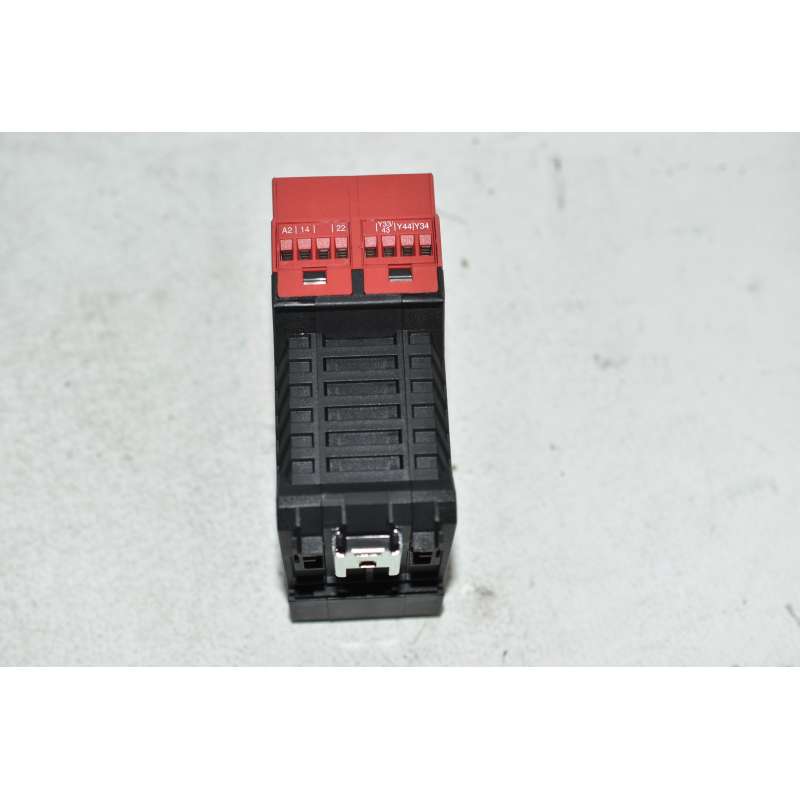

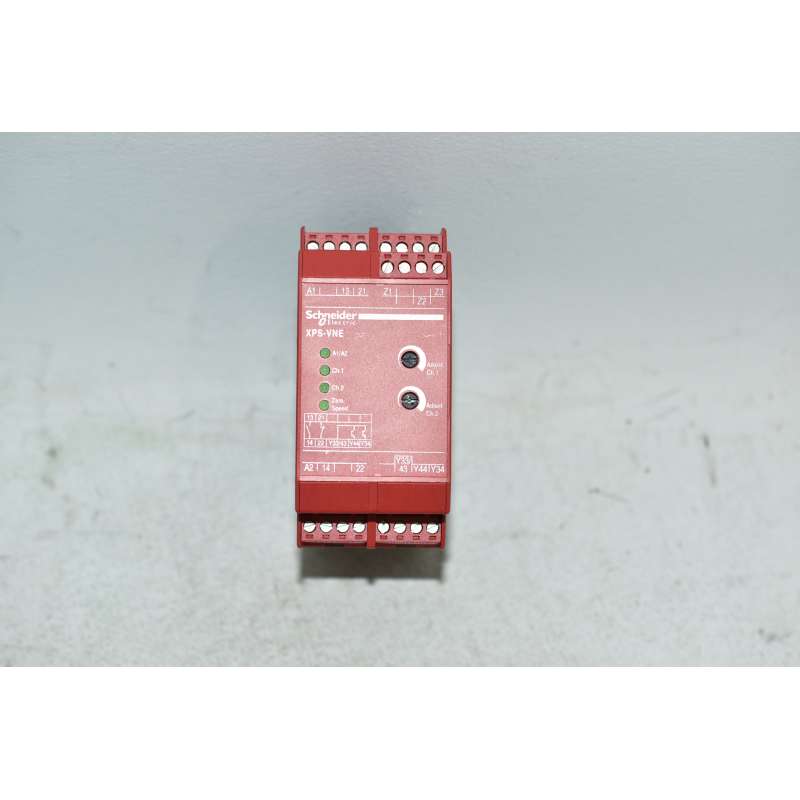

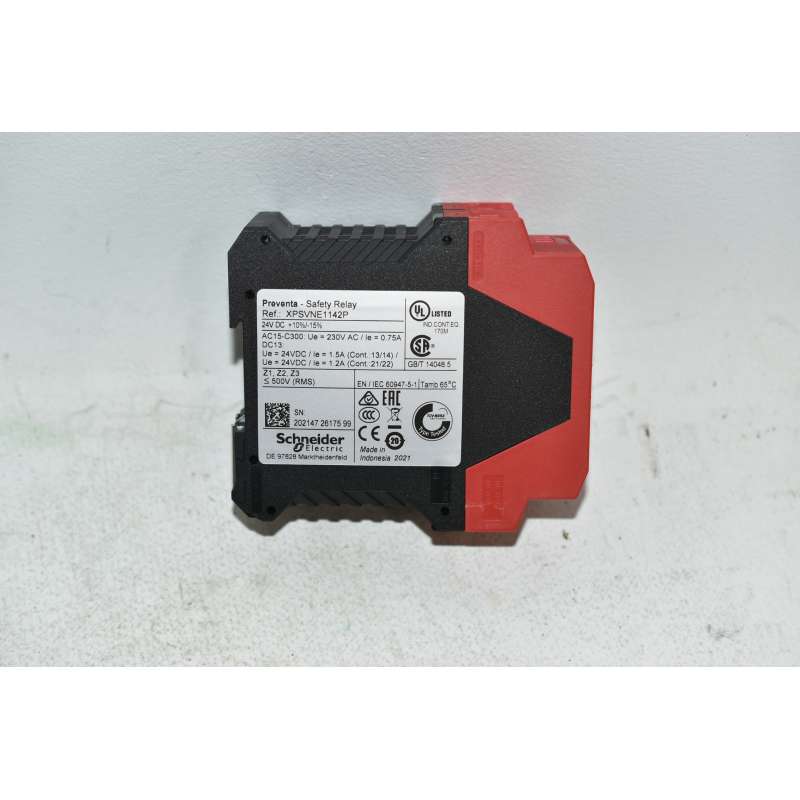

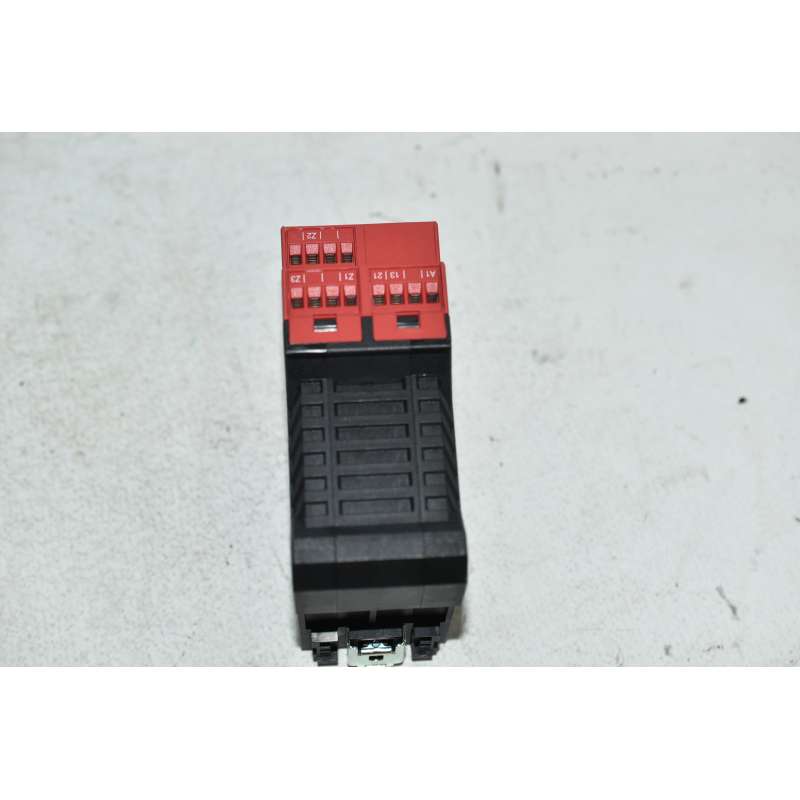

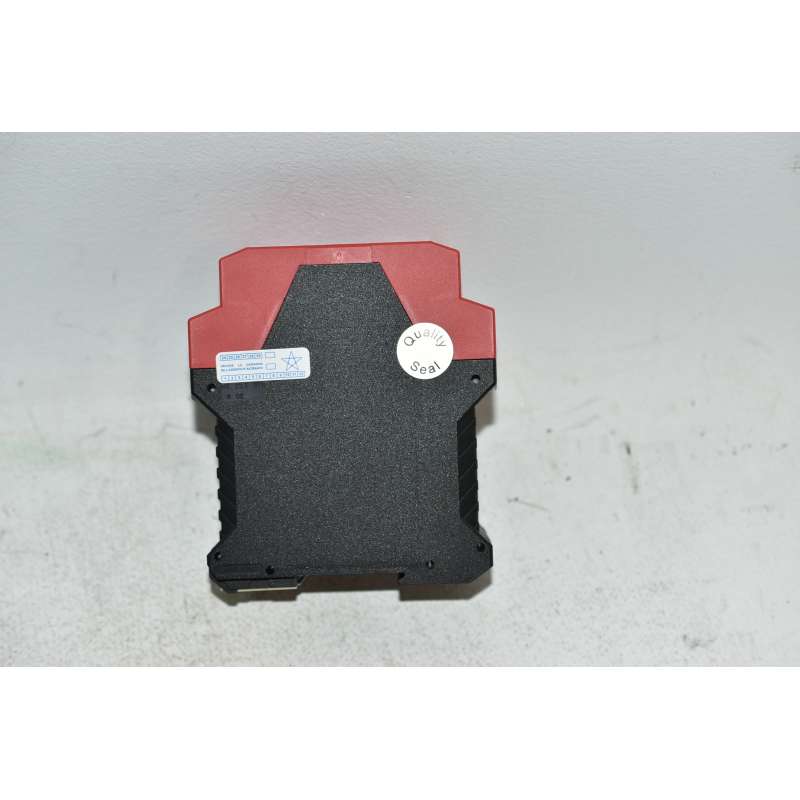

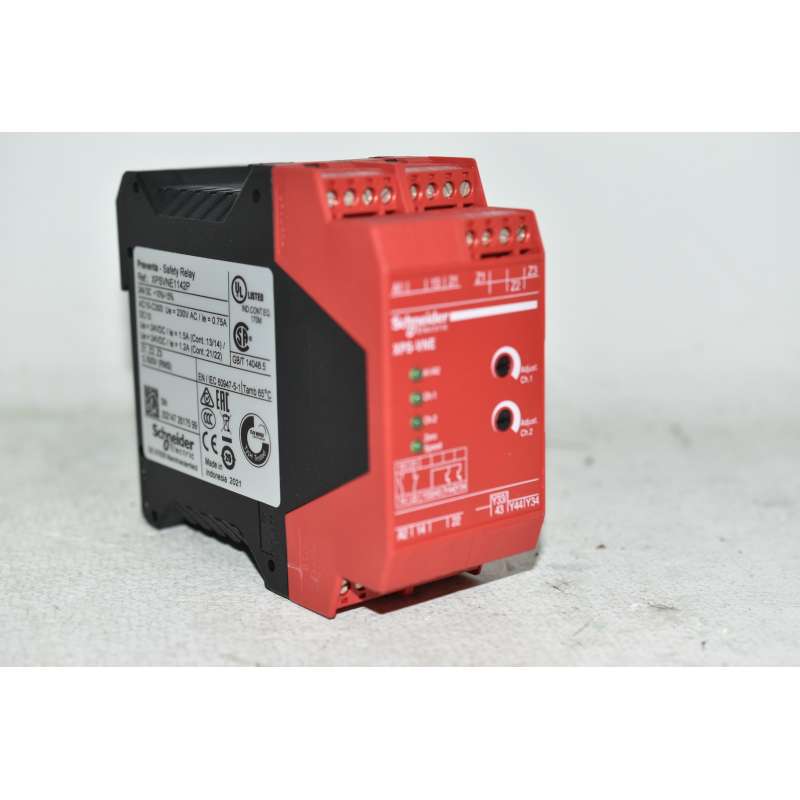

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
