XPSUAB11CC Schneider Modulo di sicurezza Cat.1 NC/NC,NO/NC libero da potenz. e PNP/PNP

Riferimento: 6466/DG4/SX/Q6

Condizione: Nuovo (Altro)

90,00 € tasse incl.

4 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto

XPSUAB11CC Schneider Modulo di sicurezza Cat.1 NC/NC,NO/NC libero da potenz. e PNP/PNP
Seriale:8B2249101883
Il prodotto fa parte della gamma di moduli di sicurezza XPS Universal. Il relè di sicurezza è progettato per il monitoraggio di arresti di emergenza, contatti antivalenti, interruttori di sicurezza, magnetici o di prossimità, sensori PNP, interruttori di sicurezza RFID, barriere di sicurezza o comandi a due mani. Il relè di sicurezza è alimentato a24V AC/DC e dotato di un morsetto estraibile a molla. Può trasmettere più di 40 messaggi diversi di stato dall'uscita del modulo ad un ingresso digitale standard di un PLC, riducendo il tempo di fermo macchina e indicando la causa che ha provocato l'arresto della produzione. Il modulo di sicurezza include 1 ingressi di sicurezza, 2 uscite a in scambio ON/OFF, 1 uscita di sicurezza e 1 uscita di diagnostica smart per il plc. Il livello di sicurezza massimo raggiunto da questo modulo è PLc/Categoria 1 conforme a ISO 13849-1, SILCL 1 conforme a IEC 62061 e SIL 1 conforme a IEC 61508. Il modulo di sicurezza ha un peso di 0,200 kg. Dimensioni: 22,5 mm (larghezza) x 120 mm (profondità) x 100 mm (altezza). Questi moduli di sicurezza sono adatti per applicazioni nell'alimentare, sollevamento, movimentazione dei materiali, lavorazione dei materiali, imballaggio e sono progettati per una vasta gamma di macchine industriali. Il modulo di sicurezza è conforme alle norme IEC 60947-5-1, IEC 61508-1, IEC 61508-2, IEC 61508-3, ISO 13849-1, IEC 62061, IEC 60947-5-1, IEC 61508-1, IEC 61508-2, IEC 61508-3, ISO 13849-1, IEC 62061 ed è certificato cULus e TUV. Il modulo è montato su una guida DIN simmetrica da 35 mm. I moduli di sicurezza Preventa XPS Universal sono la prima scelta per gestire con facilità le funzioni di sicurezza, generalmente per macchine di complessità semplice e media.
Caratteristiche:

Gamma Prodotto	Harmony Safety Automation
Tipo Prodotto	Modulo di sicurezza
nome modulo sicurezza	XPSUAB
applicazione modulo sicurezza	Per il monitoraggio del comando a 2 mani Per applicazione con contatti in commutazione Per monitoraggio emergenza, protezione e barriere Contatti antivalenti monitorati
Funzione del modulo	Monitoraggio arresto di emergenza 1 canale Monitoraggio protezione mobile 1 canale Monitoraggio 1 sensore PNP Controllo comando a due mani tipo IIIA Monitoraggio interruttore magnetico Controllo barriera di sicurezza Controllo interruttore RFID di sicurezza Monitoraggio barriere di sicurezza (ESPE) Monitoraggio sensore prossimità
Livello di sicurezza	Puo' raggiungere PL= c conforme a ISO 13849-1 Puo' raggiungere SILCL 1 conforme a IEC 62061 Puo' raggiungere SIL1 conforme a IEC 61508
Dati di affidabilità sicurezza	MTTFd >= 30 years conforme a ISO 13849-1 Dcavg < 60 % conforme a ISO 13849-1 PFHd = 1177E-09 1/h conforme a ISO 13849-1 HFT = 0 conforme a IEC 62061 PFHd = 1177E-09 1/h conforme a IEC 62061 SFF > 60% conforme a IEC 62061 HFT=0 conforme a IEC 61508-1 PFHd = 1177E-09 1/h conforme a IEC 61508-1 SFF > 60% conforme a IEC 61508-1 Tipo = B conforme a IEC 61508-1
Topologia del circuito elettrico	NC doppio PNP doppio Antivalente doppio OSSD doppio
connessioni - morsetti	Morsetti a molla rimovibili, 0,2...2,5 mm² solido o flessibile Morsetti a molla rimovibili, 0,25...2,5 mm² Flessibile con ghiera conduttore singolo Morsetti a molla rimovibili, 0,2...1,5 mm² solido o flessibile conduttore doppio Morsetti a molla rimovibili, 2 x 0.25...1 mm² Flessibile con ghiera senza estremità del cavo, con mascherina Morsetti a molla rimovibili, 2 x 0.5...1.5 mm² Flessibile con ghiera con estremità cavo, con mascherina
Tensione nominale di alimentazione [Us]	24 V CA - 15...10 % 24 V CC - 20...20 %

Caratteristiche tecniche
tempo sincronizz tra ingressi	0,5 s 2.2 s
tipo di avviamento	Automatico/manuale/monitorato
potenza assorbita in W	1,5 W 24 V DC
potenza assorbita in VA	3,5 VA 24 V CA 50/60 Hz
Tipo di protezione ingresso	Interno, elettronico
safety outputs	1 C/O
safety inputs	1 ingresso di sicurezza 24 V CC 5 mA
maximum wire resistance	500 Ohm
compatibilità ingresso	Circuito normalmente chiuso conforme a ISO 14119 Finecorsa XC conforme a ISO 14119 Contatto meccanico conforme a ISO 14119 Circuito normalmente chiuso conforme a ISO 13850 Antivalente doppio conforme a ISO 14119 OSSD doppio conforme a IEC 61496-1-2 Controllo a due mani conforme a EN 574/ISO 13851-III A Sensori di prossimità PNP a 3 fili
Corrente nominale di impiego [Ie]	5 A AC-1 per contatto relè NO 3 A AC-15 per contatto relè NO 5 A DC-1 per contatto relè NO 3 A DC-13 per contatto relè NO 3 A AC-1 per contatto relè NC 1 A AC-15 per contatto relè NC 2 A DC-1 per contatto relè NC 1 A DC-13 per contatto relè NC
Control Outputs	2 acceso/spento configurabile uscita pulsata
tipo ingresso/uscita	Uscita di segnalazione a semiconduttore puls. 24 V CC, 20 mA Z1, non legato alla sicurezza
Corrente termica convenzionale in aria [Ith]	3 A
calibro del fusibile associato	6 A gG per uscita relè conforme a IEC 60947-1
corrente di uscita minima	10 mA per uscita relè
tensione di uscita minima	15 V per uscita relè
tempo massimo di risposta degli ingressi	20 ms
Tensione nominale di isolamento [Ui]	250 V (grado di inquinamento 2) conforme a IEC 60947-1
Tensione nominale di tenuta ad impulso [Uimp]	4 kV categoria sovratensione II conforme a IEC 60947-1
segnalazione locale	LED (verde) for Alimentazione ON LED (rosso) for errore LED (giallo) for avvio LED (giallo) for stato della scurezza LED (giallo) for ingresso di sicurezza S12 LED (giallo) for ingresso di sicurezza S13
Supporto Di Montaggio	Guida DIN simmetrica 35 mm
Profondità	120 mm
Temperatura Ambiente Operativa	-25…55 °C
Altezza	100 mm
larghezza	22,5 mm
peso prodotto	0,200 kg

Ambiente
Norme	IEC 60947-5-1 IEC 61508-1 funzione di sicurezza standard IEC 61508-2 funzione di sicurezza standard IEC 61508-3 funzione di sicurezza standard IEC 61508-4 funzione di sicurezza standard IEC 61508-5 funzione di sicurezza standard IEC 61508-6 funzione di sicurezza standard IEC 61508-7 funzione di sicurezza standard ISO 13849-1 funzione di sicurezza standard IEC 62061 funzione di sicurezza standard
Certificazioni Prodotto	TÜV cULus
Grado Di Protezione IP	IP20 conforme a CEI 60529 (terminali) IP40 conforme a CEI 60529 (alloggiamento) IP54 conforme a CEI 60529 (area di montaggio)
umidità relativa	5…95 % senza condensa

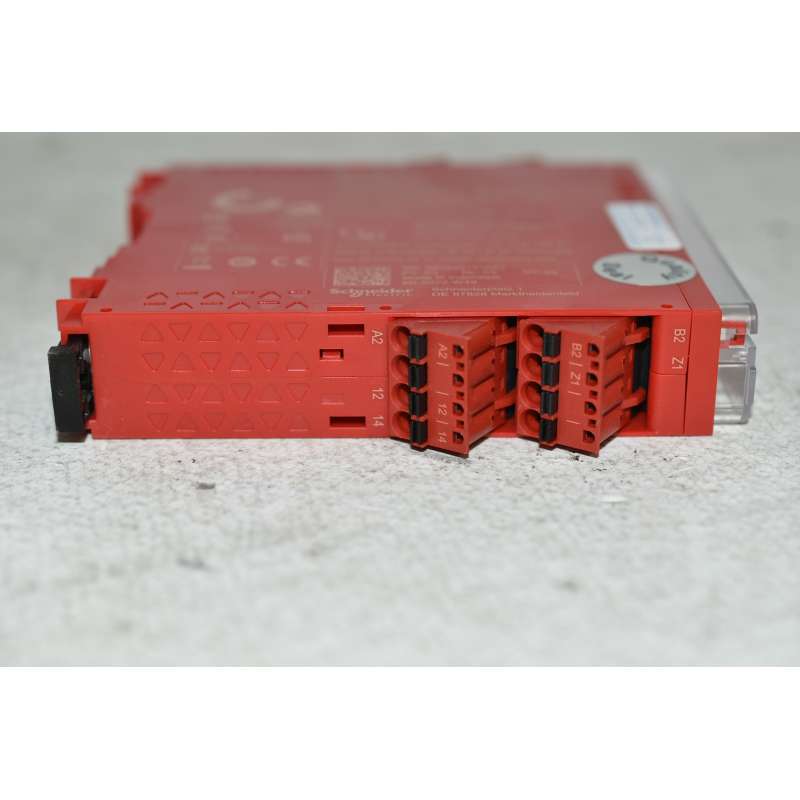

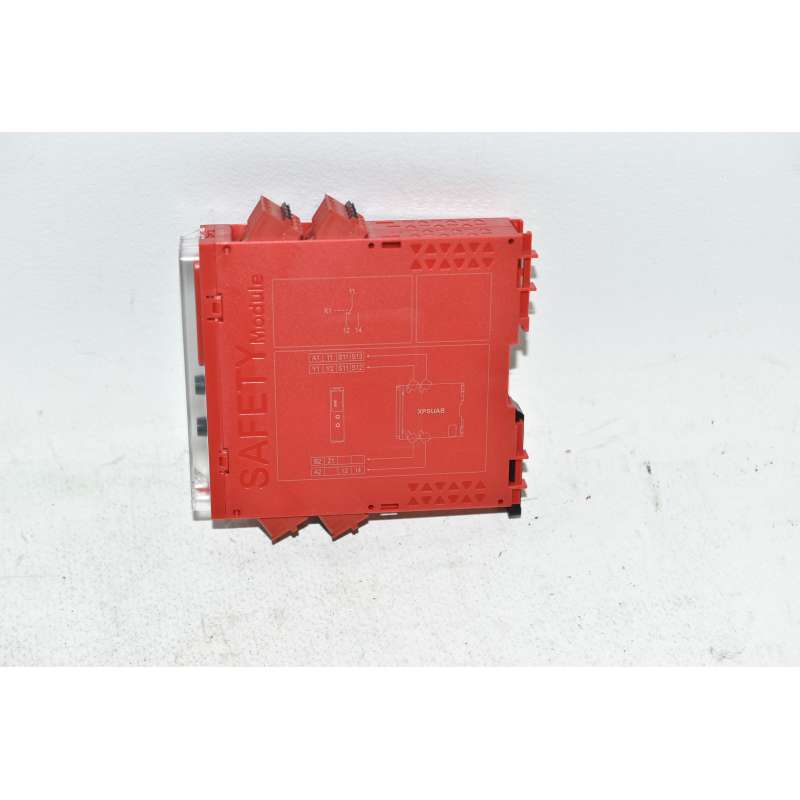

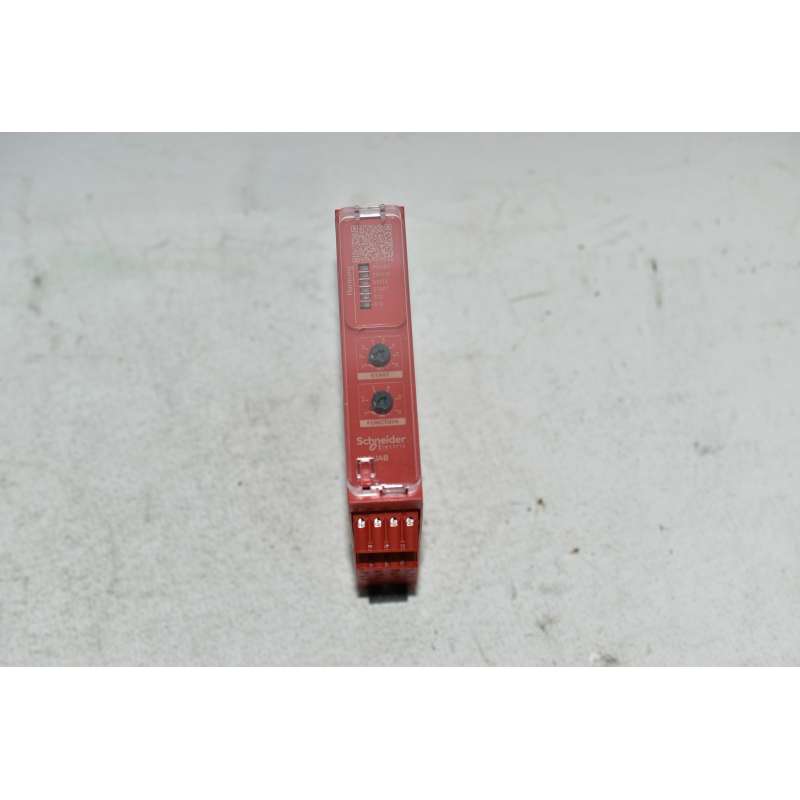

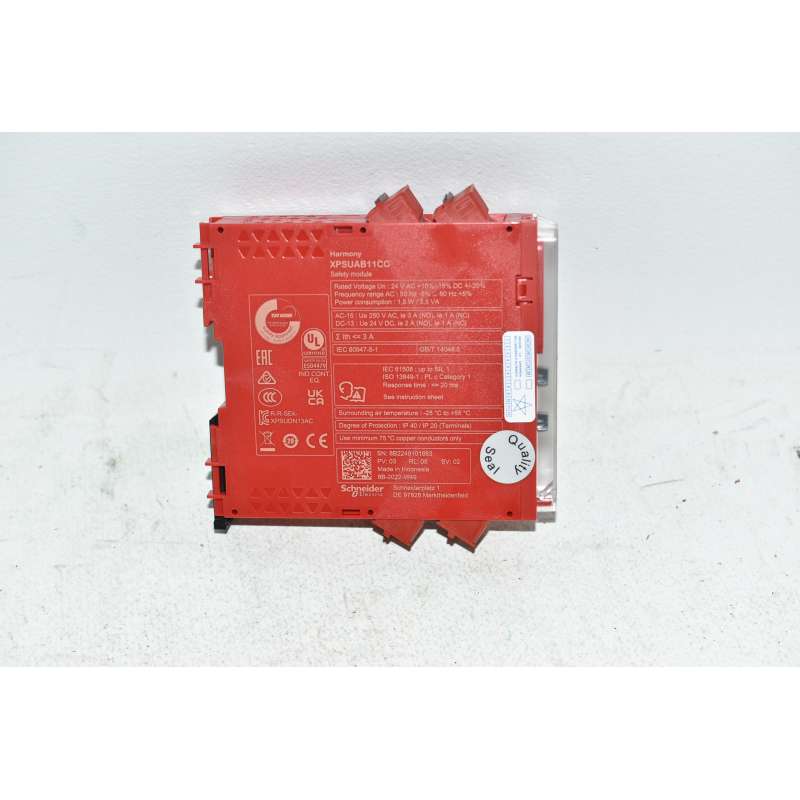

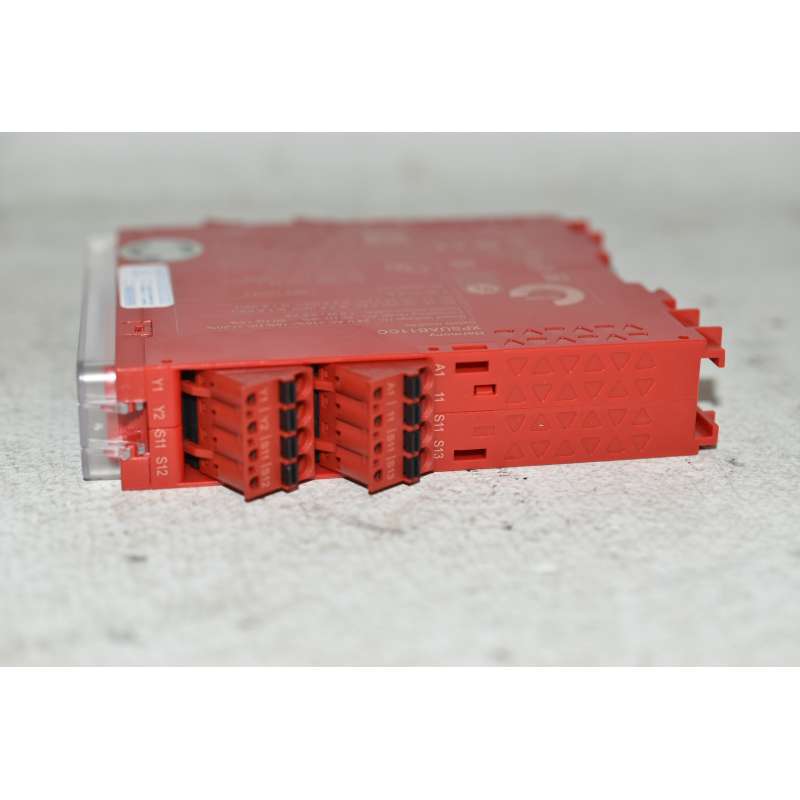

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
