XPSMCMEN0200SC Schneider Preventa Modulo Espansione Controllo Velocità 2 Input Sin/Cos

Riferimento: 2648arm6/3)

Condizione: Nuovo (Altro)

250,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

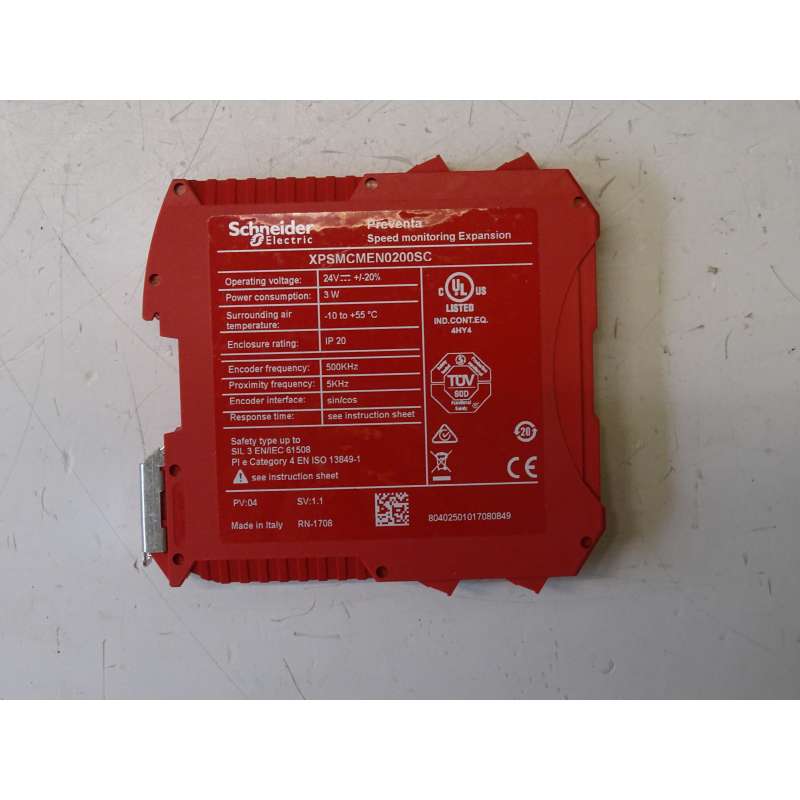

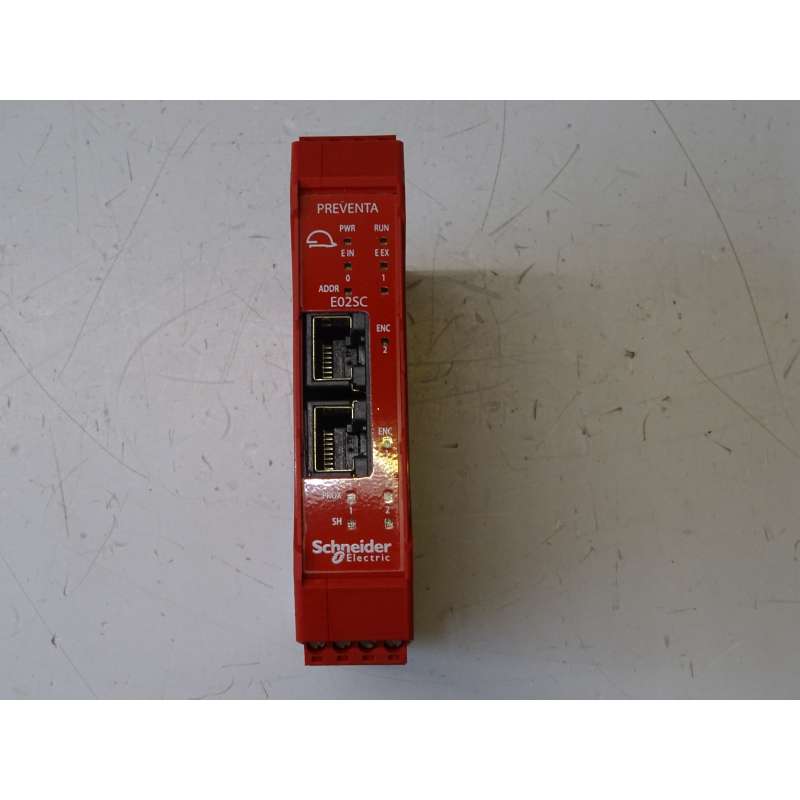

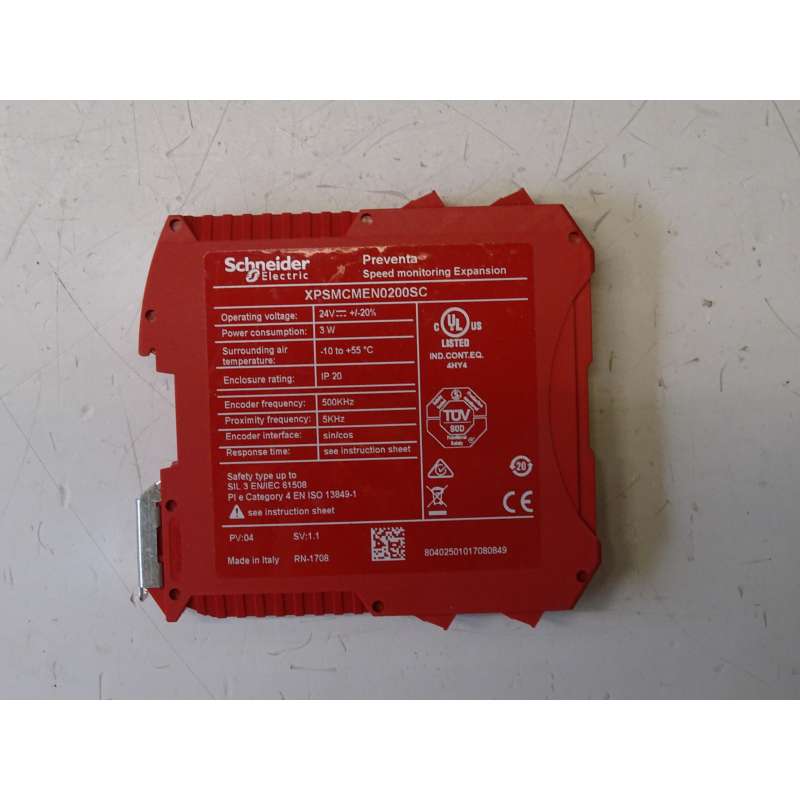

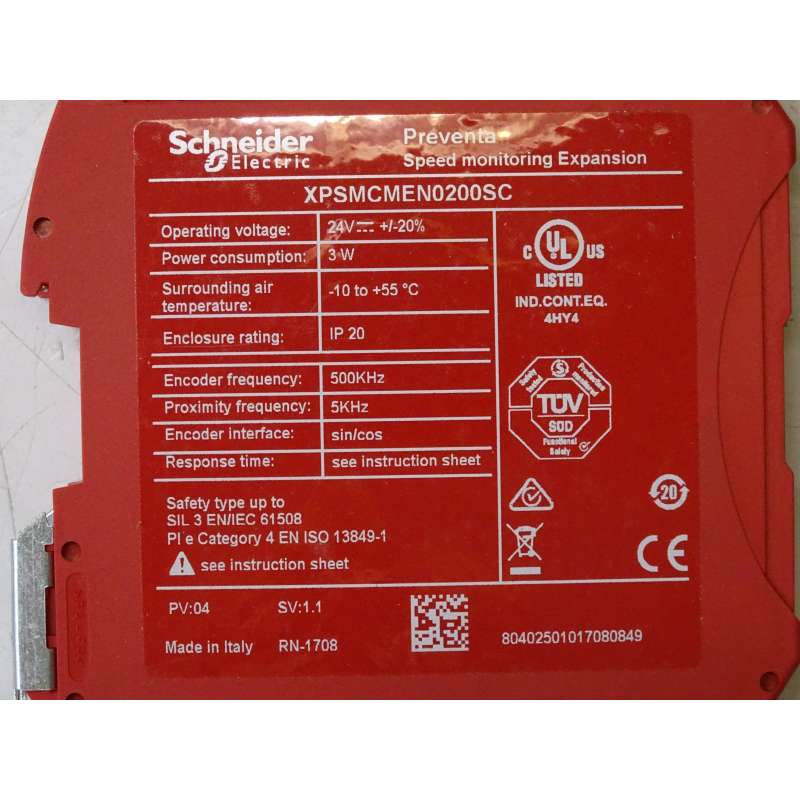

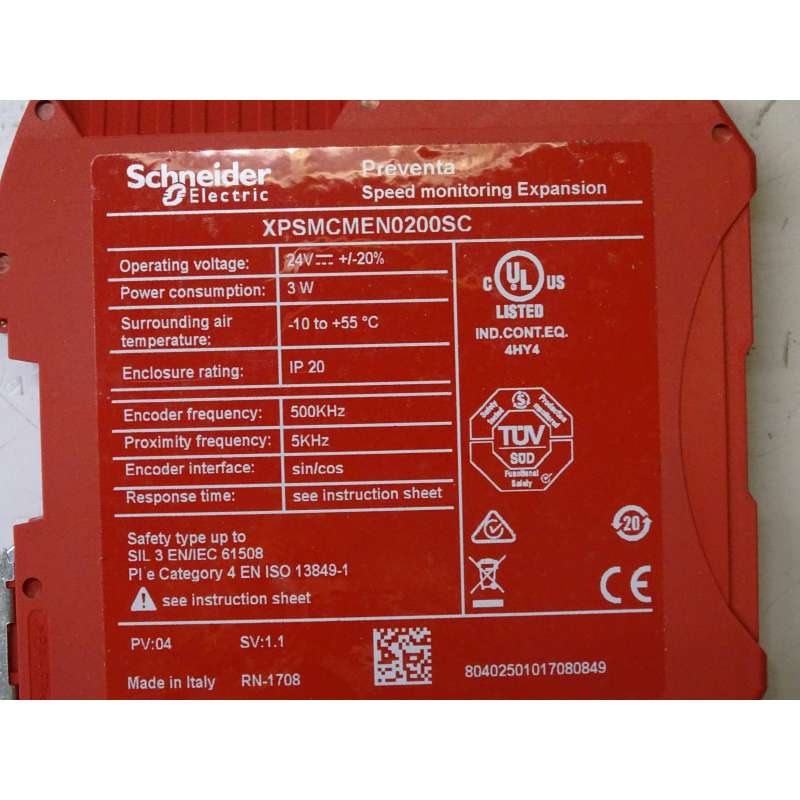

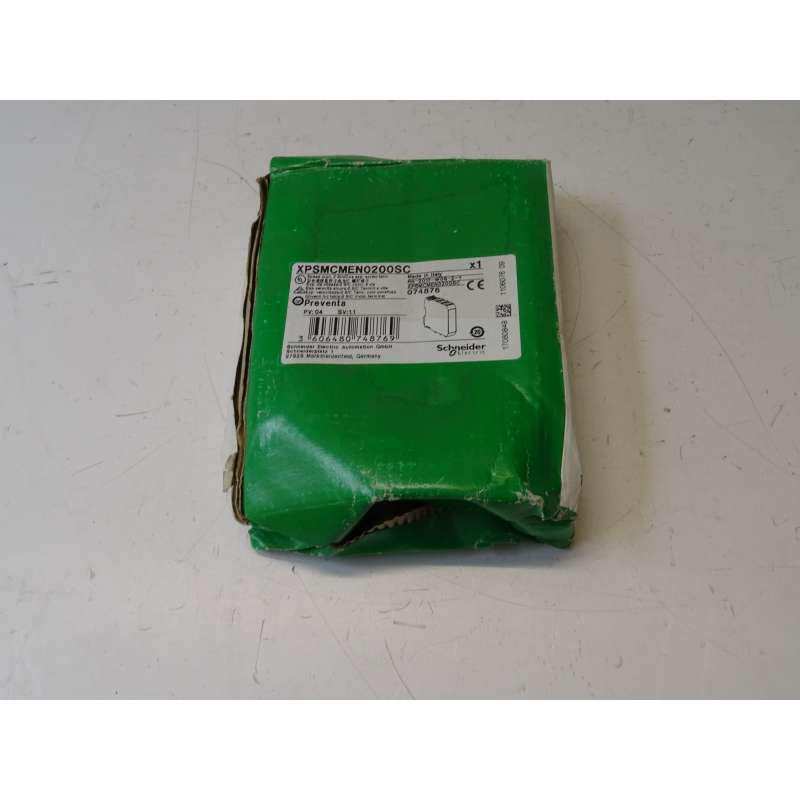

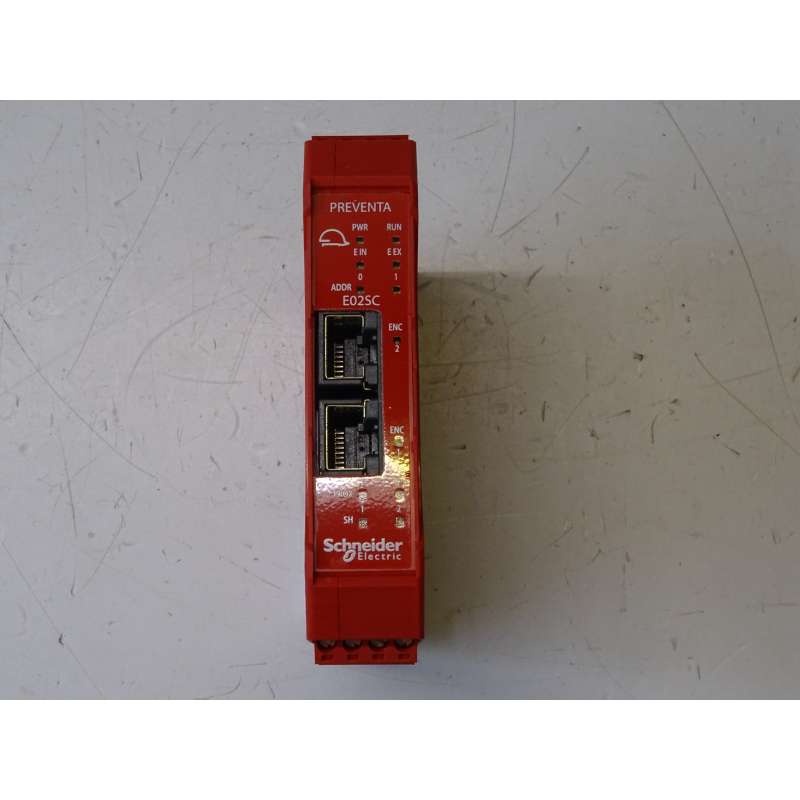

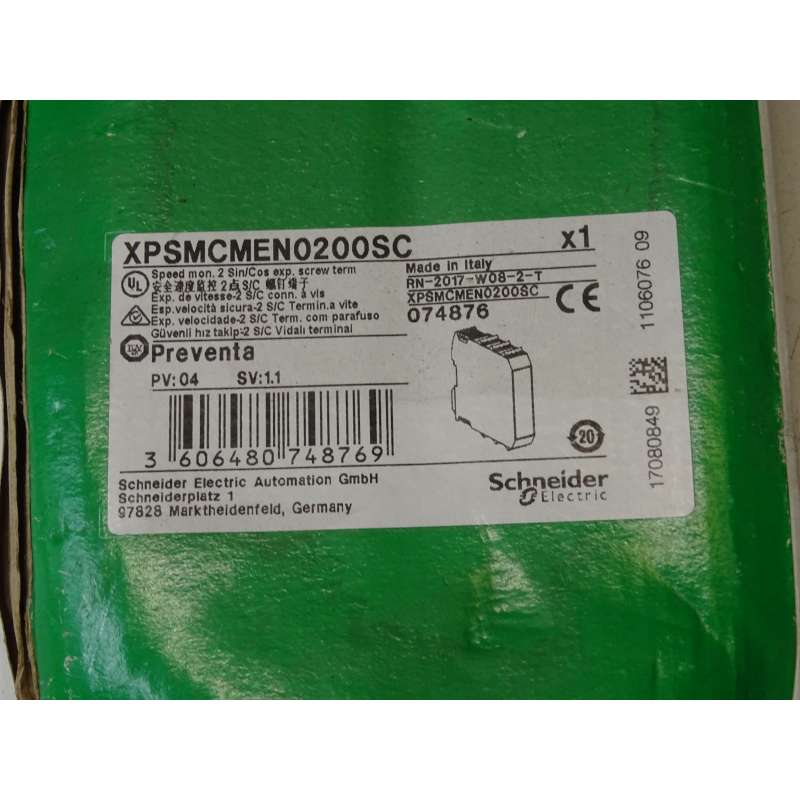

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Codice Schneider	XPSMCMEN0200SC

SCHNEIDER Preventa XPSMCMEN0200SC Modulo Espansione Controllo Velocità 2 Input Sin/Cos
Il modulo di monitoraggio della velocità di sicurezza XPSMCM di Schneider Electric è dotato di 2 ingressi encoder Sin/Cos (con connettori RJ45), 2 ingressi sensore di prossimità (collegamento tramite terminale) e di morsetti a vite prigioniera. Questo modulo di monitoraggio della velocità di sicurezza soddisfa i requisiti di PL e/Categoria 4 secondo EN/ISO 13849-1 e SILCL3 in conformità con EN/IEC 62061. È progettato per monitorare il controllo della velocità nulla, la velocità max (velocità limitata), un range di velocità e la direzione. Offre fino a quattro soglie di velocità limitata selezionabili logicamente (liberamente configurabili tramite il software configurabile SoSafe) per ogni ingresso logico (asse), e una frequenza di ingresso massima di 500 kHz (per gli encoder) e di 5 kHz per i sensori di prossimità.
Caratteristiche:

Presentazione
Gamma Prodotto	Preventa Automazione di sicurezza
Tipo Prodotto	Modulo di monitoraggio sicuro della velocità
Nome Dispositivo	XPSMCM
Collegamento elettrico	Terminale a vite
Tensione nominale di alimentazione [Us]	24 V - 20...20 % DC
Tensione ingresso digitale	24 V CC
Funzione del modulo	Monitoraggio della velocità

Batterie e tempi di funzionamento
consumo massimo in W	3 W
potenza dissipata in W	3 W
Tipologia di connessione integrata	Bus di espansione del backplane
Livello di sicurezza	Può raggiungere la categoria 4 conforme a ISO 13849-1 Può raggiungere PL = e conforme a ISO 13849-1 Tipo 4 conforme a IEC 61496-1 SILCL 3 conforme a IEC 62061
Marchi qualità	CE
Numero di morsettiere	4
segnalazione locale	1 LED verde con PWR contrassegni per Alimentazione ON 1 LED verde con FUNZIONAMENTO contrassegni per RUN (stato) 1 LED rosso con E IN contrassegni per errore interno 1 LED rosso con E EX contrassegni per errore esterno 2 LED arancione con INDIRIZZO contrassegni per indirizzo del nodo 2 LED giallo con PROX contrassegni per stato di connessione dei sensori di prossimità 2 LED giallo con SH contrassegni per stato di monitoraggio della velocità 2 LED giallo con ENC contrassegni per stato di connessione dell'encoder
Connessioni - morsetti	2 morsetti a vite imperdibili, morsettiera rimovibile 1 morsetti a vite imperdibili, morsettiera rimovibile
Frequenza di ingresso massima	5 kHz per sensore 500 kHz per encoder SinCos
Tipo di sensore	Sensore di prossimità induttivo
Collegamento elettrico	2 connettori RJ45 conforme a EIA/TIA-568-A
Sezione dei fili	0,2…2,5 mm² - AWG 24...AWG 14 flessibile cavosenza estremità del cavo 0,2…2,5 mm² - AWG 24...AWG 14 solido cavosenza estremità del cavo 0,25…2,5 mm² - AWG 23...AWG 14 flessibile cavocon estremità cavo, con mascherina 0,25…2,5 mm² - AWG 23...AWG 14 flessibile cavocon estremità del cavo, senza cornice 0,2…1,5 mm² - AWG 24...AWG 16 flessibile cavosenza estremità del cavo 0,25…1 mm² - AWG 23...AWG 18 flessibile cavocon estremità del cavo, senza cornice 0,5…1,5 mm² - AWG 20...AWG 16 flessibile cavocon estremità del cavo, con doppia cornice 0,2…1 mm² - AWG 24...AWG 18 solido cavosenza estremità del cavo
Supporto di montaggio	Omega Guida DIN da 35 mm conforme a EN 50022
Profondità	22,5 mm
Altezza	99 mm
Larghezza	114,5 mm
peso prodotto	0,3 kg

Ambiente
Norme Di Riferimento	IEC 61508 ISO 13849-1 IEC 61496-1 IEC 61800-5-1 IEC 62061
Certificazioni Prodotto	UKCA cULus TÜV
Grado di protezione IP	3 barre di collegamento (involucro)
Temperatura ambiente di funzionamento	-10…55 °C
Temperatura di stoccaggio	-20…85 °C
umidità relativa	10…95 %
Grado di inquinamento	2
Tensione nominale di tenuta ad impulso [Uimp]	4 kV conforme a IEC 61800-5
Isolamento	250 V CA tra l'alimentazione e l'involucro conforme a IEC 61800-5-1
Categoria di sovratensione	II
Compatibilità elettromagnetica	Test di immunità alle scariche elettrostatiche - test level: 6 kV (su contatto) conforme a IEC 61000-4-3 Test di immunità alle scariche elettrostatiche - test level: 20 kV (su aria) conforme a IEC 61000-4-3 Suscettibilità ai campi elettromagnetici - test level: 10 V/m (80...1000 MHz) conforme a IEC 61000-4-3 Suscettibilità ai campi elettromagnetici - test level: 30 V/m (1,4 GHz...2 GHz) conforme a IEC 61000-4-3
Resistenza alle vibrazioni	+/-0,35 mm (f= 10…55 Hz) conforming to IEC 61496-1
