BMH1002P16A2A Schneider Servomotore BHM100 6Nm IP54 SingleT 16 Sin/Cos No freno Con.90"

Riferimento: 6951/CF4/DX/Q2

Condizione: Nuovo

700,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Servo Motore
Marca	Schneider Electric

BMH1002P16A2A Schneider Servomotore BHM100 6Nm IP54 SingleT 16 Sin/Cos No freno Con.90" Albero con chiavetta
Seriale N.3801241193
Il prodotto fa parte della gamma Lexium 32, un'offerta di servoazionamenti e servomotori per il controllo del movimento per macchine da 0,15 kW a 7 kW. Il servomotore a 10 poli presenta un momento di inerzia medio con velocità massima meccanica di 6000RPM e albero con chiavetta senza freno di stazionamento. È dotato di un encoder Hiperface® SinCos (32768 punti/giro) per la trasmissione automatica dei dati dal servomotore al servoazionamento. Il servomotore BMH è un motore a media inerzia, particolarmente adatto per applicazioni ad alto carico, che consente di regolare il movimento in modo più robusto. È un servomotore sincrono con una tensione nominale di alimentazione di 480 V
Caratteristiche:

Nome Dispositivo	BMH
Tipo Prodotto	Servo motore
Massima velocità meccanica	6000 rpm
coppia di stallo continua	6,2 Nm per LXM32,D18N4 a 6 A, 400 V, trifase 6,2 Nm per LXM32,D18N4 a 6 A, 480 V, trifase
coppia di stallo max (picco)	18,4 Nm per LXM32,D18N4 a 6 A, 400 V, trifase 18,4 Nm per LXM32,D18N4 a 6 A, 480 V, trifase
potenza nominale di uscita	1600 W per LXM32,D18N4 a 6 A, 400 V, trifase 1600 W per LXM32,D18N4 a 6 A, 480 V, trifase
coppia nominale	3,9 Nm per LXM32,D18N4 a 6 A, 400 V, trifase 3,9 Nm per LXM32,D18N4 a 6 A, 480 V, trifase
nominal speed	4000 giri/min per LXM32,D18N4 a 6 A, 400 V, trifase 4000 giri/min per LXM32,D18N4 a 6 A, 480 V, trifase
compatibilità prodotto	LXM32,D18N4 a 400...480 V trifase
Tipo di albero	Con chiavetta
Grado di protezione IP	IP54 Standard
Risoluzione del segnale velocità	32768 punti/giro
Freno di stazionamento	Senza
Supporto Di Montaggio	Flangia standard internazionale
Collegamento elettrico	Connettori a 90° ruotabili

Caratteristiche tecniche
Compatibilità Gamma	Lexium 32
Tensione alimentazione nominale [us]	480 V
Numero di fasi della rete	Trifase
Corrente di stallo continua	5,04 A
Potenza continua	2,36 W
Irms corrente max	17,5 A per LXM32,D18N4
Massima corrente permanente	18,23 A
Secondo albero	Senza seconda estremità dell’albero
Diametro dell'albero	19 mm
Lunghezza albero	40 mm
Larghezza chiave	30 mm
Tipo di encoder	Single turn SinCos Hiperface
Dimensione flangia	100 mm
Numero di pacchi motore	2
Costante coppia	1,19 Nm/A a 120 °C
Costante della forza elettromotrice inversa (f.e.m.)	77 V/krpm a 120 °C
Numero di poli motore	5,0
Inerzia del rotore	6,28 kg.cm²
Resistenza statore	1,51 Ohm a 20 °C
Induttanza statore	4,12 mH a 20 °C
Costante tempo dello statore elettrico	5 ms a 20 °C
Forza radiale max Fr	990 N a 1000 rpm 790 N a 2000 rpm 690 N a 3000 rpm 620 N a 4000 rpm 580 N a 5000 rpm
Forza assiale max Fa	0,2 x Fr
Tipo di raffreddamento	Convezione naturale
Lunghezza	160,6 mm
Diametro collare di centraggio	95 mm
Profondità collare di centraggio	3,5 mm
Numero di fori di montaggio	4
Diametro dei fori di montaggio	9 mm
diamtero del cerchio dei fori di montaggio	115 mm

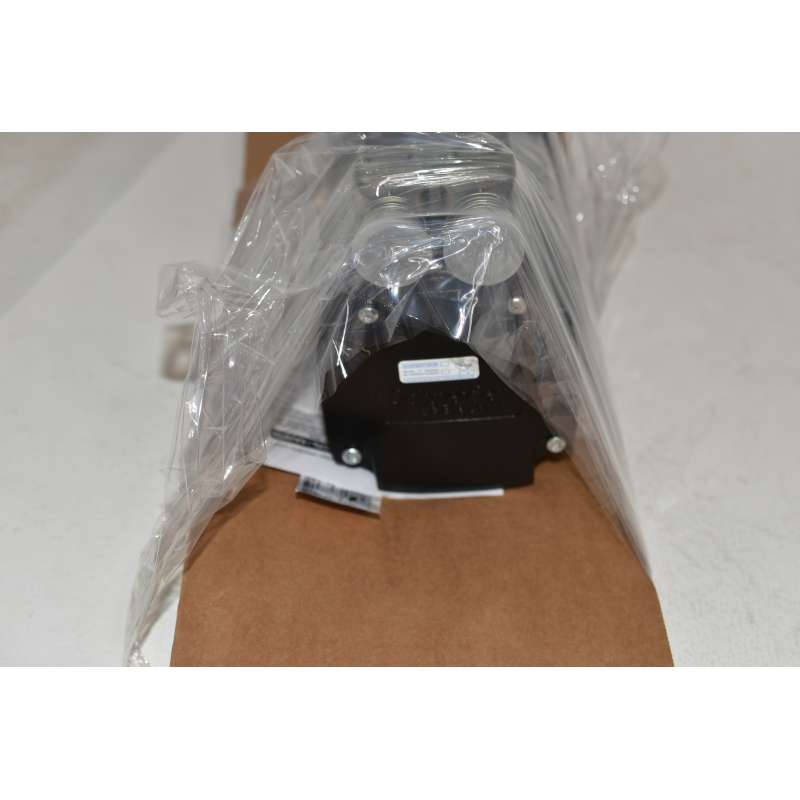

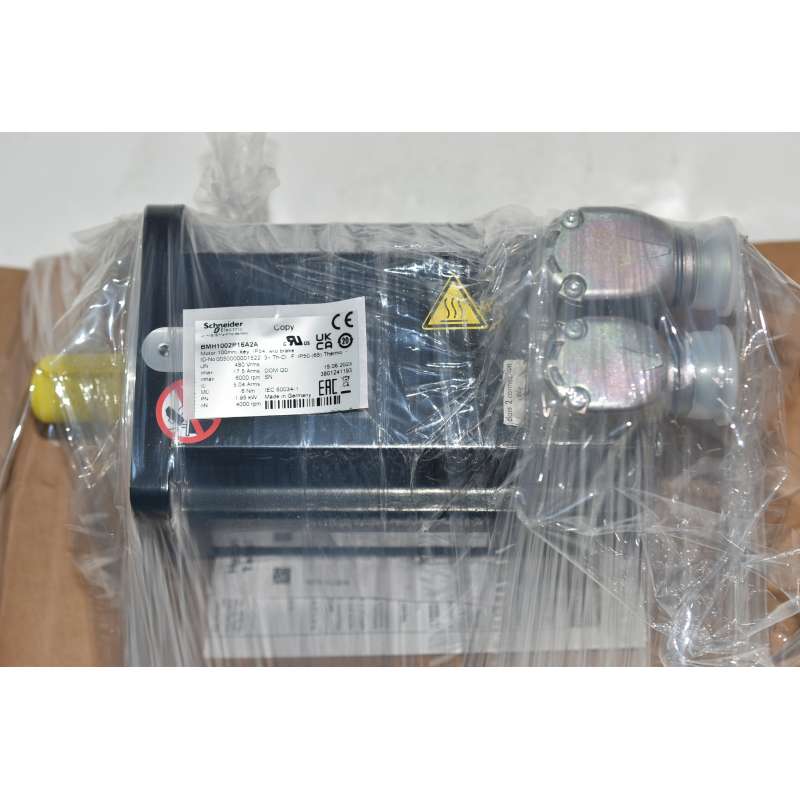

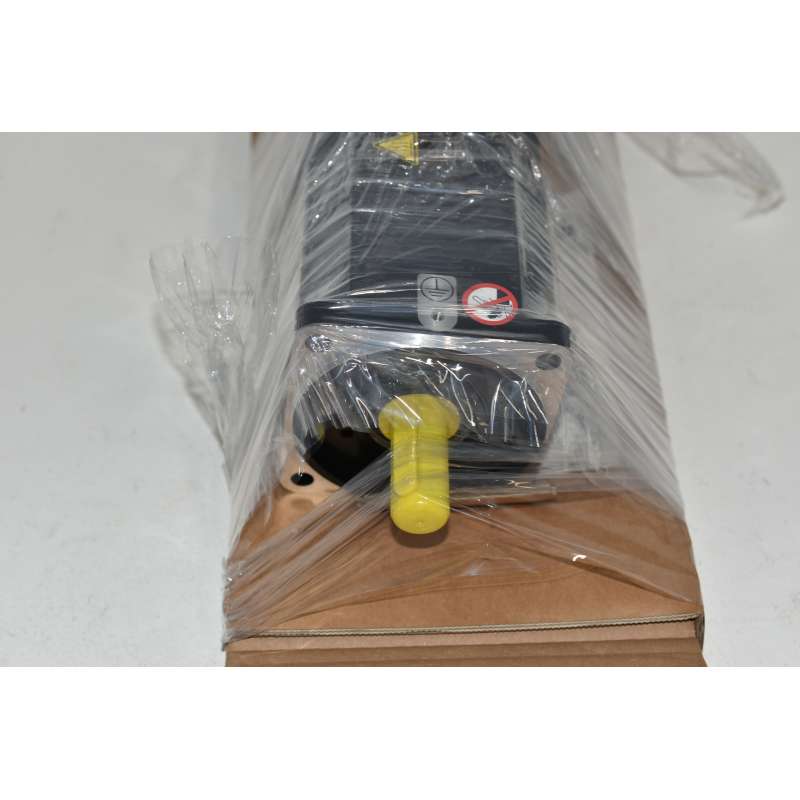

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
