BMH0701P16A2A Schneider Servomotore 1,4Nm IP54 Single T 16 Sin/Cos no Freno Conn 90"
6590/CF4/DX/Q2
Nuovo
600,00 € tasse incl.
tasse incl.
2 Articoli
Attenzione: ultimi articoli in magazzino!
| Tipo | Servo Motore |
| Marca | Schneider Electric |
BMH0701P16A2A Schneider Servomotore 1,4Nm IP54 Single T 16 Sin/Cos no Freno Conn 90"
SerialeN.3711471216
Il prodotto fa parte della gamma Lexium 32, un'offerta di servoazionamenti e servomotori per il controllo del movimento per macchine da 0,15 kW a 7 kW. Il servomotore a 10 poli presenta un momento di inerzia medio con velocità massima meccanica di 8000RPM e albero con chiavetta senza freno di stazionamento. È dotato di un encoder Hiperface® SinCos (32768 punti/giro) per la trasmissione automatica dei dati dal servomotore al servoazionamento. Il servomotore BMH è un motore a media inerzia, particolarmente adatto per applicazioni ad alto carico, che consente di regolare il movimento
Caratteristiche
SerialeN.3711471216
Il prodotto fa parte della gamma Lexium 32, un'offerta di servoazionamenti e servomotori per il controllo del movimento per macchine da 0,15 kW a 7 kW. Il servomotore a 10 poli presenta un momento di inerzia medio con velocità massima meccanica di 8000RPM e albero con chiavetta senza freno di stazionamento. È dotato di un encoder Hiperface® SinCos (32768 punti/giro) per la trasmissione automatica dei dati dal servomotore al servoazionamento. Il servomotore BMH è un motore a media inerzia, particolarmente adatto per applicazioni ad alto carico, che consente di regolare il movimento
Caratteristiche
| Nome Dispositivo | BMH |
|---|---|
| Tipo Prodotto | Servo motore |
| Massima velocità meccanica | 8000 rpm |
| coppia di stallo continua | 1,2 Nm per LXM32,U60N4 a 1,5 A, 400 V, trifase 1,2 Nm per LXM32,U60N4 a 1,5 A, 480 V, trifase 1,4 Nm per LXM32,D12N4 a 3 A, 400 V, trifase 1,4 Nm per LXM32,D12N4 a 3 A, 480 V, trifase |
| coppia di stallo max (picco) | 4,2 Nm per LXM32,U60N4 a 1,5 A, 400 V, trifase 4,2 Nm per LXM32,U60N4 a 1,5 A, 480 V, trifase 4,2 Nm per LXM32,D12N4 a 3 A, 400 V, trifase 4,2 Nm per LXM32,D12N4 a 3 A, 480 V, trifase |
| potenza nominale di uscita | 350 W per LXM32,U60N4 a 1,5 A, 400 V, trifase 350 W per LXM32,U60N4 a 1,5 A, 480 V, trifase 700 W per LXM32,D12N4 a 3 A, 400 V, trifase 700 W per LXM32,D12N4 a 3 A, 480 V, trifase |
| coppia nominale | 1,1 Nm per LXM32,U60N4 a 1,5 A, 400 V, trifase 1,1 Nm per LXM32,U60N4 a 1,5 A, 480 V, trifase 1,3 Nm per LXM32,D12N4 a 3 A, 400 V, trifase 1,3 Nm per LXM32,D12N4 a 3 A, 480 V, trifase |
| nominal speed | 3000 giri/min per LXM32,U60N4 a 1,5 A, 400 V, trifase 3000 giri/min per LXM32,U60N4 a 1,5 A, 480 V, trifase 5000 rpm per LXM32,D12N4 a 3 A, 400 V, trifase 5000 rpm per LXM32,D12N4 a 3 A, 480 V, trifase |
| compatibilità prodotto | LXM32,U60N4 a 400...480 V trifase LXM32,D12N4 a 400...480 V trifase |
| Tipo di albero | Con chiavetta |
| Grado di protezione IP | IP54 Standard |
| Risoluzione del segnale velocità | 32768 punti/giro |
| Freno di stazionamento | Senza |
| Supporto Di Montaggio | Flangia standard internazionale |
| Collegamento elettrico | Connettori a 90° ruotabili |
| Compatibilità Gamma | Lexium 32 |
|---|---|
| Tensione alimentazione nominale [us] | 480 V |
| Numero di fasi della rete | Trifase |
| Corrente di stallo continua | 1,78 A |
| Potenza continua | 1,05 W |
| Irms corrente max | 5,97 A per LXM32,U60N4 6 A per LXM32,D12N4 |
| Massima corrente permanente | 5,97 A |
| Secondo albero | Senza seconda estremità dell’albero |
| Diametro dell'albero | 11 mm |
| Lunghezza albero | 23 mm |
| Larghezza chiave | 18 mm |
| Tipo di encoder | Single turn SinCos Hiperface |
| Dimensione flangia | 70 mm |
| Numero di pacchi motore | 1 |
| Costante coppia | 0,79 Nm/A a 120 °C |
| Costante della forza elettromotrice inversa (f.e.m.) | 50,72 V/krpm a 120 °C |
| Numero di poli motore | 5,0 |
| Inerzia del rotore | 0,59 kg.cm² |
| Resistenza statore | 8,3 Ohm a 20 °C |
| Induttanza statore | 10,35 mH a 20 °C |
| Costante tempo dello statore elettrico | 2,8 ms a 20 °C |
| Forza radiale max Fr | 660 N a 1000 rpm 520 N a 2000 rpm 460 N a 3000 rpm 410 N a 4000 rpm 380 N a 5000 rpm 360 N a 6000 rpm |
| Forza assiale max Fa | 0,2 x Fr |
| Tipo di raffreddamento | Convezione naturale |
| lunghezza | 122 mm |
| Diametro collare di centraggio | 60 mm |
| Profondità collare di centraggio | 2,5 mm |
| Numero di fori di montaggio | 4 |
| Diametro dei fori di montaggio | 5,5 mm |
| Diametro del cerchio dei fori di montaggio | 82 mm |
| Peso Netto | 1,6 kg |
| Riferimento dimensioni | BMH0701P |
| Numero di fasi della rete | 3 |
| Precisione errore [angolare] | 4,8 ° |
| Temperatura rame caldo | 135 °C |
| Temperatura magnete caldo | 100 °C |
| Temperatura magnete rt | 20 °C |
| Corrente di uscita di picco per 3 secondi | 5,97 A |
| inerzia | 0,0 kg.cm² of brake 0,585 kg.cm² of motor |

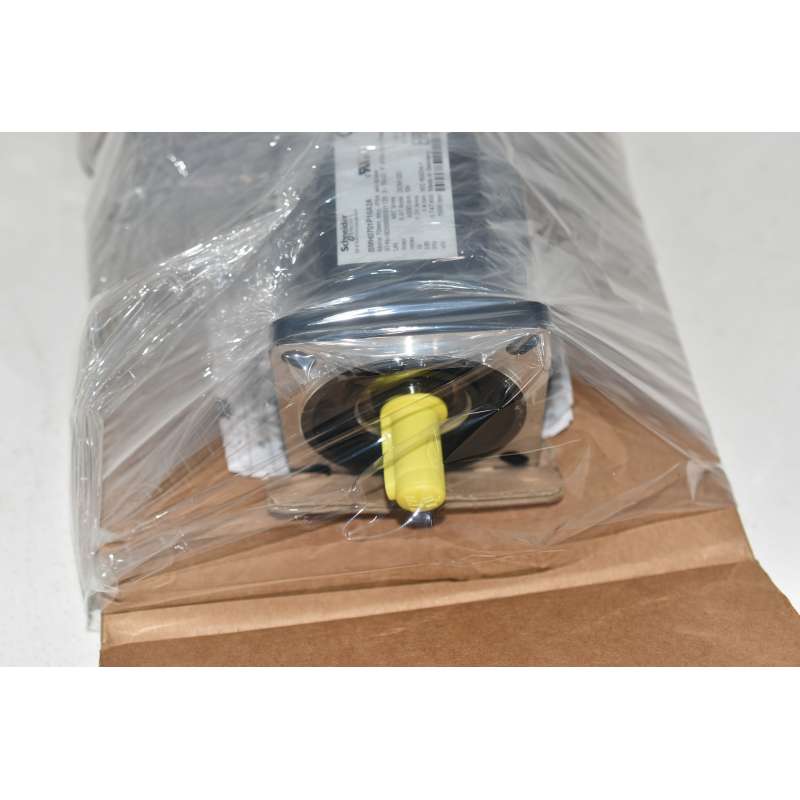

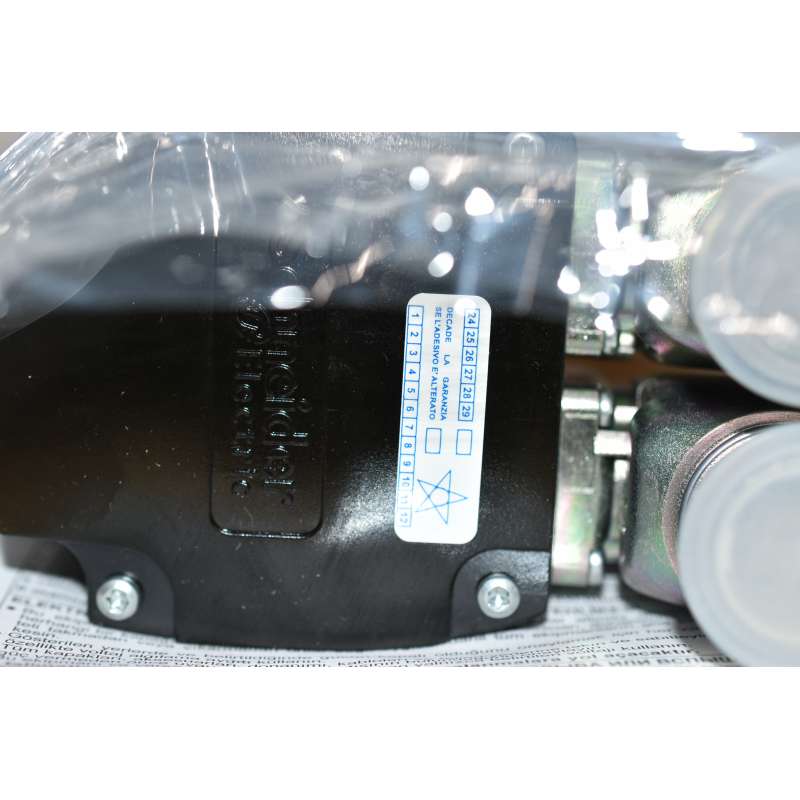

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
