ILA1F571TC1A0 Schneider LEXIUM ILA Drive Integrato con Servomotore 24-36V CANopen

Riferimento: 6949/CF3/DX/Q2

Condizione: Nuovo

500,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Motore elettrico
Marca	Schneider Electric

ILA1F571TC1A0 Schneider LEXIUM ILA Drive Integrato con Servomotore 24-36V CANopen conn.ind

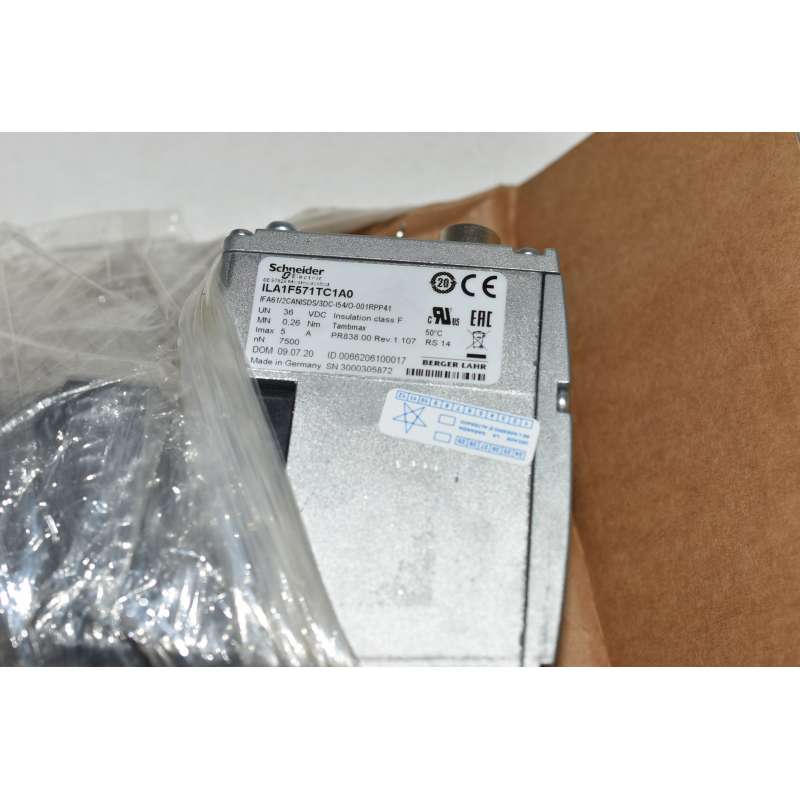

Seriale N.3000305872
Caratteristiche:

Gamma Prodotto	Azionamento integrato Lexium
Tipo Prodotto	Azionamento del movimento integrato
Nome Dispositivo	ILA
tipo motore	Servomotore sincrono ca
Numero di poli motore	6
Numero di fasi della rete	Monofase
Tensione alimentazione nominale [us]	36 V 24 V
Tipo di rete	DC
Interfaccia di comunicazione	CANopen DS301, integrato
lunghezza	145,3 mm
tipo di avvolgimento	Velocità di rotazione alta e coppia media
Collegamento elettrico	Connettore industriale
Freno di stazionamento	Senza
Tipo scatola ingranaggi	Senza
velocità nominale	5100 giri/min a 24 V 7500 rpm a 36 V
coppia nominale	0,26 Nm

Caratteristiche tecniche
Velocità di trasmissione	50, 100, 125, 250, 500, 800 e 1000 kbaud
Supporto Di Montaggio	Flangia
Dimensione flangia	57 mm
Numero di pacchi motore	1
Diametro collare di centraggio	50 mm
Profondità collare di centraggio	1,6 mm
Numero di fori di montaggio	4
Diametro dei fori di montaggio	5,2 mm
Diametro del cerchio dei fori di montaggio	66,6 mm
Tipo di encoder	Single turn encoder
Tipo di albero	Liscio
Secondo albero	Senza seconda estremità dell’albero
Diametro dell'albero	9 mm
Lunghezza albero	20 mm
Limiti tensione alimentazione	18…40 V
assorbimento di corrente	11000 mA picco 7500 mA massimo continuo
Potenza del fusibile associato	10 A
Tipo ingresso/uscita	4 segnali (ciascuno da utilizzare come ingresso o uscita)
Stato tensione 0 garantito	-3...4.5 V
Stato tensione 1 garantito	15...30 V
corrente ingresso digitale	10 mA a 24 V su/STO_A per ingresso di sicurezza 3 mA a 24 V su/STO_B per ingresso di sicurezza 2 mA a 24 V per interfaccia segnale 24 V
Tensione uscita digitale	23...25 V
massima corrente di commutazione	100 mA per uscita 200 mA totale
Tipo di protezione	Sovraccarico della tensione di uscita Cortocircuito della tensione di uscita Funzione Safe Torque Off
coppia max di arresto	0,43 Nm
Coppia di stallo continua	0,26 Nm
risoluzione velocità di feedback	16384 punti/giro
errore di precisione	+/-0,05°
Inerzia del rotore	0,1 kg.cm²
forza radiale max Fr	89 N
forza assiale max Fa	104 N (pressione della forza) 104 N (forza di trazione)
durata in ore	20000 H cuscinetto
Marcatura	CE
Tipo di raffreddamento	Convezione naturale
Peso Netto	1,4 kg

Ambiente
Norme Di Riferimento	EN 61800-3 : 2001-02 IEC 50178 IEC 61800-3 IEC 61800-3, Ed 2 IEC 60072-1 IEC 50347 EN 61800-3:2001, secondo ambiente
Certificazioni Prodotto	cUL TÜV UL
Temperatura ambiente di funzionamento	50…65 °C (con declassamento potenza del 2 % per °C) 0…50 °C (senza declassamento)
temperatura ammessa vicino al dispositivo	105 °C amplificatore di potenza 110 °C motore
Temperatura Di Stoccaggio	-25…70 °C
Altitudine di funzionamento	<= 1000 m senza declassamento
Umidità relativa	15…85 % senza condensa
Resistenza alle vibrazioni	20 m/s² (F= 10…500 Hz) 10 cicli conforme a IEC 60068-2-6
tenuta agli urti	150 m/s² 1000 urti conforme a IEC 60068-2-29
Grado di protezione IP	IP41 bronzina dell'albero: conforme a IEC 60034-5 IP54 totale eccetto bronzina dell'albero: conforme a IEC 60034-5

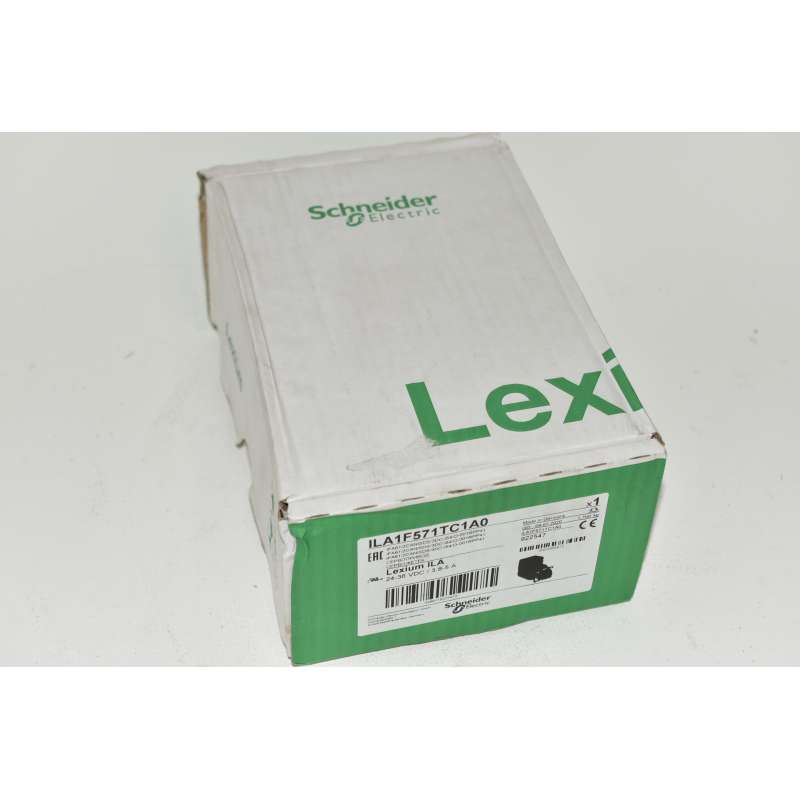

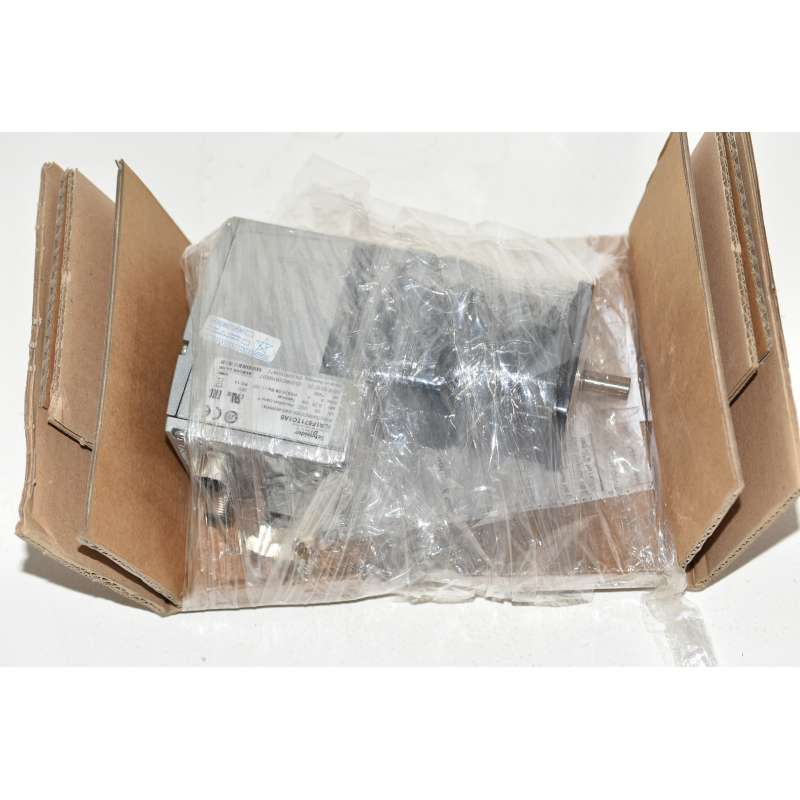

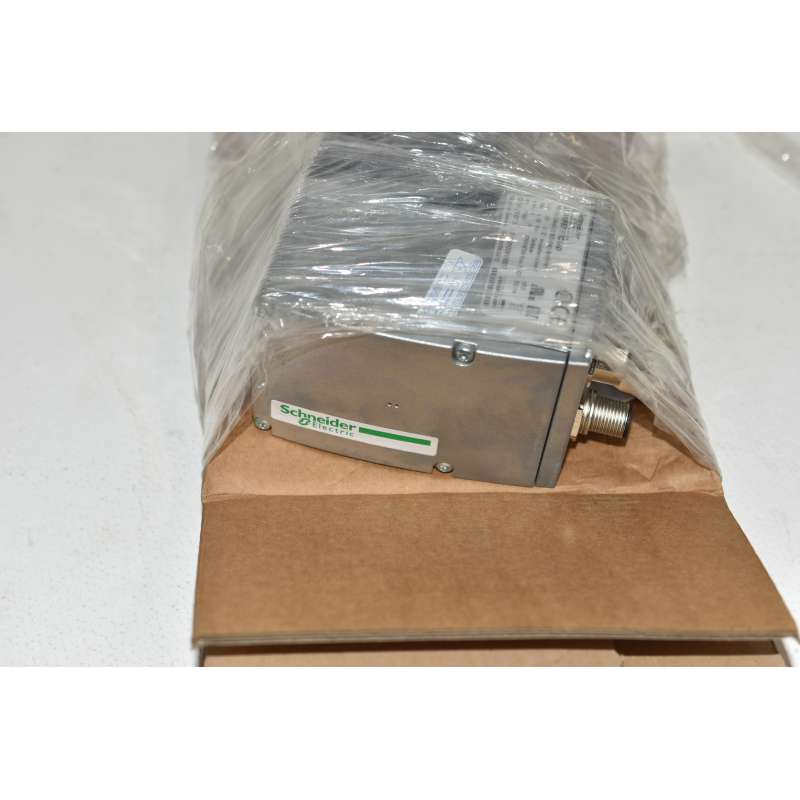

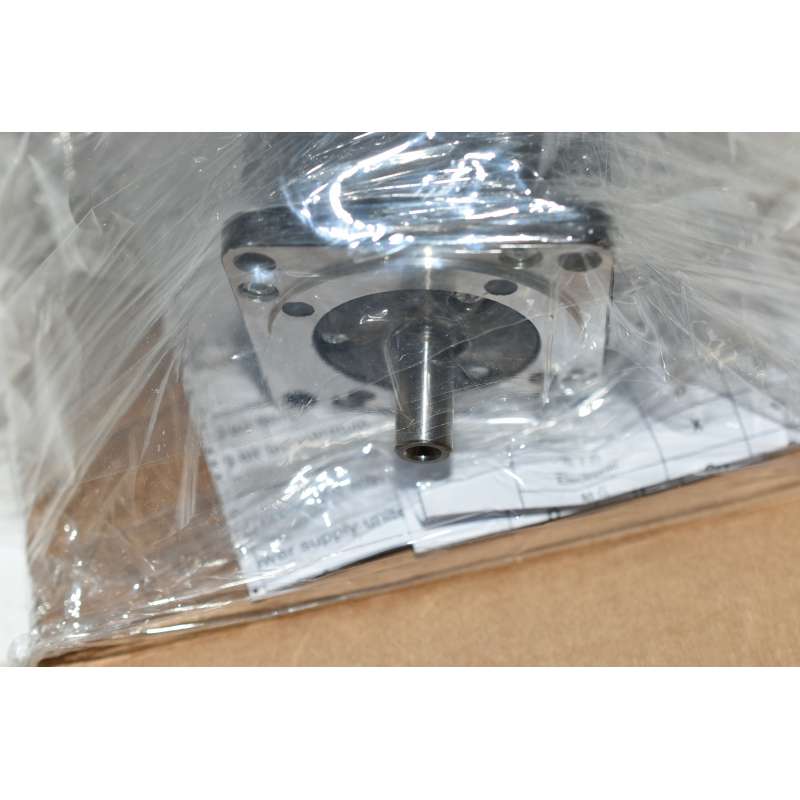

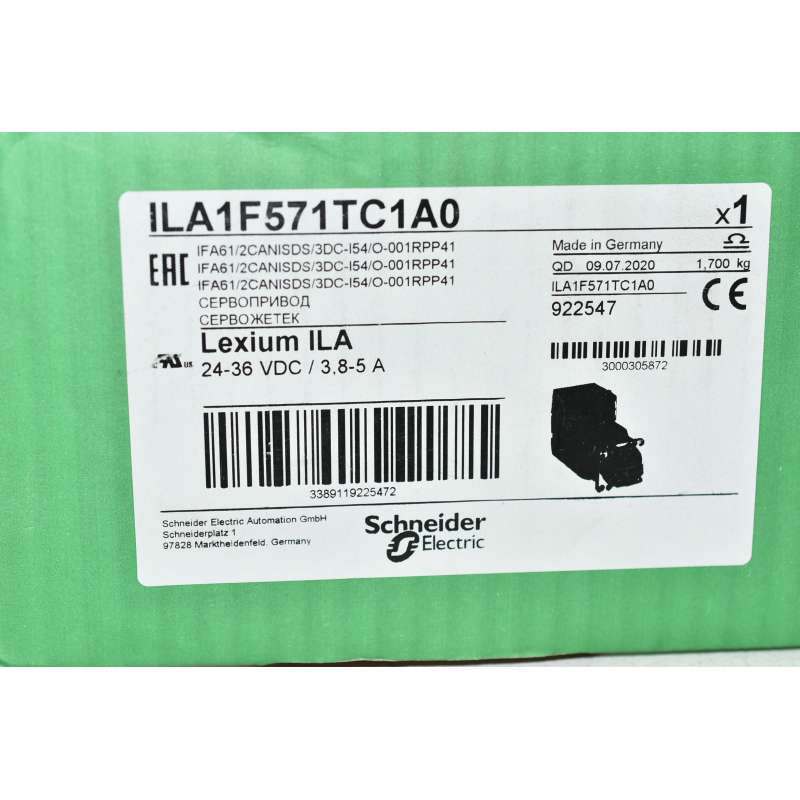

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
