A9L16617 Scaricatore Schneider Parafulmine iQuick PF 1P+N 5KA Tipo 2

Vedi più grande

A9L16617 Scaricatore Schneider Parafulmine iQuick PF 1P+N 10 KA Tipo 2

Riferimento: 6617/DA2/SX/Q0

Condizione: Nuovo (Altro)

45,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Scaricatore di sovratensione

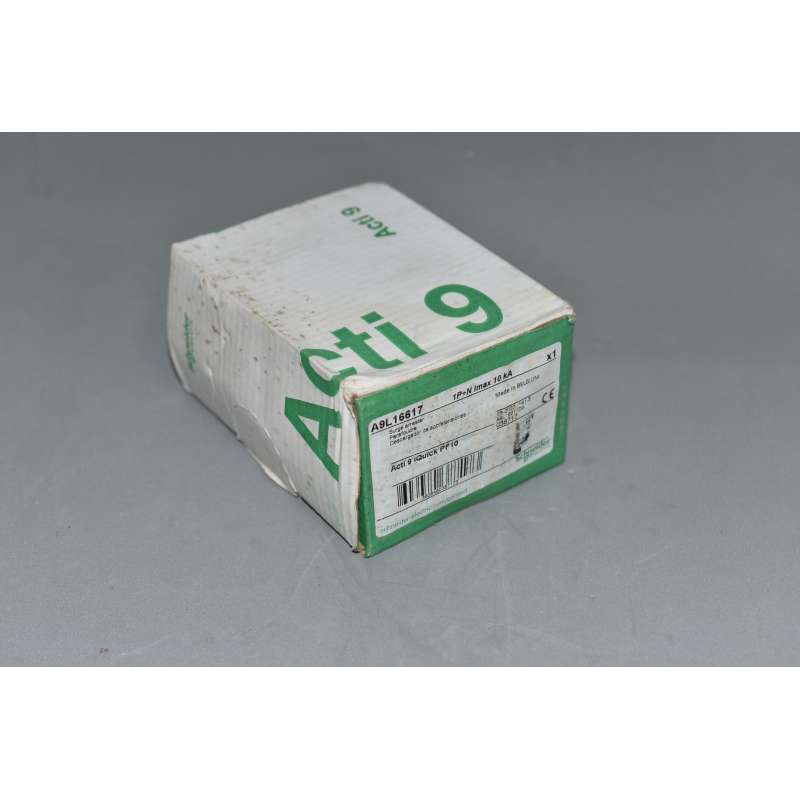

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

A9L16617 Scaricatore Schneider Parafulmine iQuick PF 1P+N 10KA Tipo 2
Lo scaricatore di sovratensione iQuick PF precablato protegge le installazioni 1P+N dalle sovratensioni transitorie indirette. La massima corrente di scarica Imax è 10 kA. La corrente di scarica nominale In è 5 kA. Questo dispositivo di tipo 2 autoprotetto da un interruttore automatico integrato è consigliato per un livello di rischio moderato nel quadro elettrico in ingresso. Incorpora il sezionatore di fine vita e una morsettiera di messa a terra. Il potere di interruzione integrato Isc è di 6 kA. Questo Acti9 iQuick PF è compatibile con il sistema di messa a terra TT e TN-S. La tensione massima di funzionamento continuo in Uc è 275 VCA in modo differenziale (L/N) e in modo comune (N/PE). Il livello di protezione Up Voltage è 1,5 kV. Per il collegamento alla sbarra di terra dell'armadio, sono forniti un terminale e un cavo da 16 mm². La tensione di servizio nominale Un è di 230 VCA. La frequenza di funzionamento è 50 Hz o 60 Hz. Le dimensioni sono (L) 52 mm x (A) 109.8 mm x (P) 73.9 mm. La larghezza in passi da 9 mm è 4. Il peso è di 370 g. Il grado di protezione è IP20 e IP40 in involucro modulare. La temperatura di esercizio va da -25°C a 60°C. La temperatura di conservazione va da -40°C a 85°C. Questo prodotto è conforme alle norme EN 61643-11:2012 e IEC 61643-11:2011.
Caratteristiche:

Gamma Prodotto	IQuick PF
Gamma di prodotti	Acti9
Nome Prodotto	Acti9 PF
Tipo Prodotto	Sistema antifulmine
Nome Dispositivo	iQuick PF
Applicazione	Distribuzione
Norme Di Riferimento	EN 61643-11:2012 CEI 61643-11:2011
Certificazioni Prodotto	CE
Marchi qualità	NF
Numero di poli	1P + N
segnalazione remota	Senza
tipo limitatore sovratensioni	Rete distribuzione elettrica
Sistema di messa a terra	TN-S TT

Caratteristiche tecniche
Tipo di scaricatore	"tipo2"
tecn. limitatore sovratensioni	MOV + GDT
Tensione nominale di impiego [Ue]	230 V CA (+/- 10 %) a 50/60 Hz
corrente di scarica nominale	Modo differenziale: 5 kA (L/N) Modo comune: 10 kA (N/PE)
massima corrente di scarica	Modo comune: 10 kA N/PE Modo differenziale: 10 kA L/N
tensione massima di funzionamento continuo [Uc]	Modo comune: 275 V N/PE Modo differenziale: 275 V L/N
Livello protezione tensione [Up]	Modo comune <1,5 kV "tipo2" N/PE Modo differenziale <1,5 kV "tipo2" L/N
Sovratensione temporanea [Ut]	337 V L/N 5 s "tenuta" 1200 V N/PE 200 ms "modalità safe mode" 442 V L/PE 5 s "tenuta"
corrente susseguente	0,1 kA modo comune N/PE
resistenza al cortocircuito	6 kA
tipo dispositivo di sezionamento	Interruttore integrato - Icu 6 kA
sistema di montaggio	Aggancio (guida DIN)
Passo 9 mm	4
Altezza	109,7 mm
Larghezza	36 mm
Profondità	72,1 mm
Colore	Bianco (RAL 9003)
[Ipe] Ground residual current	1 mA
Collegamenti - morsetti	Morsetto a gabbia (L/N) 1…16 mm² rigido Morsetto a gabbia (L/N) 1…10 mm² flessibile Morsetto a gabbia (messa a terra) 6…25 mm² rigido Morsetto a gabbia (messa a terra) 6…16 mm² Flessibile con ghiera
Coppia di serraggio	2 Nm
Codice compatibilità	IQuick PF

Ambiente
Grado Di Protezione Ik	IK03 conforme aCEI 62262
Umidità relativa	5…95 %
Temperatura Ambiente Operativa	-5…40 °C
Temperatura Di Stoccaggio	-40…85 °C

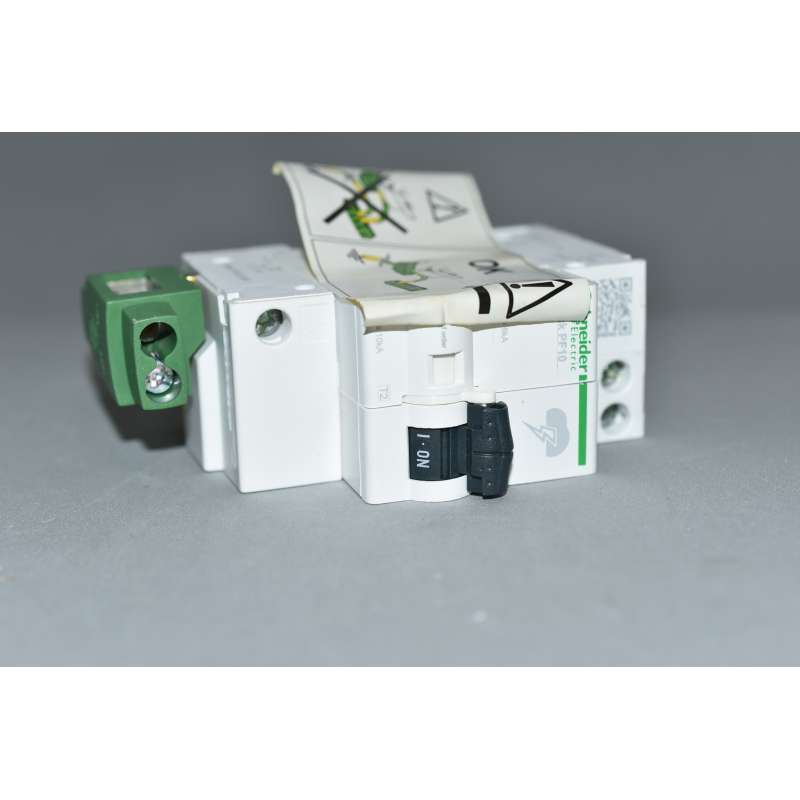

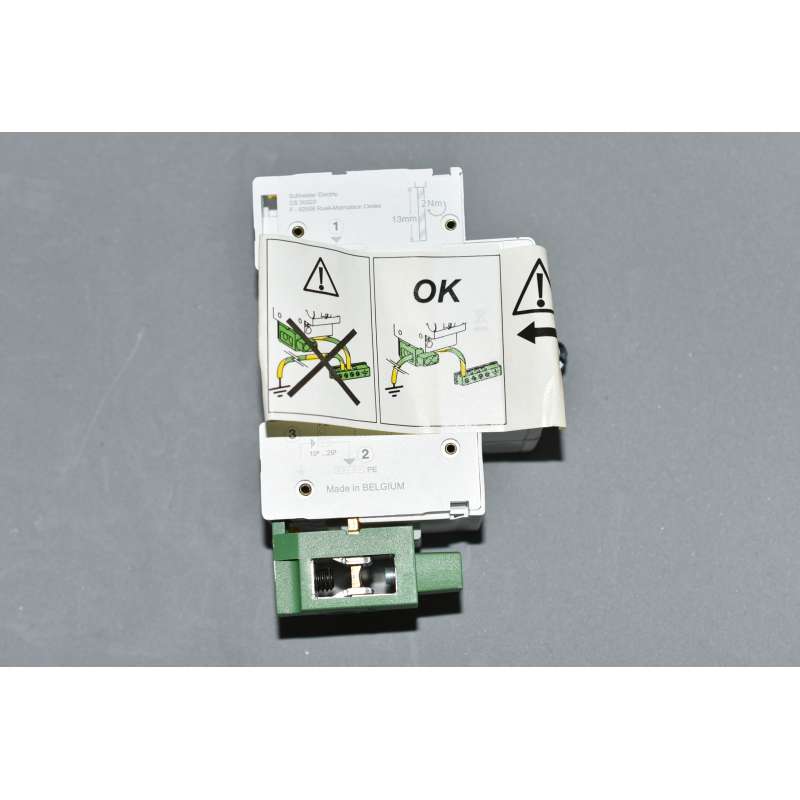

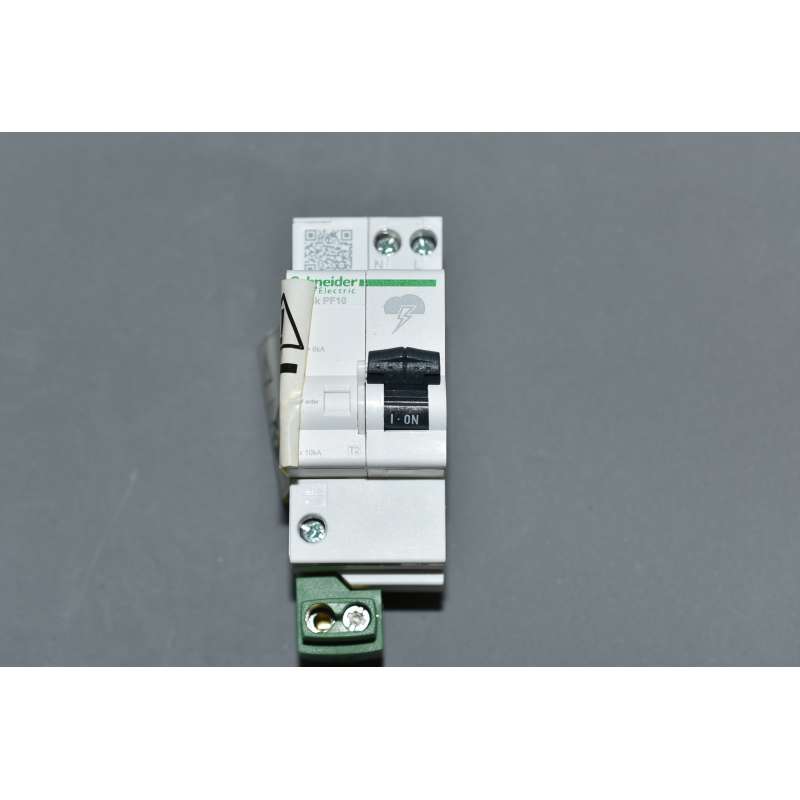

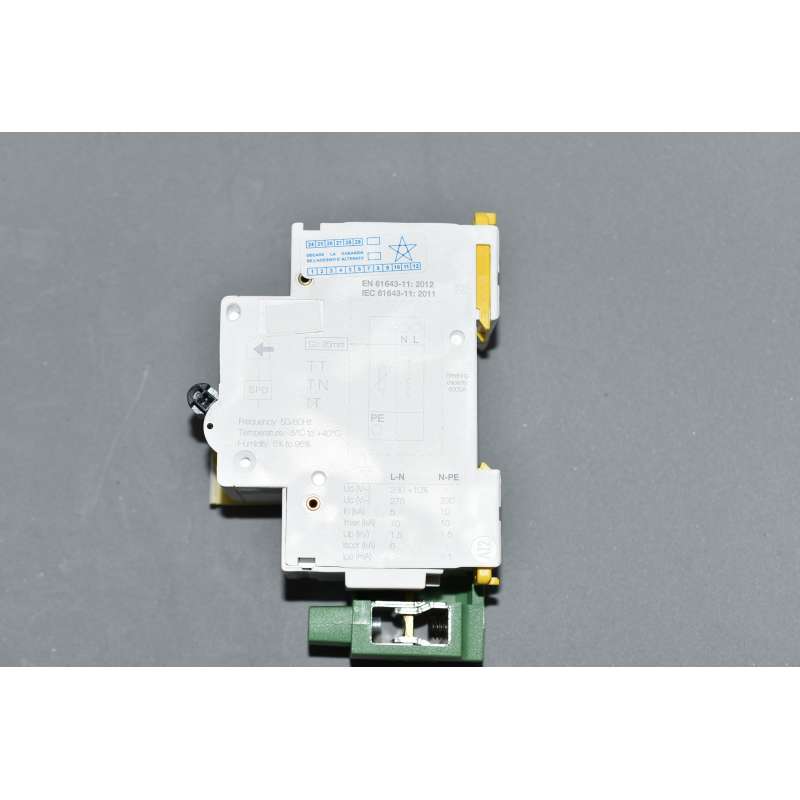

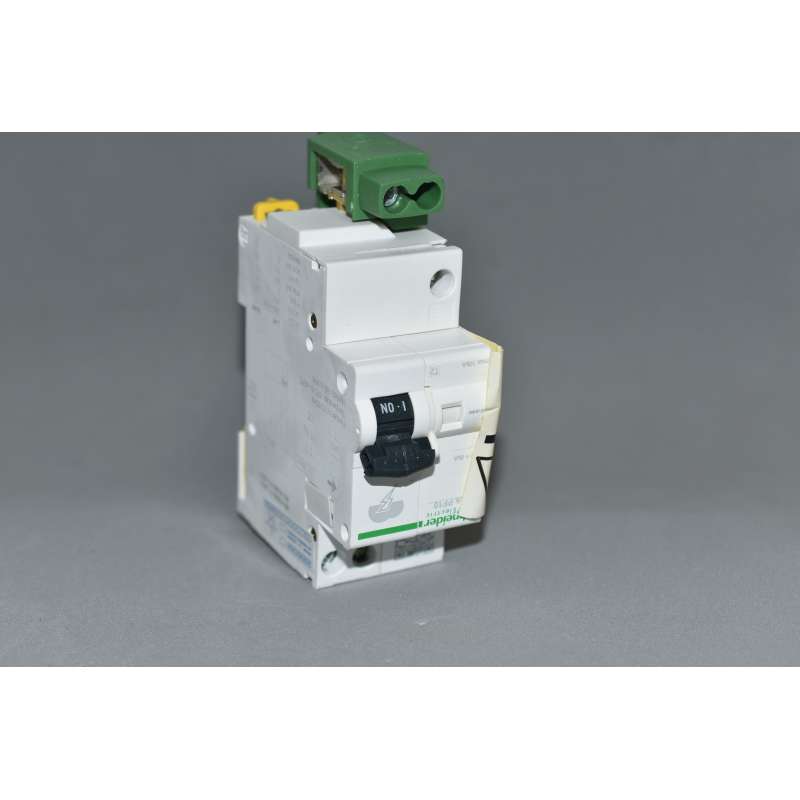

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.
