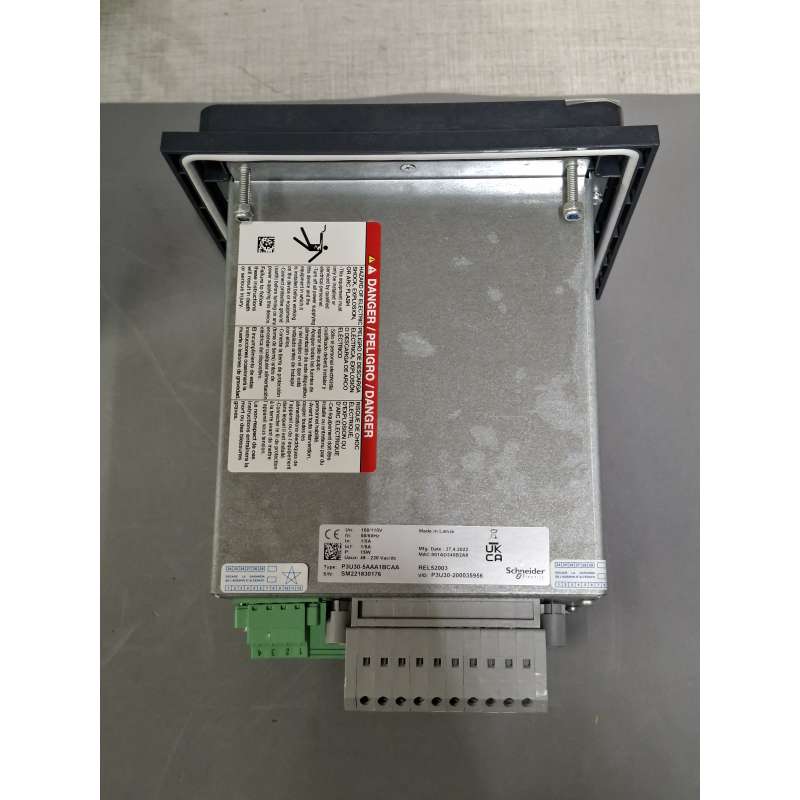

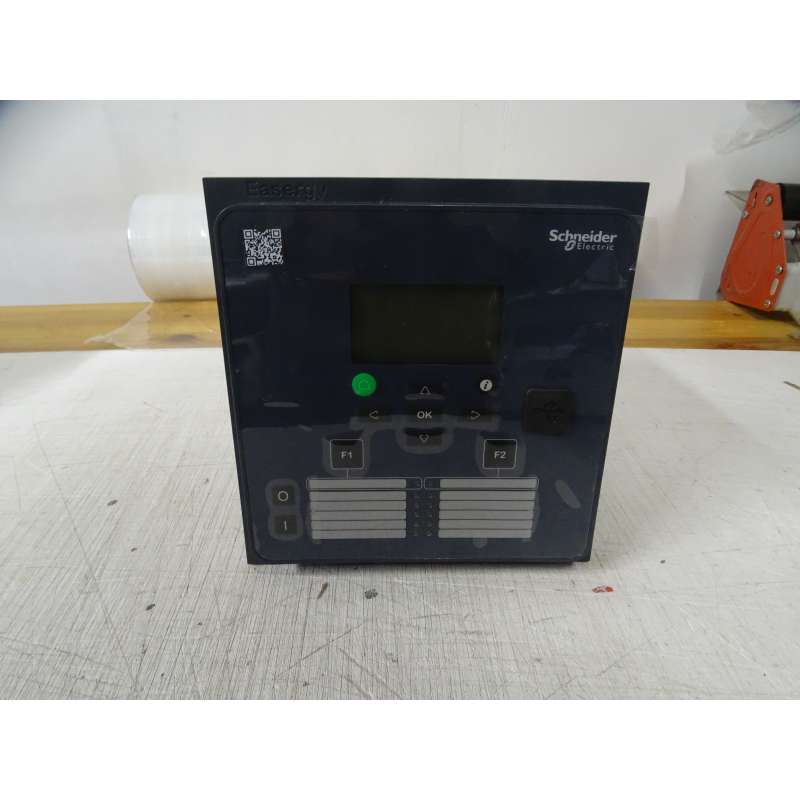

Schneider REL52003 PowerLogic Easergy P3U 3CT 1Io 4VT 16DI 8DO 48-230V DI24V 2RJ45

Riferimento: 4432/DD5DX/Q9

Condizione: Nuovo (Altro)

1 500,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Easergy

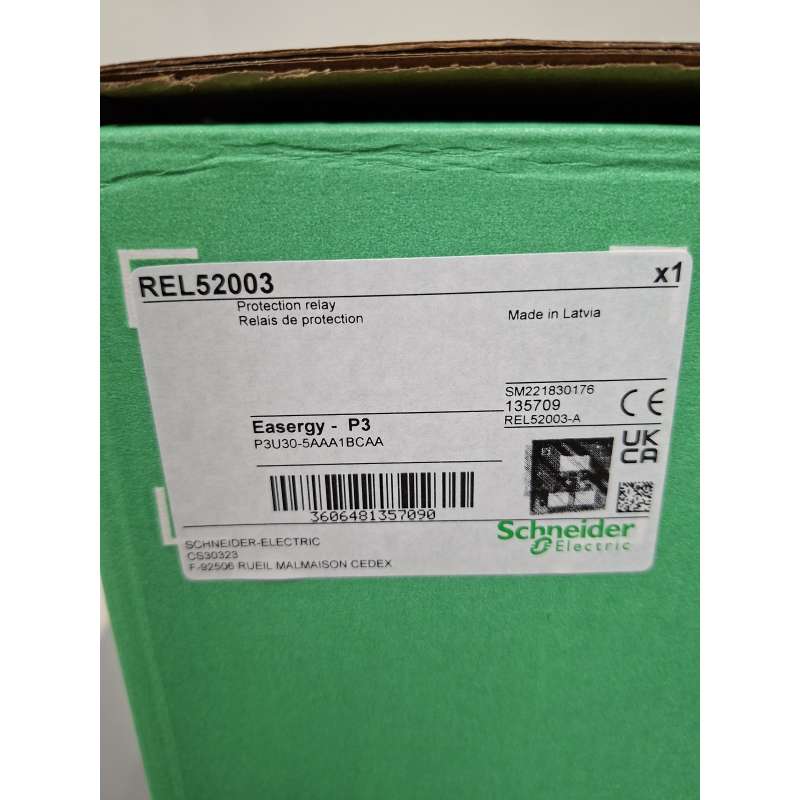

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric
Codice Schneider	REL52003

Schneider REL52003 PowerLogic Easergy P3U 3CT 1Io 4VT 16DI 8DO 48-230V DI24V 2RJ45

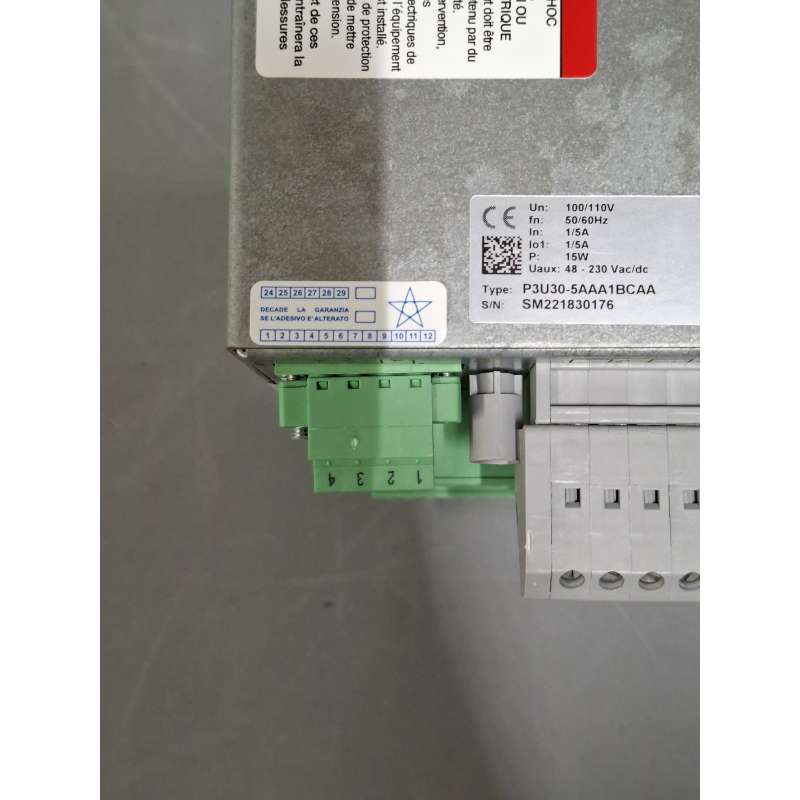

S/N SM221830163

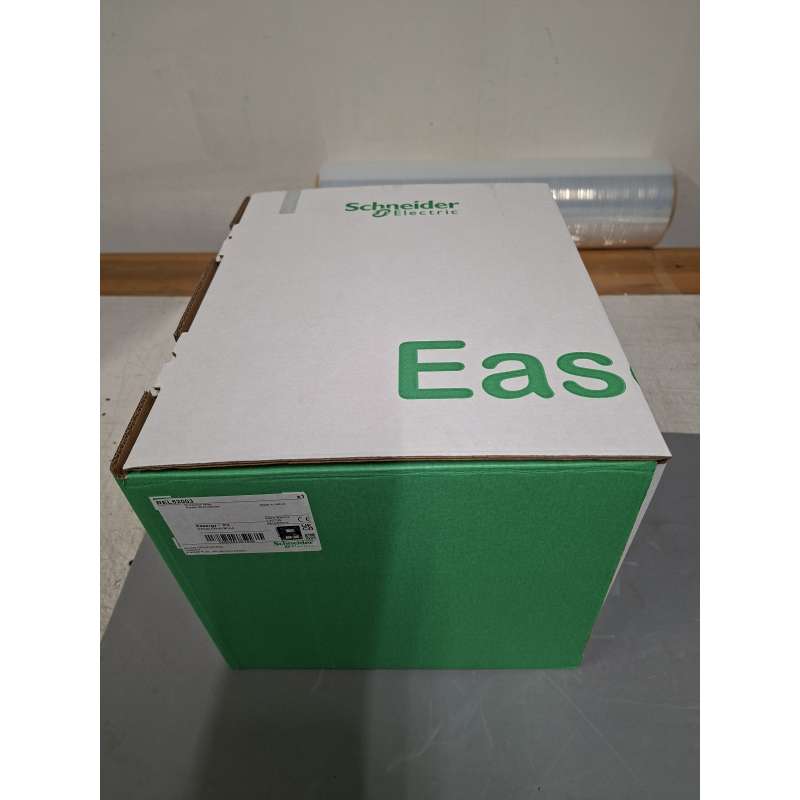

CONFEZIONE APERTA SOLO PER FARE LE FOTO

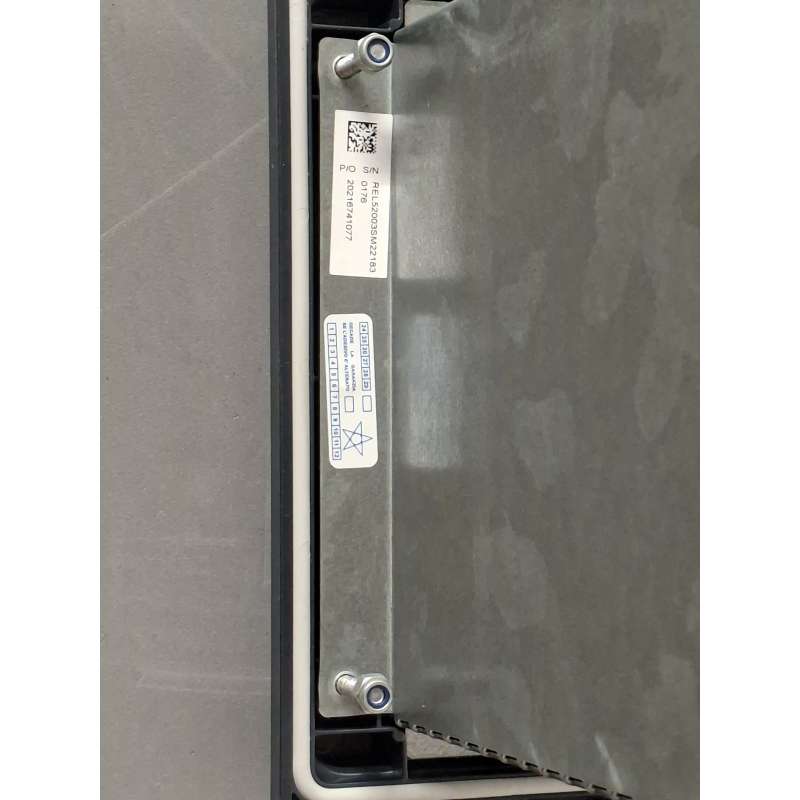

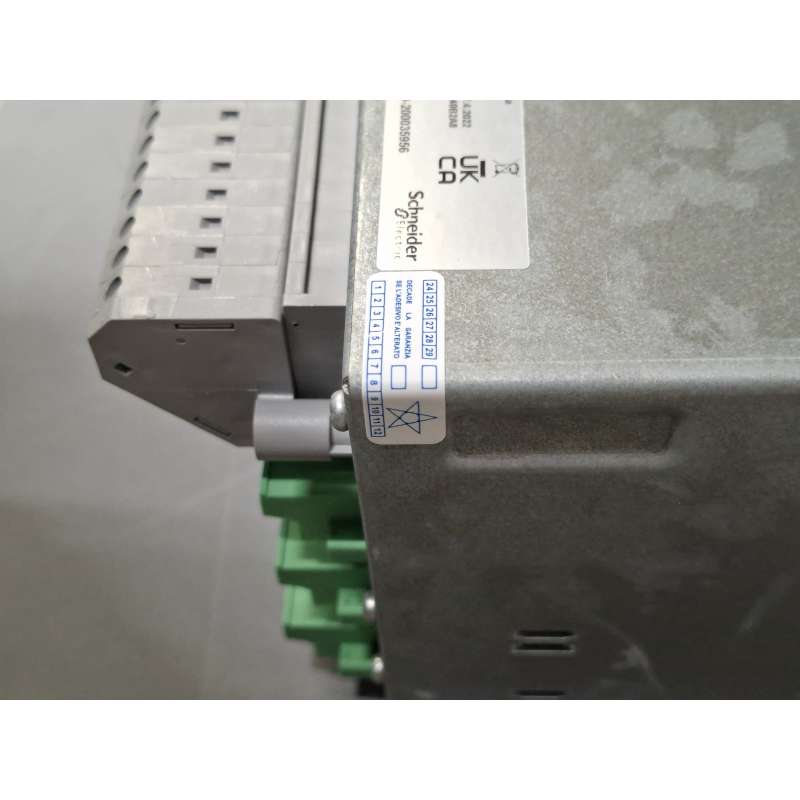

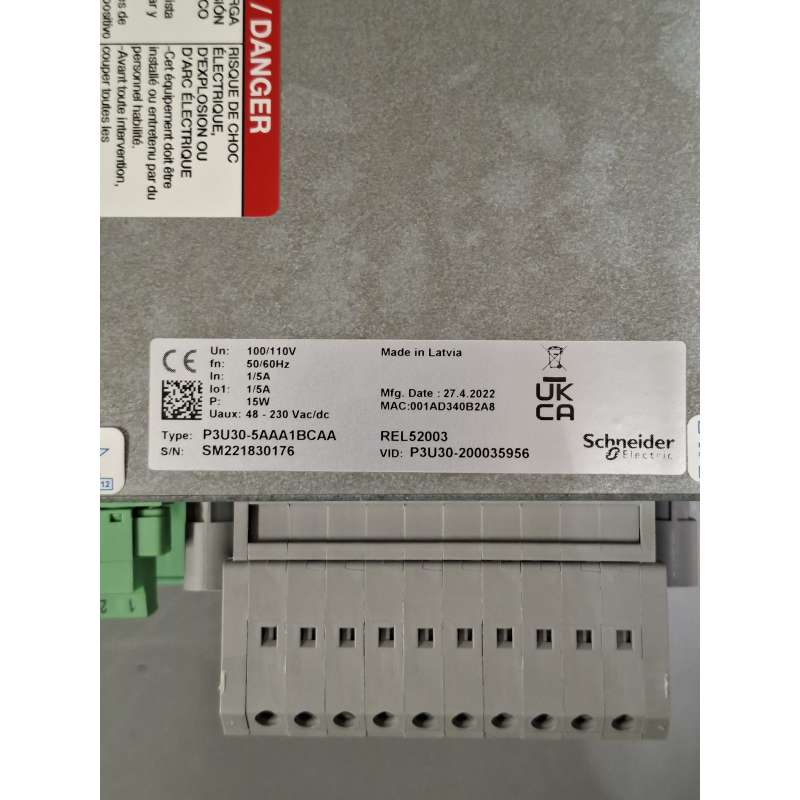

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.
Caratteristiche:

Gamma prodotto	PowerLogic P3
Tipo prodotto	Relè di protezione
applicazione relè	Universale
riferimento del prodotto	P3U30-5AAA1BCAA
tipo interruttore	30TE
potenza di alimentazione	48...230 V CA/CC
input di misura	3 1/5 A CT per corrente di fase 1 1/5 A CT per residui 4 100 V/110 V VT per tensione
numero di input digitali (DI)	16
number of analogue inputs	0
numero di output digitali (DO)	1 watchdog 8
numero di output analogici	0

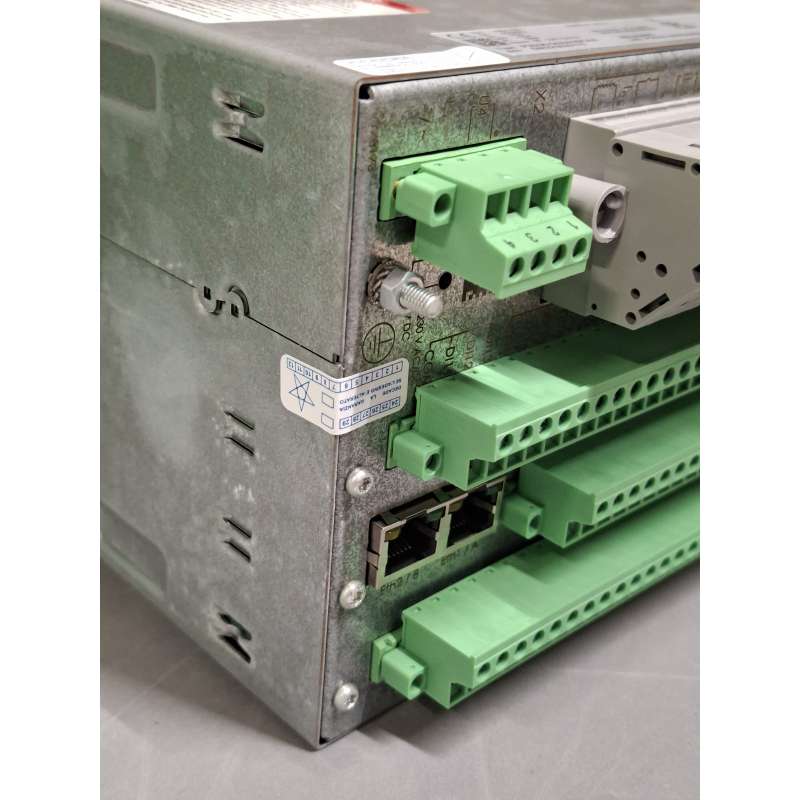

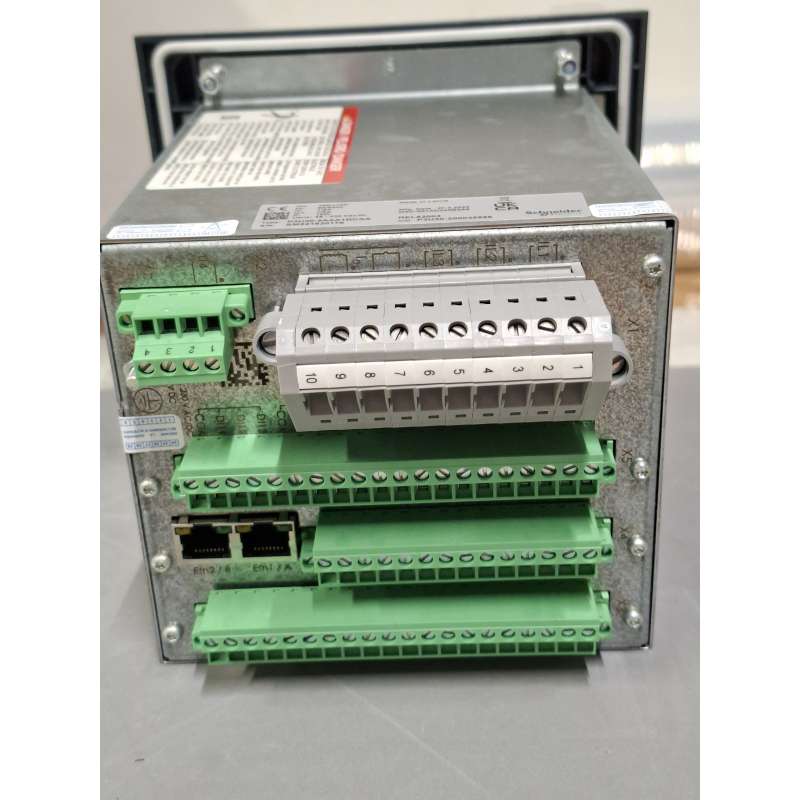

porte di comunicazione	Lato anteriore porta USB con 1 connettore Lato posteriore RJ45 con 2 connettore
protocolli di comunicazione	IEC 61850 ed. 1 IEC 61850 ed. 2 IEC 60870-5-101 DNP3 TCP Modbus TCP Ethernet/IP
compatibilità	RSTP PRP
cybersecurity	Indurimento porte Password di protezione
funzioni di protezione	Sovraccorente di fase 50/51 Sovracorrente di fase direzionale 67 Sovracorrente di guasto a terra 50N/51N Guasto messa a terra direzionale 67N Transitorio del guasto a terra 67NI Squilibrio batteria condensatore 51C Conduttore rotto 46 I2/I1 Cold load pick-up Acceso in guasto (SOTF) Guasto interruttore 50BF Sottopotenza attiva direzionale 37P Localizzatore di guasto 21FL Richiusura 79 Sottocorrente di fase 37 Tempo di avviam. prolungato, rotore bloccato 48/51LR Inibizione del riavvio motore 66 Sovratensione del condensatore 59C Sovracorrente di sequenza inversa 46 Sovratensione 59 Sottotensione 27 Sottotensione sequenza positiva 27P Sovratensione di guasto a terra 59N Frequenza bassa 81/81N Tasso di cambio della frequenza 81R Controllo sincronizzato 25 Relè di blocco 86 Supervisione CT 60 Supervisione TV 60 Detenzione H2 68H2 Detenzione H5 Detenzione H5 68H5 Fasi programmabili 99 Curva programmabile
compatibilità	No
funzioni di misura	Corrente trifase Corrente sequenza omopolare Corrente sequenza positiva Corrente sequenza negativa Corrente rapporto negativo e positivo Tensione da fase a terra Tensione da fase a fase Tensione sequenza omopolare Tensione sequenza positiva Tensione sequenza negativa Tensione rapporto negativo e positivo Reattanza di guasto di cortocircuito Corrente di localizzazione del guasto Reattanza di guasto di terra Frequenza Potenza attiva RMS della potenza attiva Potenza reattiva RMS della potenza reattiva Potenza apparente RMS della potenza apparente Energia attiva Energia reattiva Cos φ Tan φ Angolo di potenza Fattore di potenza Tensione vista del diagramma di fase Corrente vista del diagramma di fase Corrente 2nd, 15th armoniche con THD Tensione 2nd, 15th armoniche con THD Interruzione di tensione Monitoraggio delle condizioni di usura CB
funzioni di controllo	Controllo e monitoraggio del quadro Interblocco programmabile del quadro Controllo locale diagramma single-line Controllo locale con I/O keys Controllo locale/remoto 2 chiavi di funzionamento Applicazione mobile con Easergy SmartApp Web-server Logica programmabile
dispositivi di commutazione controllabili	4 controllati + 8 a display
numero di gruppi di impostazione	4
funzioni di monitoraggio	Supervisione del circuito di sgancio 74 Monitoraggio interruttori Automonitoraggio relè
log e record	Registrazione degli eventi Registrazione dei disturbi Contesto di sgancio
tipo di diagnosi del quadro	CT/VT supervisione codice ANSI: 60 CT supervisione Supervisione del circuito di sgancio codice ANSI: TCS
connessioni - morsetti	Vite rimovibile (ingresso/uscita digitale) Pin rimovibile (currenttransformer) Pin rimovibile (trasformatore di tensione)

Caratteristiche tecniche
soglia di funzionamento	24...230 V CA/CC
protocollo sincronizzazione	SNTP
compatibilità software	EcoStruxure Power Device ESetup Easergy Pro
server web	HTTP server integrato
tipo di visualizzazione	LCD 128 x 64 pixel with diagramma single line
numero di chiavi	2 customizzabile
segnalazione locale	4 LED 8 LED programmabile
Norme di riferimento	IEC
Altezza	169,5 mm
Larghezza	170 mm
Profondità	205 mm
peso prodotto	2,5 kg massimo

Ambiente
condizioni climatiche	Esposizione al calore secco Bb conforme a EN/IEC 60068-2-2 Esposizione al freddo Ad conforme a EN/IEC 60068-2-1 Esposizione a caldo umido in servizio Db conforme a EN/IEC 60068-2-30 Esposizione a caldo umido in servizio Cab conforme a EN/IEC 60068-2-78
robustezza meccanica	Vibrazioni (livello: classe II) conforme a IEC 60255-21-1 Vibrazioni: Fc conforme a IEC 60068-2-6 Urti (livello: classe II) conforme a IEC 60255-21-2 Urti: Ea conforme a IEC 60068-2-27 Test sismici metodo A (livello: classe II) conforme a IEC 60255-21-3 Urti (livello: classe II) conforme a IEC 60255-21-2 Urti: Ea conforme a IEC 60068-2-27
compatibilità elettromagnetica	Test emissioni conforme a IEC/EN 60255-26 ed. 3 Test emissioni classe A conforme a CISPR 11 Test emissioni classe A conforme a CISPR 22 Immunità EMC conforme a IEC/EN 60255-26 ed. 3 Immunità EMC conforme a EN/IEC 61000-4-18 Immunità EMC livello 4 conforme a EN/IEC 61000-4-2 Immunità EMC livello 3 conforme a EN/IEC 61000-4-3 Immunità EMC livello 4 conforme a EN/IEC 61000-4-4 Immunità EMC livello 3 conforme a EN/IEC 61000-4-5 Immunità EMC livello 3 conforme a EN/IEC 61000-4-6 Immunità EMC conforme a EN/IEC 61000-4-8 Immunità EMC livello 5 conforme a EN/IEC 61000-4-9 Immunità EMC conforme a EN/IEC 61000-4-29 Immunità EMC conforme a EN/IEC 61000-4-11 Immunità EMC conforme a EN/IEC 61000-4-17
temperatura ambiente di funzionamento	-40…65 °C
grado di protezione IP	IP54 conforme a CEI 60529
massima altitudine di lavoro	2000 m
trattamento di protezione	Rivestimento conforme
umidità relativa	0…95 %, senza condensa
