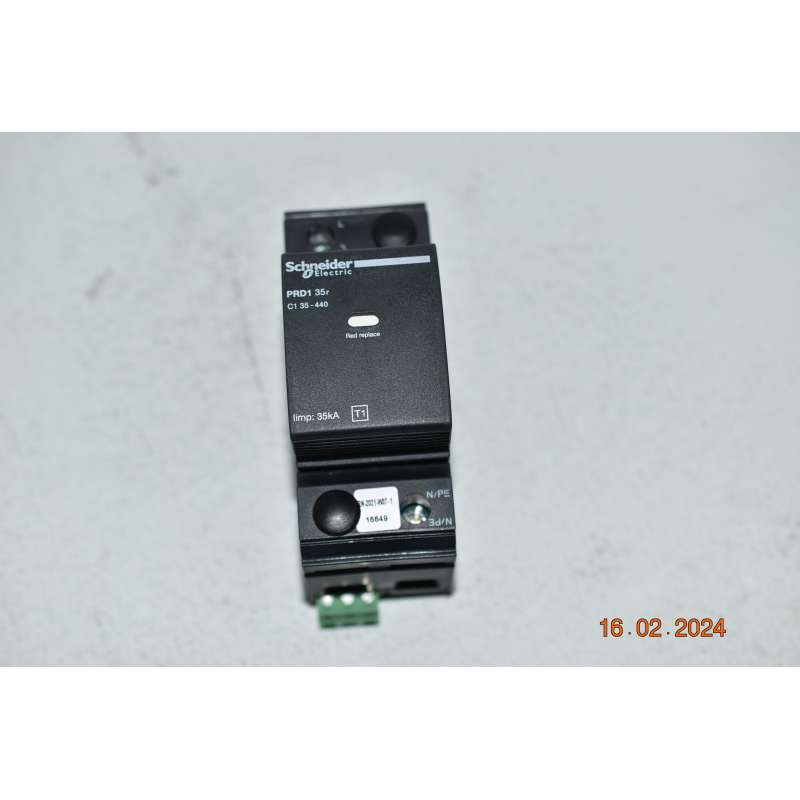

Scaricatore Acti9 PRD1 35r 1P 35KA Schneider 16649 Tipo 1 Antifulmine

Riferimento: 2247/CA3/DX/Q1 Cassa 1

Condizione: Nuovo (Altro)

110,00 € tasse incl.

Più dettagli

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Scaricatore di sovratensione
Descrizione delle condizioni	Senza confezione originale
Marca	Schneider Electric

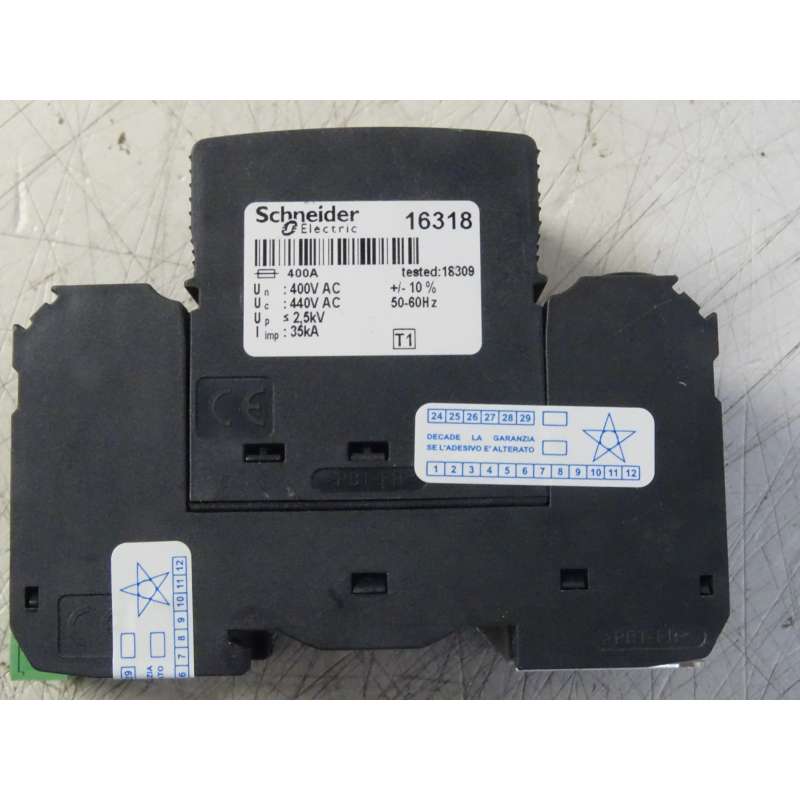

Codice Schneider	16649+16318

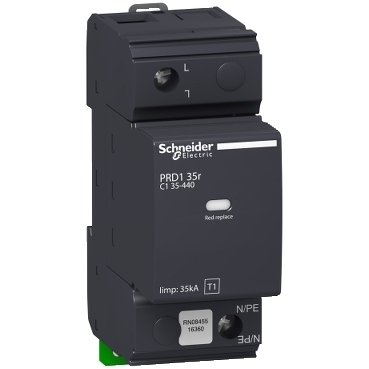

Scaricatore PRD1 35r 1P 35KA Schneider 16649 Tipo 1 Antifulmine

Questo prodotto Acti9 PRD135r è uno scaricatore modulare che protegge le installazioni elettriche 1P dai fulmini diretti. La corrente di scarica massima Imax è 50 kA. La corrente di scarica nominale In è di 35 kA. Lo scaricatore di tipo 1 è consigliato per le installazioni elettriche nel settore dei servizi e per gli edifici industriali protetti da un parafulmine. Viene utilizzato per condurre la corrente diretta del fulmine, che si propaga dal conduttore di terra ai conduttori di rete. Gli scaricatori con l'indicazione "r" presentano il trasferimento remoto delle informazioni "Cartuccia da sostituire". La tensione di funzionamento continua massima Uc in modalità comune (tra il neutro e la terra) è di 440 V AC. La tensione di funzionamento massima in continuo in modalità differenziale (tra la fase e il neutro) è di 440 V AC. Il livello di protezione della tensione Up in modalità comune (tra la fase e la terra) è 2,5 kV. La tensione di esercizio nominale Ue è da 400VAC a 690VAC +/- 10%. Il colore del prodotto è grigio antracite (RAL7016). Le dimensioni sono (W) 36 mm x (H) 99 mm x (D) 71 mm. Il peso è 401 g. Il grado di protezione è IP20 e IP40 in un involucro modulare. La temperatura di funzionamento è compresa tra -25°C e +60°C. La temperatura di stoccaggio è compresa tra -40°C e +85°C. Questo prodotto è conforme alle norme IEC 61643-11 e IEC 61643-11.

IL PRODOTTO E NUOVO MA NON HA LA SUA CONFEZIONE ORIGINALE
Caratteristiche

Gamma di prodotti	Acti9
Nome prodotto	Acti9 PRD1
Tipo prodotto	Sistema antifulmine con cartuccia inseribile
Nome dispositivo	PRD1 35r
Applicazione	Distribuzione
Norme di riferimento	EN 61643-11 CEI 61643-11
Certificazioni prodotto	CE
marchi qualità	NF
Numero di poli	1P
segnalazione remota	Con
composizione contatti segnale	1 SD (1 C/O)
tipo limitatore sovratensioni	Rete distribuzione elettrica
sistema di messa a terra	IT TN-C

Caratteristiche tecniche
Tipo di scaricatore	Tipo 1
tecn. limitatore sovratensioni	Spinterometro
Tensione nominale di impiego [Ue]	400/690 V CA TN 400 V CA IT
[In] nominal discharge current	Modo comune: 35 kA (L/PE) Modo differenziale: 35 kA (L/N)
[Imax] maximum discharge current	Modo differenziale: 50 kA L/N
Iimp corrente impulsiva	Modo differenziale: 35 kA L/N Modo comune: 35 kA L/PE 17,5 A s
tensione massima di funzionamento continuo [Uc]	Modo comune: 440 V L/PE Modo differenziale: 440 V L/N
Livello protezione tensione [Up]	Modo comune <2,5 kV tipo 1 L/PE
Sovratensione temporanea [Ut]	580 V L/N 5 s "tenuta" 800 V N/PE 7200 s "tenuta" 1640 V L/N 0,2 s "modalità safe mode"
corrente susseguente	50 kA modo differenziale L/N
[Isccr] short-circuit current rating	50 kA
tipo dispositivo di sezionamento	Interruttore associato NSX 160B 160 A - Icu 10 kA Interruttore associato NSX 160B 160 A - Icu 15 kA Interruttore associato NSX 160B 160 A - Icu 25 kA Interruttore associato NSX160F 160 A - Icu 36 kA Interruttore associato NSX160N 160 A - Icu 50 kA Associated fuse gG 400 A
tensione circuito di segnalazione	1 A/250 V CA 1 A/30 V CC
sistema di montaggio	Aggancio (guida DIN)
passo 9 mm	4
altezza	99 mm
larghezza	36 mm
profondità	71 mm
peso prodotto	401 g
Colore	Grigio antracite (RAL 7016)
[Ipe] Ground residual current	0,005 mA
connessioni - morsetti	Morsetto a gabbia (parte superiore o inferiore) 10…25 mm² flessibile Morsetto a gabbia (parte superiore o inferiore) 16…35 mm² rigido
coppia di serraggio	4,5 Nm

Ambiente
grado di protezione IP	IP20
grado di protezione IK	IK05 conforme a CEI 62262
umidità relativa	5…95 %
Altitudine di funzionamento	Acti9 iCV40 ARC
Temperatura ambiente	-25…60 °C
