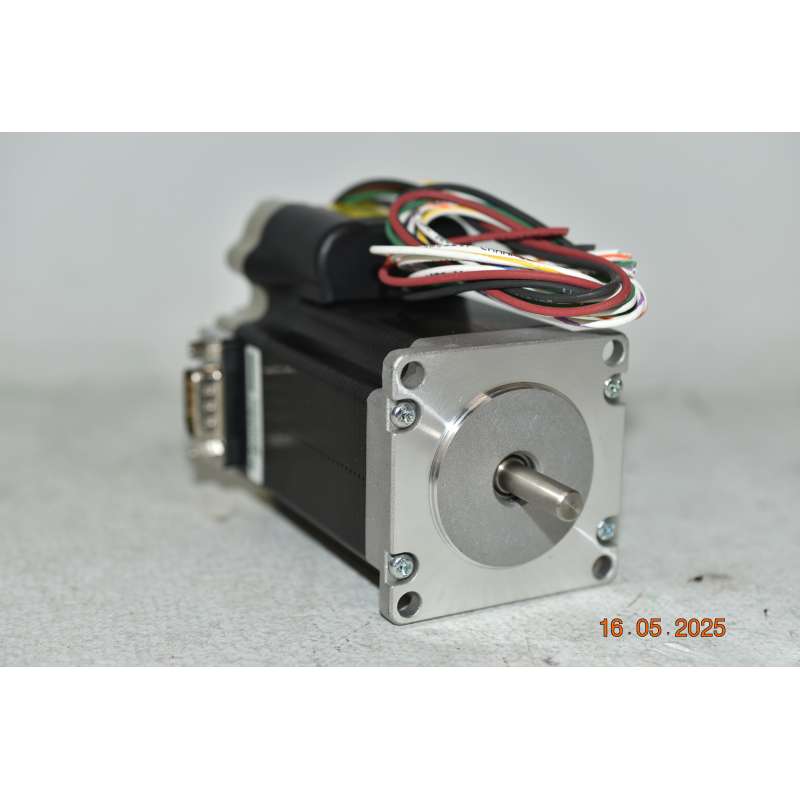

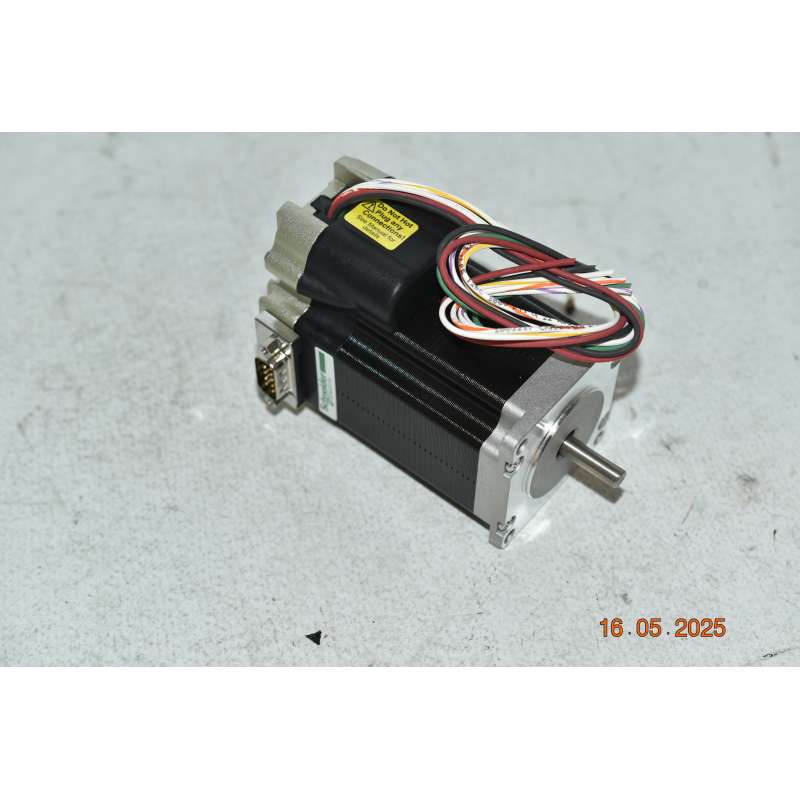

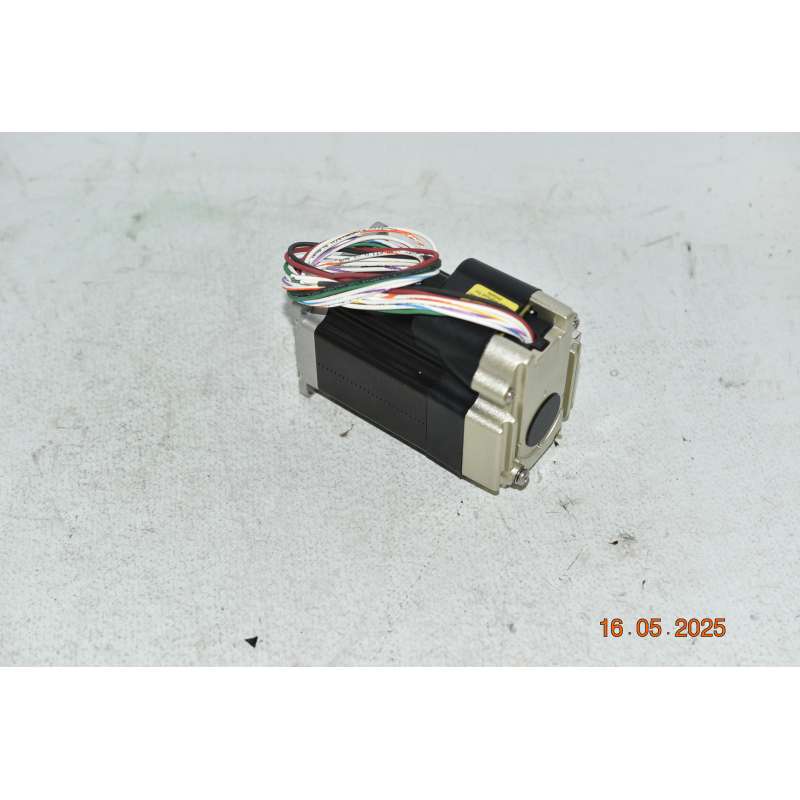

ILT2A573MB1A Schneider Motore Passo Passo 2 fasi 24..48 V CANopen DS402

Riferimento: 6407/DC1/SX/Q15

Condizione: Nuovo

300,00 € tasse incl.

15 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	Motore elettrico
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

ILT2A573MB1A Schneider Motore Passo Passo 2 fasi 24..48 V CANopen DS402

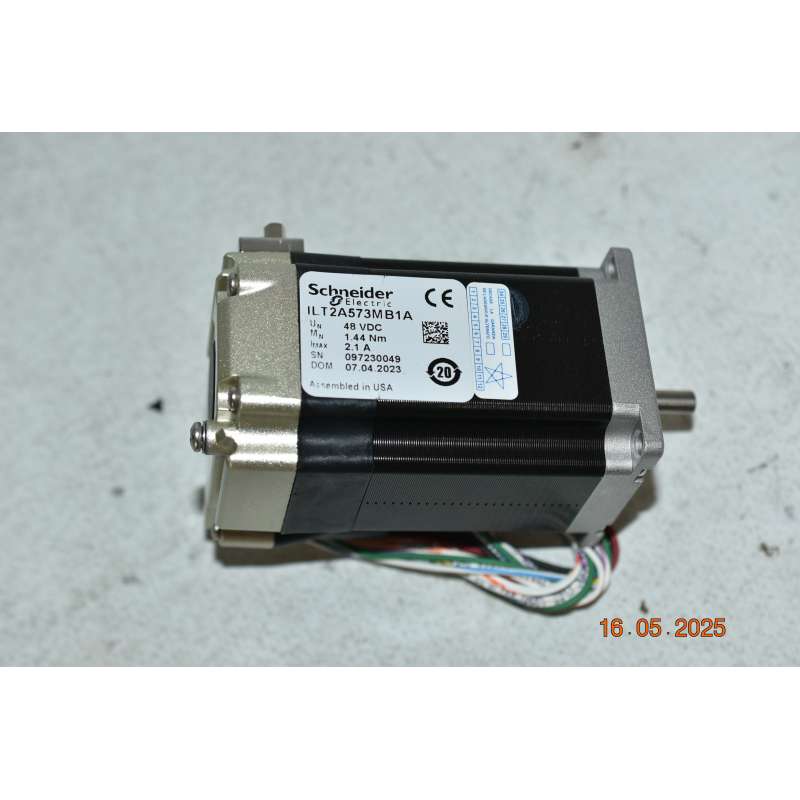

Seriale 097230049

Gamma Prodotto	Azionamento integrato Lexium
Tipo Prodotto	Azionamento del movimento integrato
Nome Dispositivo	ILT
tipo motore	Motore passo-passo a 2 fasi
Tipo di rete	DC
Collegamento elettrico	Cavi volanti
Tensione alimentazione nominale [us]	24...48 V
Interfaccia di comunicazione	CANopen DS402
lunghezza	98,55 mm
tipo di avvolgimento	Velocità di rotazione media e coppia media
Freno di stazionamento	Senza
Tipo scatola ingranaggi	Senza
velocità nominale	300 giri/min a 24 V 450 giri/min a 48 V
Coppia di attesa	1,44 Nm

Caratteristiche tecniche
Velocità di trasmissione	10, 20, 50, 100, 125, 250, 800, 1000 kbauds
Supporto Di Montaggio	Flangia
Dimensione flangia	57 mm
Tipo di encoder	Index pulse
Limiti tensione alimentazione	12…48 V
assorbimento di corrente	3,2 A massimo continuo
Tipo ingresso/uscita	4 segnali (ciascuno da utilizzare come ingresso o uscita)
Stato tensione 0 garantito	<= 0.8 V
Stato tensione 1 garantito	>= 2.2 V
corrente ingresso digitale	1,75 mA a 24 V per interfaccia segnale 24 V
Tensione uscita digitale	5...24 V
massima corrente di commutazione	275 mA Quattro canali 600 mA Canale singolo
Tipo di protezione	Sovraccarico della tensione di uscita Cortocircuito della tensione di uscita
coppia max di arresto	1,44 Nm
Coppia di stallo continua	1,44 Nm
risoluzione velocità di feedback	1000 passi 10000 passi 12800 passi 1600 passi 200 passi 2000 passi 20000 passi 25000 passi 25600 passi 3200 passi 400 passi 40000 passi 5000 passi 50000 passi 51200 passi 6400 passi 800 passi
errore di precisione	+/-0,3 arco/min
Inerzia del rotore	0,46 kg.cm²
durata in ore	20000 H
Marcatura	CE
Peso Netto	1,11 kg

Ambiente
Norme Di Riferimento	EN 61000-3-2 : 2006 IEC 61000-4-6 Immunità CEM IEC 61000-4-2 IEC 61000-4-3 IEC 61000-4-4 IEC 61000-4-5 IEC 61000-4-11 EN 61000-3-3:1995, A1:2001, A2:2005 EN 55011:2007, A2:2007 per Gruppo 1, Classe A
Temperatura ambiente di funzionamento	50…65 °C (con declassamento potenza del 2 % per °C) 0…50 °C (senza declassamento)
temperatura ammessa vicino al dispositivo	100 °C
Temperatura Di Stoccaggio	-25…70 °C
Altitudine di funzionamento	<= 1000 m senza declassamento
Umidità relativa	15…85 % senza condensa
Grado di protezione IP	IP20 totale eccetto bronzina dell'albero: conforme a EN/IEC 60034-5 IP41 bronzina dell'albero: conforme a EN/IEC 60034-5

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	9,0 cm
Confezione 1: larghezza	13,5 cm
Confezione 1: profondità	19,8 cm
Confezione 1: peso	1,303 kg

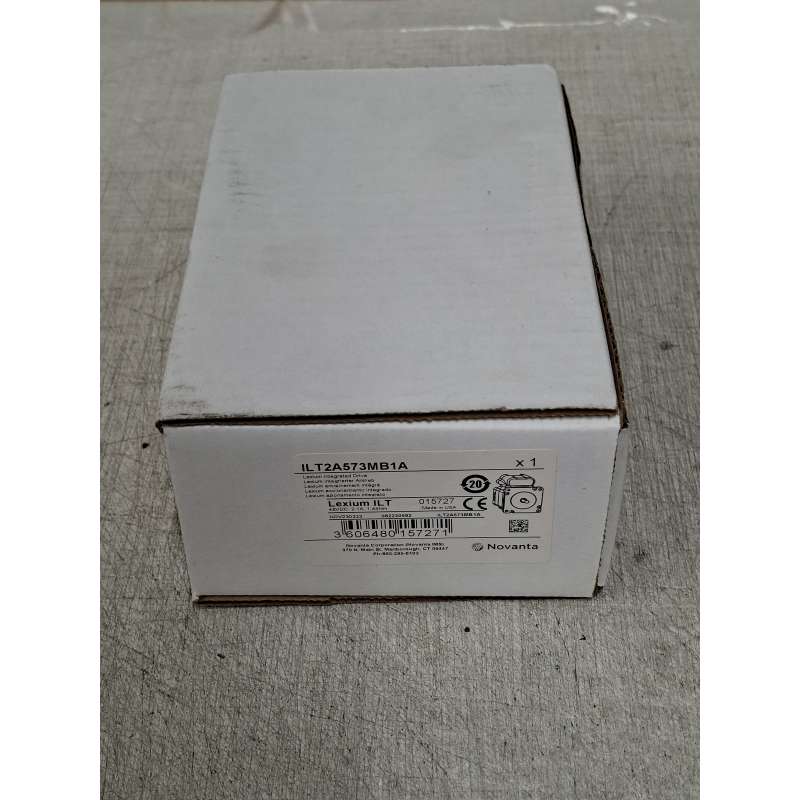

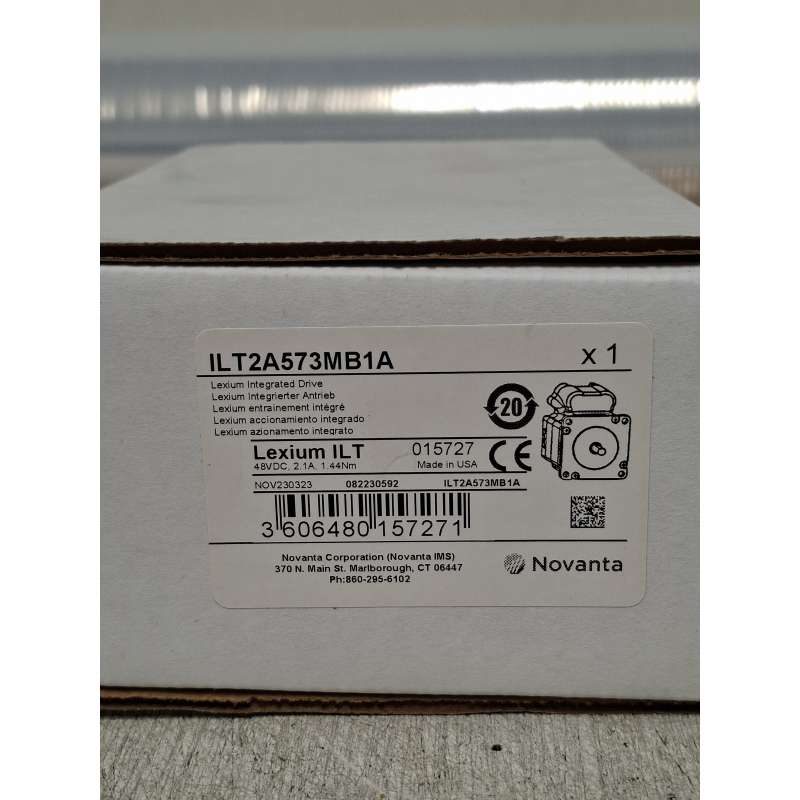

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
