SH30401P17A2100 Schneider Servomotore 0,2 Nm no Freno

Riferimento: 6222/DH2/DX/Q0

Condizione: Nuovo (Altro)

350,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Motore elettrico
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

SH30401P17A2100 Schneider Servomotore 0,2 Nm no Freno IP65 Conn. 90° Albero con Chiavetta Multi T 16 Sin/Cos PacDrive 3
Seriale:3100188130

Caratteristiche:

Presentazione
Compatibilità Gamma	PacDrive 3
Nome Dispositivo	SH3.....P
Tipo Prodotto	Servo motore

Batterie e tempi di funzionamento
Massima velocità meccanica	9000 rpm
Tensione alimentazione nominale [us]	115...480 V
Numero di fasi della rete	Trifase
Corrente di stallo continua	1,12 A
Coppia di stallo continua	0,21 Nm a 115...480 V trifase
Potenza continua	170 W
Coppia di stallo max (picco)	0,75 Nm a 480 V trifase
Potenza nominale di uscita	77 W a 115 V monofase 77 W a 230 V monofase 166 W a 400 V trifase 166 W a 480 V trifase
Coppia nominale	0,176 Nm a 115 V monofase 0,176 Nm a 230 V monofase 0,184 Nm a 400 V trifase 0,184 Nm a 480 V trifase
Velocità nominale	4000 giri/min a 115 V monofase 4000 giri/min a 230 V monofase 9000 rpm a 400 V trifase 9000 rpm a 480 V trifase
Irms corrente max	4,5 A
Tipo di albero	Con chiavetta
Diametro dell'albero	8 mm
Lunghezza albero	25 mm
Larghezza chiave	3 mm
Grado di protezione IP	IP65 motore: conforme a EN/IEC 60034-5 IP65 bronzina dell'albero: conforme a EN/IEC 60034-5
Tipo di encoder	SinCos Hiperface assoluto multigiro
Risoluzione del segnale velocità	16 Sin/Cos per rivoluzione
Freno di stazionamento	Senza
Supporto Di Montaggio	Flangia standard internazionale
Dimensione flangia	40 mm
Collegamento elettrico	Connettori a 90° ruotabili
Costante coppia	0,19 Nm/A a 120 °C
Costante della forza elettromotrice inversa (f.e.m.)	13,6 V/krpm a 20 °C
Numero di poli motore	5
Inerzia del rotore	0,0232 kg.cm²
Resistenza statore	17,2 Ohm
Induttanza statore	14,6 mH
Tipo di raffreddamento	Convezione naturale
lunghezza	73,4 mm
Diametro collare di centraggio	30 mm
Profondità collare di centraggio	2,5 mm
Numero di fori di montaggio	4
Diametro dei fori di montaggio	4,5 mm
Diametro del cerchio dei fori di montaggio	46 mm
peso prodotto	0,4 kg

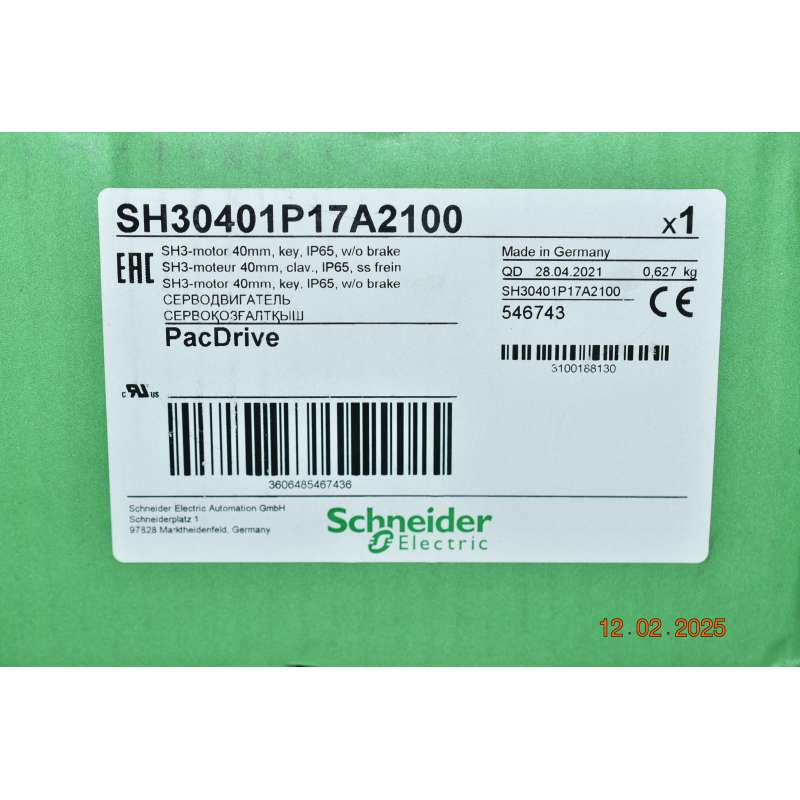

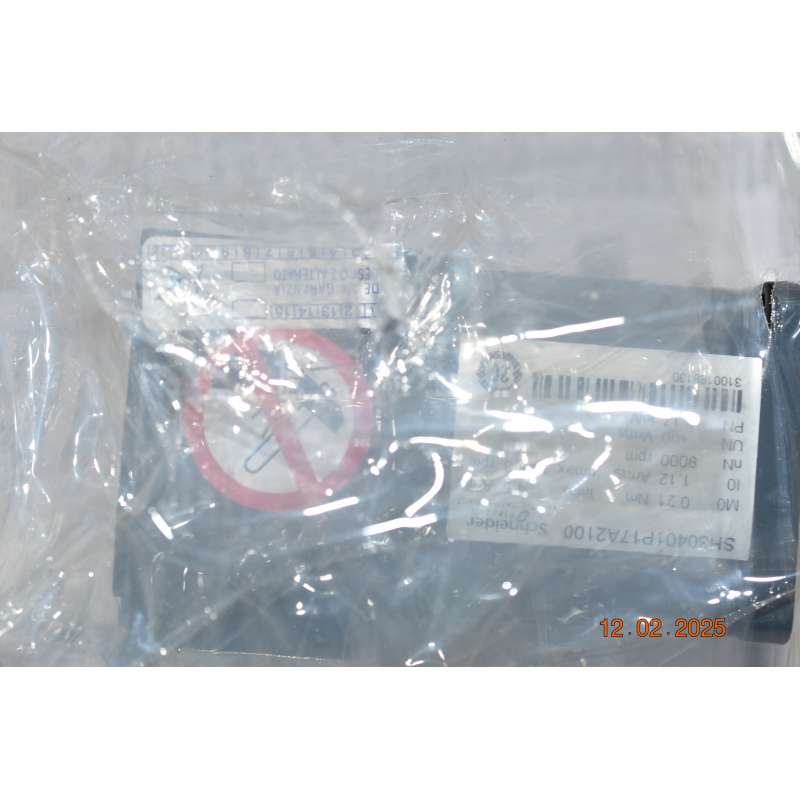

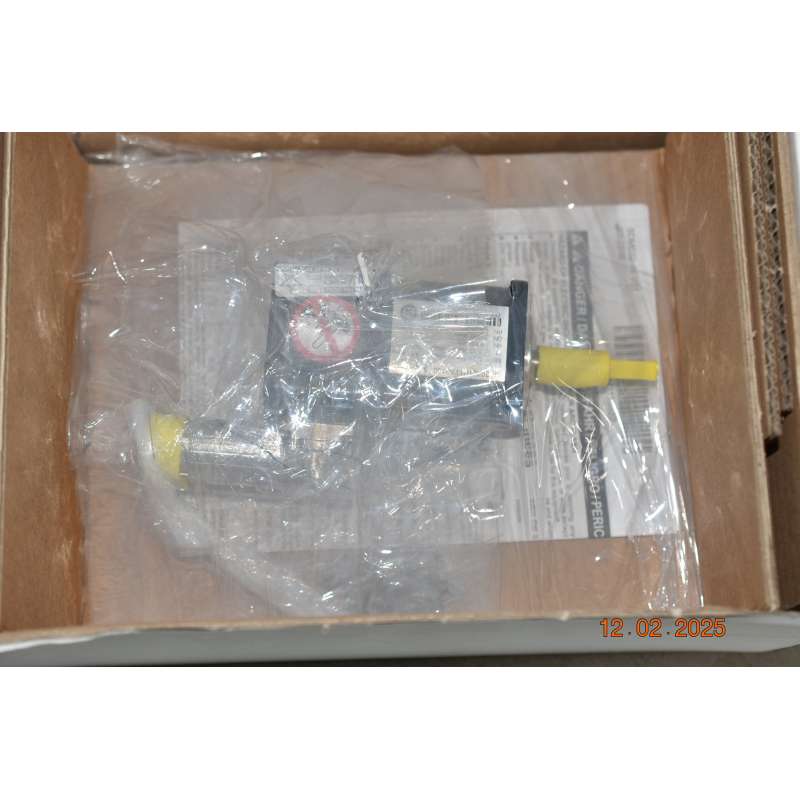

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
