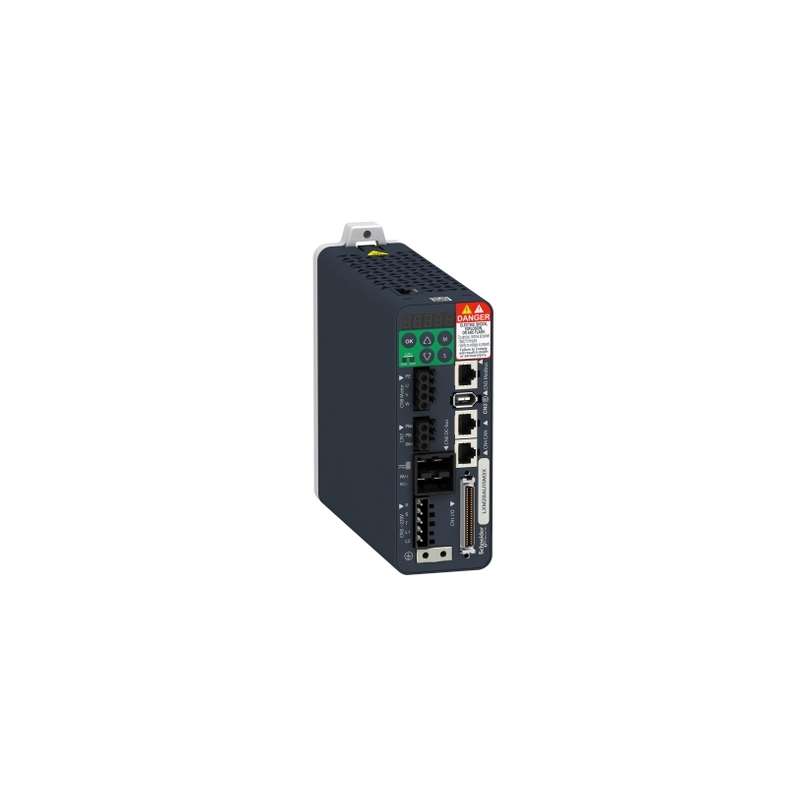

LXM28AU15M3X Schneider LEXIUM Servo Drive CanOpen CanMotion 1,5KW 200/230Vac Revisione RS08C

Riferimento: 6137/DC2/SX/Q2

Condizione: Nuovo

650,00 € tasse incl.

2 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	AC Servo Driver
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

LXM28AU15M3X Schneider LEXIUM Servo Drive CanOpen CanMotion 1,5KW 200/230Vac Revisione RS08C
Seriale:A15WXH062200340

Il servoazionamento di movimento dispone di filtro EMC, CANopen integrato, CAN motion interfaccia display a 7 segmenti con 5 pulsanti. È un servoazionamento per il movimento con una tensione di alimentazione nominale di 220 V (monofase e trifase), una corrente di uscita di 7 A, una potenza nominale di 1,5 kW e una potenza continua di 1500 W. È dotato di morsetti a molla per il collegamento elettrico e connettori RJ45 (CN4) per il movimento CANopen/CAN. Esiste un isolamento elettrico tra l'alimentazione e il controllo. Offre interfacce di comunicazione CANopen e CAN e interfaccia fisica RS485 per slave di linea seriale Modbus. È un prodotto classificato IP20. Le sue dimensioni sono 55 mm (larghezza) x 170 mm (profondità) x 150 mm (altezza). Pesa 1,2 kg. È adatto per soluzioni di controllo delle macchine. Questo prodotto è certificato da CE, CSA e CULus. È conforme alle norme EN/IEC 61800-5-1. Questo prodotto è compatibile con il servomotore BCH2 (130 mm, stack 3) a 1500W. La gamma Lexium 28 offre combinazioni predeterminate per soddisfare i requisiti delle applicazioni di controllo del movimento e ottimizzare le prestazioni dell'installazione. Servoazionamenti Lexium 28 e servomotori Lexium BCH2, bundle ottimizzati per macchine compatte.

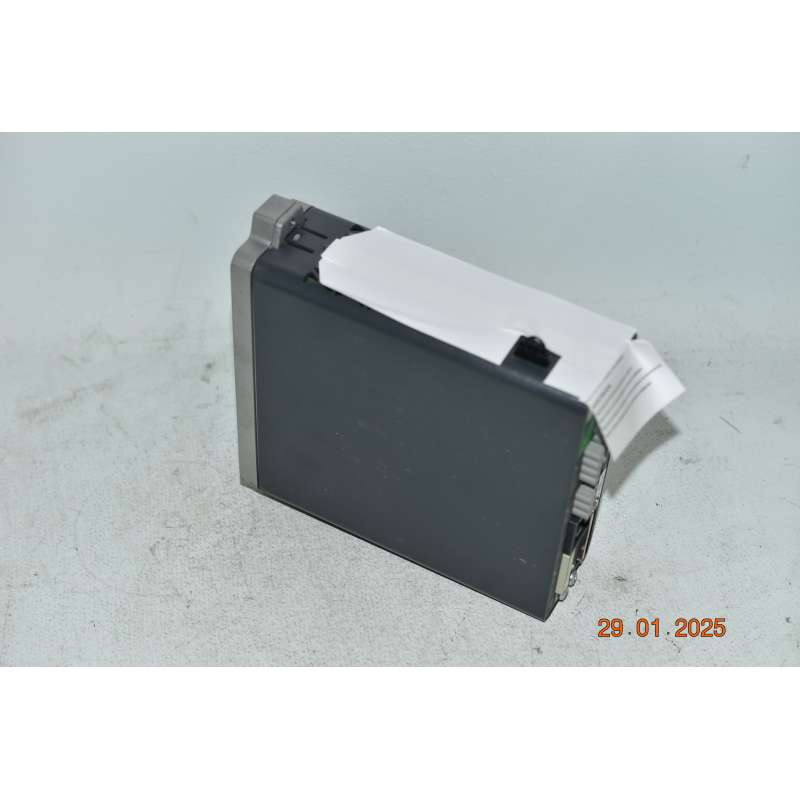

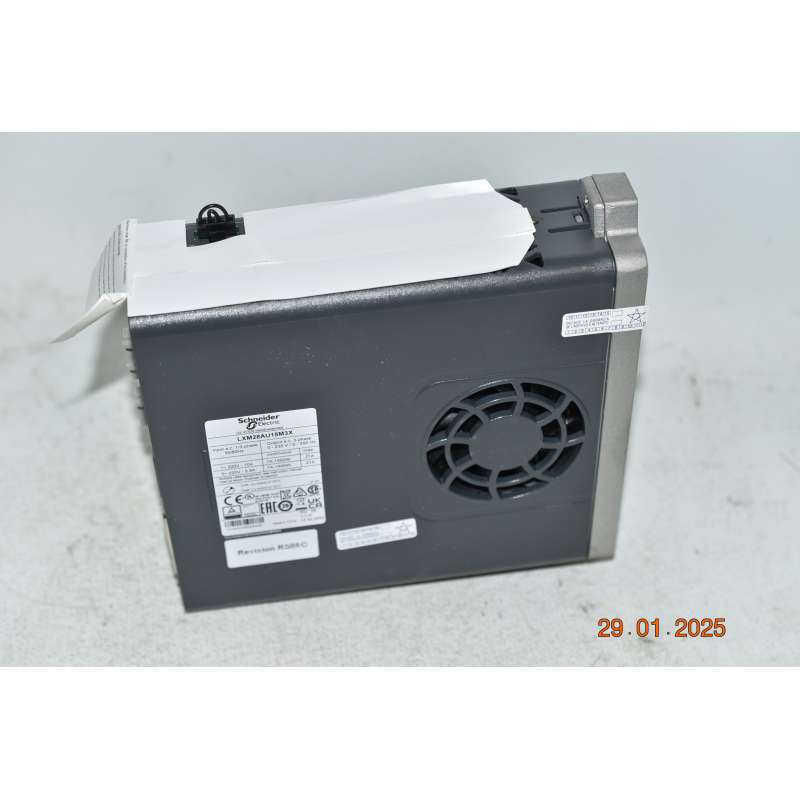

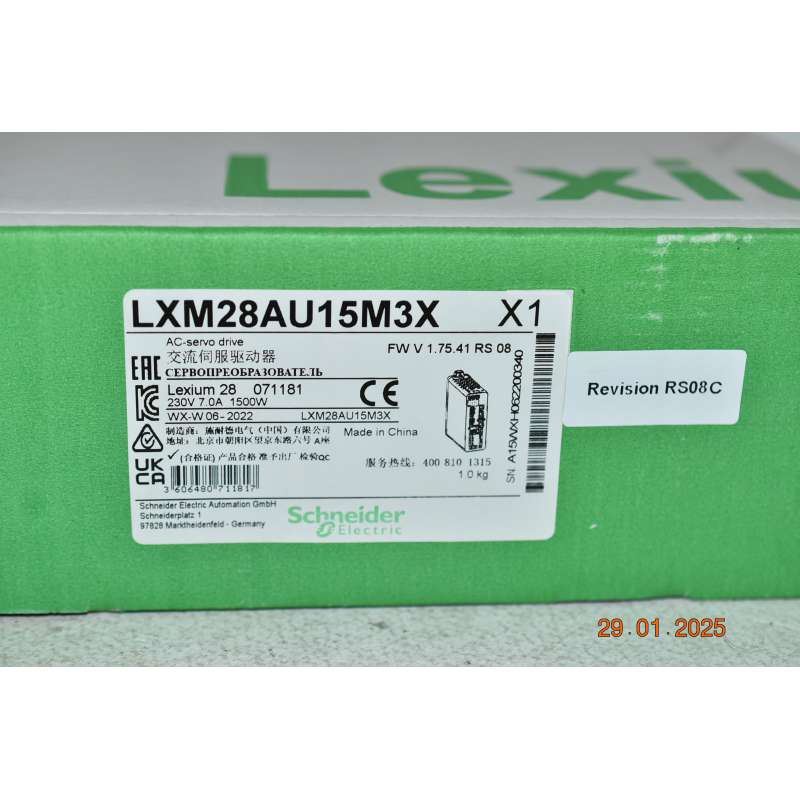

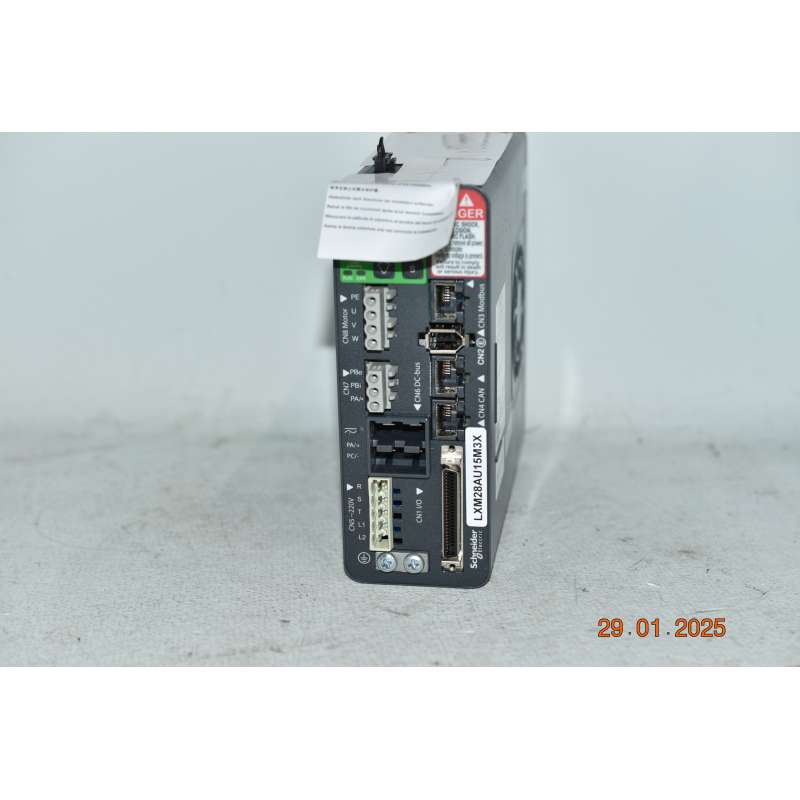

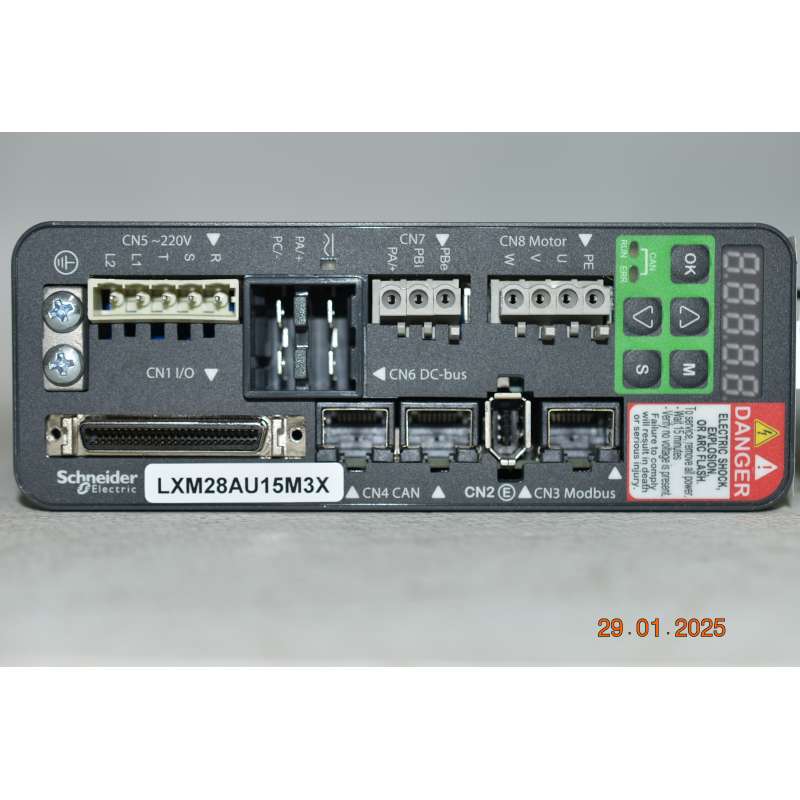

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda

Caratteristiche:

Gamma Prodotto	Lexium 28
Nome Dispositivo	LXM28A
Tipo Prodotto	Servoazionamento movimento
Formato del variatore	Compact housing
corrente di linea	10 A 166,6 % a 220 V, monofase 10 A 144,8 % a 220 V, trifase

Batterie e tempi di funzionamento
Numero di fasi della rete	Trifase Monofase
Tensione nominale di alimentazione [Us]	200...240 V (- 10...15 %) per trifase 200...240 V (-20...15%) per monofase
limiti della tensione di alimentazione	200…255 V trifase 170…255 V monofase
Frequenza di alimentazione	50/60 Hz - 5...5 %
Frequenza Di Rete	47,5...63 Hz
Filtro EMC	Senza filtro EMC
Corrente di uscita continua	7 A a 16 kHz
Corrente di uscita di picco per 3 secondi	21 A a 220 V
potenza continua	1500 W a 220 V
alimentazione nominale	1,5 kW a 220 V 16 kHz
Frequenza di commutazione	16 kHz
Categoria di sovratensione	III
Massima corrente di dispersione	4,5 mA
Tensione di uscita	<= tensione di alimentazione
isolamento elettrico	Tra potenza e controllo
tipo di cavi	Cavo motore schermato 0…55 °C) rame
collegamento elettrico	Terminale a molla, capacità di serraggio: 1,3...1,5 mm², AWG 16 (L1-L2) Terminale a molla, capacità di serraggio: 1,3...1,5 mm², AWG 16 (R, S, T) Terminale a molla, capacità di serraggio: 1,3...1,5 mm², AWG 16 (U, V, W, PE) Terminale a molla, capacità di serraggio: 1,3...1,5 mm², AWG 16 (PA/+, PBe)
numero ingressi digitali	8 programmabile (CN1) 1 pulse train input (PTI) (CN1) 2 fast capture (CN1) 1 safety function STO (CN9)
Tensione ingresso digitale	24 V CC per logica
Logica ingresso digitale	Positiva o negativa (CN1)
numero uscite digitali	5 uscita logica (CN1) a 12...24 V CC 1 pulse train output (PTO) (CN1)
tensione uscita digitale	12...24 V DC
Logica uscita digitale	Positivo o negativo (CN1)
Numero ingressi analogici	2
errore precisione assoluta	0.001
tipo ingresso analogico	Ingresso tensione analogico V_REF: - 10...10 V, impedenza: ingresso digitale, risoluzione: 14 bit Ingresso tensione analogico T_REF
Tipo segnale di controllo	Feedback dell'encoder del servomotore CN2
Tipo di protezione	Contro polarità inversa: segnale ingressi Contro cortocircuiti: segnale uscite Sovracorrente: motore Sovratensione: motore Sottotensione: motore Sovratemperatura: motore Sovraccarico: motore Overspeed: motore
Funzione di sicurezza	STO (safe torque off), integrato
Livello di sicurezza	SIL 2 conforme a IEC 61800-5-2: 2007 SIL 2 conforme a IEC 61508-1: 2010 PL d/category 3 conforme a ISO 13849-1: 2008 SIL 2 conforme a ISO 13849-1: 2009/AC SIL 2 conforme a IEC 60204-1: 2006 SIL 2 conforme a IEC 60204-1: 2009/A1 SIL 2 conforme a IEC 60204-1: 2010/AC SIL 2 conforme a IEC 62061: 2012
Interfaccia di comunicazione	CANopen, integrato CANmotion, integrato
tipo di connettore	RJ45 (CN4) per CANopen, CANmotion
Metodo di accesso	Schiavo
Velocità di trasmissione	250 kbit/s per lunghezza bus di 100…250 m per CANopen, CANmotion 500 kbit/s per lunghezza bus di 4…100 m per CANopen, CANmotion 1 Mbit/s per lunghezza bus di 4 m per CANopen, CANmotion
Numero di indirizzi	1…127 per CANopen, CANmotion
Interfaccia fisica	RS485 per slave Modbus seriale
LED di stato	1 LED (rosso) charge 1 LED (giallo e rosso) RUN 1 LED (rosso) errore
funzione di segnalazione	Servo status and fault codes five 7-segment display units
Marcatura	CULus CSA EAC
Tipo di raffreddamento	Ventola integrata
Posizione operativa	Verticale
compatibilità prodotto	Servo motore BCH2 (130 mm, 3 a 1500 W
Larghezza	55 mm
Altezza	150 mm
Profondità	170 mm
peso prodotto	1,2 kg
Corrente di uscita di picco per 3 secondi (2)	21 A a 220 V
Corrente di uscita di picco per 3 secondi (3)	21 A a 220 V

Ambiente
Compatibilità elettromagnetica	Emissione condotta - test level: livello B categoria C3 conforme a IEC 61800-3
Norme Di Riferimento	IEC 61800-5-1
Certificazioni Prodotto	CSA cULus EAC
grado di protezione IP	3 barre di collegamento
resistenza alle vibrazioni	3M4 ampiezza = 3 mm (f = 9…200 Hz) conforme a IEC 60947-4-2
resistenza agli shock	10 gn, type I conforme a IEC 60947-4-2
umidità relativa	5…95 % senza condensa
Temperatura Ambiente Operativa	0…55 °C
Temperatura Di Stoccaggio	-25…65 °C
Altitudine di funzionamento	<= 1000 m con declassamento corrente dell'1,5% per °C > 1000...2000 m 1 % per 100 m
