LXM32SD12N4 Schneider Electric Servo Drive AC Sercos III 12 A Trifase 208/400/480 Vca

Riferimento: 6031/HD1/Bancale 3/Q19

Condizione: Nuovo (Altro)

295,00 € tasse incl.

5 Articolo Articoli

Maggiori informazioni
Scheda tecnica

Tipo	AC Servo Driver
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

LXM32SD12N4 Schneider Electric Servo Drive AC Lexium 32 Sercos III 12 A Trifase 208/400/480 Vca
Seriale: 3324056535

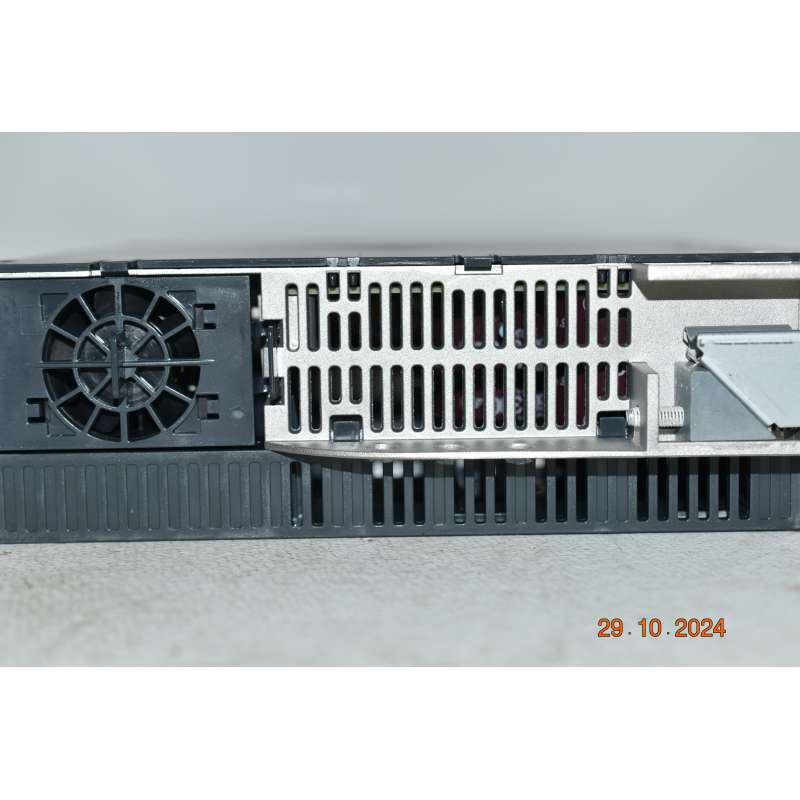

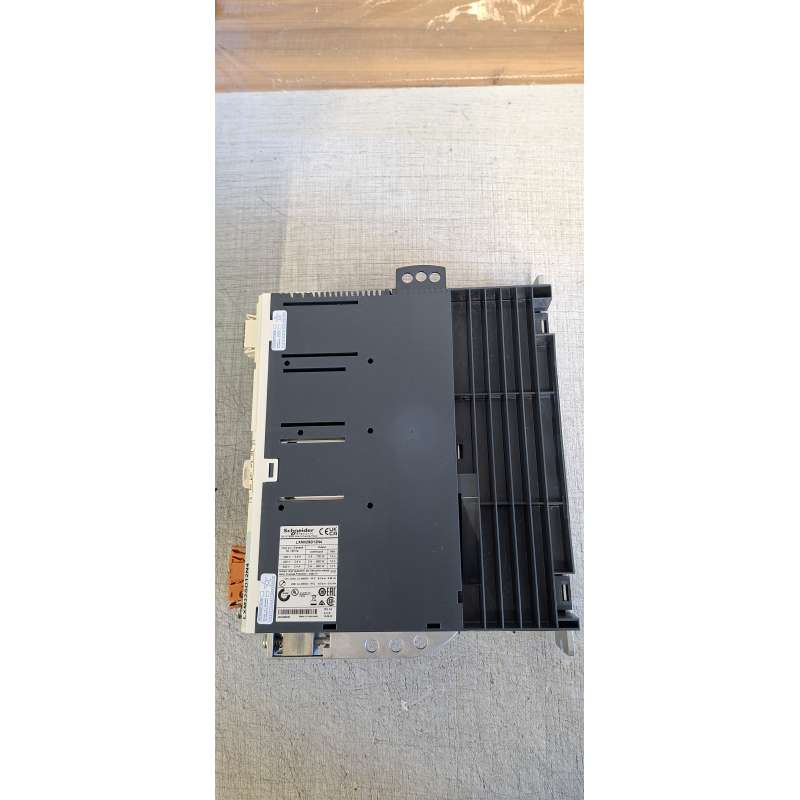

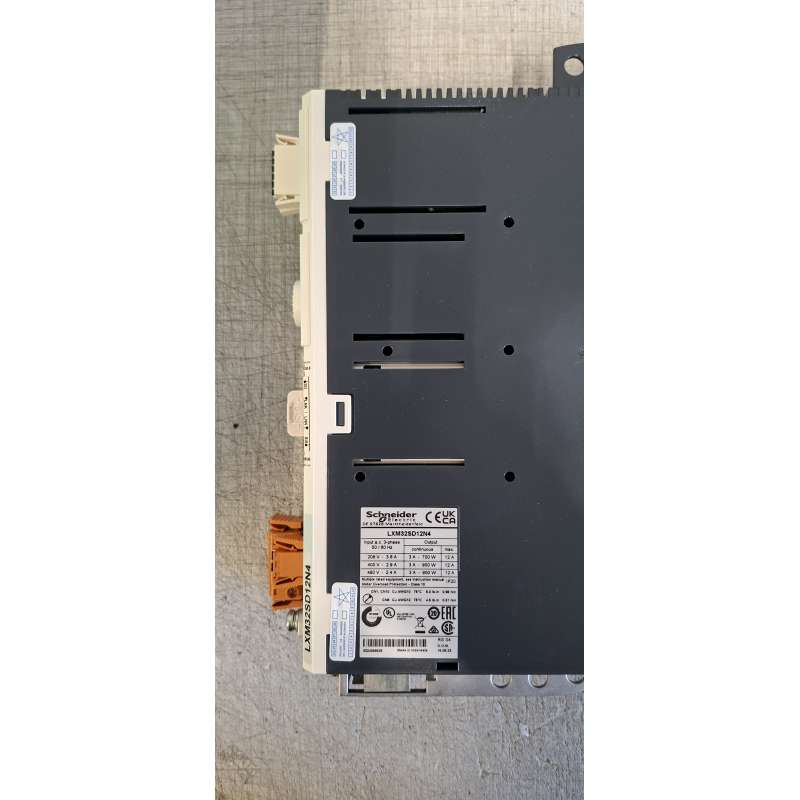

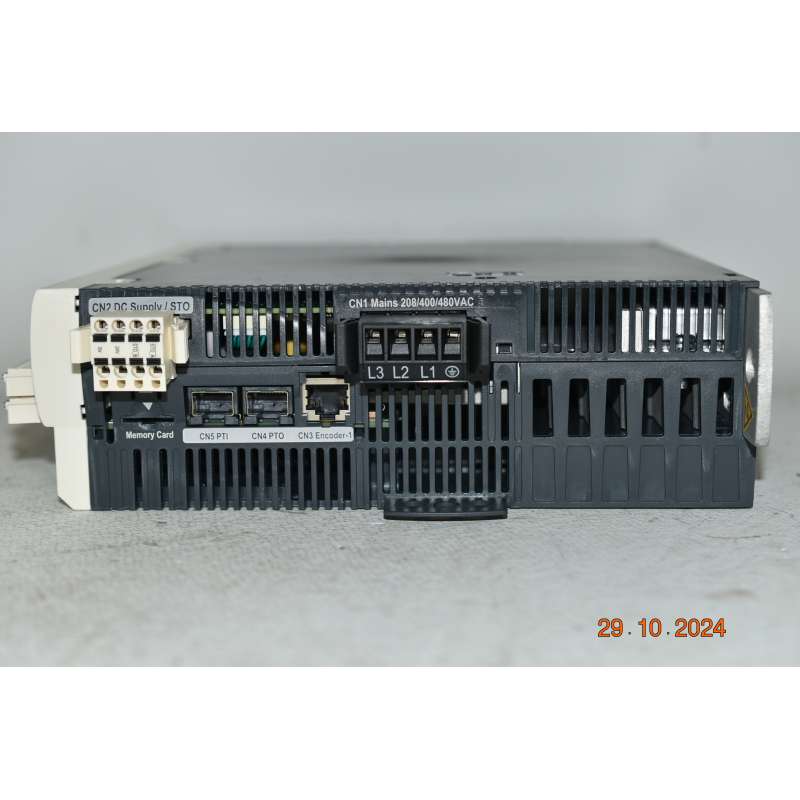

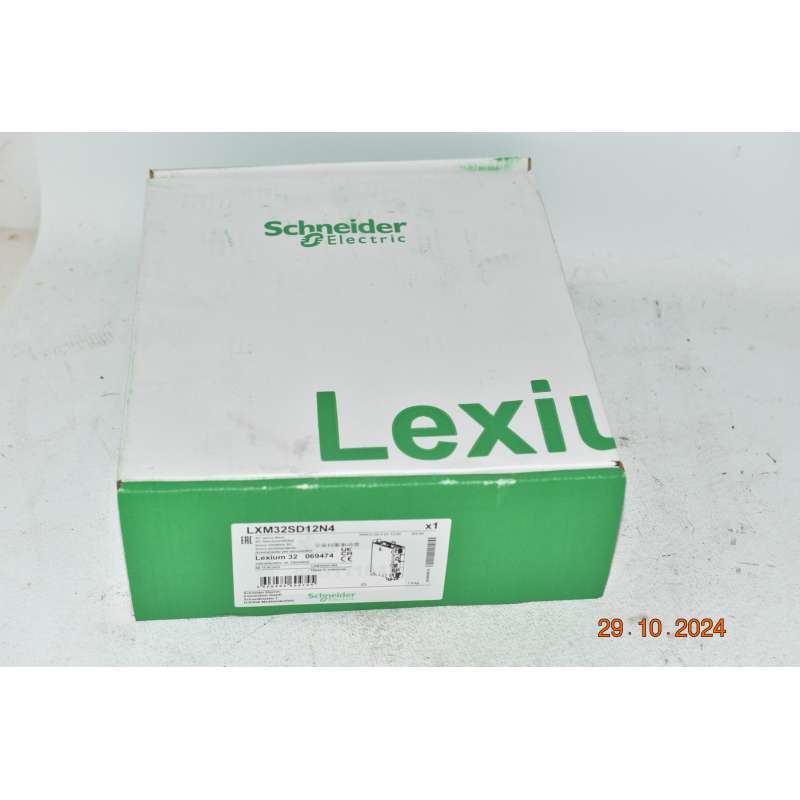

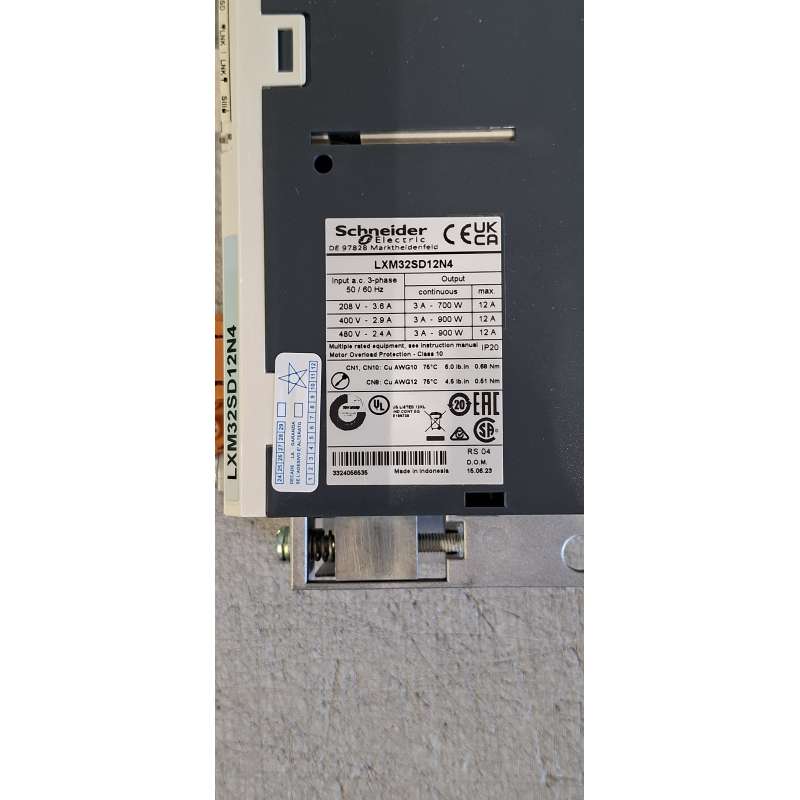

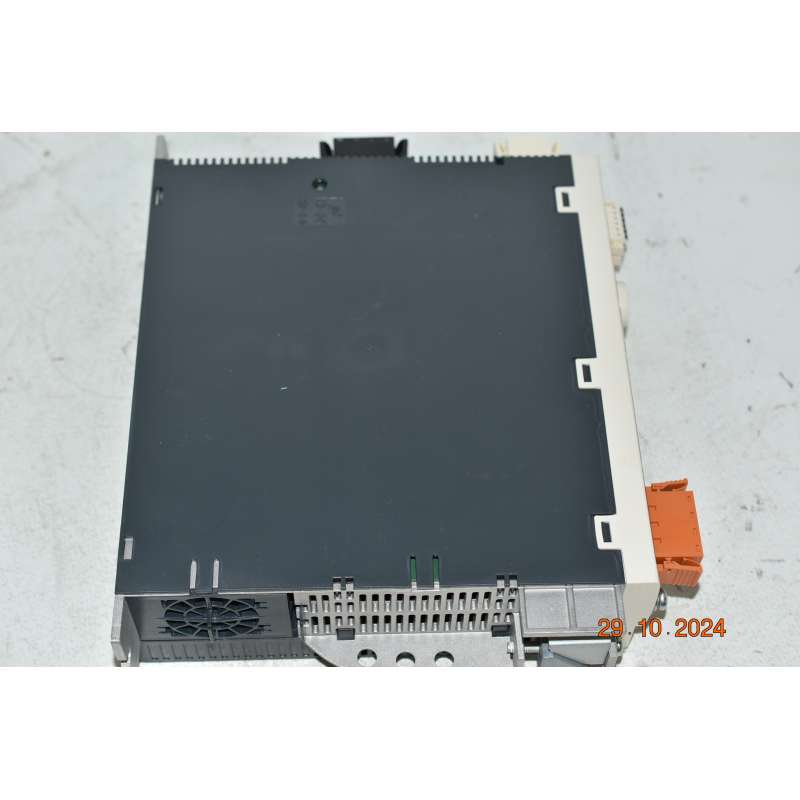

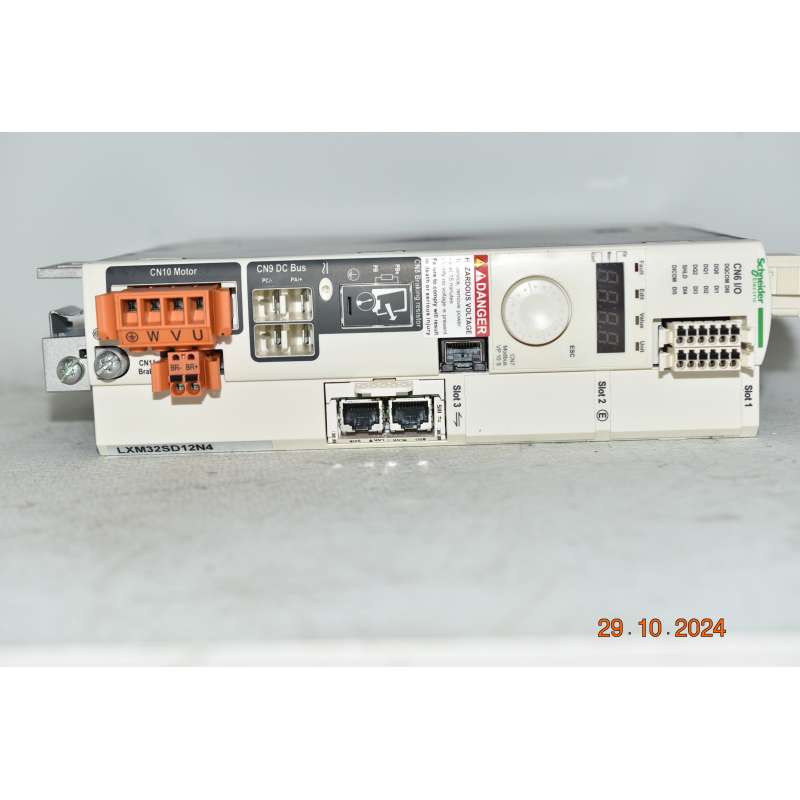

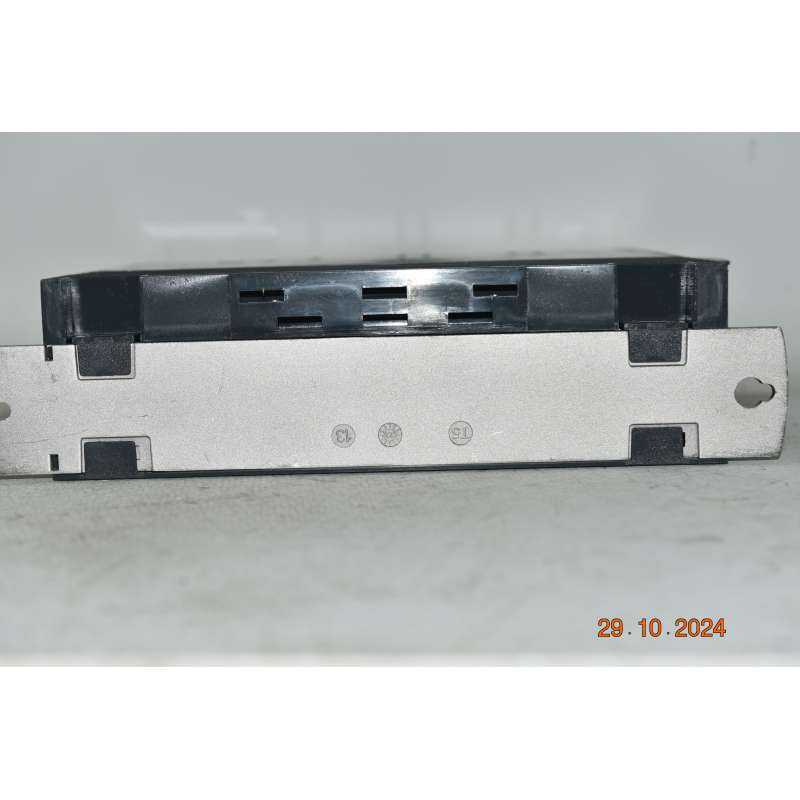

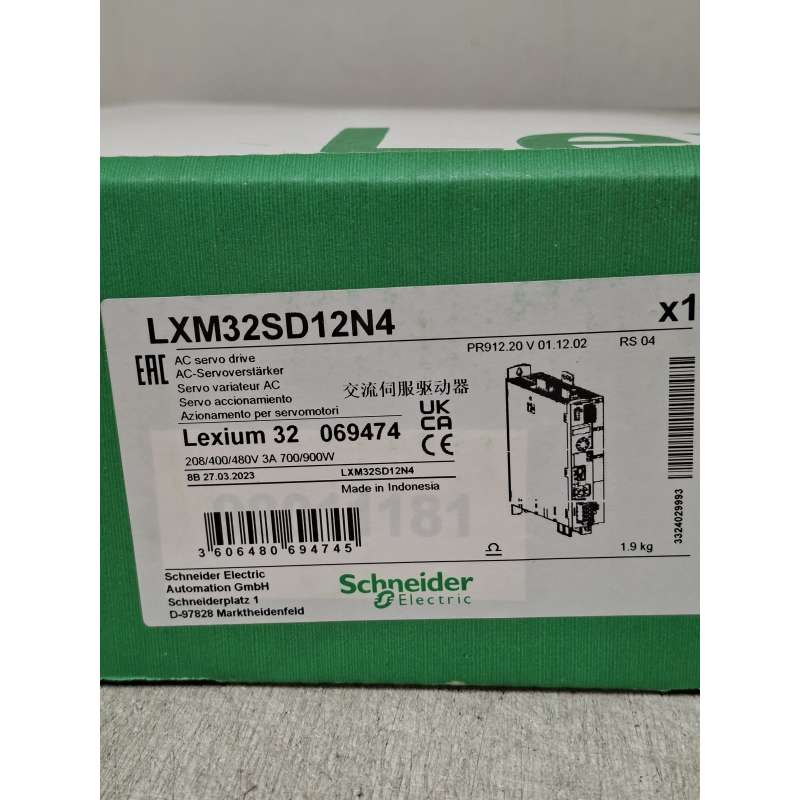

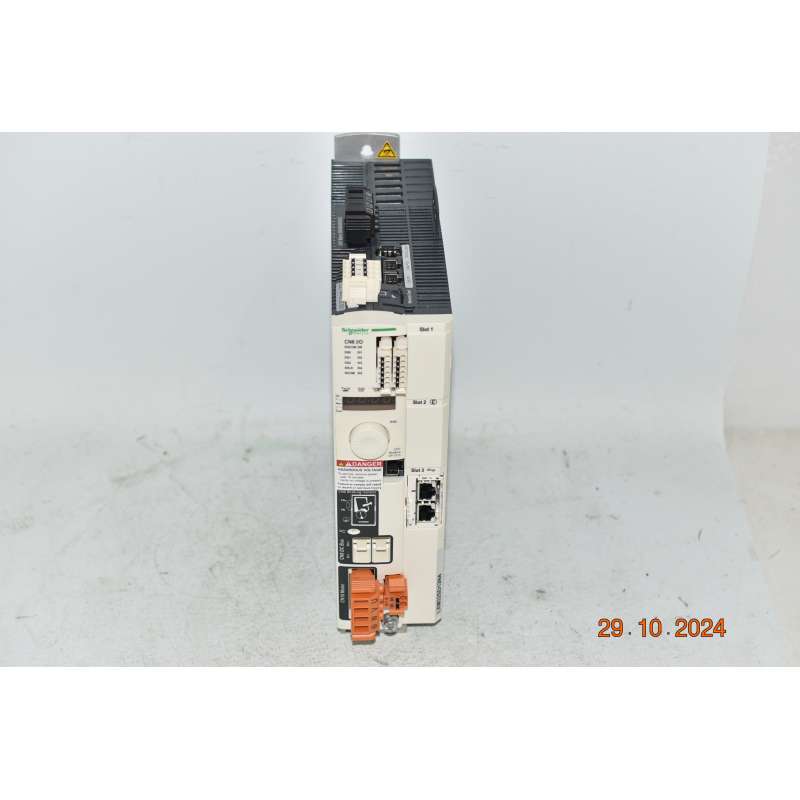

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”. IN CASO DI RESO DEVONO ESSERE RESTITUITI ANCHE EVENTUALI ACCESSORI/VITI/ISTRUZIONI E TUTTO QUANTO E' A CORREDO.

Il prodotto fa parte della gamma Lexium 32, un'offerta di servoazionamenti e servomotori per il controllo del movimento per macchine da 0,15 kW a 7 kW. Il servoazionamento di movimento AC per un asse è dotato di un filtro EMC integrato, azionamento compatto con ingressi analogici e treno di impulsi. Fornisce 2 ingressi discreti di acquisizione e 3 uscite discrete. Grazie al suo design compatto, questo servoazionamento consente di risparmiare spazio e dimensioni dell'armadio, riduce l'ingombro della macchina e abbatte i costi. È un servoazionamento di movimento con una tensione nominale di alimentazione di 200V a 240 V, 380V a 480V (trifase), una corrente continua in uscitadi uscita continua a 3A a 8 kHz e una potenza continua di 800W a 230 V. Il prodotto include un morsetto per il collegamento elettrico e connettore RJ45 per le interfacce di comunicazione integrata Modbus e SERCOS III. Il prodotto è classificato IP20. Dimensioni: 68 mm (larghezza) x 237 mm (profondità) x 270 mm (altezza). Peso: 1,9 kg. Il prodotto è certificato CE e CSA. È conforme alle norme EN/IEC 61800-3. Il prodotto è compatibile con i servomotori BMH. La famiglia di servozionamenti con quattro modelli di servoazionamenti e due famiglie di servomotori oltre a una selezione di elementi opzionali. Fornisce la combinazione di azionamento e motore che ha esattamente la potenza, le prestazioni e la funzionalità necessarie.
Caratteristiche:

Gamma prodotto	Lexium 32
Nome dispositivo	LXM32S
Tipo prodotto	Servoazionamento movimento
Formato del variatore	Book
Numero di fasi della rete	Trifase
Tensione alimentazione nominale [Us]	200...240 V - 15...10 % 380...480 V - 15...10 %
Limiti tensione alimentazione	170…264 V 323…528 V
Frequenza di alimentazione	50/60 Hz - 5...5 %
Frequenza di rete	47,5...63 Hz
Filtro EMC	Integrato
Corrente di uscita continua	3 A a 8 kHz
Corrente di uscita di picco per 3 secondi	12 A a 208 V per 5 s 12 A a 480 V per 5 s
maximum continuous power	800 W a 208 V 1600 W a 400 V 1600 W a 480 V
alimentazione nominale	0,7 kW a 208 V 8 kHz 0,9 kW a 400 V 8 kHz 0,9 kW a 480 V 8 kHz
corrente di linea	3,1 A 79 % a 208 V, con induttanza di linea esterna di 2 mH 3,4 A 90 % a 400 V, con induttanza di linea esterna di 2 mH 2,9 A 98 % a 480 V, con induttanza di linea esterna di 2 mH 3,6 A 136 % a 208 V, senza induttanza di linea 2,9 A 177 % a 400 V, senza induttanza di linea 2,4 A 182 % a 480 V, senza induttanza di linea

Caratteristiche tecniche
Frequenza di commutazione	8 kHz
Categoria di sovratensione	III
Massima corrente di dispersione	30 mA
Tensione di uscita	<= tensione di alimentazione
isolamento elettrico	Tra potenza e controllo
tipo di cavi	Cavo IEC intrecciato singolo 50 °C) rame 90°C XLPE/EPR
collegamento elettrico	Morsetto, capacità di serraggio: 3 mm², AWG 12 (CN8)
Coppia di serraggio	0,5 Nm CN8:
Numero ingressi digitali	2 acquisizione ingressi discreti
Tipo di ingresso digitale	Acquisizione (CAP terminali)
Durata campionamento	0,25 ms
Tensione ingresso digitale	24 V CC per acquisizione
Logica ingresso digitale	Positivo (complemento di STO_A, complemento di STO_B) allo Stato 0: < 5 V allo Stato 1: > 15 V conforme a EN/IEC 61131-2 tipo 1
Tempo di risposta	<= 5 ms complemento di STO_A, complemento di STO_B
Numero uscite digitali	3
Tipo di uscita digitale	Logica uscite (DO)24 V DC
Tensione uscita digitale	<= 30 V DC
Logica uscita digitale	Positivo o negativo (DO) conforme a EN/IEC 61131-2
Tempo di rimbalzo contatto	<= 1 ms per complemento di STO_A, complemento di STO_B
Corrente di frenatura	50 mA
Tempo di risposta su uscita	250 µs (DO) per digitale uscite
Funzione di sicurezza	STO (safe torque off), integrato
Livello di sicurezza	SIL 3 conforme a EN/IEC 61508
Interfaccia di comunicazione	Modbus, integrato SERCOS III, integrato
Tipo di connettore	RJ45 (identificato come CN7) per Modbus
commissioning port	Multipunto RS485 a 2 cavi per Modbus
Velocità di trasmissione	9600, 19200, 38400 bps per lunghezza bus di 40 m per Modbus
Numero di indirizzi	1…247 per Modbus
LED di stato	1 LED (rosso) Tensione servoazionamento
funzione di segnalazione	Visualizzazione guasti 7 segmenti
Marcatura	CE
Posizione operativa	Verticale +/- 10 gradi
compatibilità prodotto	Servo motore BMH (70 mm, 1
Larghezza	68 mm
Altezza	270 mm
Profondità	237 mm
Peso netto	1,9 kg

Ambiente
compatibilità elettromagnetica	CEM condotta conforme a EN 55011 classe A gruppo 1
Norme di riferimento	EN/IEC 61800-3
Certificazioni prodotto	CSA
Grado di protezione IP	IP20 conforme a CEI EN 60529
Resistenza alle vibrazioni	1 gn (F= 13…150 Hz) conforme a EN/IEC 60068-2-6
Resistenza agli shock	15 gn per 11 ms conforme a EN/IEC 60028-2-27
Grado di inquinamento	2 conforme a EN/IEC 61800-5-1
Caratteristiche ambientali	Classi 3C1 conforme a IEC 60721-3-3
Umidità relativa	Classe 3K3 (da 5 a 85%) senza condensa conforme a IEC 60721-3-3
Temperatura ambiente di funzionamento	0…50 °C conforme a UL
Temperatura di stoccaggio	-25…70 °C
Tipo di raffreddamento	Ventola integrata
Altitudine di funzionamento	<= 1000 m senza declassamento
