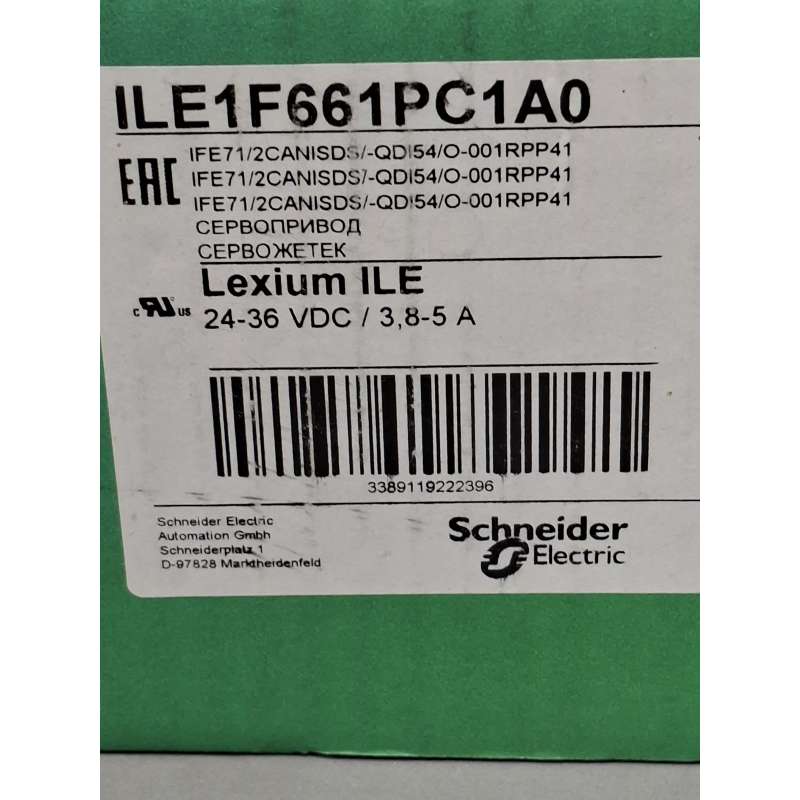

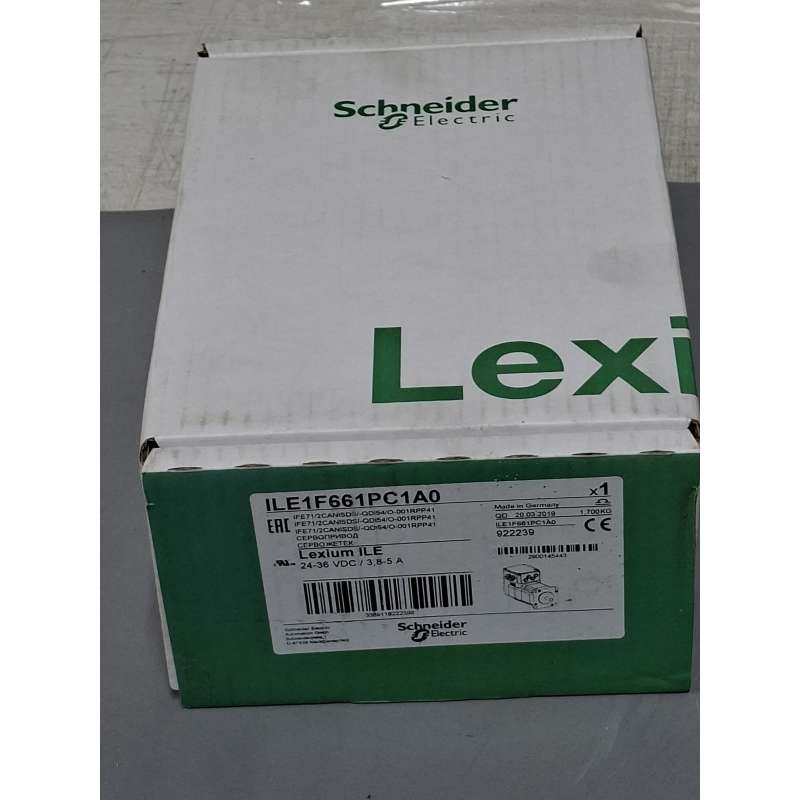

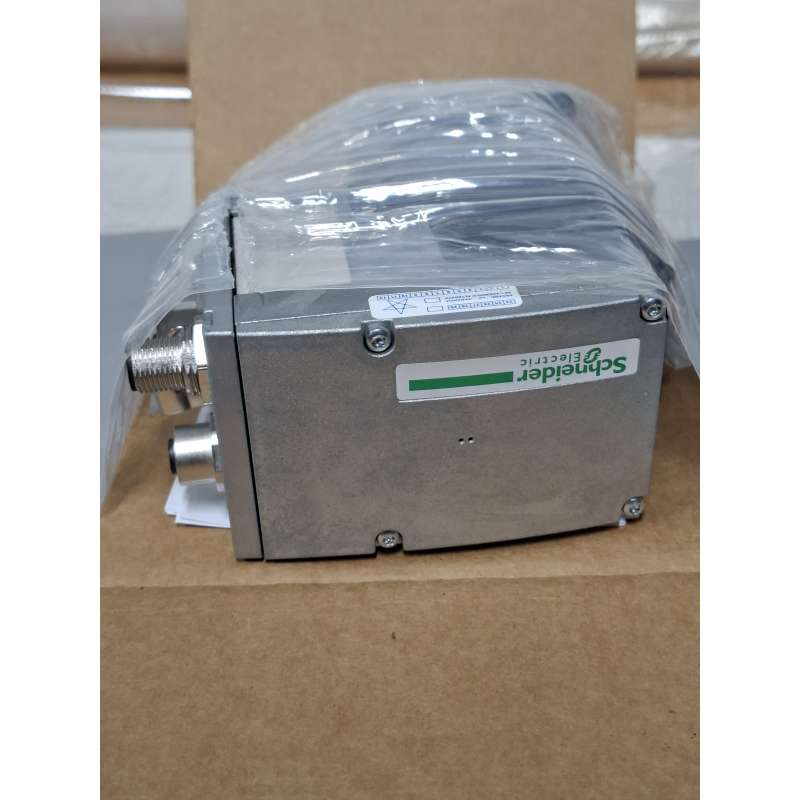

SCHNEIDER Lexium ILE1F661PC1A0 Motore brushless CC24...36 CA2978Nopen DS301

Riferimento: 2978/FB1/C3/Q1

Condizione: Nuovo (Altro)

590,00 € tasse incl.

1 Articolo Articoli

Attenzione: ultimi articoli in magazzino!

Maggiori informazioni
Scheda tecnica

Tipo	Lexium Motore Brushless
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric
Fabbricante	Schneider Electric
Responsabile dei Prodotti	Schneider Electric

Lexium ILE1F661PC1A0 Motore brushless CC24...36 Interfaccia CANopen DS301-L =122mm-s/rid

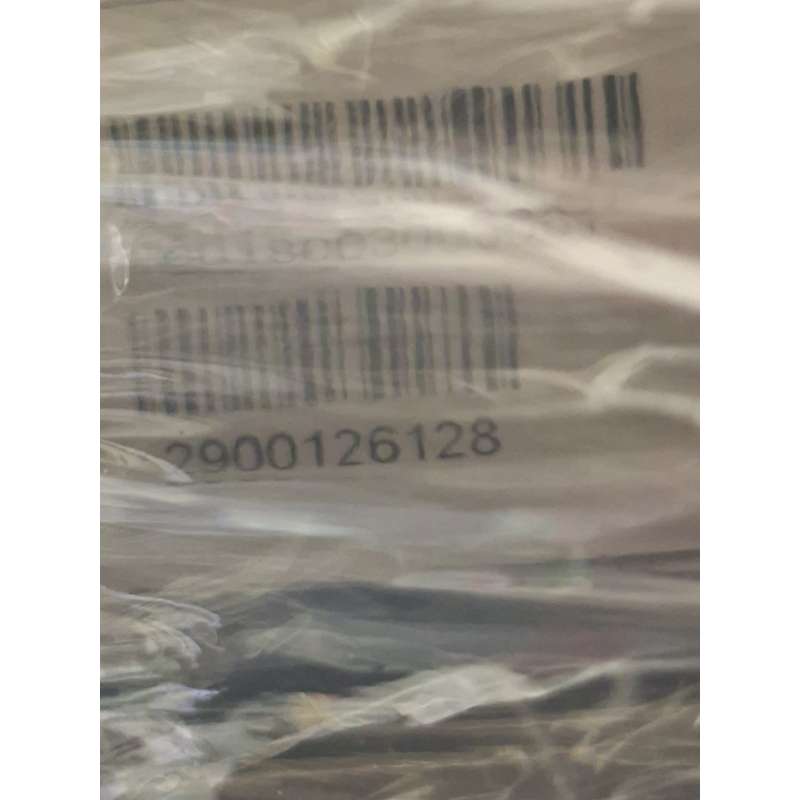

SERIALE 2900126128
Specifiche

Gamma prodotto	Azionamento integrato Lexium
Tipo di prodotto o componente	Azionamento del movimento integrato
Nome dispositivo	ILE
tipo motore	Motore brushless cc
numero di poli motore	6
numero di fasi della rete	Monofase
Tensione alimentazione nominale [Us]	24 V 36 V
Tipo di rete	DC
interfaccia di comunicazione	CANopen DS301, integrato
lunghezza	122 mm
tipo di avvolgimento	Velocità di rotazione media e coppia media
collegamento elettrico	Connettore industriale
freno di stazionamento	Senza
tipo scatola ingranaggi	Senza
rapporto di riduzione	1:1
velocità nominale	4000 rpm a 24 V 4800 giri/min a 36 V
coppia nominale	0,175 Nm a 24 V 0,24 Nm a 36 V

Caratteristiche tecniche
velocità di trasmissione	50, 100, 125, 250, 500, 800 e 1000 kbaud
Supporto per montaggio	Flangia
dimensione flangia	66 mm
number of motor stacks	1
diametro collare di centraggio	40 mm
profondità collare di centraggio	2 mm
Numero di fori di montaggio	4
diametro dei fori di montaggio	4,4 mm
diamtero del cerchio dei fori di montaggio	73,54 mm
tipo di encoder	BLDC encoder

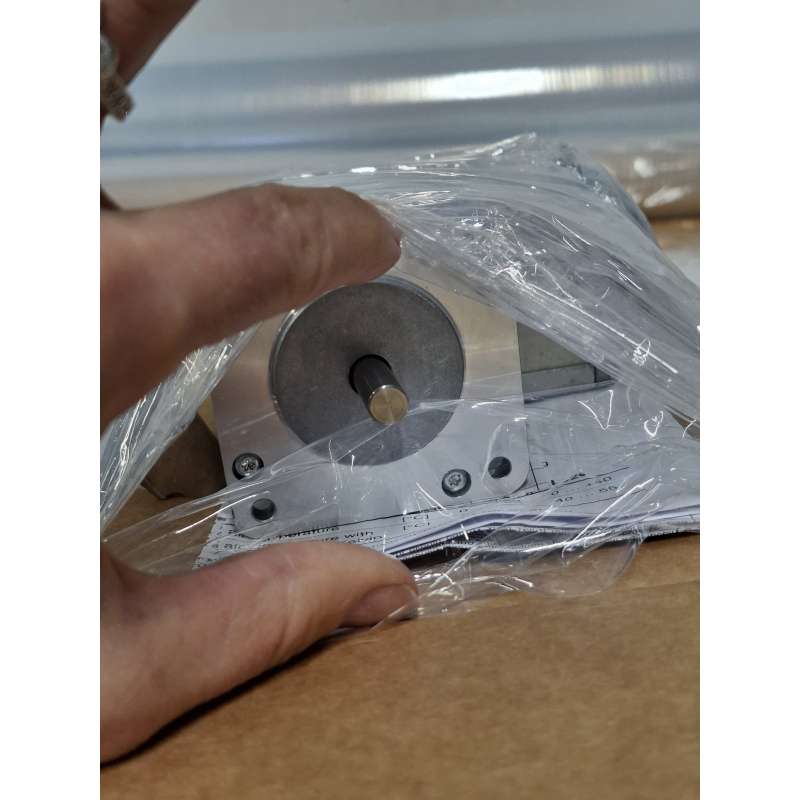

tipo di albero	Liscio
secondo albero	Without second shaft end
diametro dell'albero	8 mm
lunghezza albero	25 mm
limiti tensione alimentazione	18…40 V
assorbimento di corrente	7000 mA picco 5500 mA massimo continuo
calibro fusibile associato	10 A
tipo ingresso/uscita	4 segnali (ciascuno da utilizzare come ingresso o uscita)
stato tensione 0 garantito	-3...4.5 V
stato tensione 1 garantito	15...30 V
corrente ingresso digitale	10 mA a 24 V su/STO_A per ingresso di sicurezza 3 mA a 24 V su/STO_B per ingresso di sicurezza 2 mA a 24 V per interfaccia segnale 24 V
tensione uscita digitale	23...25 V
massima corrente di commutazione	100 mA per uscita 200 mA totale
Tipologia protezione	Funzione Safe Torque Off Cortocircuito della tensione di uscita Sovraccarico della tensione di uscita
maximum supply current	0,06 A a 36 V (stadio di potenza disattivato) 0,1 A a 24 V (stadio di potenza disattivato) 4,7 A a 24 V 5,1 A a 36 V
potenza in uscita	117 W a 36 V 74 W a 24 V
coppia max di arresto	0,26 Nm a 24 V 0,36 Nm a 36 V
coppia di stallo continua	0,27 Nm
rilevatore di coppia	0,08 Nm
risoluzione velocità di feedback	12 punti/giro
errore di precisione	+/- 1 °
inerzia del rotore	0,149 kg.cm²
massima velocità meccanica	5000 rpm
forza radiale max Fr	80 N
forza assiale max Fa	30 N (pressione della forza) 30 N (forza di trazione)
durata in ore	20000 H cuscinetto
simbologia	CE
tipo di raffreddamento	Convezione naturale
Peso netto prodotto	1,4 kg

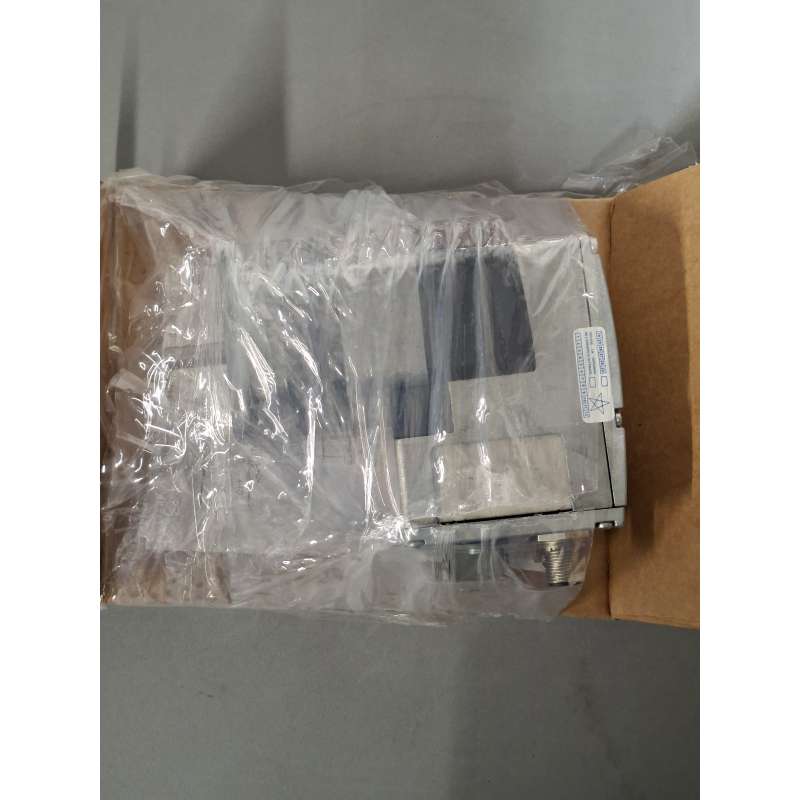

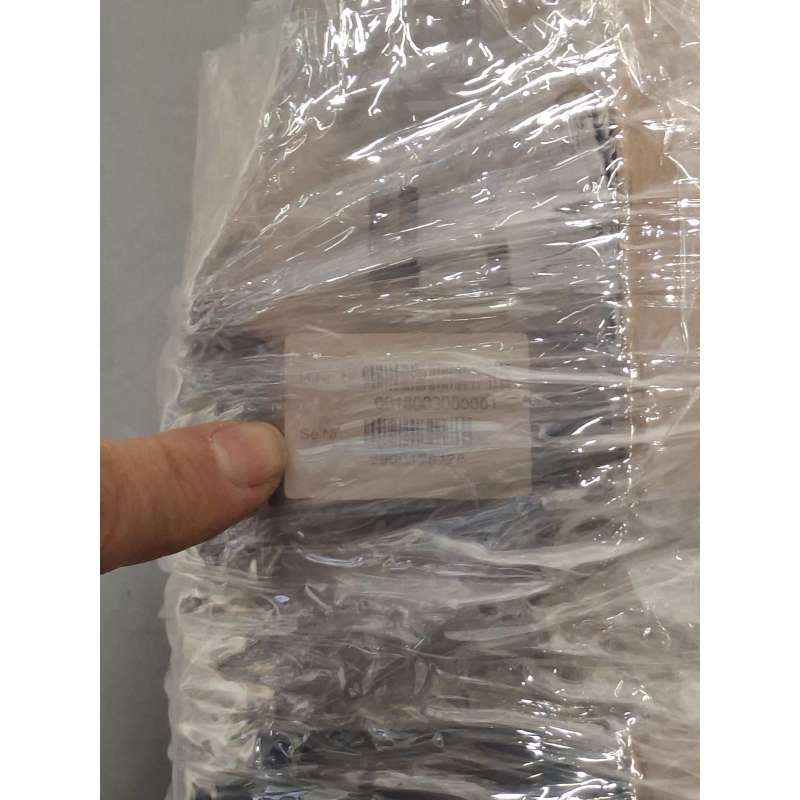

VIENE SPEDITO QUELLO CHE VEDETE NELLE FOTO.NON RIMUOVERE IL BOLLINO BIANCO E BLU APPLICATO (VEDI FOTO): IL BOLLINO DICE CHE L'ARTICOLO E' STATO VENDUTO DALLA MIA AZIENDA. LA RIMOZIONE, ROTTURA, MANOMISSIONE DEL BOLLINO BIANCO E BLU FA DECADERE QUALSIASI FORMA DI GARANZIA E LA POSSIBILITA' DI RESTITUZIONE DEL BENE IN QUANTO “MANOMESSO/APERTO/USATO”
