METSEPM5330 Schneider Power Meter 96X96 2in/2OUT +2 relè Modbus

Riferimento: 6206/DF3/DX/Q0

Condizione: Nuovo (Altro)

300,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	PowerLogic

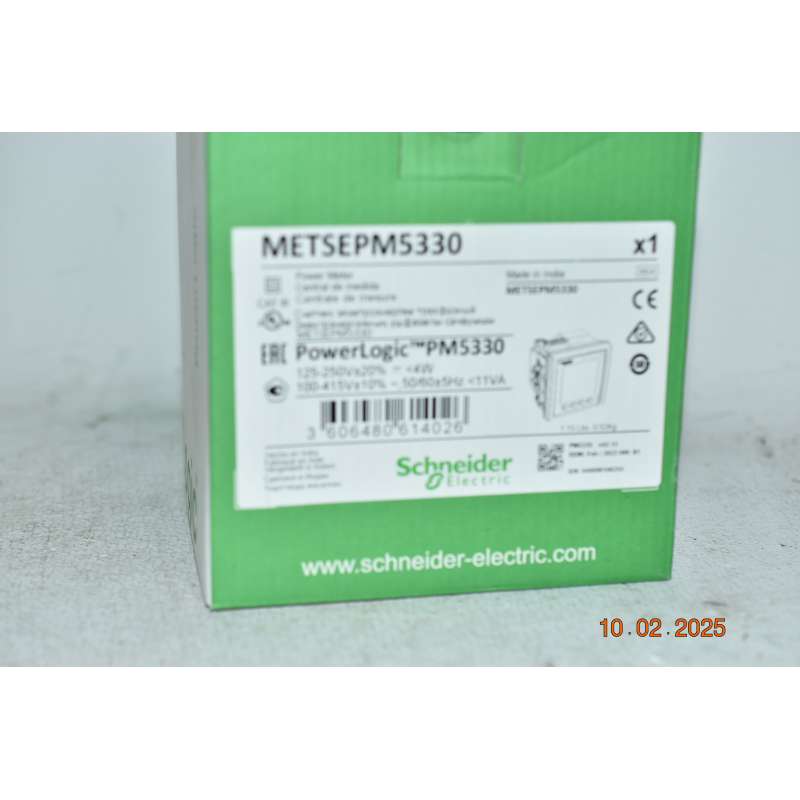

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

METSEPM5330 Schneider Power Meter 96X96 2in/2OUT +2 relè Modbus.Il dispositivo è un misuratore di energia per montaggio a incasso con display LCD retroilluminato da 96 mm x 96 mm. Il misuratore assicura la classe di precisione 0,5S secondo la norma IEC 62053-22 e 64 campioni per ciclo. Il dispositivo misura energia, potenza attiva e reattiva, tensione, corrente, frequenza, fattore di potenza e fino alla 31a armonica. Include 256 kilobyte di memoria per due parametri fissi, energia attiva e reattiva. Il misuratore funziona con una rete da 50 o 60 Hz e accetta tensioni di alimentazione da 100 a 415 V AC e da 125 a 250 V DC. La corrente nominale di linea per questo misuratore è 1A o 5A in ingresso e supporta configurazioni monofase e neutro, trifase o trifase e neutro. L'intervallo della tensione di misura tra fasi è da 35 a 690 V AC, da 47 a 63 Hz. L'intervallo di misura tra fase e neutro è da 20 a 400VAC, da 47 a 63 Hz. Il protocollo di comunicazione è costituito da cavi Modbus RTU e ASCII 2 con porta RS485. Il misuratore presenta anche due ingressi digitali o uscite digitali, configurabili e doppie uscite relè. Sono presenti 35 allarmi configurabili e supporta quattro programmi tariffari. Dimensioni del prodotto: larghezza 3,78 pollici (96 mm), profondità 2,83 pollici (72 mm), altezza 3,78 pollici (96 mm); peso 15,2 oz (430 g).
Caratteristiche:

Presentazione
Gamma	PowerLogic
Nome Prodotto	PowerLogic PM5000
Nome Dispositivo	PM5330
Tipo Prodotto	Strumento di misura

Batterie e tempi di funzionamento
Analisi power quality	fino alla 31° armonica
Applicazione	Monitoraggio dell'energia Multi-tariffa
Tipo di misura	Corrente Tensione Frequenza Fattore di potenza Energia Potenza attiva e reattiva
supply voltage	90...450 V CA 45...65 Hz 100...300 V DC
Frequenza Di Rete	50 Hz 60 Hz
Corrente Nominale [In]	1 A 5 A
type of network	3P + N 3F 1P + N
Potenza assorbita in VA	11 VA a 415 V
segnalazione locale	80 ms 120 V CA tipica 100 ms 230 V CA tipica 100 ms 415 V CA tipica 50 ms 125 V DC tipica
Tipo display	Monochrome graphic LCD
Risoluzione display	128 x 128
Tasso di campionamento	64 campioni/ciclo
Misura di corrente	5…8500 mA
Tipo di ingresso analogico	Tensione (impedenza 5 MOhm) Corrente (impedenza <= 0.3 mOhm)
Tensione di misura	35…760 V CA 45...65 Hz tra fase e fase 20…400 V CA 45...65 Hz tra fase e neutro
Campo di misura della frequenza	45…65 Hz
Numero di ingressi	2 digitale
Precisione di misura	Energia attiva +/- 0,5% Energia reattiva +/- 2% Potenza attiva +/- 0,5% Potenza apparente +/- 0,5% Frequenza +/- 0,05% Fattore di potenza +/- 0.5 Corrente +/- 0,5% Tensione +/- 0,5% Energia apparente +/- 0,5% Potenza reattiva +/- 2%
Classe di precisione	Classe 0.5S energia attiva conforme a IEC 62053-22
Numero di uscite	2 relè 2 digitale
Informazione visualizzata	Tariffa (4)
Protocollo porta comunicazione	Modbus RTU e ASCII a 9,6 - 19,2 - 38,4 kbaud pari/dispari o nessuna - 2 fili, isolamento 2500 V JBUS
Protocollo porta di comunicazione	RS485
Registrazione dati	Registri di manutenzione Indicazione dell'ora Registri di allarmi Registri di dati Min/max dei valori istantanei Registri di eventi
Capacità memoria	256 kB
connessioni - morsetti	Circuito di tensione: terminale a vite4 Circuito di controllo: terminale a vite2 Currenttransformer: terminale a vite6 Circuito I/O: terminale a vite6 Uscita relè: terminale a vite4 Rete Ethernet: connettore RJ45
Installazione	Incasso
Supporto di montaggio	Struttura
Norme Di Riferimento	UL 61010-1 IEC 62053-22:2020 IEC 61557-12:2015 CEI EN 50470-3 CEI 60529 IEC 62053-24 CEI EN 50470-1 IEC 62053-23:2020 IEC 62052-11:2020 IEC 62052-31:2015
Certificazioni Prodotto	EAC conforme a IEC 61010-1 CULus conforme a UL 61010-1
Larghezza	96 mm
Profondità	72 mm
Altezza	96 mm
peso prodotto	430 g

Ambiente
Compatibilità elettromagnetica	Scarica elettrostatica classe B conforme a EN 55022 Immunità a disturbi condotti - test level: 150 kHz...80 MHz livello 4 conforme a UL 60947-4-2 Immunità alle onde oscillatorie livello 3 conforme a IEC 61000-4-5 Brevi interruzioni di tensione livello 4 conforme a IEC 61000-4-3 Test di immunità alle cadute e interruzioni di tensione classe B conforme a IEC 61000-4-12 Limiti ammessi di armonica in corrente classe A conforme a IEC 61000-3-2 Scarica elettrostatica livello 4 conforme a IEC 61000-4-3 Disturbi RF condotti livello 3 conforme a UL 60947-4-2 Campo magnetico a frequenza di alimentazione livello 4 conforme a IEC 61000-4-8 Immunità a disturbi condotti - test level: 150 kHz...80 MHz conforme a UL 60947-4-2 Immunità alle onde oscillatorie conforme a IEC 61000-4-5 Brevi interruzioni di tensione conforme a IEC 61000-4-3 Test di immunità alle cadute e interruzioni di tensione conforme a IEC 61000-4-12 Limitazione sbalzi di tensione, di sovratensioni o picchi conforme a IEC 61000-3-3 Scarica elettrostatica - test level: 8 kV livello 4 conforme a IEC 61000-4-3
Grado di protezione IP	IP54 display: conforme a CEI 60529 IP30 posteriore: conforme a CEI 60529
umidità relativa	5…95 % a 50 °C senza condensa
Grado di inquinamento	2
Temperatura ambiente di funzionamento	-25…70 °C meter
Temperatura Di Stoccaggio	-40…85 °C
Altitudine di funzionamento	2000 m CAT III 3000 m CAT II

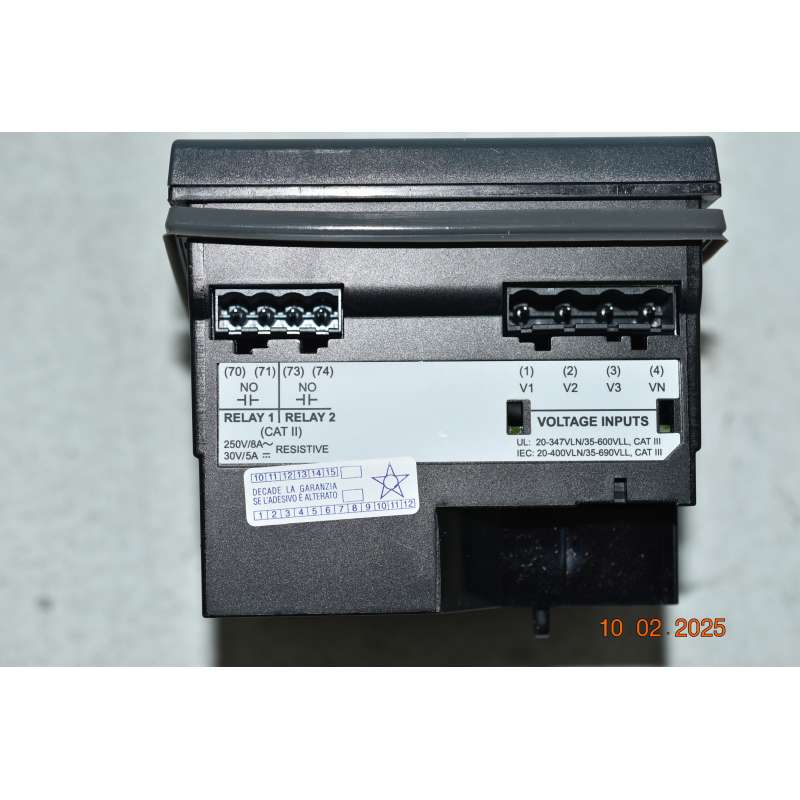

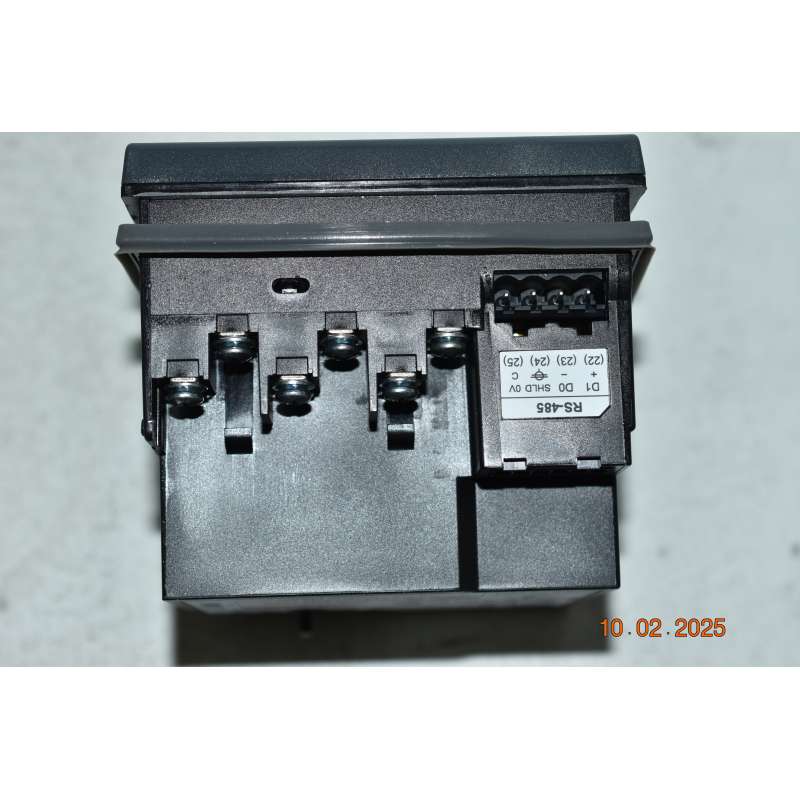

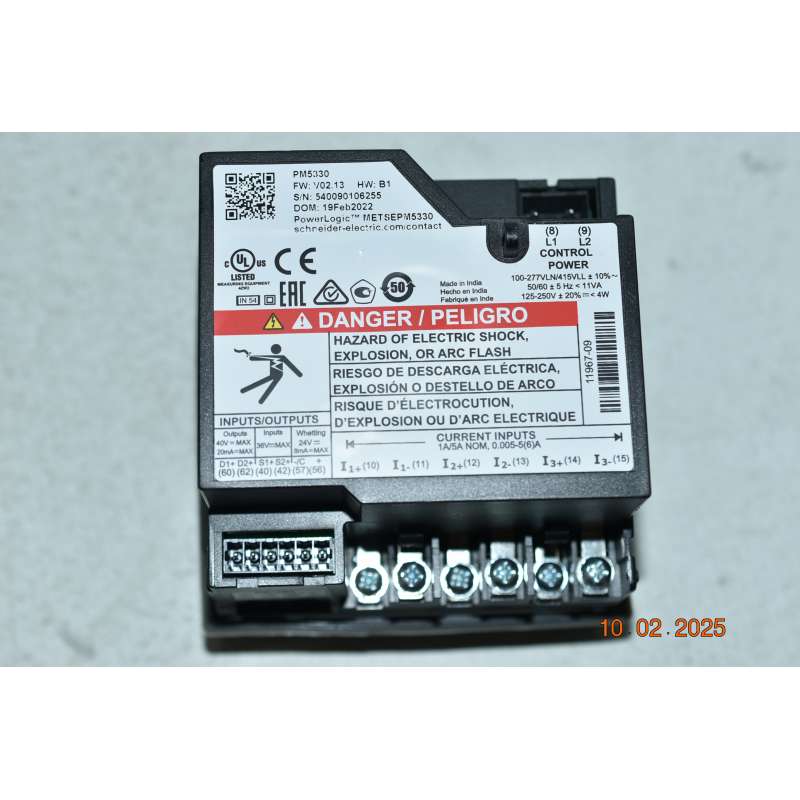

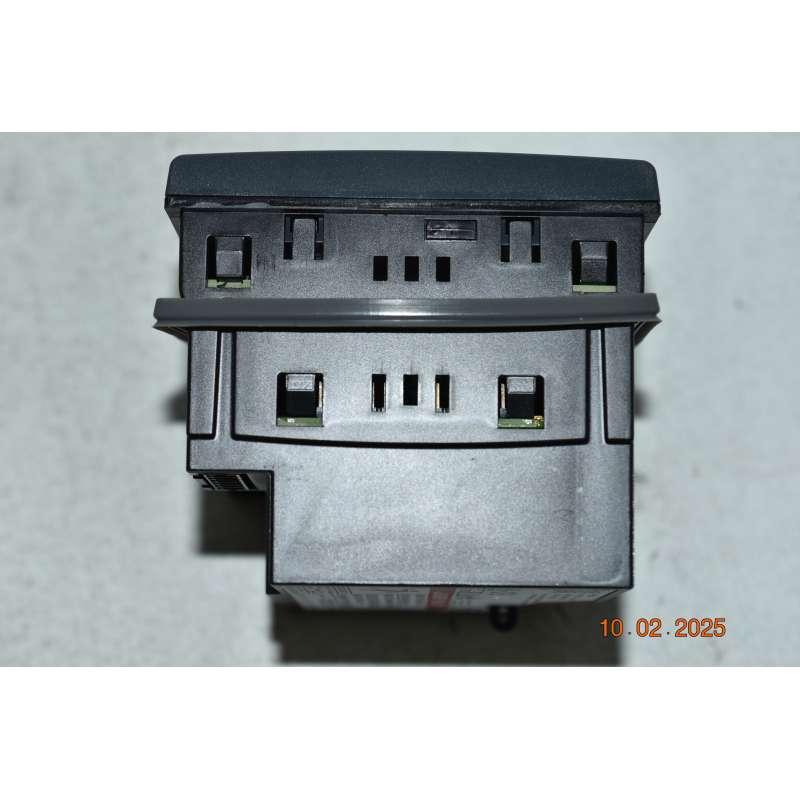

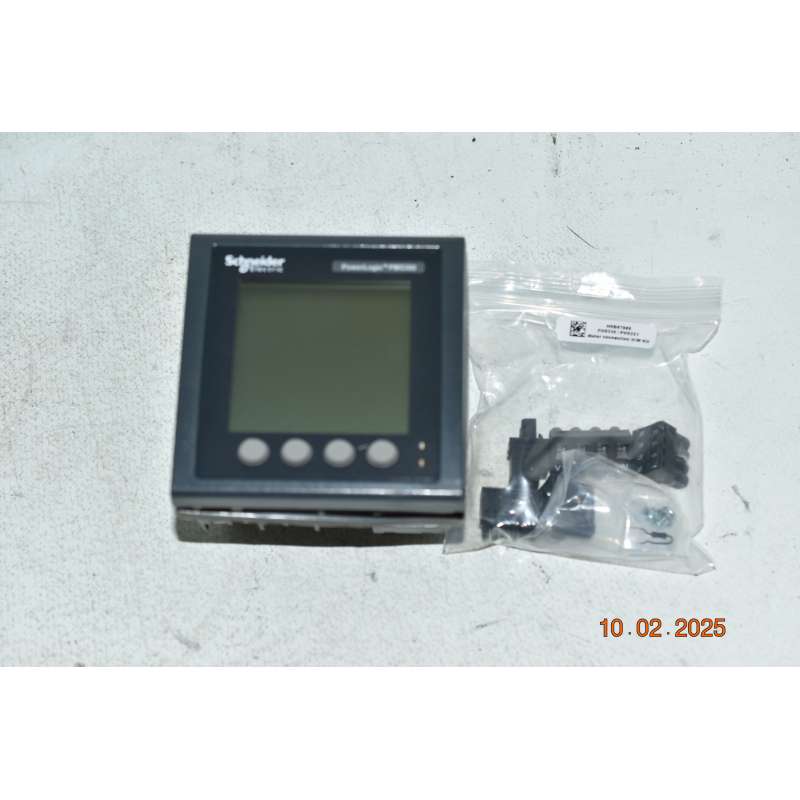

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
