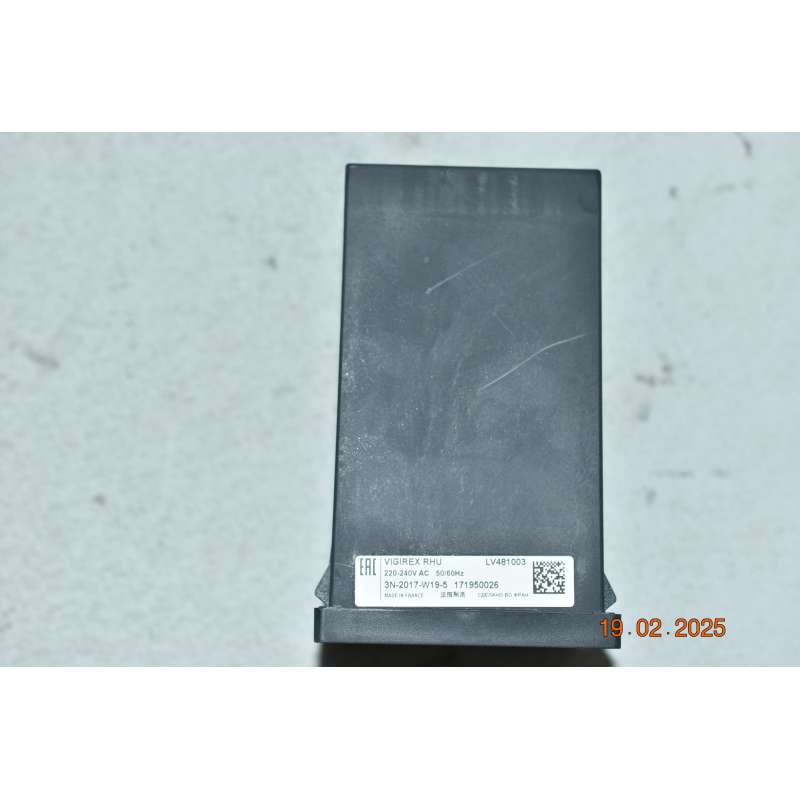

LV481003 Schneider Relè Protezione Corrente Differenziale RHU 30mA-30Amp 220/240 Vac Con Communicazione

Riferimento: 6269/CB3/DX/Q8

Condizione: Nuovo (Altro)

300,00 € tasse incl.

6 Articolo Articoli

Maggiori informazioni
Scheda tecnica

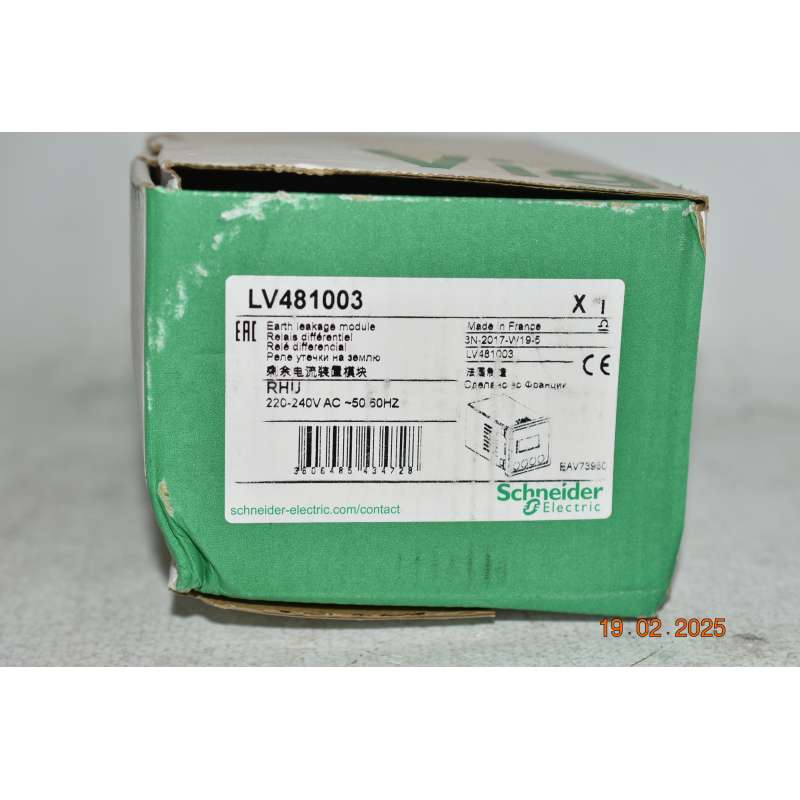

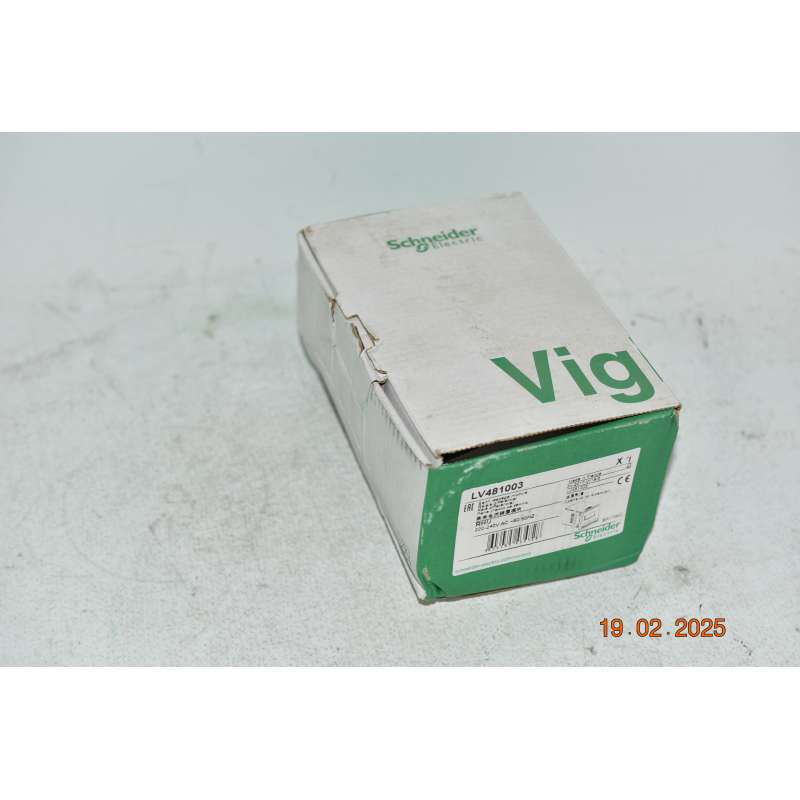

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

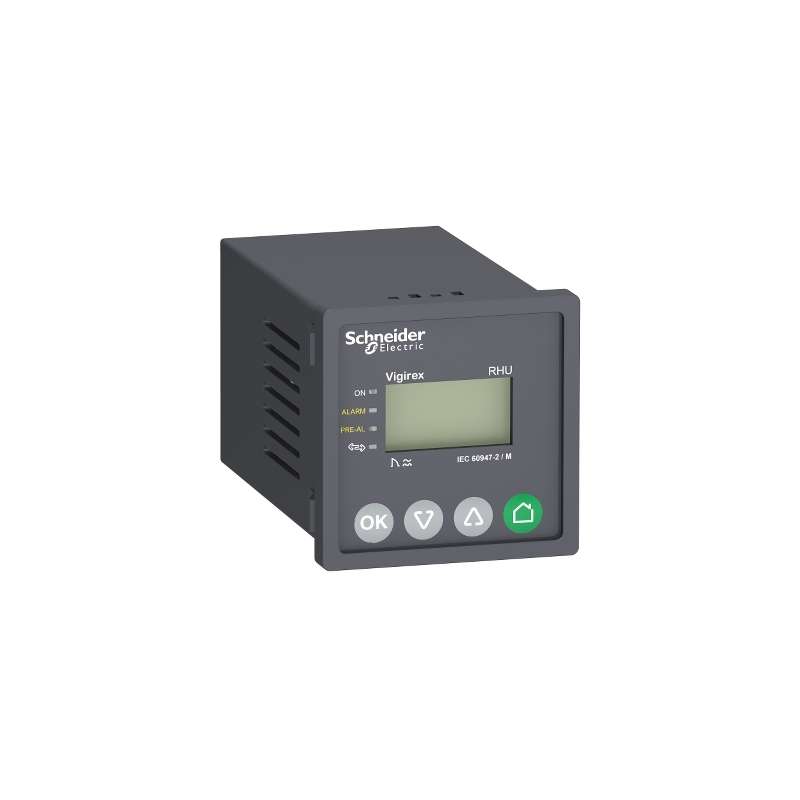

LV481003 Schneider Relè Protezione Corrente Differenziale RHU 30mA-30Amp 220/240 Vac Con Communicazione.RHU è un relè di protezione differenziale di comunicazione con montaggio sul pannello frontale. Protegge da contatti diretti o indiretti, pericoli di incendi e motori. Misura la corrente differenziale in un impianto elettrico tramite il toroide associato. Sgancia l'interruttore associato quando la corrente di funzionamento residua impostata viene superata. Può attivare un allarme e un pre-allarme. La tensione di alimentazione operativa è di 220/240 VCA 50/60 Hz e la sensibilità della corrente è compresa tra 30 mA e 30 A. Il ritardo è regolabile da 0 a 4,5 s. È installato su un quadro del pannello frontale e il grado di protezione è IP40. Deve essere associato a un toroide Schneider Electric compatibile. È conforme alle norme IEC 60755, IEC 60947-2, Allegato M e IEC 60947-5-1. RUH è integrato nell'architettura Quadro Smart con la comunicazione Modbus.
Caratteristiche:

Presentazione
Gamma	VigiPacT
Nome Dispositivo	RHU
Tipo Prodotto	Residual current protection relay
applicazione relè	Relè di monitoraggio Relè di protezione
Supporto Di Montaggio	Front panel
Tipo di protezione differenziale	Tipo A
Tipo di regolazione	Indirizzo Modbus Tastierino
tipo regolazione sensibilità differenziale residua	Regolabile
Earth-leakage sensitivity	0,03…1 A, regolabile con passo 0,001 A 1…30 A, regolabile con passo 0,1 A
Earth-leakage time delay	Istantaneo for 0,03 A Regolabile 0…4,5 s for 0,03…30 A regolabile a passi da 10 ms
soglia di intervento	0,015...1 A regolabile con passo 0,001 A preallarme 1...30 A regolabile con passo 0,1 A preallarme 0,03...1 A regolabile con passo 0,001 A allarme 1...30 A regolabile con passo 0,1 A allarme
Current sensors compatibility	VigiPacT TOA sensore di corrente differenziale VigiPacT A sensore di corrente differenziale VigiPacT L sensore di corrente differenziale
Corrente termica convenzionale in cassetta [Ithe]	8 A
carico minimo	10 mA a 12 V
Tensione nominale di alimentazione [Us]	220...240 V DC 50 Hz 70...110%
Potenza assorbita	8 VA
Monitored distribution system	1000 V - DC a 50 Hz (massimo) 1000 V - DC a 400 Hz (massimo)
Sistema di messa a terra	TT TN-S IT
Tensione nominale di tenuta ad impulso [uimp]	8 kV
Reset	Reset a distanza

Caratteristiche tecniche
Test funzionale	Test remoto Test remoto (tramite comunicazione) Locale
composizione contatti segnale	1 A/C allarme sicurezza guasti 1 NA preallarme sicurezza guasti
tipo di misura	Misura interna della corrente di guasto verso terra, intervallo: 20…200%, precisione: +/-20%
tempo di refresh	0,5 s
Servizio di comunicazione	Modbus slave
Inviolabilità impostazioni	Protetto con codice di accesso
connessioni - morsetti	Circuito di allarme: morsettiera cavi 0,2…2,5 mm² flessibile AWG 22...AWG 12 Circuito di allarme: morsettiera cavi 0,2…2,5 mm² rigido AWG 22...AWG 12 Prova relè e ripristino guasto: morsettiera cavi 0,2…2,5 mm² flessibile AWG 22...AWG 12 Prova relè e ripristino guasto: morsettiera cavi 0,2…2,5 mm² rigido AWG 22...AWG 12 Sensore: morsettiera cavi 0,2…2,5 mm² flessibile AWG 22...AWG 12 Sensore: morsettiera cavi 0,2…2,5 mm² rigido AWG 22...AWG 12 Presenza tensione: morsettiera cavi 0,2…2,5 mm² flessibile AWG 22...AWG 12 Presenza tensione: morsettiera cavi 0,2…2,5 mm² rigido AWG 22...AWG 12 Alimentazione: morsettiera cavi 0,2…2,5 mm² flessibile AWG 22...AWG 12 Alimentazione: morsettiera cavi 0,2…2,5 mm² rigido AWG 22...AWG 12 Preallarme: morsettiera cavi 0,2…2,5 mm² flessibile AWG 22...AWG 12 Preallarme: morsettiera cavi 0,2…2,5 mm² rigido AWG 22...AWG 12
Lunghezza spelatura fili	Circuito di allarme: 6 mm Prova relè e ripristino guasto: 6 mm Sensore: 6 mm Presenza tensione: 6 mm Alimentazione: 6 mm Preallarme: 6 mm
Coppia di serraggio	Circuito di allarme: 0,5 Nm Prova relè e ripristino guasto: 0,5 Nm Sensore: 0,5 Nm Presenza tensione: 0,5 Nm Alimentazione: 0,5 Nm Preallarme: 0,5 Nm
Norme Di Riferimento	EN/IEC 60947-2 Annex M EN/IEC 60755 UL 1053 CAN/CSA C22.2 No. 144
Larghezza	72 mm
Altezza	72 mm
Profondità	117 mm
Dimensioni Foro	68 x 68 mm
peso prodotto	0,3 kg
Grado di protezione IP	IP40 Lato frontale: conforme a IEC 61000-3-2 IP30 altre parti: conforme a IEC 61000-3-2 IP30 connessione: conforme a IEC 61000-3-2
Grado Di Protezione Ik	IK07 conforme aEN 50102
robustezza meccanica	Vibrazioni 13,2...100 Hz: 0,7 g Vibrazioni 2...13,2 Hz: +/- 1 mm

Ambiente
Caratteristiche Ambientali	Esposizione a caldo umido non in servizio conforming to IEC 60068-2-30 Esposizione a caldo umido in servizio conforming to IEC 60068-2-56 Nebbia salina conforming to IEC 60068-2-52
Categoria di sovratensione	IV
classe di protezione contro le scariche elettriche	Classe II
Compatibilità elettromagnetica	Disturbi RF condotti: B conforme a CISPR 11 Test immunità radiofrequenza condotta: 3 conforme a UL 60947-4-2 Immunità EMC: 4 conforme a IEC 61000-4-3 Suscettività condotta ad alta energia: 4 conforme a IEC 61000-4-6 Suscettività condotta a bassa energia: 4 conforme a IEC 61000-4-5 Suscettività irradiata: 3 conforme a IEC 61000-4-4
Umidità relativa	95 % a 55 °C
Grado di inquinamento	3 conforme a IEC 60664-1
Temperatura Ambiente Operativa	-25…55 °C
Temperatura Di Stoccaggio	-40…85 °C

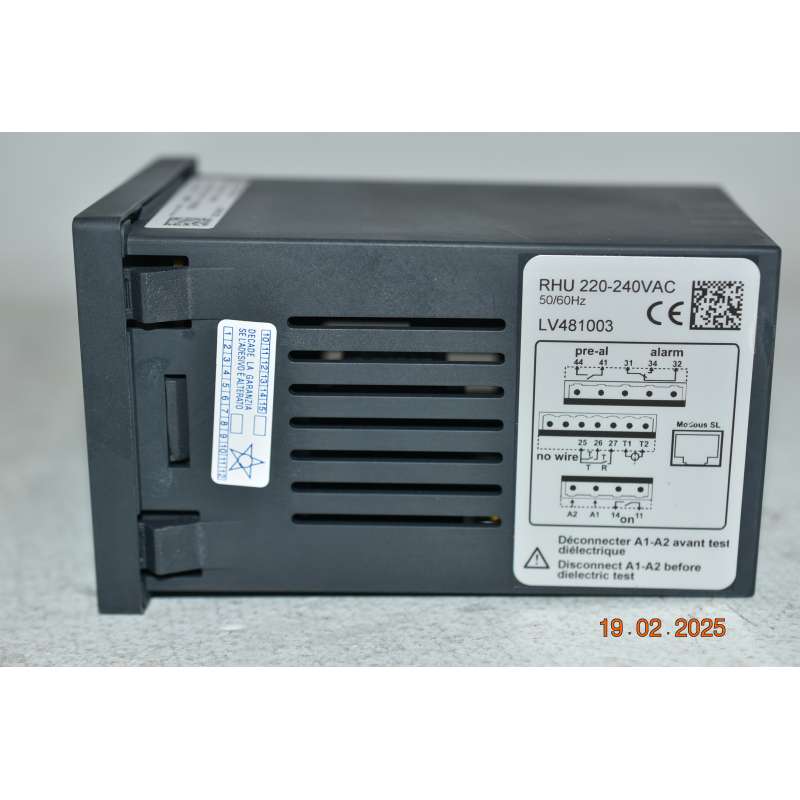

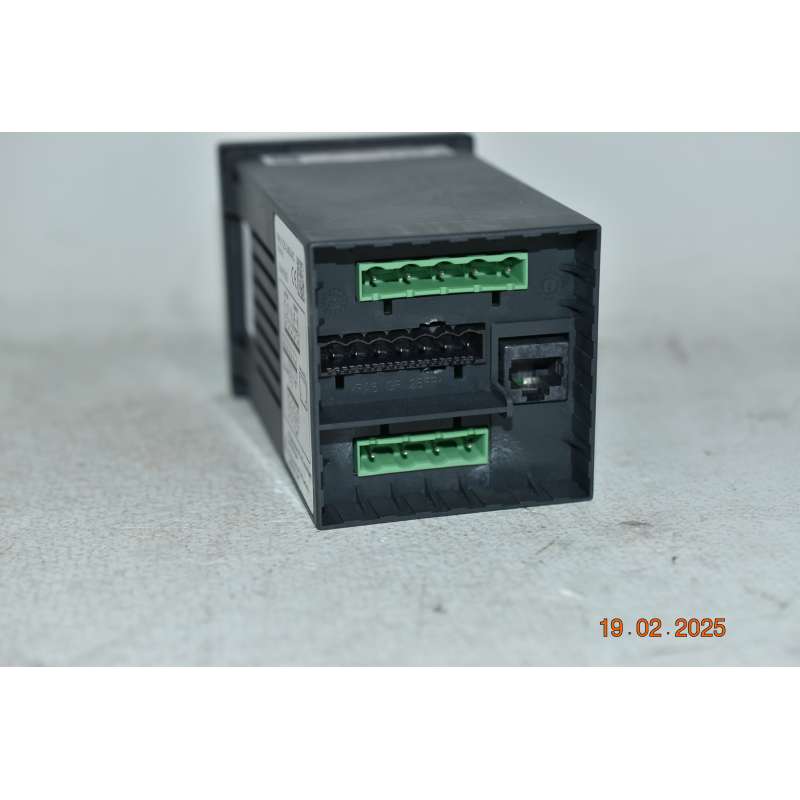

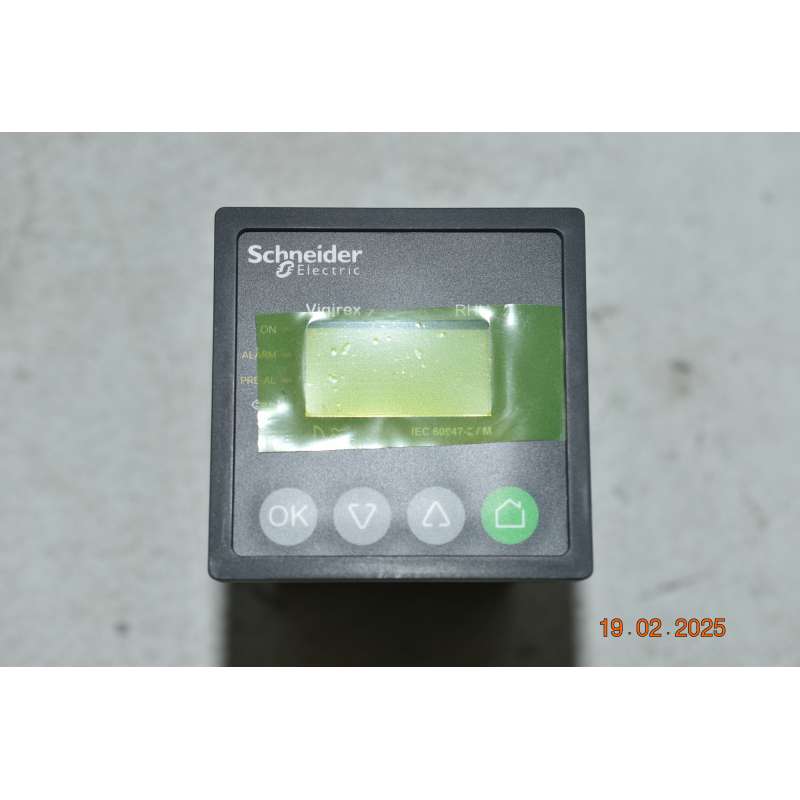

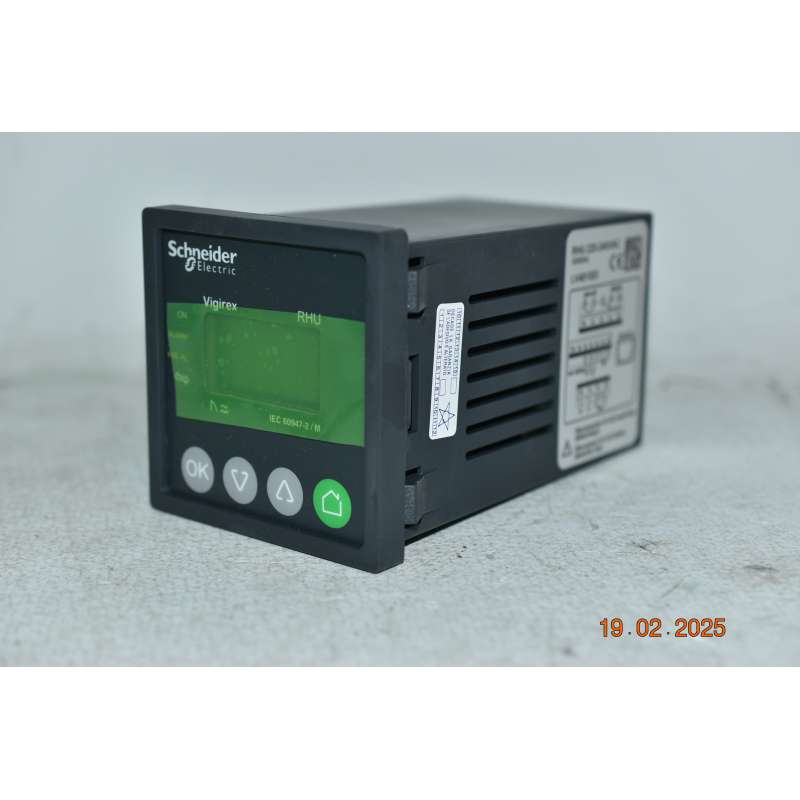

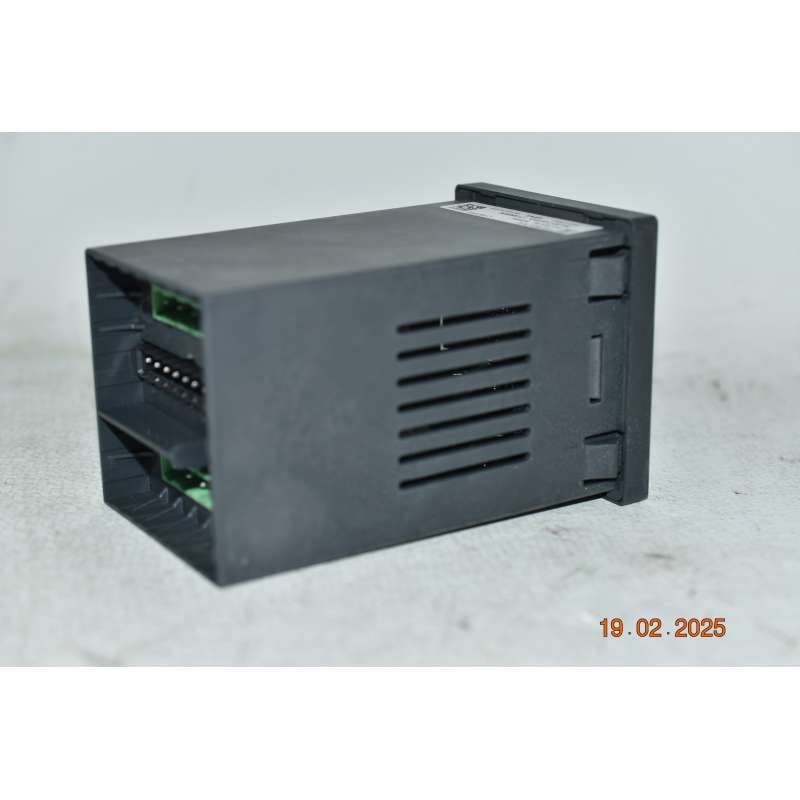

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda
