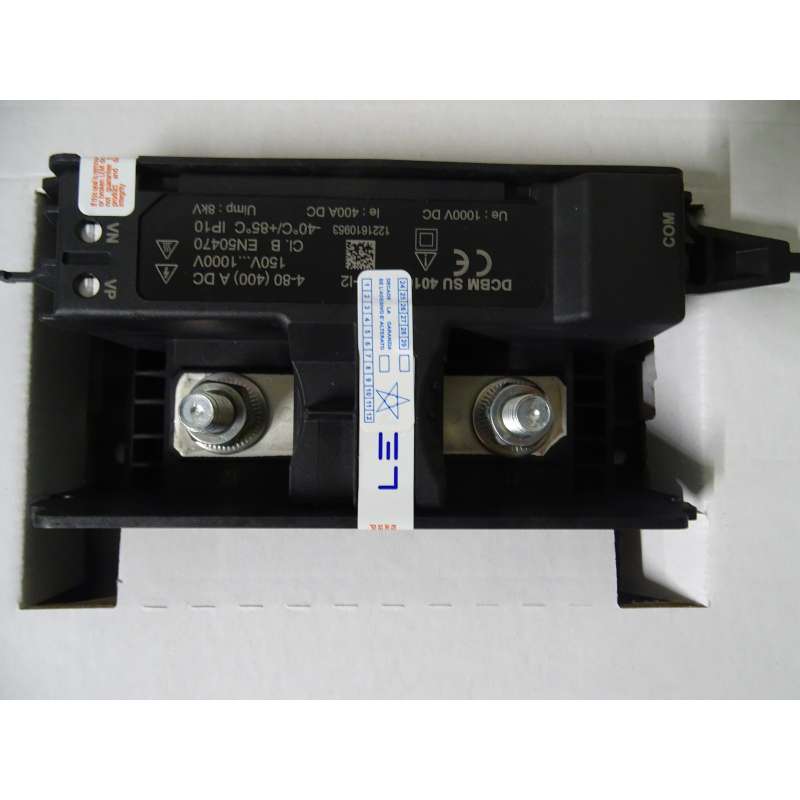

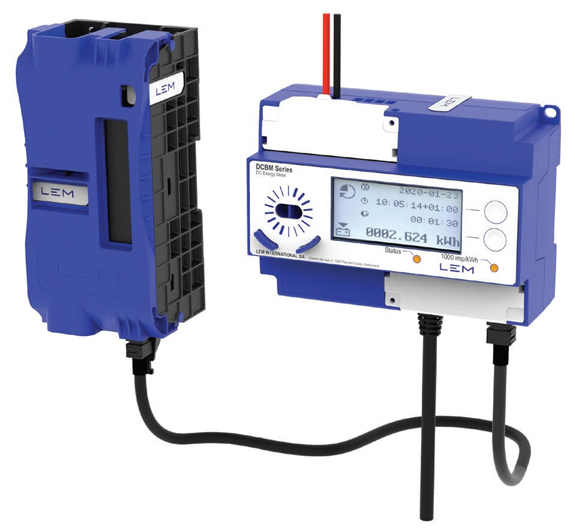

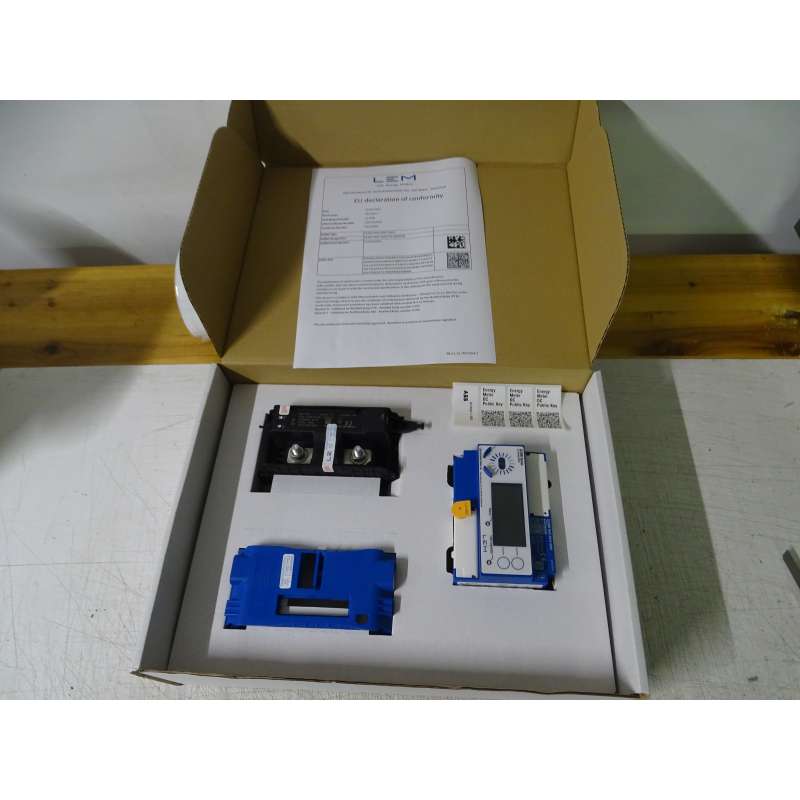

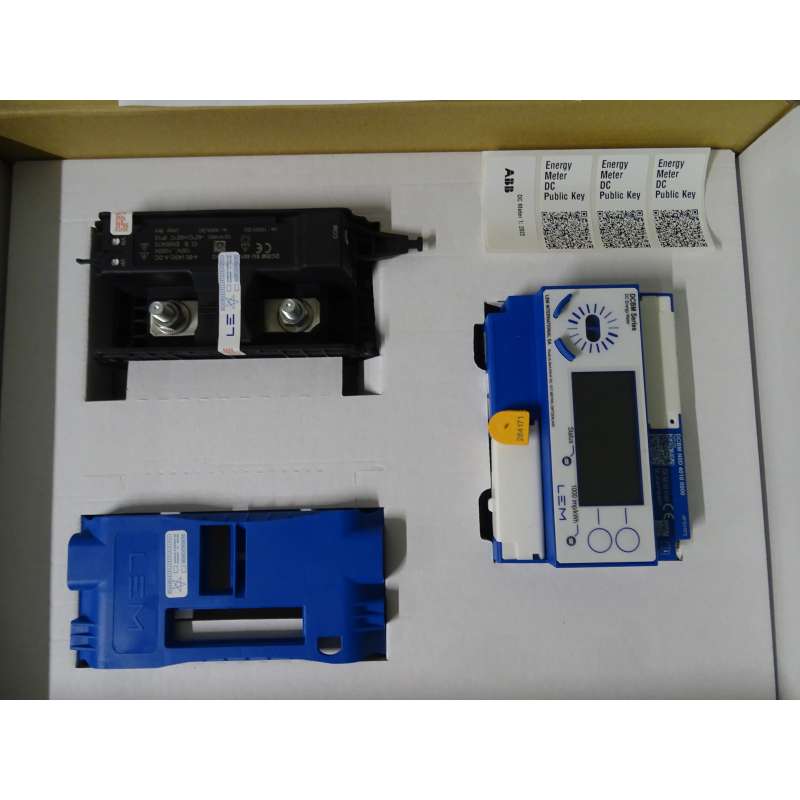

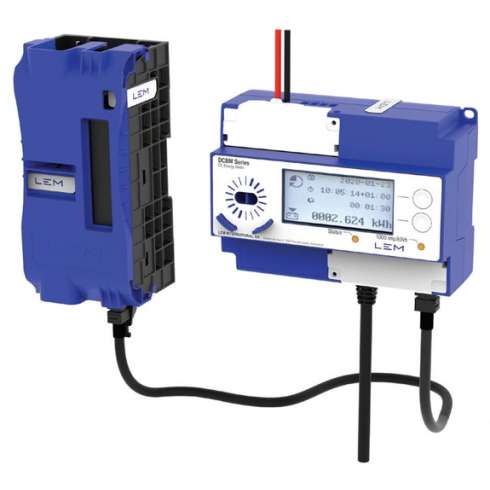

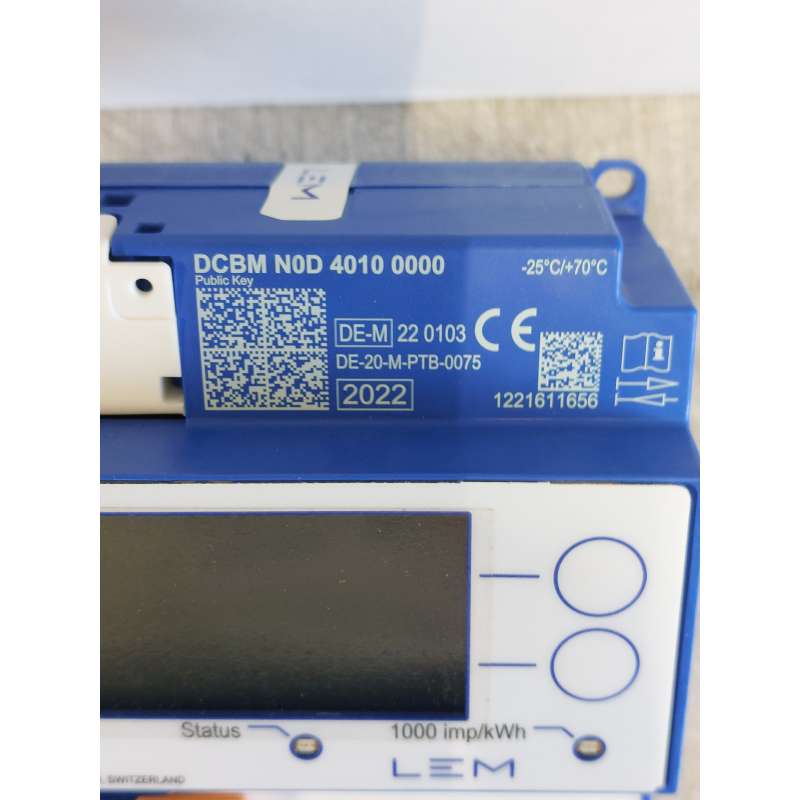

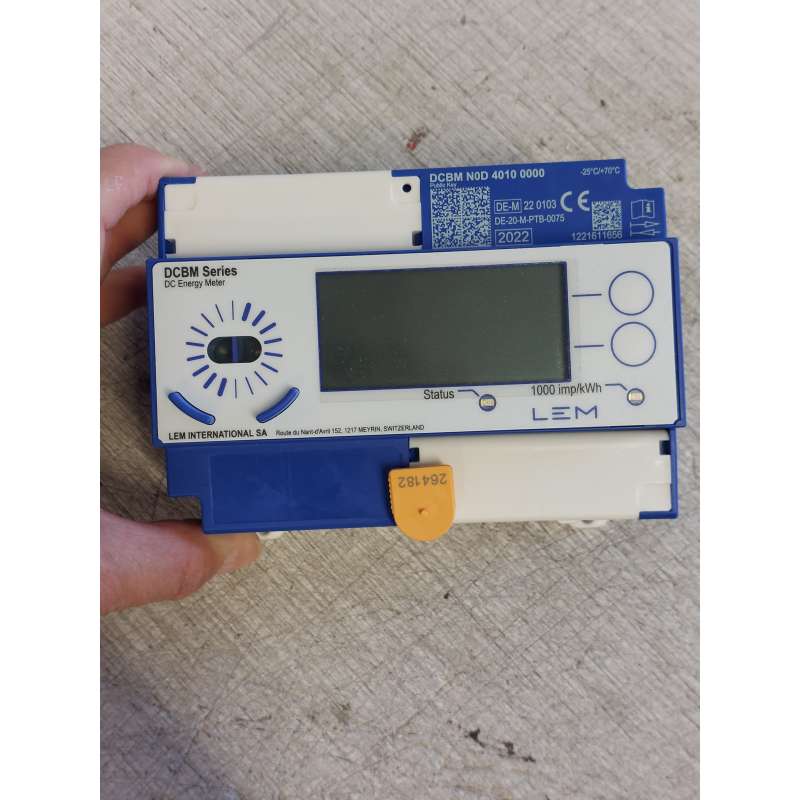

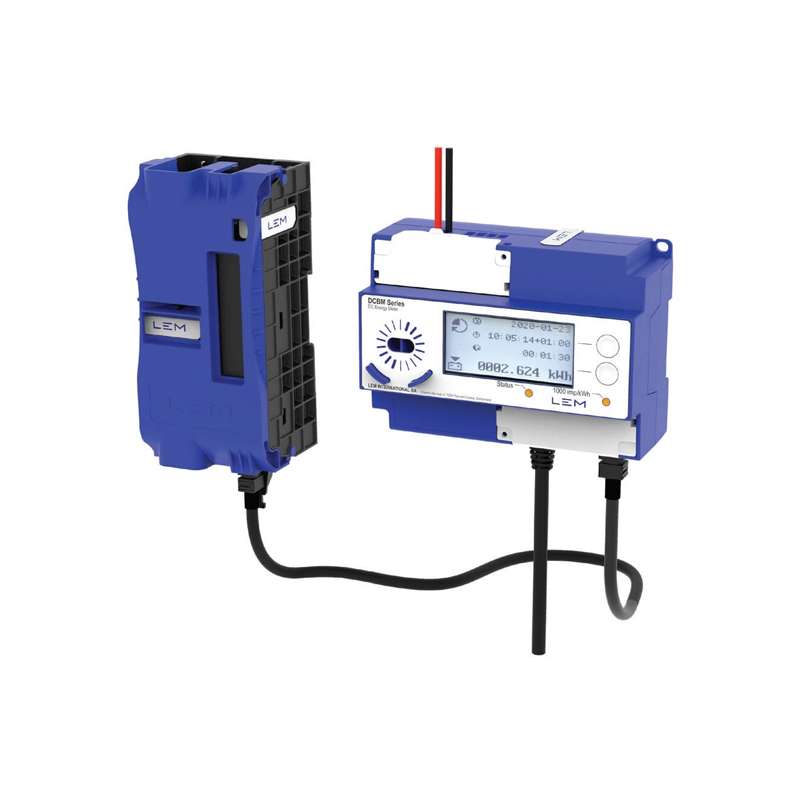

LEM DCBM N0D 4010 DC Energy Meter 400Amp 1000Vdc Misuratore CC

Intelligente e compatto, il contatore di fatturazione a corrente continua (DCBM) offre ai fornitori di stazioni di ricarica la possibilità di offrire un'esperienza simile a quella di una "stazione di servizio", utilizzando un display LCD per mostrare misurazioni in tempo reale, energia, allarmi e dati legali.

Un'eccellente soluzione per il retrofit e le nuove stazioni di ricarica rapida in corrente continua da 25 a 400 kW, il DCBM utilizza protocolli di dati standard del settore. I risultati sono una comunicazione sicura, una fatturazione autentica, una facile connettività ai servizi cloud e un processo di certificazione più rapido in conformità con le normative metrologiche.

VANTAGGI

• Misurazione LEM DC all'avanguardia
• Sagomato per i vincoli industriali
• Facile integrazione per retrofit e nuove infrastrutture
• Integrazione software "Plug&Play"
• Integrazione flessibile con sbarre o cavi
• Letture OCMF conformi a S.A.F.E
• Conforme per la fatturazione dell'energia o per la fatturazione dei tempi di parcheggio
• Monitoraggio del sistema

STANDARD

• EN 50470-1:2006
• EN 50470-3:2006
• PTB-A 50.7
• PTB-A 20.1
• CISPR32 Emissioni di classe B
• IEC 62052-11:2003
• IEC 61000-6-2:2016
• IEC 61000-6-3:2016
• Conforme alle applicazioni VDE-AR-E-2418-3-100
• Direttiva 2014/32/UE (MID)
• UL 61010-1, CAN/CSA-C22.2 n. 61010-1
• UL94-V0
• Caratteristiche

• Concetto di divisione proprietario
• Conforme alla metrologia legale per i sistemi di fatturazione
• Raggio d'azione 150... 1000 V CC
• Due taglie: Imax 400A e Imax 600A,
• Classe di precisione B, da -40 °C a +85 °C
• Comunicazione Ethernet con HTTP/HTTPS
• Design robusto con ampi morsetti di corrente, conforme alle sbarre collettrici
• Misurazione bidirezionale del energia (V2G)
• Misurazione a 4 fili e compensazione della perdita del cavo
• Letture dei dati firmati in formato OCMF o LEM
• Monitoraggio in tempo reale di corrente/tensione/temperatura/energia
• Display integrato con retroilluminazione
• Gestione delle transazioni e protezione dei dati degli utenti
• Supporto della sincronizzazione dell'ora NTP., indirizzamento IP statico/DHCP
• Range di alimentazione ausiliaria +12 ... +48 V DC
• Lunghezza del cavo Datalink da 30 cm fino a 3,5 m
• Isolamento rinforzato a 1000 VDC, OVC II, Uimp 8 kV
• Sigillatura di morsetti e interfacce
• Grado di protezione IP20
• Montaggio su guida DIN da 35 mm e a vite
• Rilevamenti di eventi (sovratemperatura, sincronizzazione dell'ora, rilevamento di un collegamento di tensione errato)

APPLICAZIONI

• Infrastrutture di ricarica per veicoli elettrici
• Centri di elaborazione dati
• Reti CC e monitoraggio dell'energia
• Stoccaggio dell'energia, energie rinnovabili
