TWDLMDA40DTK Schneider Base PLC estens 24V -24Ing. 24VCC-16 Out Stato solido

Riferimento: 6871/BB3/SX/Q0

Condizione: Nuovo (Altro)

697,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Base
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric

TWDLCDA40DRF Schneider Twido Base PLC Alimentazione 24VCC -24I 24VCC-16 Out stato solido

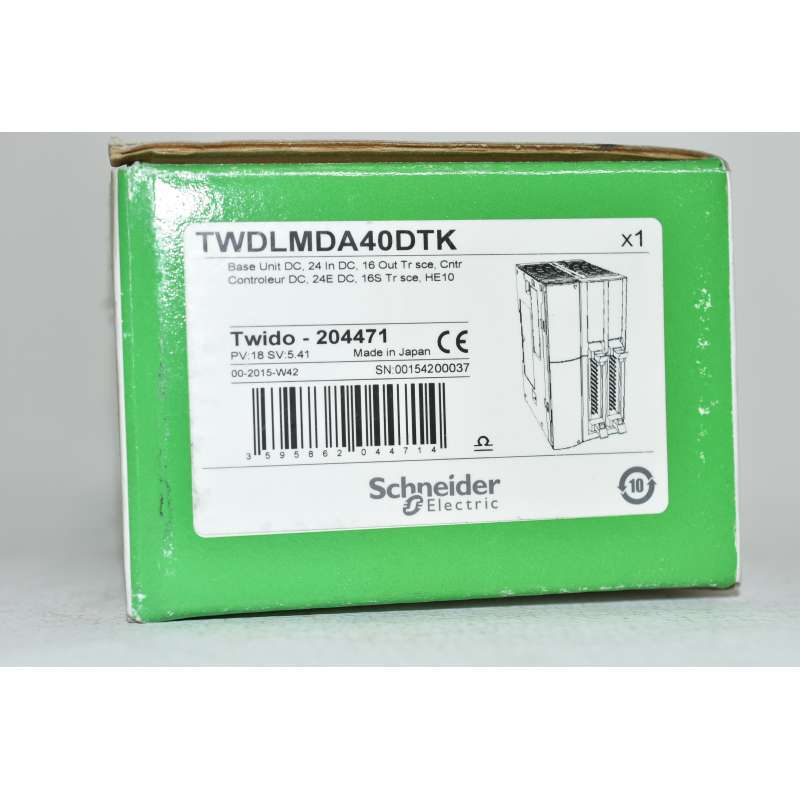

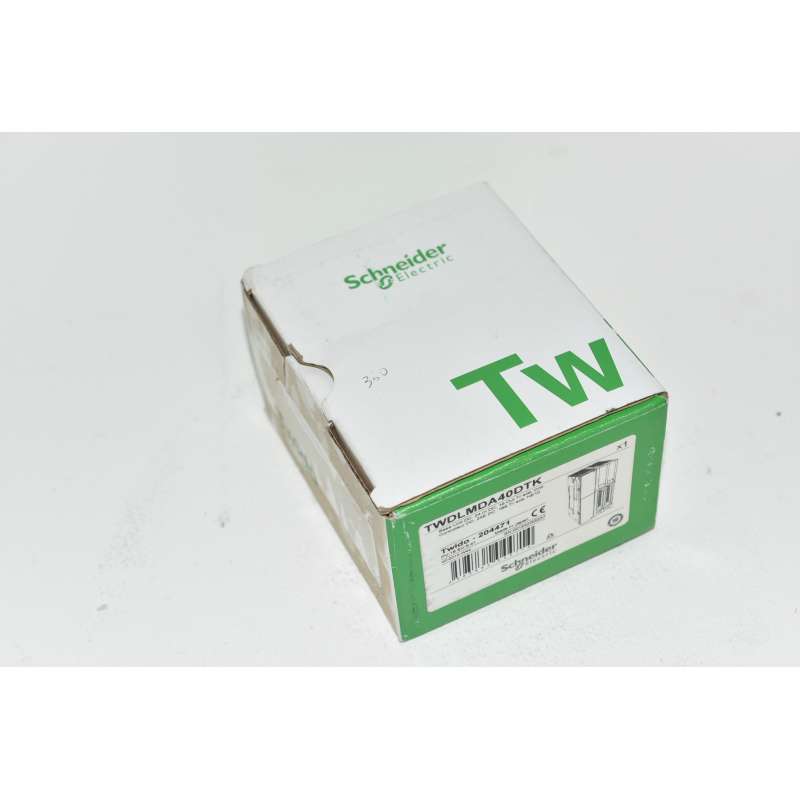

Scatola di cartone leggermente rovinata (vedi foto)
Caratteristiche:

Gamma Prodotto	Twido
Tipo Prodotto	Controller base modulare
numero I/O digitali	40
Numero ingressi digitali	24
Logica ingresso digitale	Sink or source
Tensione ingresso digitale	24 V
Tipo tensione ingresso digitale	CC
numero uscite digitali	16 per transistor (source)
Tensione nominale di alimentazione [Us]	24 V DC
Numero massimo di moduli d'espansione I/O	7
Slot liberi	2
Uso dello slot	Cartuccia memoria 32 K o 64 K e 1 orologio tempo reale

Caratteristiche tecniche
Limiti tensione di ingresso	20,4...26,4 V
corrente ingresso digitale	5 mA per da I0.0 a I0.1 5 mA per da I0.6 a I0.7 7 mA per da I0.2 a I0.5 7 mA per da I0.8 a I0.23
impedenza d'ingresso	4700 Ohm per da I0.2 a I0.5 4700 Ohm per da I0.8 a I0.23 5700 Ohm per da I0.0 a I0.1 5700 Ohm per da I0.6 a I0.7
tempo filtro	150 µs + per I0.2 a I0.5 allo stato 0 150 µs + per I0.8 a I0.23 allo stato 0 35 µs + per I0.0a I0.1 allo stato 1 35 µs + per I0.6 a I0.7 allo stato 1 40 µs + per I0.2 a I0.5 allo stato 1 40 µs + per I0.8 a I0.23 allo stato 1 45 µs + per I0.0 a I0.1 allo stato 0 45 µs + per I0.6 a I0.7 allo stato 0
isolamento tra via e logica interna	1500 Vrms per 1 minuto
resistenza isolamento tra vie	Nessuna
Tensione uscita digitale	24 V
Limiti tensione di uscita	20,4...28,8 V
corrente per via	0,36 A per uscita a transistor
corrente per uscita comune	1 A per uscita a transistor
Tempo di risposta	300 µs per Q0,2 a Q0,15 allo stato 0 300 µs per Q0,2 a Q0,15 allo stato 1 5 µs per Q0.0 a Q0.1 allo stato 0 5 µs per Q0.0 a Q0.1 allo stato 1
Tensione residua [Ures]	1 V allo stato 1
Massima corrente di dispersione	0,1 mA
protezione sovratensione uscita	39 V
carico massimo di tungsteno	8 W
Corrente uscita digitale	300 mA
collegamento I/O	Connettore HE-10
numero I/O	152 morsettiera vite estraibile con modulo di espansione I/O 208 morsettiera a molla con modulo di espansione I/O 264 connettore HE-10 con modulo di espansione I/O
Limiti tensione alimentazione	20,4…26,4 V
tipo di protezione	Protezione alimentazione da fusibile interno
potenza assorbita in W	19 W base + 4 moduli di espansione
corrente di spunto	1 A per uscita a transistor 50 A per alimentazione
Resistenza di isolamento	> 10 MOhm a 500 V, tra I/O e terminali di terra > 10 MOhm a 500 V, tra alimentazione e terminali di terra
memoria programma	3000 istruzioni 6000 istruzioni con scheda da 64 k di memoria
tempo esatto per 1K di istruzione	1 ms
overhead sistema	0,5 ms
descrizione memoria	RAM interna, 128 contatori, no operazione a virgola mobile, nessuna funzione trigonometrica RAM interna, 128 temporizzatori, no operazione a virgola mobile, nessuna funz. Trigonometrica RAM interna, 256 bit interni, no operazione a virgola mobile, nessuna funz. Trigonometrica RAM interna, 3000 parole interne, no operazione a virgola mobile, no funz. Trigonometrica RAM interna, parole doppie, nessuna operazione a virgola mobile, nessuna funz. Trigonometrica RAM interna, a virgola mobile, trigonometrica
tipo di batteria	Litio batteria per RAM interna, autonomia: 30 giorni, tempo di carica = 15 H, durata batteria = 10 a
tipo di connessione integrata	Alimentazione Collegamento seriale non isolato mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) half duplex, 38,4 kbit/s
numero ingresso conteggio	2 ingresso(i) di conteggio a 20000 Hz 32 bit 2 ingresso(i) di conteggio a 5000 Hz 16 bit
funzioni di posizionamento	PWM/PLS 2 canali a 7 kHz
Numero ingressi analogici	1
Range ingresso analogico	0...10 V
risoluzione ingresso analogico	9 bit
Impedenza d'ingresso	100000 Ohm
funzione complementare	Elaborazione evento PID
punti regolazione analogica	Regolazione 1 punto da 0..0,1023
LED di stato	1 LED ERR 1 LED STAT 1 LED (verde) PWR 1 LED (verde) RUN 1 LED per via stato I/O
Peso Netto	0,18 kg

Ambiente
Immunità alle microinterruzioni	10 ms
Resistenza dielettrica	1500 V per 1 minuto, tra I/O e terminali di terra 500 V per 1 minuto, tra alimentazione e terminali di terra
Certificazioni Prodotto	UL CSA
Marcatura	CE
Temperatura Di Stoccaggio	-25…70 °C
Temperatura Ambiente	0…55 °C
Umidità relativa	30…95 % senza condensa
Grado Di Protezione IP	IP20
Altitudine Di Funzionamento	0...2000 m
Altitudine di stoccaggio	0…3000 m
resistenza alle vibrazioni	0,075 mm a 10…57 Hz su guida DIN simmetrica 35 mm 1 gn a 57…150 Hz su guida DIN simmetrica 35 mm 1,6 mm a 2…25 Hz su piastra o pannello con kit di fissaggio 4 gn a 25…100 Hz su piastra o pannello con kit di fissaggio
Resistenza agli shock	15 gn per 11 ms

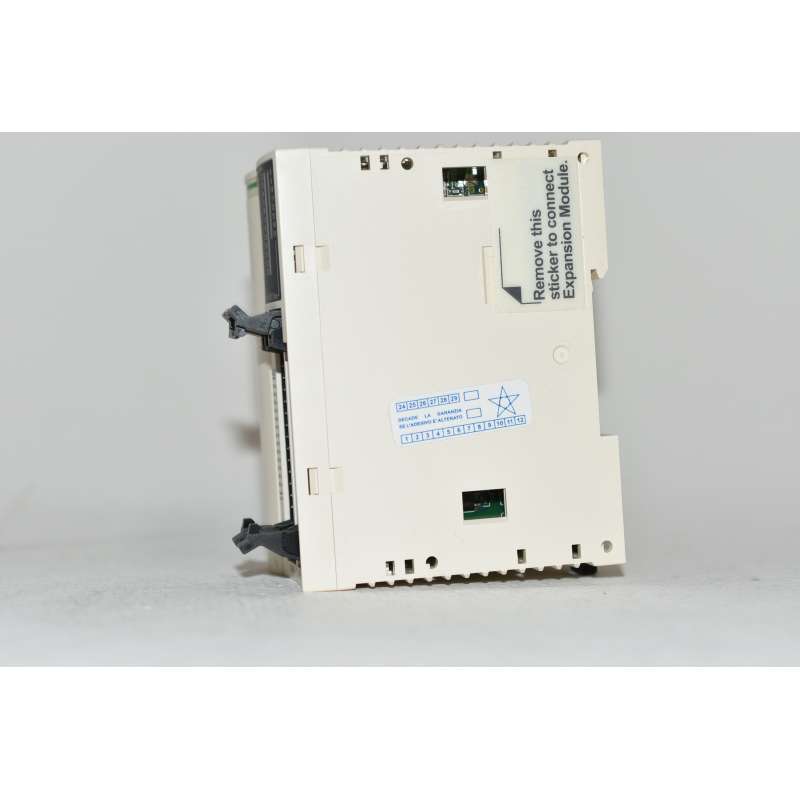

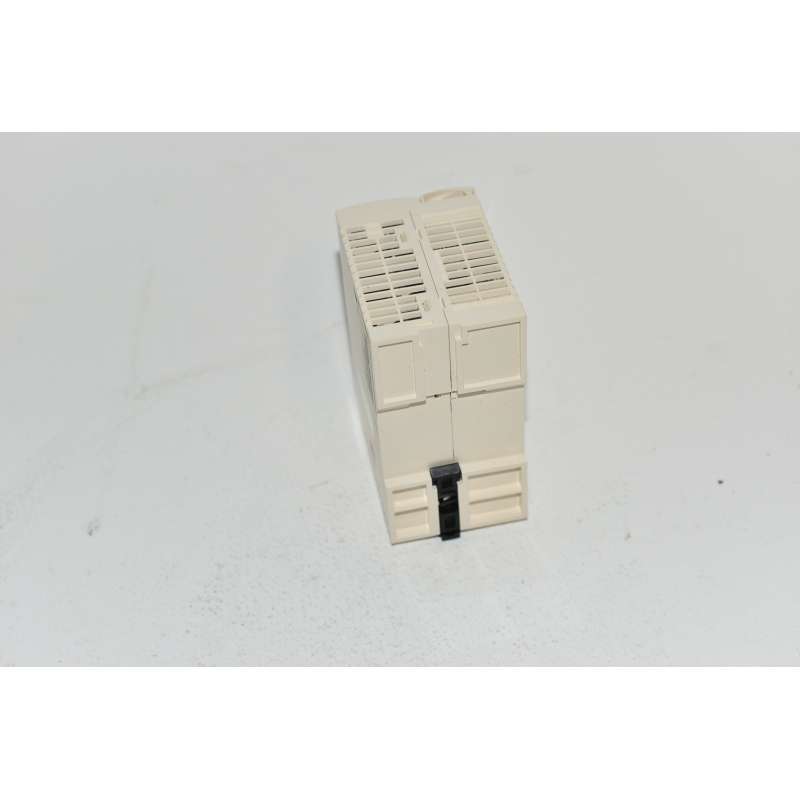

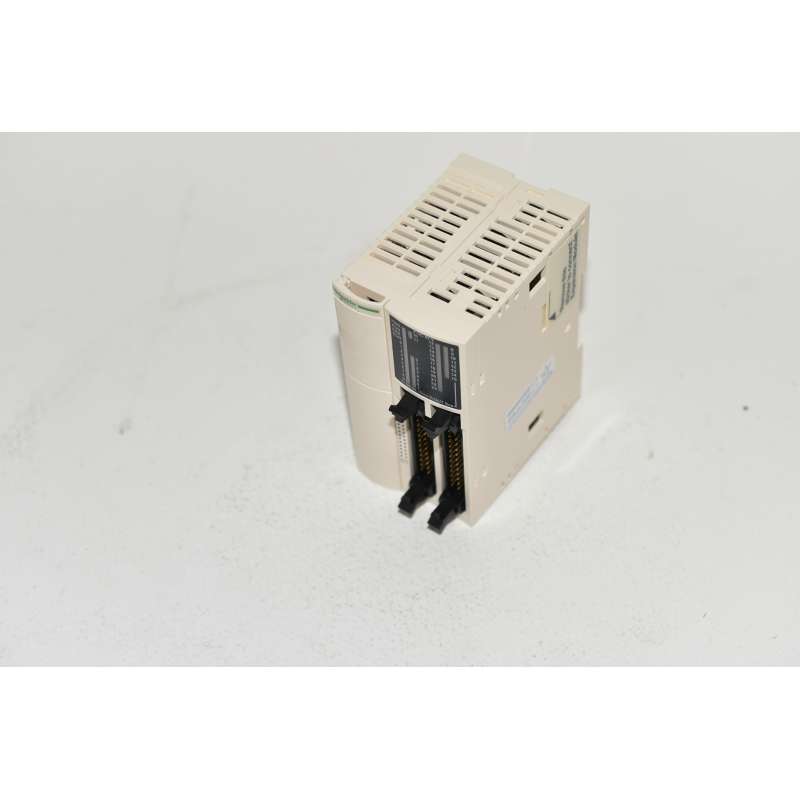

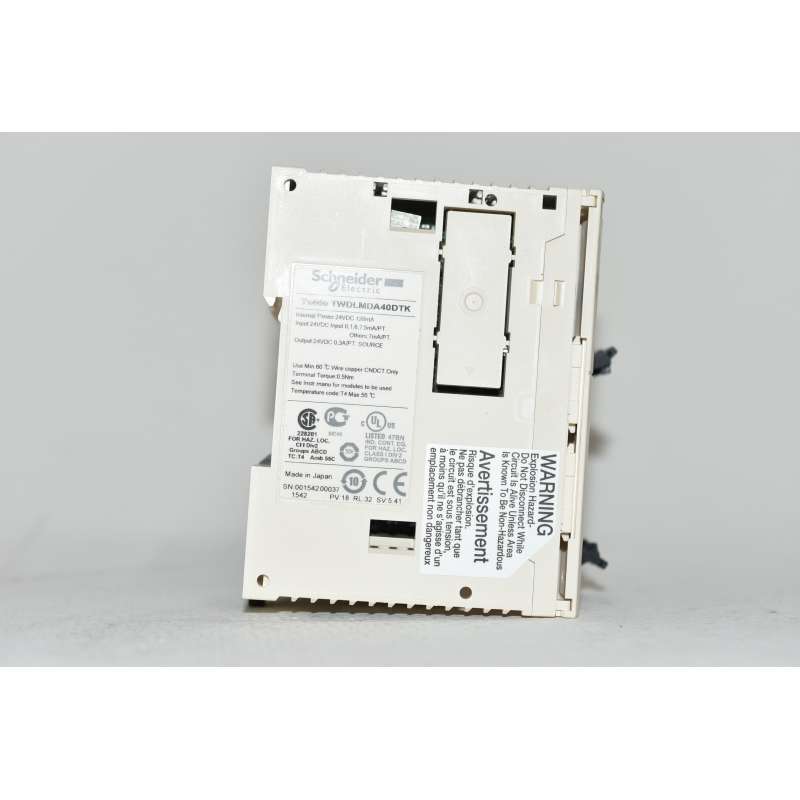

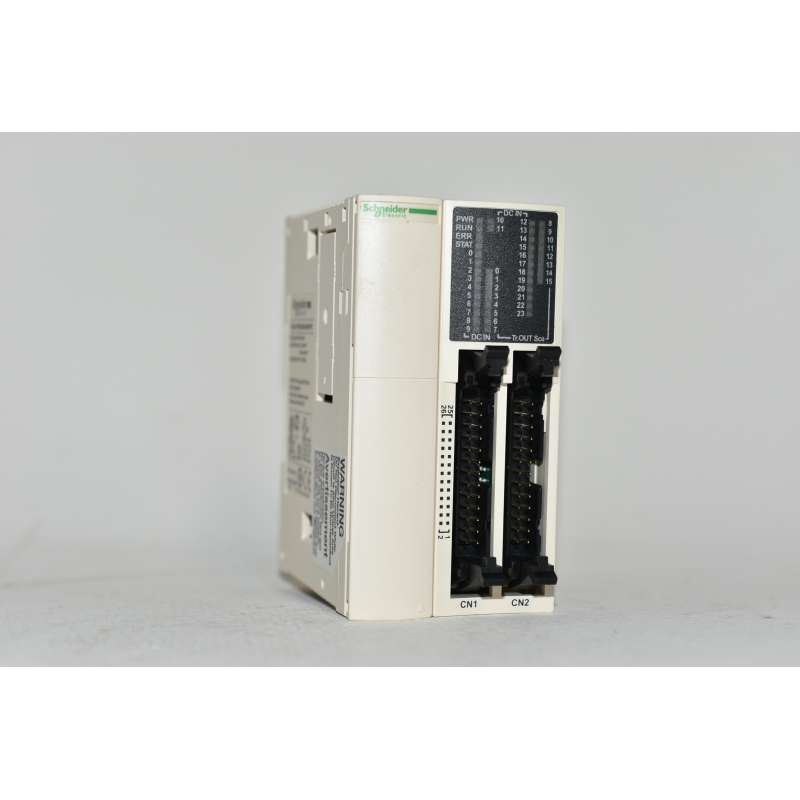

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.

In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
