TWDLCDA40DRF Schneider Twido Base PLC Alimentazione 24VCC -24I 24VCC-16O

Riferimento: 6870/BB3/SX/Q0

Condizione: Nuovo (Altro)

299,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Base
Descrizione delle condizioni	Nuovo, aperto per fare le foto
Marca	Schneider Electric

TWDLCDA40DRF Schneider Twido Base PLC Alimentazione 24VCC -24I 24VCC-16O

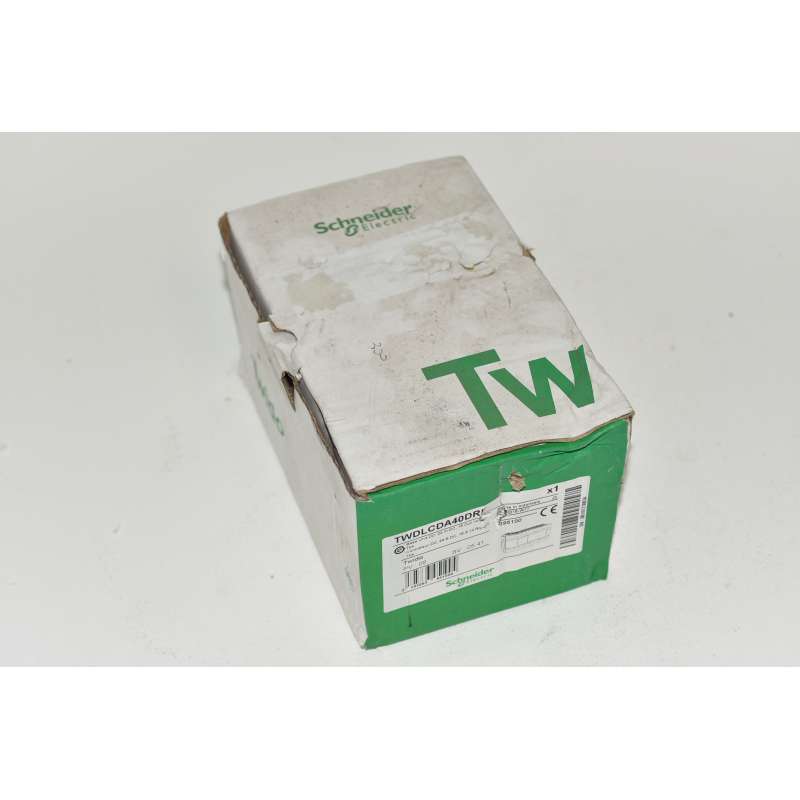

Scatola di cartone leggermente rovinata (vedi foto)
Caratteristiche:

Gamma Prodotto	Twido
Tipo Prodotto	Controllore compatto
numero I/O digitali	40
Numero ingressi digitali	24
Tensione ingresso digitale	24 V
Tipo tensione ingresso digitale	CC
numero uscite digitali	14 per relè 2 per transistor
Tensione nominale di alimentazione [Us]	24 V DC
Numero massimo di moduli d'espansione I/O	7
Uso dello slot	Cartuccia memoria
backup dati	RAM interna litio, 30 giorni autonomia, tempo di carica: 10 H, durata batteria: 10 a
tipo di connessione integrata	Alimentazione Collegamento seriale non isolato mini DIN, Modbus/character mode master/slave RTU/ASCII (RS485) half duplex, 38,4 kbit/s Adattatore interfaccia collegamento seriale (RS232C/RS485)
funzione complementare	PID Elaborazione evento
Compatibilità Gamma	Twido

Caratteristiche tecniche
Logica ingresso digitale	Sink or source
Limiti tensione di ingresso	20,4...26,4 V
corrente ingresso digitale	11 mA per da I0.0 a I0.1 11 mA per da I0.6 a I0.7 7 mA per da I0.2 a I0.5 7 mA per da I0.8 a I0.23
impedenza d'ingresso	2100 Ohm per da I0.0 a I0.1 2100 Ohm per da I0.6 a I0.7 3400 Ohm per da I0.2 a I0.5 3400 Ohm per da I0.8 a I0.23
tempo filtro	150 µs + tempo filtro programmato per I0.6 a I0.23 allo stato 0 35 µs + tempo filtro programmato per I0.0 a I0.5 allo stato 1 40 µs + tempo filtro programmato per I0.0 a I0.5 allo stato 0 40 µs + tempo filtro programmato per I0.6 a I0.23 allo stato 1
isolamento tra via e logica interna	1500 Vrms per 1 minuto
resistenza isolamento tra vie	Nessuna
Carico minimo	0,1 mA
Resistenza contatto	30000 µΩ
corrente di carico	2 A a 240 V CA induttivo carico, intervallo di funzionamento <30 cicli/m per uscita relè 2 A a 240 V CA resistivo carico, intervallo di funzionamento <30 cicli/m per uscita relè 2 A a 30 V DC induttivo carico, intervallo di funzionamento <30 cicli/m per uscita relè 2 A a 30 V DC resistivo carico, intervallo di funzionamento <30 cicli/m per uscita relè
durata meccanica	20000000 cicli per uscita relè
durata elettrica	100000 cicli per uscita relè
assorbimento di corrente	128 mA a 24 V DC allo stato 1 128 mA a 24 V DC stato 1 + ingresso ON 140 mA a 5 V DC stato 1 + ingresso ON 5 mA a 24 V DC allo stato 0 70 mA a 5 V DC allo stato 0 90 mA a 5 V DC allo stato 1

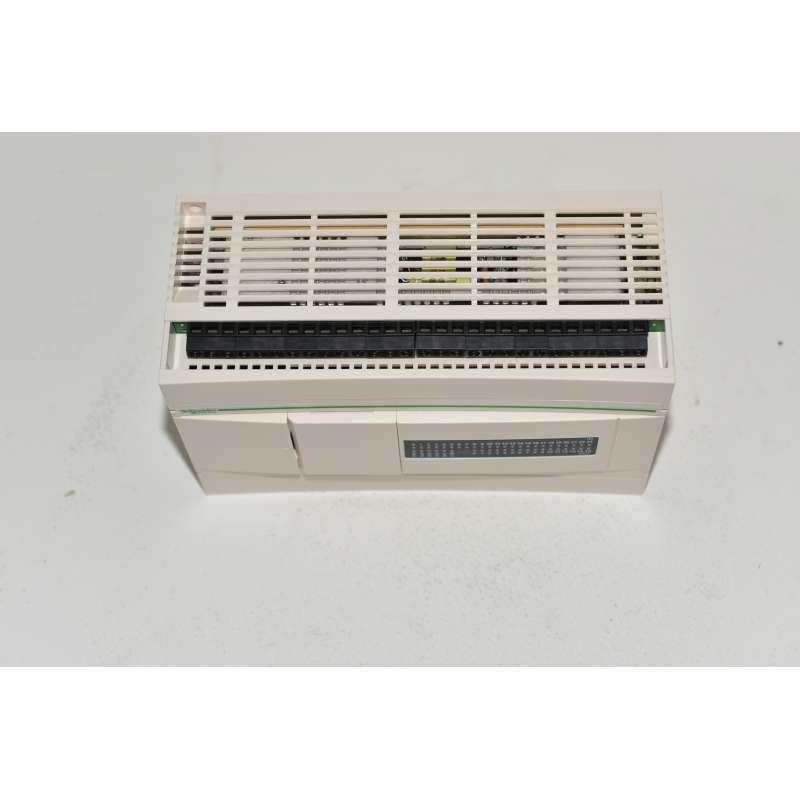

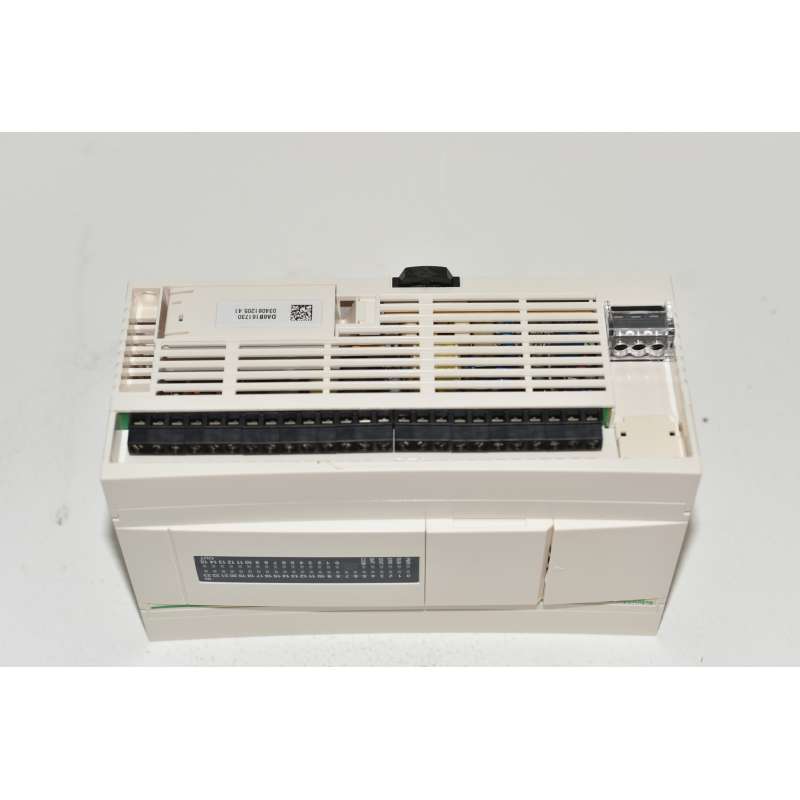

collegamento I/O	Morsettiera a vite non estraibile
numero I/O	152 morsettiera vite estraibile con modulo di espansione I/O 208 morsettiera a molla con modulo di espansione I/O 264 connettore HE-10 con modulo di espansione I/O
Limiti tensione alimentazione	20,4…28,8 V
Picchi di corrente	35 A
tipo di protezione	Protezione alimentazione da fusibile interno
consumo massimo in W	17,2 W
Resistenza di isolamento	> 10 MOhm a 500 V, tra I/O e terminali di terra > 10 MOhm a 500 V, tra alimentazione e terminali di terra
memoria programma	3000 istruzioni
tempo esatto per 1K di istruzione	1 ms
overhead sistema	0,5 ms
descrizione memoria	RAM interna, 128 contatori, no operazione a virgola mobile, nessuna funzione trigonometrica RAM interna, 128 temporizzatori, no operazione a virgola mobile, nessuna funz. Trigonometrica RAM interna, 256 bit interni, no operazione a virgola mobile, nessuna funz. Trigonometrica RAM interna, 3000 parole interne, no operazione a virgola mobile, no funz. Trigonometrica RAM interna, parole doppie, nessuna operazione a virgola mobile, nessuna funz. Trigonometrica RAM interna, a virgola mobile, trigonometrica
Slot liberi	1
orologio tempo reale	Con <=30 s/mese, tempo di funzionamento: 30 giorni
funzioni di posizionamento	PWM/PLS 2 canali a 7 kHz
numero ingresso conteggio	2 ingresso(i) di conteggio a 20000 Hz 32 bit 4 ingresso(i) di conteggio a 5000 Hz 16 bit
punti regolazione analogica	Regolazione 1 punto da 0...511 Regolazione 1 punto da 0..0,1023

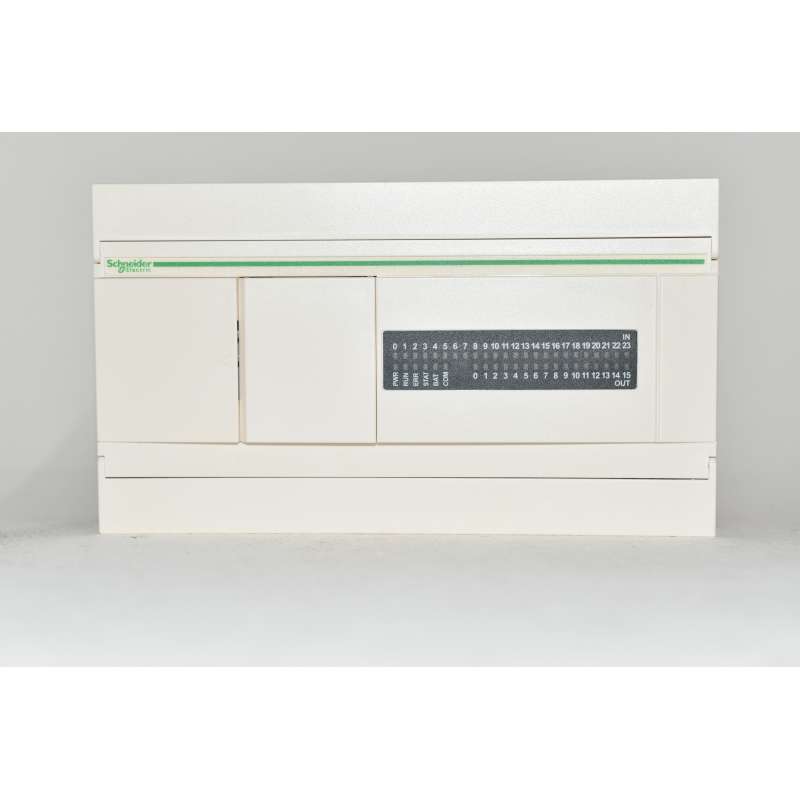

LED di stato	1 LED (verde) PWR 1 LED (verde) RUN 1 LED per via (verde) stato I/O 1 LED (rosso) errore del modulo (ERR) 1 LED luce pilota utente (STAT)
Profondità	70 mm
Altezza	95 mm
Larghezza	90 mm
Peso Netto	0,525 kg

Ambiente
Immunità alle microinterruzioni	10 ms
Resistenza dielettrica	1500 V per 1 minuto, tra I/O e terminali di terra 500 V per 1 minuto, tra alimentazione e terminali di terra
Certificazioni Prodotto	CSA UL
Marcatura	CE
Temperatura Ambiente	0…55 °C
Temperatura Di Stoccaggio	-25…70 °C
Umidità relativa	30…95 % senza condensa
Grado Di Protezione IP	IP20
Altitudine Di Funzionamento	0...2000 m
Altitudine di stoccaggio	0…3000 m
resistenza alle vibrazioni	0,075 mm a 10…57 Hz su guida DIN simmetrica 35 mm 1 gn a 57…150 Hz su guida DIN simmetrica 35 mm 1,6 mm a 2…25 Hz su piastra o pannello con kit di fissaggio 4 gn a 25…100 Hz su piastra o pannello con kit di fissaggio
Resistenza agli shock	15 gn per 11 ms

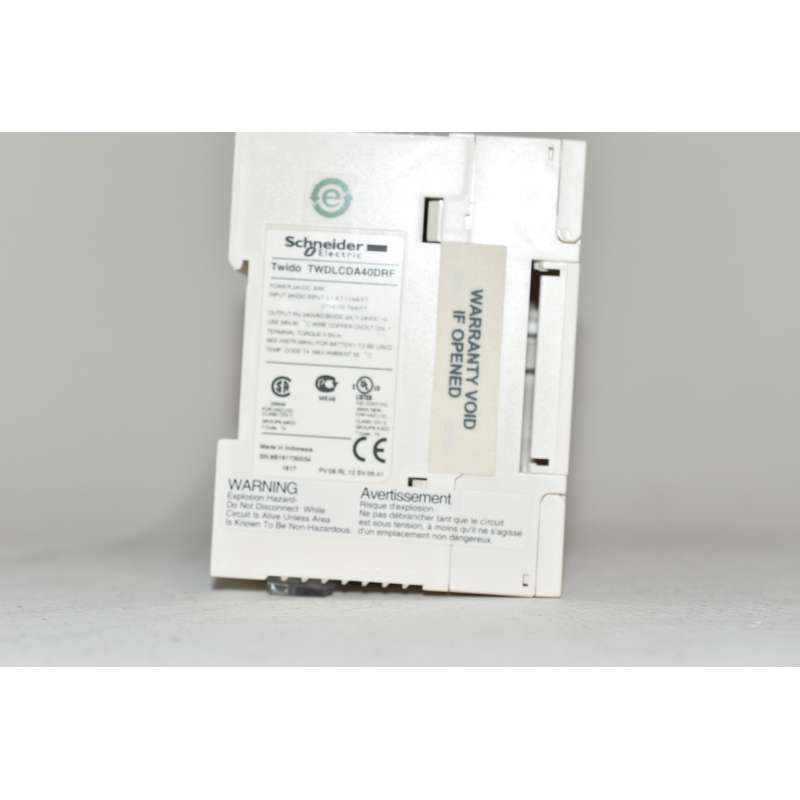

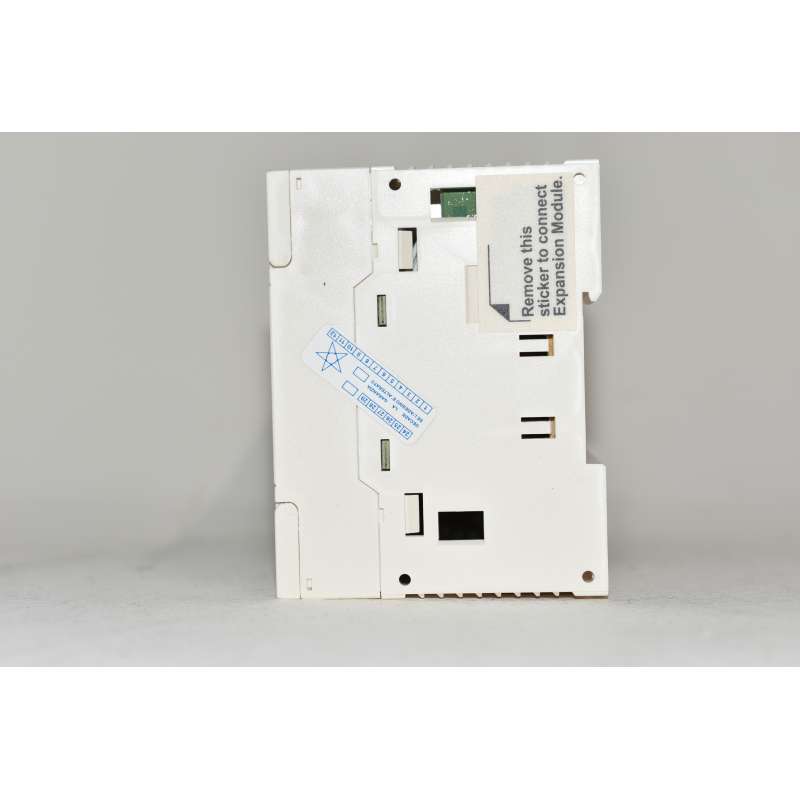

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”.

In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
