ABL6TS16U Schneider Trasformatore di tensione Ing.230...40 Volt Out 1X230 V 160 VA

Riferimento: 6370/DE4/SX/Q0

Condizione: Nuovo (Altro)

70,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Trasformatore

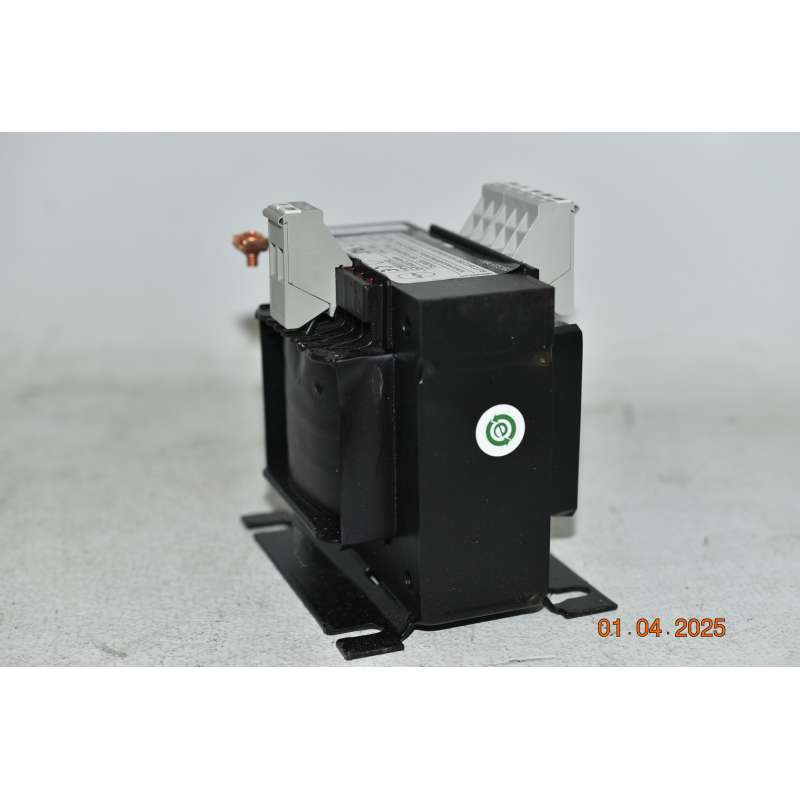

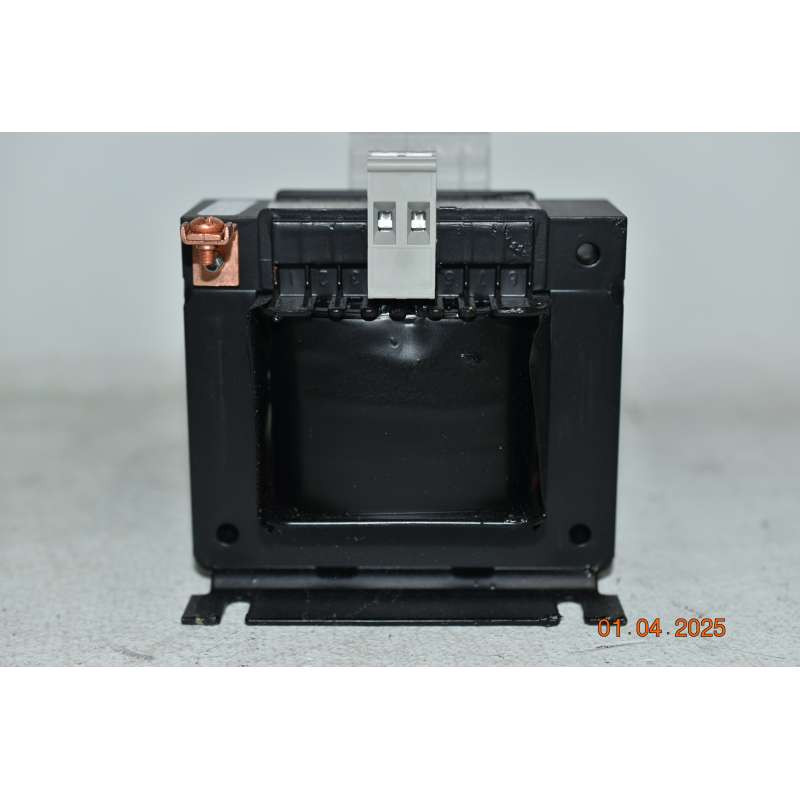

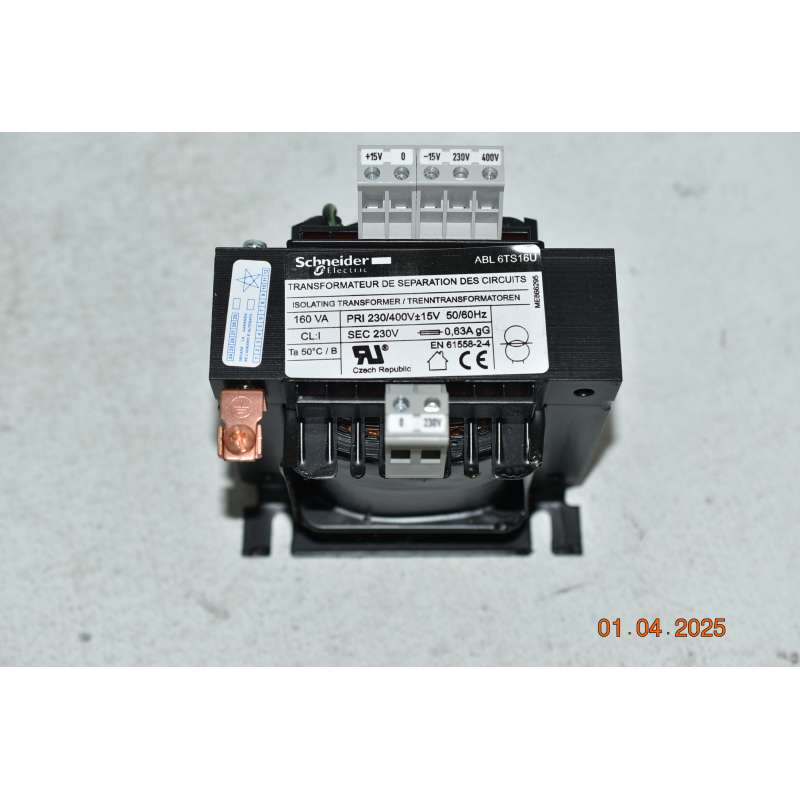

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider Electric

ABL6TS16U Schneider Trasformatore di tensione Ing.230...40 Volt Out 1X230 V 160 VA
Il trasformatore ABL6 di Schneider Electric fornisce corrente alternata ai circuiti di controllo isolandoli dall'alimentazione di rete. Ha una tensione di ingresso nominale da 230 a 400 Vca, una tensione di uscita nominale di 230 Vca e una potenza nominale di 160 VA. Questo trasformatore è progettato per alimentare i circuiti di controllo di alimentazione monofase o a 3 fasi, senza l'uso di alimentatori dedicati. Offre un metodo economico per alimentare ogni singolo carico o per gruppi di carichi, in applicazioni come l'industria mineraria e la raffinazione.
Caratteistiche:ç

Gamma Prodotto	Modicon Transformer Optimized
Tipo Prodotto	Trasformatore di isolamento e sicurezza
potenza nominale in VA	160 VA
Tensione di ingresso	230 V CA monofase, terminali: N-L1 400 V CA da fase a fase, terminali: L1-L2
Tensione di uscita	230 V AC
avvolgimento secondario	Singolo
copertura di protezione	Senza
Temperatura Ambiente Operativa	-20…50 °C

Caratteristiche tecniche
Limiti tensione di ingresso	207...253 V 360...440 V
Limiti di frequenza della rete	47…63 Hz
tolleranza tensione ingresso	+/- 15 V
Rendimento	88 %
potenza dissipata in W	21,8 W
sovratensione ammessa in uscita	7 % (nessun caricamento, stato a caldo)
Maximum voltage drop at rated load	0,9 %
nessuna perdita di carico	9,1 W
tensione cortocircuito	8,62 %
Tipo protezione uscita	Contro sovraccarico, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection Contro sovratensione, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection Contro cortocircuiti, protection technology: with additional protection fuses or circuit-breakers in Selection of Protection
Connessioni - morsetti	For connessione d'ingresso: morsettiere a vite, connection capacity: 5 x 4 mm² AWG 11 For connessione di messa a terra ingresso: morsettiere a vite, connection capacity: 1 x 4 mm² AWG 11 For connessione uscita: morsettiere a vite, connection capacity: 2 x 4 mm² AWG 11
Marcatura	CE
tipo di fissaggio	Con 4 viti diametro: 5,8 mm su pannello verticale, posizione di funzionamento: orizzontale Con 4 viti diametro: 5,8 mm su pannello verticale, posizione di funzionamento: verticale Con 4 viti diametro: 5,8 mm su pannello orizzontale con riduzione a 90 %
Altitudine Di Funzionamento	3000 m
Classe Di Isolamento	Classe B
Larghezza	105,0 mm
Altezza	81,0 mm
Profondità	112,0 mm
Peso Netto	2,87 kg

Ambiente
Certificazioni Prodotto	UR EAC DNV-GL
Norme Di Riferimento	UL 506
Grado Di Protezione Ip	IP20
Caratteristiche Ambientali	EMC conforming to IEC 62041 Sicurezza conforming to EN 61558-1 Sicurezza conforming to EN 61558-2-4
Trattamento di protezione	TC
Temperatura Di Stoccaggio	-40…80 °C
Categoria di sovratensione	Classe I conforming to VDE 0106-1
Resistenza dielettrica	2000 V tra avvolgimento e terra 4000 V tra primario e secondario

Confezionamenti
Unità di misura confezione 1	PCE
Numero di unità per confezione 1	1
Confezione 1: altezza	21,500 cm
Confezione 1: larghezza	20,500 cm
Confezione 1: profondità	22,500 cm
Confezione 1: peso	3,101 kg
