Schneider ABT7PDU016B Trasformatore di tensione 230..400V -2x24 v-160 VA

Riferimento: 5831/BA2/SX/q0

Condizione: Nuovo (Altro)

70,00 € tasse incl.

Questo prodotto non è più disponibile

Maggiori informazioni
Scheda tecnica

Tipo	Alimentatore

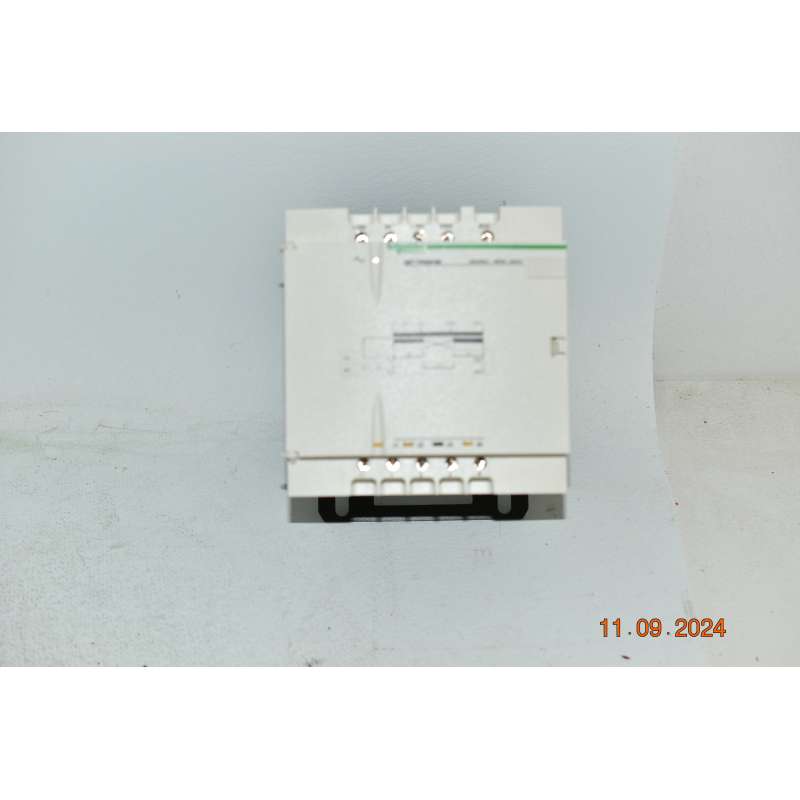

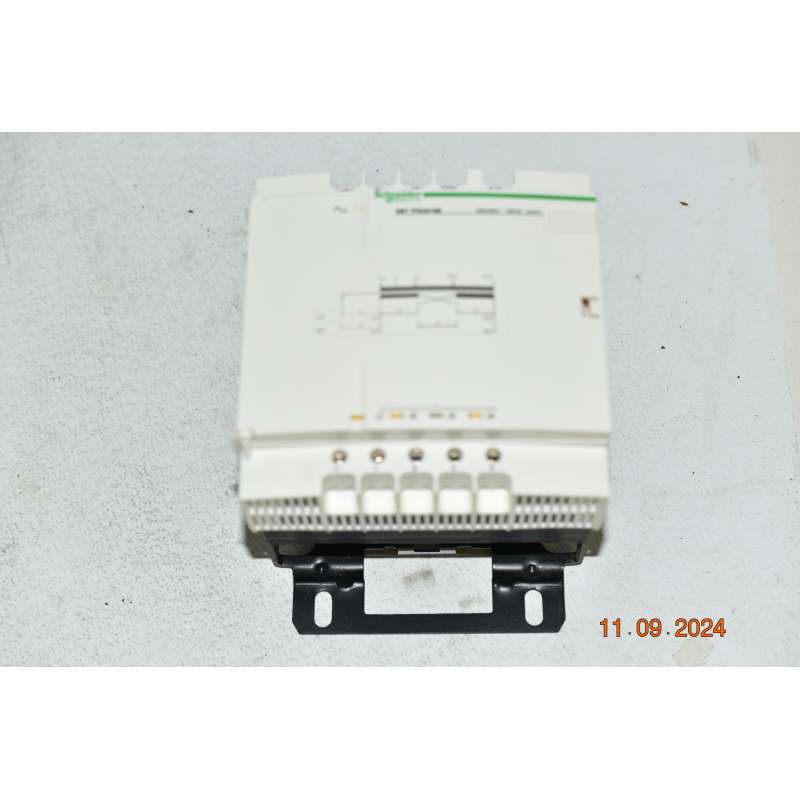

Descrizione delle condizioni	Confezione originale danneggiata. Viene spedito quello che vedete nelle foto
Marca	Schneider

Schneider ABT7PDU016B Trasformatore di tensione 230..400V -2x24 v-160 VA
Il trasformatore ABT7 di Schneider Electric fornisce corrente alternata ai circuiti di controllo isolandoli dall'alimentazione di rete. Ha una tensione di ingresso nominale da 230 a 400 Vca, una tensione di uscita nominale di 24/48 Vca grazie al suo doppio avvolgimento secondario e una potenza nominale di 160 VA. Questo trasformatore è progettato per alimentare i circuiti di controllo di alimentazione monofase o a 3 fasi, senza l'uso di alimentatori dedicati. Offre un metodo economico per alimentare ogni singolo carico o per gruppi di carichi, in applicazioni come l'industria mineraria e la raffinazione.
Caratteristiche:

Gamma prodotto	Modicon Transformer Universal
Tipo prodotto	Trasformatore di isolamento e sicurezza
potenza nominale in VA	160 VA
Tensione di ingresso	230 V CA monofase, terminali: N-L1 400 V CA da fase a fase, terminali: L1-L2
Tensione di uscita	24/48 V CA
avvolgimento secondario	Doppio
copertura di protezione	Con
Temperatura ambiente	-20…60 °C

Caratteristiche tecniche
Limiti tensione di ingresso	360...440 V 207...253 V
Limiti di frequenza della rete	47…63 Hz
tolleranza tensione ingresso	+/- 15 V
Rendimento	88 %
Potenza dissipata in W	21,8 W
variazione tensione al carico nominale	3,16 % a 400 V 3,29 % a 230 V
sovratensione ammessa in uscita	2,4 % (nessun caricamento, stato a caldo)
Maximum voltage drop at rated load	2,83 %
nessuna perdita di carico	14,32 W
tensione cortocircuito	6,80 %
Tipo protezione uscita	Contro sovraccarico, tecnologia di protezione: with additional protection fuses or circuit-breakers in Selection of Protection Contro sovratensione, tecnologia di protezione: with additional protection fuses or circuit-breakers in Selection of Protection Contro cortocircuiti, tecnologia di protezione: with additional protection fuses or circuit-breakers in Selection of Protection
Connessioni - morsetti	per connessione ingresso: morsettiere a vite, capacità connessione: 5 x 4 mm² AWG 11 per connessione di messa a terra ingresso: morsettiere a vite, capacità connessione: 1 x 4 mm² AWG 11 per connessione uscita: morsettiere a vite, capacità connessione: 4 x 4 mm² AWG 11
Marcatura	CE
tipo di fissaggio	Con 4 viti diametro: 6,5 mm su pannello verticale, posizione di funzionamento: orizzontale Con 4 viti diametro: 6,5 mm su pannello verticale, posizione di funzionamento: verticale Con clip su guida DIN simmetrica 35 x 15 mm Con 4 viti diametro: 6,5 mm su pannello orizzontale con riduzione a 90 %
Collegamento uscita	Serie con ponticello interno Messa a terra del secondario Parallelo
Altitudine di funzionamento	3000 m
Classe di isolamento	Classe B
LED di stato	1 LED (arancione) tensione di ingresso
larghezza	123,0 mm
altezza	153,0 mm
Profondità	127,0 mm
Peso netto	4,46 kg
