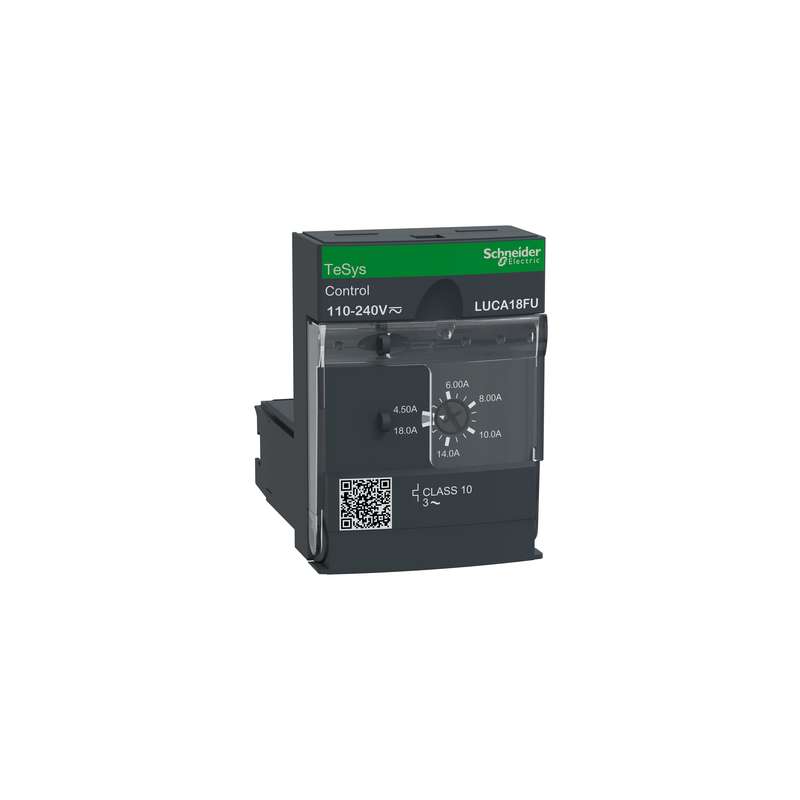

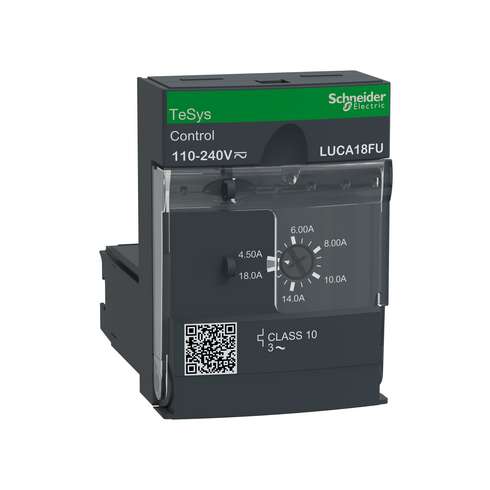

LUCA18FU Schneider Tesys Unità di Controllo LUCA Classe 10 4,5-18Amp 110-220VAC
7037/DI2/SX/Q6
Nuovo
50,00 € tasse incl.
tasse incl.
6 Articoli
| Tipo | Adattatore |
| Marca | Schneider Electric |
| Fabbricante | Schneider Electric |
| Responsabile dei Prodotti | Schneider Electric |
LUCA18FU Schneider Tesys Unità di Controllo LUCA Classe 10 4,5-18Amp 110-220VAC
Descrizione
Unità di controllo standard TeSys U da inserire nelle basi di potenza LUB32, LUB32, LUB38 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 7,5 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 4,5-18A (Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Da utilizzare con una tensione di 110-240V AC / 110-220V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
Caratteristiche
Descrizione
Unità di controllo standard TeSys U da inserire nelle basi di potenza LUB32, LUB32, LUB38 per formare un controller dello starter TeSys U, per applicazioni di motore a 3 fasi fino a 7,5 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale Ir 4,5-18A (Ir regolabile), classe di intervento per sovraccarico 10, cortocircuito a 13 x Irmax, sovracorrente a 14,2 x Ir, perdita di fase, guasto diisolamento. Da utilizzare con una tensione di 110-240V AC / 110-220V DC per il controllo dello starter (attraverso i morsetti di controllo A1/A2 situati nella base di potenza). Certificato se usato in combinazione con una base di potenza LUB (IEC, UL, CSA, CCC, EAC, Marine).
Caratteristiche
| Gamma | TeSys |
|---|---|
| Gamma Prodotto | TeSys Ultra |
| Nome Prodotto | TeSys Ultra |
| Nome Dispositivo | LUCA |
| Tipo Prodotto | Unità di controllo standard |
| Applicazione | Motor control Protezione motore |
| Prodotto Per Applicazioni Specifiche | Requisiti di protezione di base per avviatori motore: sovraccarico e cortocircuito |
| main function available | Protezione differenziale Reset manuale Protezione da errori e squilibri di fase Protezione da sovraccarico e cortocircuito |
| Compatibilità prodotto | Power base LUB32 Power base LUB38 Power base LUB320 Power base LUB380 Reversing contactor breaker LU2B32FU Reversing contactor breaker LU2B38FU |
| Tensione nominale di impiego [Ue] | 690 V CA |
| Frequenza di rete | 40...60 Hz |
| tipo di carico | Motore trifase - raffreddamento: autoraffreddato |
| Categoria di utilizzazione | AC-41 AC-44 AC-43 |
| potenza motore in kW | 7,5 kW a 400...440 V CA 50/60 Hz 9 kW a 500 V CA 50/60 Hz 15 kW a 690 V CA 50/60 Hz |
| rated motor current adjustment range | 4,5…18 A |
| classe di sgancio per sovraccarico termico | Classe 10 conforme a IEC 60947-6-2 - limite frequenza: 40…60 Hz - compensazione temperatura: -25…70 °C Classe 10 conforme a UL 508 - limite frequenza: 40…60 Hz - compensazione temperatura: -25…70 °C |
| soglia di sgancio | 14,2 x Ir +/- 20 % |
| Sensibilità mancanza di fase | Si |
| [Uc] control circuit voltage | 110...240 V CA 110...220 V CC |
| limiti tensione circuito di controllo | 88...264 V per CA circuito 110...240 V in funzione 88...242 V per CC circuito 110...220 V in funzione 55 V per CA circuito 110...240 V diseccitazione 55 V per CC circuito 110...220 V diseccitazione |
|---|---|
| consumo tipico di corrente | 280 mA a 110...240 V CA I massimo durante la chiusura con LUB32 280 mA a 110...240 V CA I massimo durante la chiusura with LUB38 280 mA a 110...220 V CC I massimo durante la chiusura con LUB32 280 mA a 110...220 V CC I massimo durante la chiusura with LUB38 25 mA a 110...240 V CA I rms fissato con LUB32 25 mA a 110...240 V CA I rms fissato with LUB38 25 mA a 110...220 V CC I rms fissato con LUB32 25 mA a 110...220 V CC I rms fissato with LUB38 |
| dissipazione di calore | 3 W per circuito di controllo con LUB32 3 W per circuito di controllo with LUB38 |
| tempo di funzionamento | 35 ms apertura con LUB32 per circuito di controllo 35 ms apertura with LUB38 per circuito di controllo 50 ms chiusura con LUB32 per circuito di controllo 50 ms chiusura with LUB38 per circuito di controllo |
| Norme | EN 60947-6-2 IEC 60947-6-2 UL 60947-4-1, con allargatore di fase CSA C22.2 No 60947-4-1, con allargatore di fase |
| Certificazioni Prodotto | CE UL CSA CCC EAC ASEFA ATEX Marina |
| Tensione nominale di isolamento [Ui] | 690 V conforme a IEC 60947-6-2 600 V conforme a UL 60947-4-1 600 V conforme a CSA C22.2 No 60947-4-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947-6-2 |
| separazione sicura del circuito | 400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1 400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1 |
| tipo di fissaggio | Ad innesto (lato anteriore) |
| larghezza | 45 mm |
| altezza | 66 mm |
| profondità | 60 mm |
| peso prodotto | 0,135 kg |
| Codice compatibilità | LUCA |
| grado di protezione IP | IP20 pannello frontale e terminali cablati conforme a IEC 60947-1 IP20 altri lati conforme a IEC 60947-1 IP40 pannello frontale esterno all'area di connessione conforme a IEC 60947-1 |
|---|---|
| Trattamento di protezione | TH conforme a IEC 60068 |
| Temperatura Ambiente | -25…70 °C |
| Temperatura Di Stoccaggio | -40…85 °C |
| Altitudine di funzionamento | 2000 m |
| resistenza al fuoco | 960 °C parti che supportano componenti sotto tensione conforme a IEC 60695-2-12 650 °C conforme a IEC 60695-2-12 |
| tenuta agli urti | 10 gn poli di alimentazione aperti conforme a IEC 60068-2-27 15 gn poli di alimentazione chiusi conforme a IEC 60068-2-27 |
| Resistenza alle vibrazioni | 2 gn 5…300 Hz poli di alimentazione aperti conforme a IEC 60068-2-6 4 gn 5…300 Hz poli di alimentazione chiusi conforme a IEC 60068-2-6 |
| resistenza alle scariche elettrostatiche | 8 kV livello 3 all'aria aperta conforme a IEC 61000-4-2 8 kV livello 4 su contatto conforme a IEC 61000-4-2 |
| Onda d'urto non dissipativa | 1 kV modalità seriale conforme a IEC 60947-6-2 2 kV modo comune conforme a IEC 60947-6-2 |
| resistenza ai campi irradiati | 10 V/m 3 conforme a IEC 61000-4-3 |
| resistenza ai transitori rapidi | 2 kV classe 3 collegamento seriale conforme a IEC 61000-4-4 4 kV classe 4 tutti i circuiti tranne il collegamento seriale conforme a IEC 61000-4-4 |
| immunità ai campi radioelettrici | 10 V conforme a IEC 61000-4-6 |
| immunità alle microinterruzioni | 3 ms |
| immunità ai picchi di tensione | 70 % / 500 ms conforme a MS/TP |

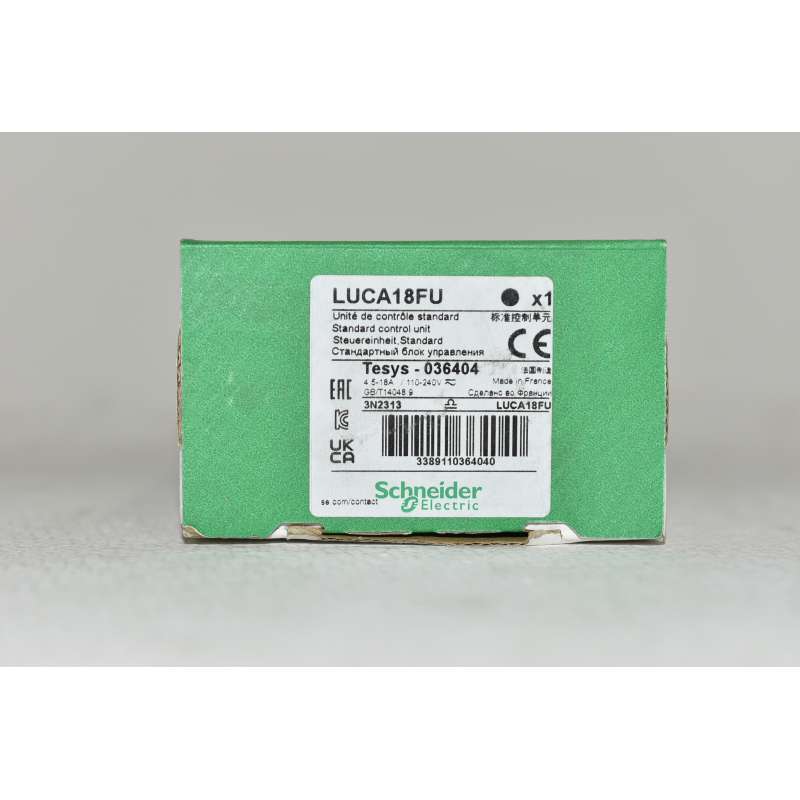

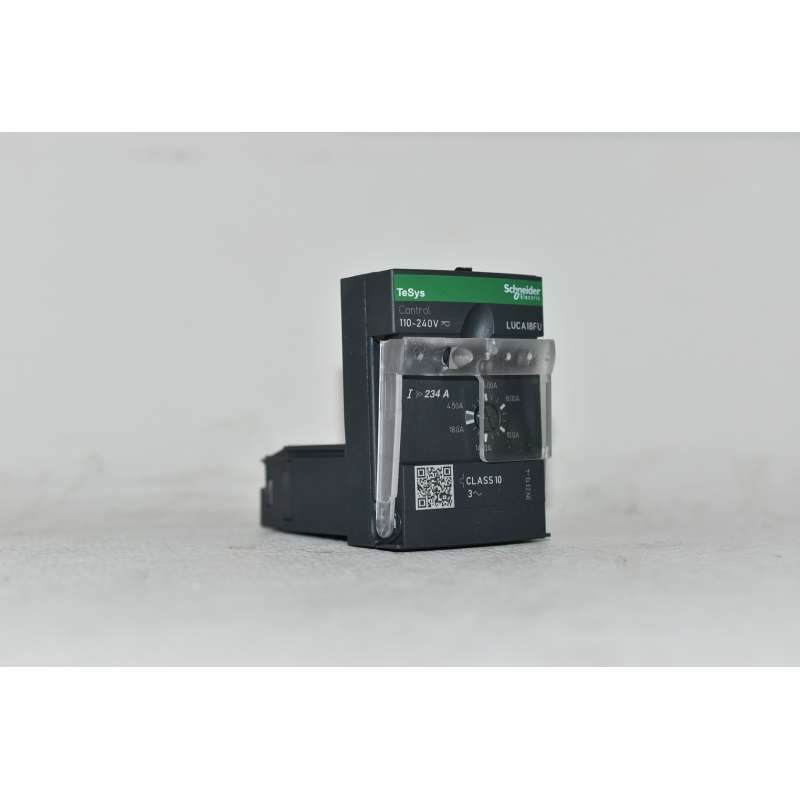

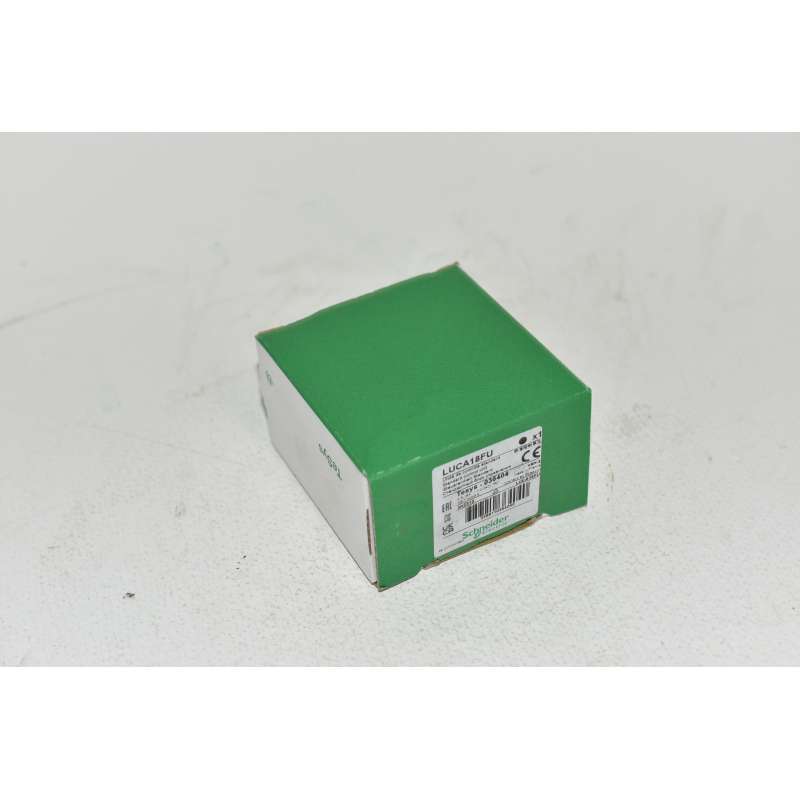

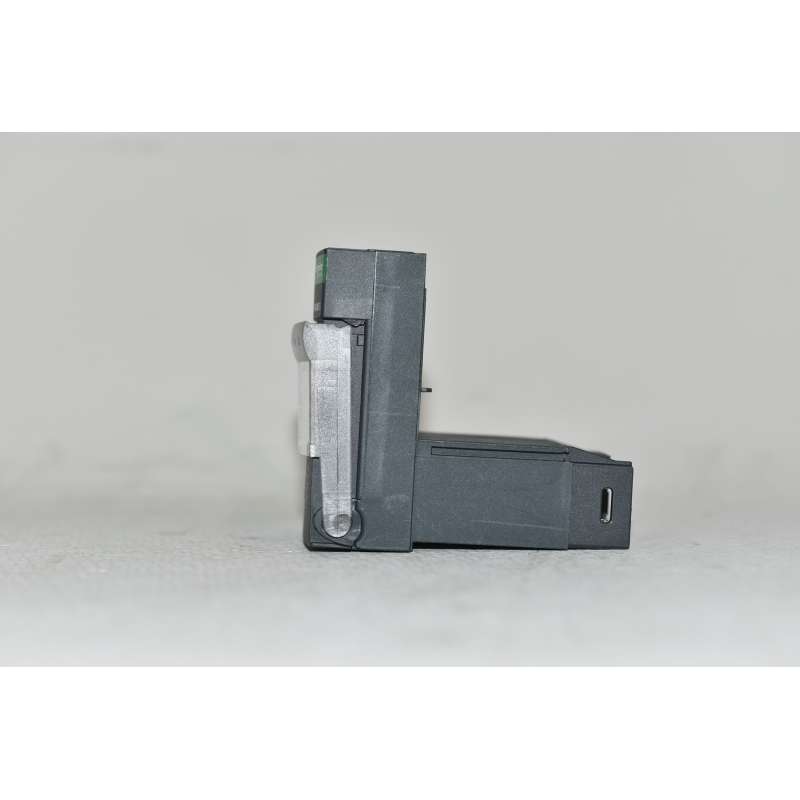

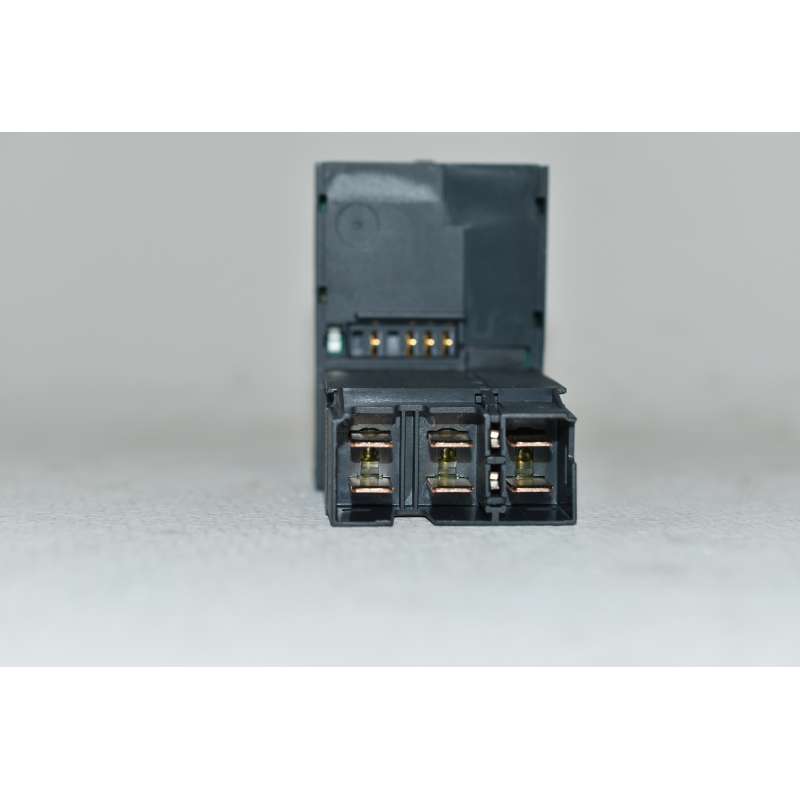

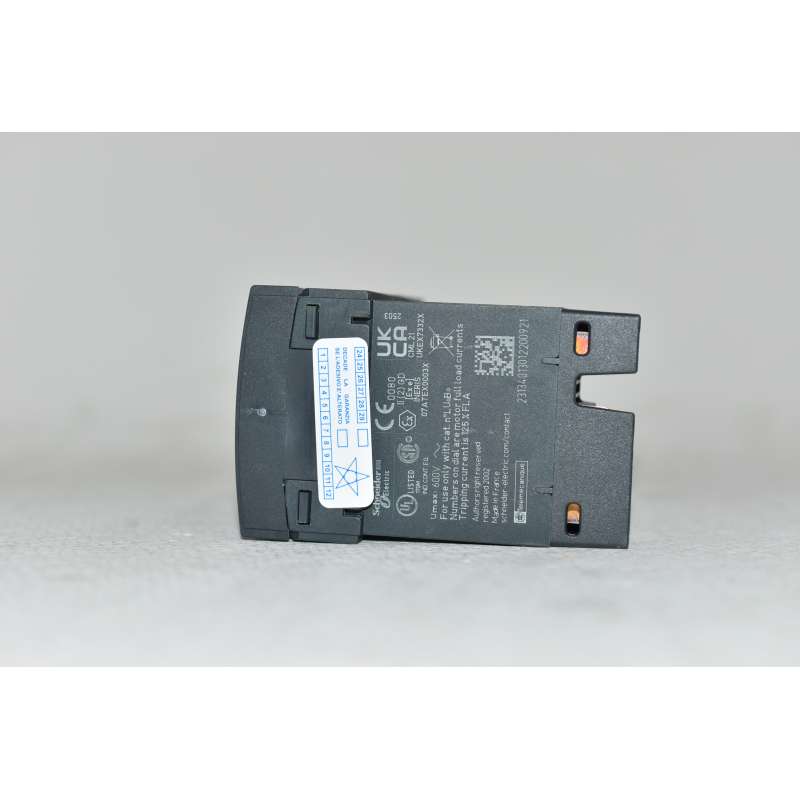

Viene spedito quello che vedete nella foto. Non rimuovere il bollino bianco blu applicato(vedi foto). Il bollino indica che l'articolo è stato venduto dalla mia azienda La rimozione /rottura/manomissione del bollino bianco/blu fa decadere qualsiasi forma di garanzia e la possibilità di restituzione del bene in quanto “manomesso”. In caso di “reso” , devono essere restituiti anche accessori /viti/istruzioni e tutto quanto è a corredo.
